牙刷的各个尺寸参数与人机应用

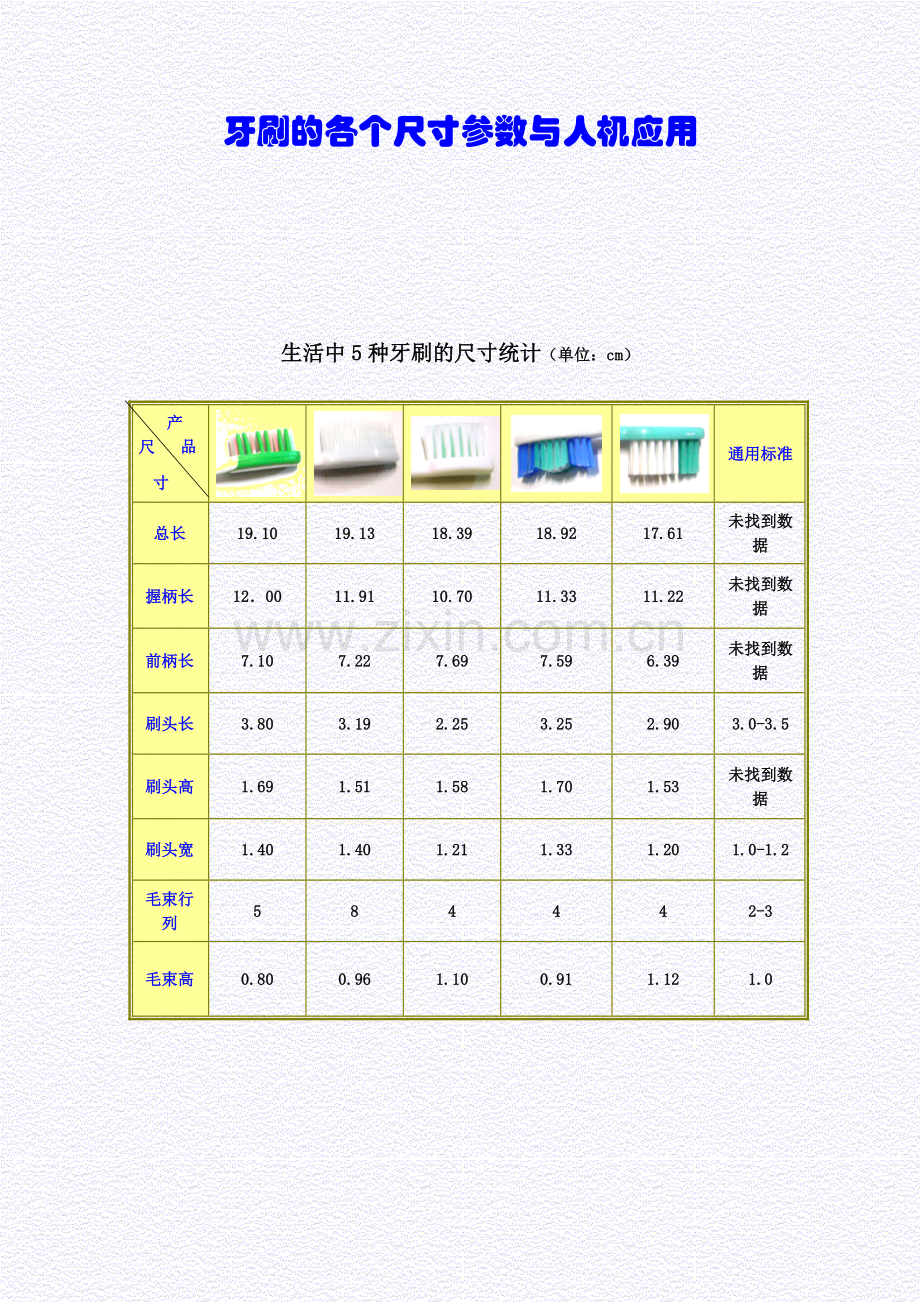

生活中5种牙刷的尺寸统计（单位：cm）

寸
尺
品
产

通用标准
总长
19.10
19.13
18.39
18.92
17.61
未找到数据
握柄长
12．00
11.91
10.70
11.33
11.22
未找到数据
前柄长
7.10
7.22
7.69
7.59
6.39
未找到数据
刷头长
3.80
3.19
2.25
3.25
2.90
3.0-3.5
刷头高
1.69
1.51
1.58
1.70
1.53
未找到数据
刷头宽
1.40
1.40
1.21
1.33
1.20
1.0-1.2
毛束行列
5
8
4
4
4
2-3
毛束高
0.80
0.96
1.10
0.91
1.12
1.0

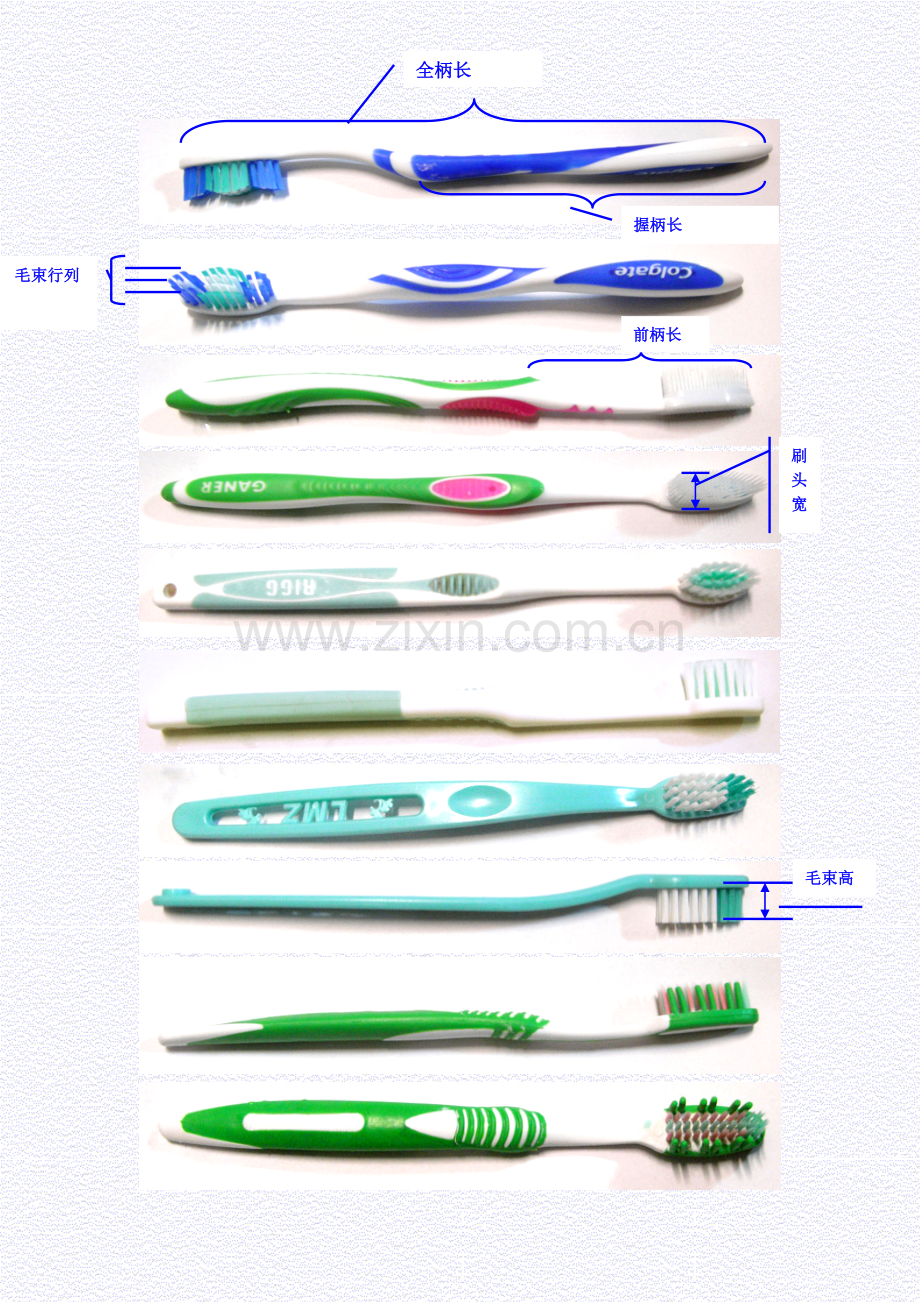

握柄长
全柄长

前柄长
毛束行列

刷头宽
毛束高

牙刷的前柄长对于整个牙刷的设计特别重要，它涉及到手握的舒适，以及让刷头能深入到牙床最里面，而手不会有碰到嘴唇的尴尬。

牙床的深度就是牙刷前柄长所要对照的人机标准，可是很不幸，我查到的国标没有对牙齿的尺寸进行详细的调查。所以在有限的条件下我只能测量我自己的牙床深度……（这仅仅只能代表成年女子的数据）：45mm。而成年男性可能要在这个基础上加上20mm。

刷头宽度可以控制牙刷有效使用面积，不能过宽，以免伤及牙龈，又不能太窄，具体的要根据牙齿宽度而定。自测最大牙宽为11mm。

小结：所以，牙刷的前柄长要在至少65mm以上比较适宜。在对比上面我测量的牙刷数据，都符合要求。刷头宽也一致。
牙齿宽
刷头宽
牙床的深度
牙刷的前柄长

20°

所设计的握柄长
实际需要的握柄长
大拇指把住的地方开始算握柄，这里一般有增大摩擦，或曲面稳住拇指的阻力的设计
手把握长度 121.9mm
手把握直径 13mm
由于上述查到的数据,牙刷的握柄长度一般都在120mm左右，看似很符合手的把握长度。可是我们大多数人在握牙刷的时候都是把牙刷地握在手心的，所以实际需要的握柄长并不要那么长，我自测自己所需要的握柄长：85mm。其实为什么明明握柄短一点更舒服，人们也没有发觉到呢？原因如本页第一张图，设计的握柄长并没有被充分利用，使得本该增加拇指摩擦的地方没发挥出它的功能，但这一点对于人们来说，并不易察觉。要是使握柄设计地短一些将更完美！
大部分人在抓牙刷时都不会抓地很上面,一般牙刷尾部都还是留在手心里,这样手指握着更舒服,也能更好的托住牙刷

12°

本次作业小结：
本来一开始看到作业题目时觉得没什么，应该挺好做的，然后当我决定选牙刷为研究对象时就注定我这次作业别想那么简单做完了。牙刷小，测量细微，最让人心慌无措的是怎么都搜不到关于牙齿的GB尺寸，只好硬着头皮测自己的牙齿……然后还要用不是很会的ps，word……虽然看起来没做多少内容，但精力真花了不少，最重要的是我突然找到了本次作业的学习目的！这不就是在研究怎样设计么？！之前听说我们学设计的在国内本科最主要的就是学技能，出国留学学的就是研究方法，怎样去设计。而我在这测量，对比，分析不就是在研究怎样设计吗!最后就明白了我们的这些牙刷的设计的严谨，一个小小的形态结构都是设计师们同人的各个尺寸进行搭配。设计过程中也会有很多像我现在找不到资料的情况下，他们还要行走于社会进行调查统计。不同的角度层层研究！像我做的这份作业由于能力工具时间都有限，没有好好的深入，例如牙刷毛束的直径及其之间间距所存在的人机关系完全不知道要怎么深入。所以说这次最大的收获就是在不断地把弄牙刷，再测量，访问了解一下同学，百度，经验分析……中了解到人机工程在设计研究过程中真的是占必不可缺的分量！

为了保证手腕处于自然的顺直状态，避免刷牙内侧时腕部受静态肌力，一般刷柄采用内弯式。据统计，牙床弯度在20°－25°之间，新设计应采用的内弯角度最好为12°左右。因为过大的弯角，会使刷头和刷面之间产生较大的力矩，造成刷牙动作不稳定。
