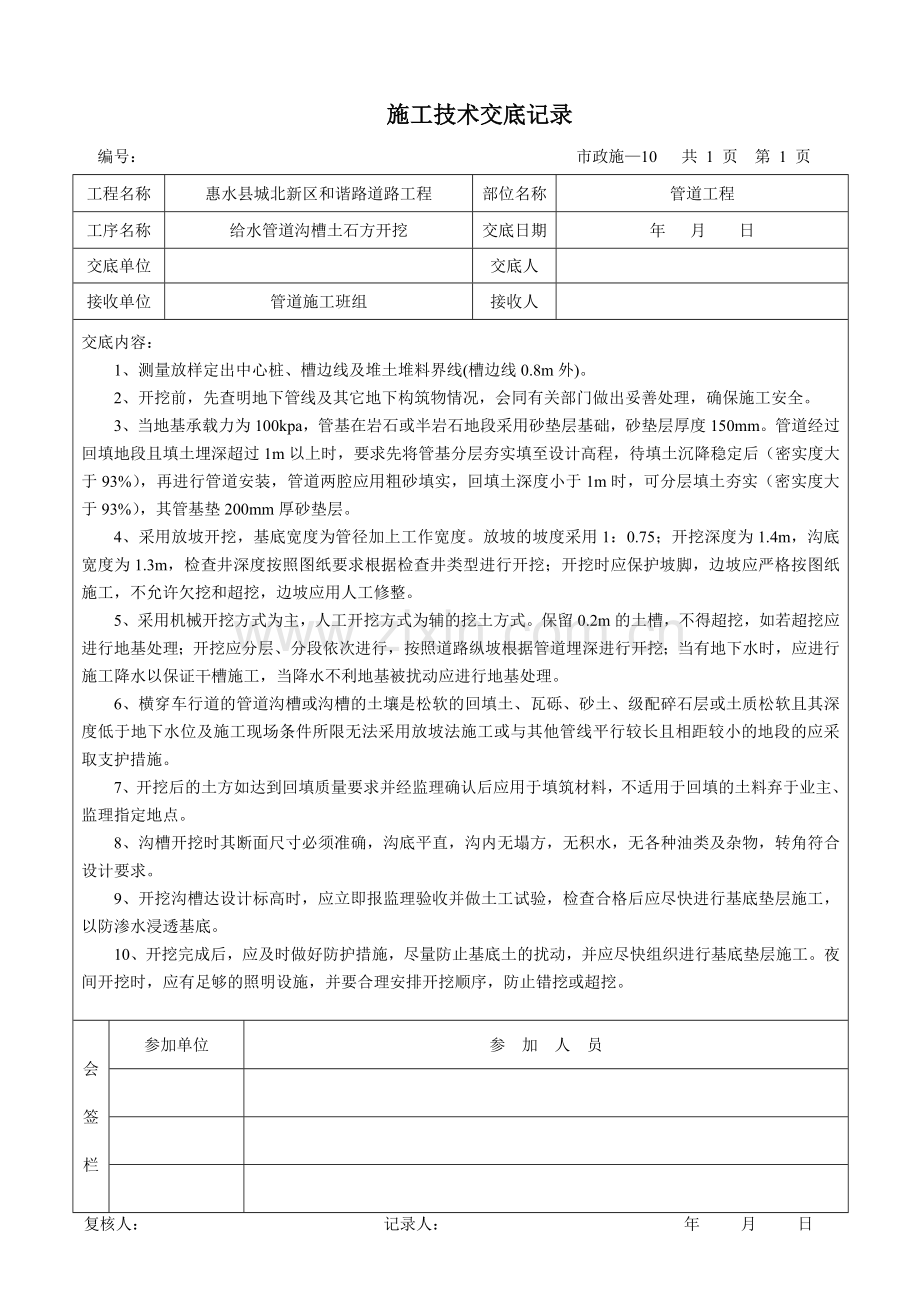

给水管道.doc

施工技术交底记录
编号： 市政施—10 共 1 页 第 1 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
管道工程
工序名称
给水管道沟槽土石方开挖
交底日期
年 月 日
交底单位

交底人

接收单位
管道施工班组
接收人

交底内容：
1、测量放样定出中心桩、槽边线及堆土堆料界线(槽边线0.8m外)。
2、开挖前，先查明地下管线及其它地下构筑物情况，会同有关部门做出妥善处理，确保施工安全。
3、当地基承载力为100kpa，管基在岩石或半岩石地段采用砂垫层基础，砂垫层厚度150mm。管道经过回填地段且填土埋深超过1m以上时，要求先将管基分层夯实填至设计高程，待填土沉降稳定后（密实度大于93%），再进行管道安装，管道两腔应用粗砂填实，回填土深度小于1m时，可分层填土夯实（密实度大于93%），其管基垫200mm厚砂垫层。
4、采用放坡开挖，基底宽度为管径加上工作宽度。放坡的坡度采用1：0.75；开挖深度为1.4m，沟底宽度为1.3m，检查井深度按照图纸要求根据检查井类型进行开挖；开挖时应保护坡脚，边坡应严格按图纸施工，不允许欠挖和超挖，边坡应用人工修整。
5、采用机械开挖方式为主，人工开挖方式为辅的挖土方式。保留0.2m的土槽，不得超挖，如若超挖应进行地基处理；开挖应分层、分段依次进行，按照道路纵坡根据管道埋深进行开挖；当有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。
6、横穿车行道的管道沟槽或沟槽的土壤是松软的回填土、瓦砾、砂土、级配碎石层或土质松软且其深度低于地下水位及施工现场条件所限无法采用放坡法施工或与其他管线平行较长且相距较小的地段的应采取支护措施。
7、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。
8、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。
9、开挖沟槽达设计标高时，应立即报监理验收并做土工试验，检查合格后应尽快进行基底垫层施工，以防渗水浸透基底。
10、开挖完成后，应及时做好防护措施，尽量防止基底土的扰动，并应尽快组织进行基底垫层施工。夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日
施工技术交底记录
编号： 市政施—10 共 1 页 第 1 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
管道工程
工序名称
给水管道沟槽回填
交底日期
年 月 日
交底单位

交底人

接收单位
管道施工班组
接收人

交底内容：
1、管道安装完毕，用外观检查方法，进行管道连接接口的检查，合格后进行回填；回填前，应先清除沟槽内的遗留木料、草帘、纸袋等杂物，沟槽内如有积水和淤泥，必须排除后方可进行回填。
2、回填材料严格按照设计图纸及规范要求进行回填，管道顶部50cm以内及靠近管道两侧的回填料内，不应含有大于5cm的砾石、碎砖等坚硬物；管道两侧应同时进行回填，每回填20cm厚，两侧填土高差不大于500mm，应进行夯实，密实度要大于93%。按要求夯实，以防移位，逐层测压实度。回填时特别容易出现两边管道受力不均后移位，最终导致管道破裂。
3、人（手）孔坑的回填，靠近人（手）孔壁四周的回填料内，不应有直径大于10cm的砾石、碎砖等坚硬物。每回填30cm，应进行夯实；回填高度严禁高出人（手）孔口圈的高程。
4、检查井回填土时，应先将盖板座稳固并盖好井盖，在井墙和井筒周围同时回填。回填土密实度不低于87%。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日
施工技术交底记录
编号： 市政施—10 共 1页 第 1 页
工程名称
惠水县城北新区和谐路道路工程
部位名称
管道工程
工序名称
给水管道（PE）安装
交底日期
年 月 日
交底单位

交底人

接收单位
管道施工班组
接收人

交底内容：
1、采用聚乙烯管（PE100）管道，管道工作压力1.0Mpa，管材试验压力为1.6Mpa，采用热熔连接；焊制管件的压力选用至少要高于所使用的管材一个等级，对于PE焊制管件的压力折减的要求最低达到40%，即只能按照60%取耐压等级。
2、每个管件必须平放在沟里（除了鞍型焊三通），因为焊制管件会有1－3个不等的人工焊口，如果放置不水平、底部固定不好、应力不均匀就会造成断裂。鞍型焊三通的施工特别要注意不能平放，如果平放小头就会架空最终裂开，最好大头在下、小头在上放置，并用混凝土固定好。
3、对接工艺：其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制在一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊，要根据一般的规律和各自采用材料的特性进行试验，评价熔接质量，达到系统标准后，确定各品种规格的工艺规程，按规定的工艺参数方法和步骤进行焊制管件的生产和现场安装施工。
4、对焊：两对焊管段的错边应越小越好，如果错边大会导致应力集中，错边不应超过壁厚的10%。
5、焊制管件制作过程：在生产焊制管件过程中，加热温度、加热时间、熔接压力、冷却时间的控制以及操作工人的技术水平是影响管件质量的重要因素，任何一个因素发生变化都会影响熔接界面的晶区结构的形成，从而影响焊制管件的质量。另外生产环境也有一定的影响，如室内温度、是否有风等。
6、每段管道应按直线安装，如遇道路弯曲或需绕过地上、地下障碍物，转弯半径应尽量大，线性圆滑顺直。
7、在地形坡度较大的管沟中铺管时，应考虑横向固定，以防止管道移位。固定型式和间距的选择以及所有补充要求，应按监理工程师的指示办理。还应采取预防地表水流入管沟的措施。并在管沟全回填前，在管沟内适当间隔设置止水装置，以防止管沟基础和回填土被冲刷。
8、管道试压完后应作水压试验和渗水量试验，管道试验压力均为1.6Mpa。
9、给水预留支管均为DN150，预留管阀门井中心位于主管道中心线外3m，预留支管接出阀门井外壁以外2m处，管头处用法兰带盲法兰盘或堵头封死。

会

签

栏
参加单位
参 加 人 员

复核人： 记录人： 年 月 日

施工技术交底记录
编号： 市政施—10 共 1页 第 1页
工程名称
惠水县城北新区和谐路道路工程
部位名称
管道工程
工序名称
给水检查井
交底日期
年 月 日
交底单位

交底人

接收单位
管道施工班组
接收人

交底内容：
一、测量放线
根据设计图纸，测放出检查井墙体内外边线及井室中心线。
二、井室砌筑
砌筑前，应将砌筑部位清理干净，并洒水润湿，对凿毛处理的部位刷素水泥浆，不同形式的井室，墙体尺寸控制及排砖均不同，井室为矩形时，在墙体的转角处立皮数杆，以控制墙体垂直度和高度。砌筑前先盘角，然后挂线砌墙，采用满丁满条砌法，砖墙转角处，每皮砖均需加砌七头砖；井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸，采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砖，砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层砖，上下两层砖间竖向缝应错开；砖砌体水平缝砂浆饱满度不得低于90％，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝，砌筑时，要上下错缝，相互搭接，水平及竖向灰缝控制在8～12㎜。
三、盖板安装
钢筋混凝土盖板安装采用挖掘机吊装就位，安装前用1：2水泥砂浆座底，盖板安装要求位置准确，底部平稳牢固，外侧抹三角灰（1：2）。
四、井筒砌筑
井筒高度应符合设计要求，砌筑时应挂中心线，随砌随测量内径尺寸，防止尺寸偏差，砌筑排砖要求同圆形检查井井室。
五、抹面
给水检查井：均用1：2水泥砂浆抹面，厚20㎜，抹面前应先用水湿润砖面，然后再用三遍法抹面，第一遍1：2水泥砂浆打底，第二遍抹厚5㎜找平，第三遍抹厚5㎜铺顺压光，抹面要一气呵成，表面不得漏砂粒，抹面完成后，井顶应覆盖养护，为了保证抹面三层砂浆整体性，分层时间宜在定浆后随即抹下一层，如隔时间太长，应刷素浆一道，以保证接茬质量。
六、井圈及井盖安装
井圈下铺1：2水泥砂浆坐底，为了保证检查井井盖与道路路面平顺，应按照路面设计高程、纵横坡度，在路面沥青上面层及人行道砖面施工前安装完成井圈及井盖。

复核人： 记录人： 年 月 日
