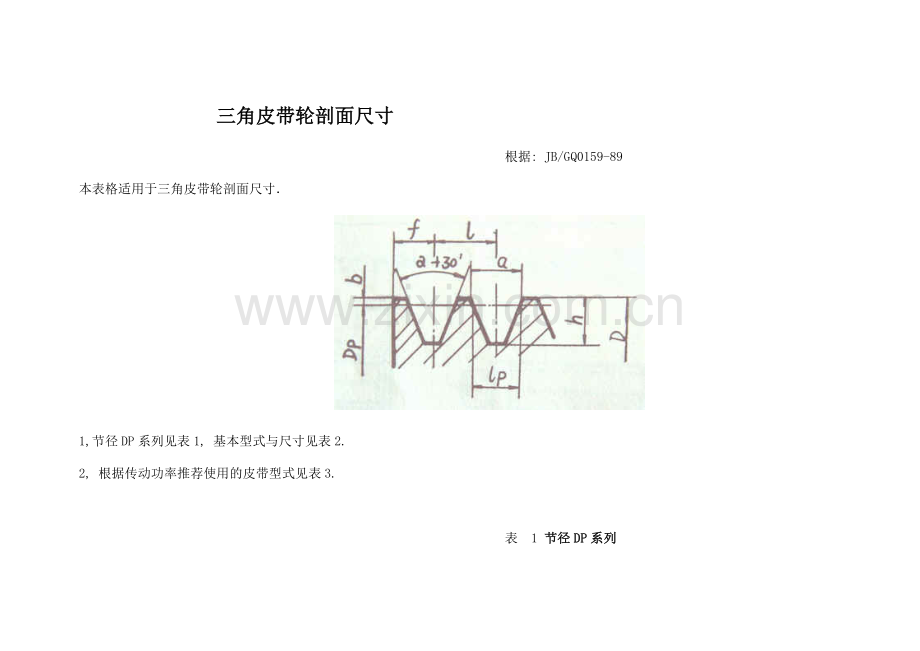

     　　　　　　三角皮带轮剖面尺寸
　　　　　　　　　　　　　　　　　　　　　　　　         根据: JB/GQ0159-89
本表格适用于三角皮带轮剖面尺寸．

1,节径DP系列见表1, 基本型式与尺寸见表2.
2, 根据传动功率推荐使用的皮带型式见表3.

                                 表　1 节径DP系列
50
(53)
56
60
63
(67)
71
75
80
85
90
95
100
(106)
112
(118)
125
(132)
140
(150)
160
(170)
180
(190)
200
(212)
224
(236)
250
(265)
280
(300)
315
(335)
355
(375)
400
(425)
450
(475)
500
(530)
560
(600)
630
(670)
710
(750)
800
(850)
900
(950)
1000
1120
1250
1400
1600
1800
2000
2240
2500
-
-
-
-

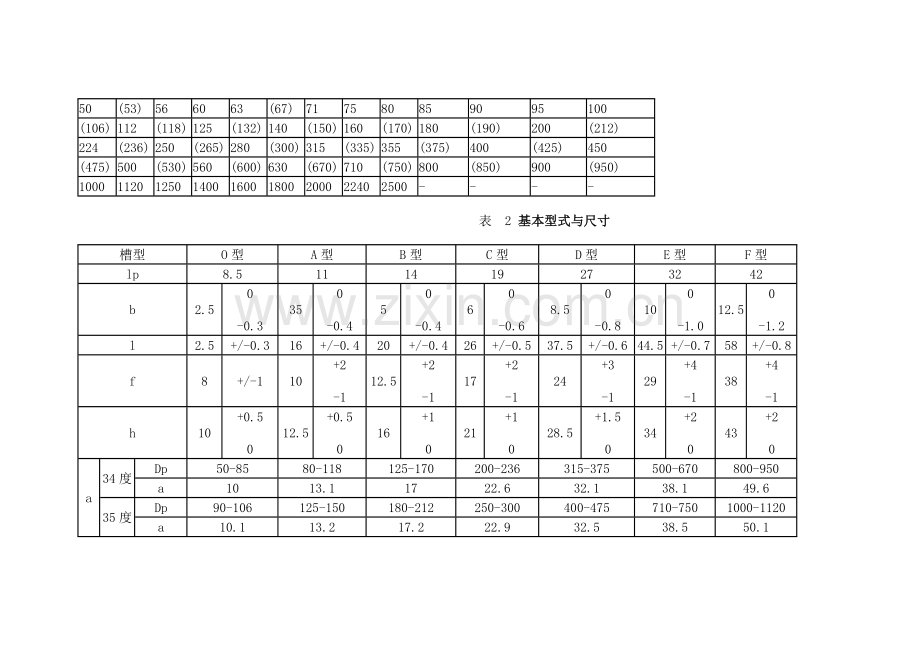

                               表　2 基本型式与尺寸
槽型
O型
A型
B型
C型
D型
E型
F型
lp
8.5
11
14
19
27
32
42
b
2.5
0
-0.3
35
0
-0.4
5
0
-0.4
6
0
-0.6
8.5
0
-0.8
10
0
-1.0
12.5
0
-1.2
l
2.5
+/-0.3
16
+/-0.4
20
+/-0.4
26
+/-0.5
37.5
+/-0.6
44.5
+/-0.7
58
+/-0.8
f
8
+/-1
10
+2
-1
12.5
+2
-1
17
+2
-1
24
+3
-1
29
+4
-1
38
+4
-1
h
10
+0.5
0
12.5
+0.5
0
16
+1
0
21
+1
0
28.5
+1.5
0
34
+2
0
43
+2
0
a
34度
Dp
50-85
80-118
125-170
200-236
315-375
500-670
800-950
a
10
13.1
17
22.6
32.1
38.1
49.6
35度
Dp
90-106
125-150
180-212
250-300
400-475
710-750
1000-1120
a
10.1
13.2
17.2
22.9
32.5
38.5
50.1
36度
Dp
>=112
>=160
>=224
>=315
>=500
>=800
>=1250
a
10.2
13.4
17.4
23.1
32.8
38.9
50.6
                               表　3 根据传动功率推荐使用的皮带型式
传动功率
ＫＷ
皮带速度m/s
=<5
>5~10
>10
0.4-0.75
O
O
O
>0.75-2.2
O A
O A
>2.2-3.7
O A B
O A
>3.7-7.5
B C
A B
A B
>7.5-20
C D
B C
B C
>20-40
-
C D
C D
>40-75
-
D E
>75-150
-
E F
D E
>150
-
_
E F
备注：
　　1,三角胶带运转中允许的最大速度为25m/s, 主动轮与从动轮速度比最大为1:10.
      2,三角胶带安装的最大和最小带轮中心距离，以大于大轮的直径，小于大小轮直径的和为适．
      3,带轮工作面粗糙度推荐3.2~1.6适用．
      4,括好内的尺寸尽可能不用．
