建筑材料180.doc

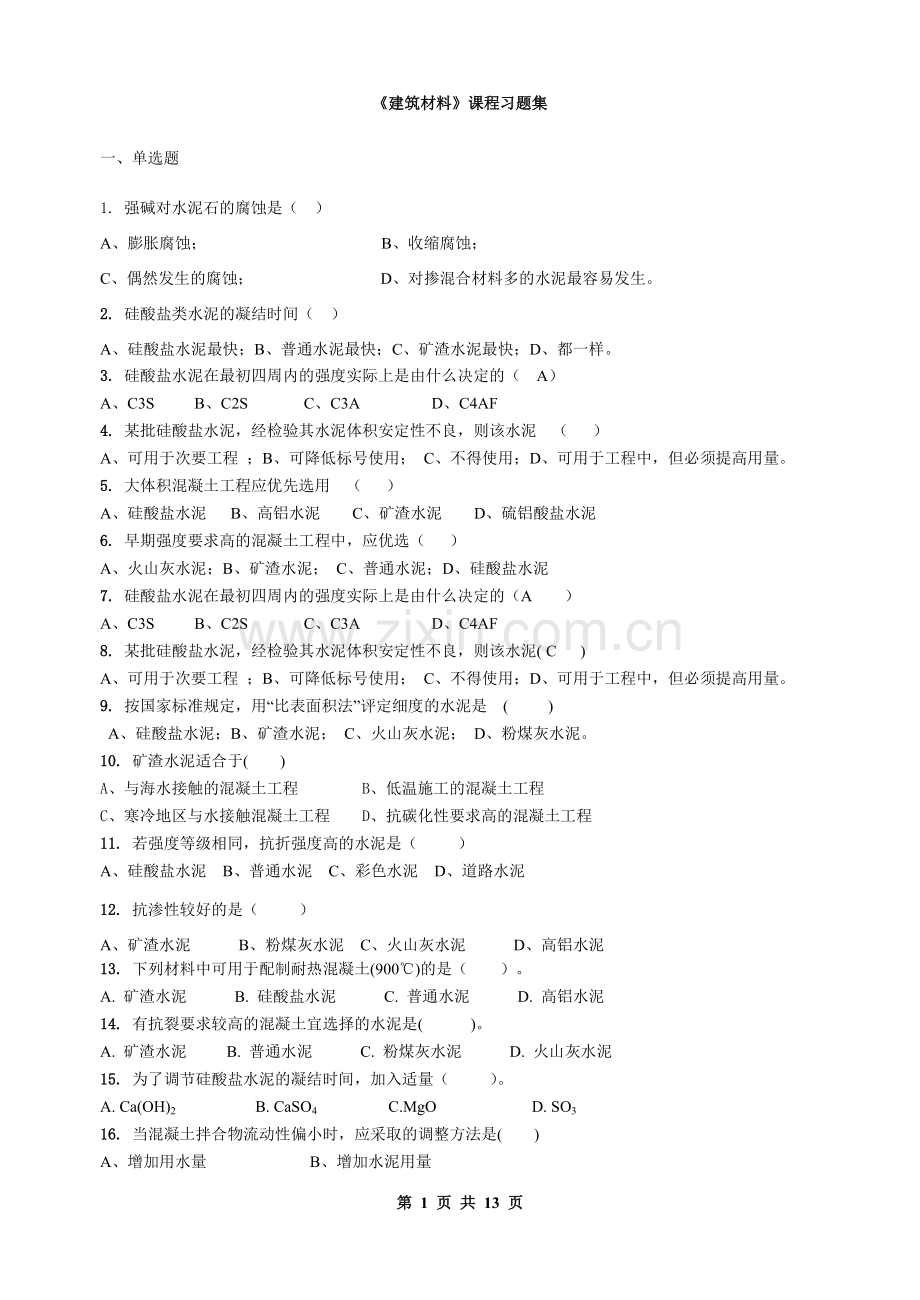

《建筑材料》课程习题集
一、单选题
1. 强碱对水泥石的腐蚀是（ ）
A、膨胀腐蚀； B、收缩腐蚀；
C、偶然发生的腐蚀； D、对掺混合材料多的水泥最容易发生。
2. 硅酸盐类水泥的凝结时间（ ）
A、硅酸盐水泥最快；B、普通水泥最快；C、矿渣水泥最快；D、都一样。
3. 硅酸盐水泥在最初四周内的强度实际上是由什么决定的（ A）
A、C3S B、C2S C、C3A D、C4AF
4. 某批硅酸盐水泥，经检验其水泥体积安定性不良，则该水泥 （ ）
A、可用于次要工程 ；B、可降低标号使用； C、不得使用；D、可用于工程中，但必须提高用量。
5. 大体积混凝土工程应优先选用 （ ）
A、硅酸盐水泥 B、高铝水泥 C、矿渣水泥 D、硫铝酸盐水泥
6. 早期强度要求高的混凝土工程中，应优选（ ）
A、火山灰水泥；B、矿渣水泥； C、普通水泥；D、硅酸盐水泥
7. 硅酸盐水泥在最初四周内的强度实际上是由什么决定的（A ）
A、C3S B、C2S C、C3A D、C4AF
8. 某批硅酸盐水泥，经检验其水泥体积安定性不良，则该水泥( C )
A、可用于次要工程 ；B、可降低标号使用； C、不得使用；D、可用于工程中，但必须提高用量。
9. 按国家标准规定，用“比表面积法”评定细度的水泥是 ( )
A、硅酸盐水泥；B、矿渣水泥； C、火山灰水泥； D、粉煤灰水泥。
10. 矿渣水泥适合于( )
A、与海水接触的混凝土工程 B、低温施工的混凝土工程
C、寒冷地区与水接触混凝土工程 D、抗碳化性要求高的混凝土工程
11. 若强度等级相同，抗折强度高的水泥是（ ）
A、硅酸盐水泥 B、普通水泥 C、彩色水泥 D、道路水泥
12. 抗渗性较好的是（ ）
A、矿渣水泥 B、粉煤灰水泥 C、火山灰水泥 D、高铝水泥
13. 下列材料中可用于配制耐热混凝土(900℃)的是（ ）。
A. 矿渣水泥 B. 硅酸盐水泥 C. 普通水泥 D. 高铝水泥
14. 有抗裂要求较高的混凝土宜选择的水泥是( )。
A. 矿渣水泥 B. 普通水泥 C. 粉煤灰水泥 D. 火山灰水泥
15. 为了调节硅酸盐水泥的凝结时间，加入适量（ ）。
A. Ca(OH)2 B. CaSO4 C.MgO D. SO3
16. 当混凝土拌合物流动性偏小时，应采取的调整方法是( )
A、增加用水量 B、增加水泥用量
C、保持水灰比不变，增加水泥浆用量 D、增加砂石的用量
17. 影响混凝土强度最大的因素是( B )
A、砂率 B、W/C C、骨料的性质 D、施工工艺
18. 大体积混凝土工程应优先选用( )
A、硅酸盐水泥 B、高铝水泥 C、矿渣水泥 D、硫铝酸盐水泥
19. 适用于大体积混凝土和夏季施工的混凝土减水剂为( )
A、密胺树脂； B、三乙醇胺；
C、松香皂； D、木钙
20. 对混凝土拌合物流动性影响最大的因素是 ( )
A、砂率； B、单位用水量；
C、骨料的级配； D、水泥品种
21. 配制混凝土时，限定最大W/C和最小水泥用量值是为了满足( )
A、流动性要求； B、强度要求；
C、耐久性要求； D、满足强度、耐久性、流动性要求。
22. 确定混凝土砂率时,应选择 ( )
A、较小砂率 B、较大砂率
C、合理砂率 D、随意
23. 在寒冷或潮湿地区作为外墙使用的材料，外表面必须作饰面处理的是（ ）
A.普通混凝土 B.加气混凝土
C.烧结普通砖 D.普通混凝土砌块
24. 适用于大体积混凝土和夏季施工的混凝土减水剂为（ ）
A.密胺树脂 B.三乙醇胺 C.松香皂 D.木钙
25. 普通混凝土的强度等级是以具有95%强度保证率的多少天的立方体抗压强度代表值来确定的。（ ）
A、3、7、28 B、3、28 C、7、28 D、28
26. 设计混凝土配合比时，确定水灰比的原则是按满足（ ）而定。
A、混凝土强度要求 B、耐久性要求 C、混凝土强度和耐久性的要求
D、混凝土强度和耐久性都可以不考虑
27. 表示干硬性混凝土流动性的指标为（ ）。
A.坍落度 B.分层度 C.沉入度 D.维勃稠度
28. 配制混凝土时，限定最大W/C和最小水泥用量值是为了满足（ ）
A、流动性要求 B、强度要求
C、耐久性要求 D、①+②+③
29. 关于混凝土抗冻性说法不正确的是： （ ）
A、如果孔隙率增大，抗冻性一定降低；
B、开口孔会使混凝土抗冻性降低；
C、增强混凝土的密实程度，可以提高其抗冻性；
D、加气混凝土的抗冻性较普通混凝土差。
30. 大体积混凝土工程应选用（ ）
A、硅酸盐水泥 B、高铝水泥 C、矿渣水泥 D、硫铝酸盐水泥
31. 炎热夏季大体积混凝土施工时,必须加入的外加剂是（ ）。
A. 速凝剂 B. 缓凝剂 C. CaSO4 D. 引气剂
32. 混凝土的流动性是采用（ ）来表示的。
A. 稠度 B. 坍落度 C. 维勃时间 D. 分层度
33. 有抗裂要求较高的混凝土宜选择的水泥是( )。
A. 矿渣水泥 B. 普通水泥 C. 粉煤灰水泥 D. 火山灰水泥
34. 已知混凝土的砂石比为0.54，则砂率为（ ）。
A. 0.35 B. 0.45 C.0.89 D.1.86
35. 配制混凝土时宜优先选用（ ）。
A. Ⅱ区中砂 B. Ⅱ区细砂 C. Ⅰ区粗砂 D. Ⅰ区中砂
36. 生石灰氧化钙与水反应成为氢氧化钙的过程称为石灰的 ( )
A、凝结 B、硬化 C、熟化 D、陈伏
37. 用于砌筑基础的砂浆，在选择胶凝材料时，应以（ ）
A、水泥为主 B、石灰为主
C、石膏为主 D、粉煤灰为主
38. 在控制混凝土质量时，控制原材料的质量是个重要的措施，比如：( )
A、控制原材料中砂石含量； B、 控制含泥量；
C、选择粒径小的骨料； D、只选择碎石。
39. 一般情况下，材料的密度（ρ）、体积密度（ρ0）、堆积密度（ρ0′，）之间的关系为( )
A、ρ＞ρ0＞ρ0′； B、ρ0＞ρ＞ρ0′；
C、ρ＞ρ0′＞ρ0； D、ρ0＞ρ0′＞ρ
40. 熟石灰粉的主要成分是( )
A、CaO B、Ca(OH)2
C、CaCO3 D、CaSO4
41. 确定混凝土砂率时,应选择 ( )
A、较小砂率 B、较大砂率
C、合理砂率 D、随意
42. 孔隙率越大，材料的（ ）
A、耐水性越好；B、抗冻性越好；C、耐水性越差；D、强度越高。
43. 使用建筑石膏时，加入经石灰处理过的动物胶是为了（ ）
A.提高强度 B.提高粘结力
C.延缓凝结时间 D.提高保水性
44. 砂浆强度等级M5.0中，5.0表示（ ）
A.抗压强度平均值为5.0MPa B.抗压强度标准值为5.0MPa
C.抗折强度平均值为5.0MPa D.抗压强度最小值为5.0MPa
45. 下列卷材中，防水性最好的卷材为（ ）
A.三元乙丙橡胶防水卷材 B.SBS改性沥青防水卷材
C.APP改性沥青防水卷材 D.氯化聚乙烯防水卷材
46. 普通建筑石膏的强度较低，是因为其调制浆体时的需水量（ ）
A、大 B、小 C、中等 D、可大可小
47. 烧结普通砖的标准尺寸为（ ）
A.240mm×115mm×53mm B.240mm×115mm×90mm
C.240mm×150mm×53mm D.240mm×150mm×90mm
48. 测定砂浆抗压强度的标准试件尺寸是（ ）
A、70.7×70.7×70.7mm B、100×100×100mm
C、40×40×160mm D、150×150×150mm
49. 用于砌筑基础的砂浆，在选择胶凝材料时，应以（ ）
A、水泥为主 B、石灰为主 C、石膏 D、粉煤灰为主
50. 鉴别过火砖和欠火砖的常用方法是（ ）
A、根据砖的强度 B、根据砖的颜色和敲击声
C、根据砖的外形尺寸 D、根据砖缺棱掉角的情况
51. 钢材中，可明显增加其热脆性的化学元素为( )
A、碳 B、磷 C、硫 D、锰
52. 钢结构设计时，碳素结构钢设计计算取值的依据是( )
A、σp B、σs C、σb D、E
53. 钢材的质量等级由好到差的顺序是( )
A、A B C D E； B、E D C B A；
C、钢材没有质量等级之分；D、一般的钢材没有A级。
54. 寒冷地区承受重级动荷载的焊接钢结构，应选用 ( )
A、Q235-A·F ； B、Q235-A； C、Q275； D、Q235-D。
55. 钢材的屈强比（）越大，则其( )
A、利用率越高，安全性越低 B、利用率越低，安全性越低
C、利用率越高，安全性越高 D、利用率越低，安全性越高
56. 钢材中，可明显增加其热脆性的化学元素为（ ）
A.碳 B.磷 C.硫 D.锰
57. 钢材中，可明显增加其冷脆性的化学元素为（ ）
A.碳 B.磷 C.硫 D.锰
58. 当什么时候钢材由塑性转变为脆性（ ）
A、临界温度时 B、较高温度时 C、较低温度时 D、不存在这种情况
59. 钢材经冷加工时效处理后，其（ ）
A、塑性和韧性提高 B、大幅度提高
C、大幅度提高 D、弹性模量提高
60. 下列钢的说法中，正确的是：（ ）
A、镇静钢的化学偏析现象严重；B、半镇静钢的化学偏析现象严重；
C、沸腾钢的化学偏析现象严重；D、它们化学偏析现象都严重。
61. 钢材的屈强比越小，则结构的可靠性（ ）。
A.越低 B.越高 C.不变 D.二者无关
62. 下列碳素结构钢中含碳量最高的是( )。
A. Q235-AF B. Q215 C. Q255 D. Q275
63. 憎水性材料( )
A、不能用于防水工程中；B、只能用于防水工程中；
C、可用于防水工程中； D、建筑工程中很少用。
64. 建筑石油沥青随着牌号降低，其（ ）
A、塑性提高；B、塑性降低；C、温度稳定性降低；D、大气稳定性降低
65. 木材具有（ ）
A、各向同性；B、各向异性；C、力学性质稳定的特点；D、耐水性好的特点。
66. 建筑石油沥青随着牌号降低，其 ( )
A、塑性提高；B、塑性降低；C、温度稳定性降低；D、大气稳定性降低
67. 憎水性材料的润湿角θ为( )
A、θ=00 B、θ=900 C、450＜θ＜900 D、θ＞900
68. 木材在进行加工使用前，含水率( )
A、为纤维饱和点； B、平衡含水率为宜；
C、越大越好； D、为8%
69. 仅能用于砌筑填充墙的是( )
A、烧结普通砖 B、烧结多孔砖
C、烧结空心砖 D、烧结煤矸石砖
70. 孔隙率越大，材料的( )
A、耐水性越好； B、抗冻性越好；
C、耐水性越差； D、强度越高。
71. 抗压强度大于（或大大高于）抗拉强度的材料通常属于( )
A、塑性材料； B、脆性材料；
C、弹性材料； D、韧性材料
72. 憎水性材料( )
A、不能用于防水工程中； B、只能用于防水工程中；
C、可用于防水工程中； D、性能差，在工程中一般不用。
73. 建筑石油沥青和道路石油沥青牌号划分的依据是（ ）
A、延度；B、针入度；C、耐热度；D、软化点
74. 材料的开口孔隙率在数值上等于材料的（ ）
A.空隙率 B.质量吸水率
C.体积含水率 D.体积吸水率
75. 下列卷材中，防水性最好的卷材为（ ）
A.三元乙丙橡胶防水卷材 B.SBS改性沥青防水卷材
C.APP改性沥青防水卷材 D.氯化聚乙烯防水卷材
二、多项选择题
76. 材料吸水后，其( )
A、 密度值变大 B、 体积密度值变大
C、 导热系数值变大 D、 孔隙率值变大 E、 强度值变大
77. 相同种类的几种材料进行比较时，一般是表观密度大者，其 ( )
A、强度低 B、强度高 C、比较密实
D、比较疏松 E、空隙率大
78. 高铝水泥具有的特点有( )
A、水化热低 B、水化热高 C、早期强度增长快
D、耐高温 E、不耐高温
79. 混凝土在非荷载作用下的变形有 ( )
A、化学收缩； B、干湿变形； C、温度变形； D、徐变； E、不一定发生变形
80. 在混凝土养护时( )
A、普通混凝土应养护7天； B、普通混凝土应养护3天；
C、有抗渗性要求的混凝土应养护3天； D、有抗渗性要求的混凝土应养护7天；
E、有抗渗性要求的混凝土应养护14天。
81. 能够用于预应力钢筋混凝土构件的钢材是 ()
A、热处理钢筋； B、刻痕钢丝； C、Ⅰ级热轧钢筋； D、Ⅱ级热轧钢筋； E、所有钢筋都可以
82. 有关石油沥青性质描述正确的是 ( )
A、石油沥青的技术性质只包括塑性、温度敏感性和大气稳定性；
B、塑性越好，则延度越小；
C、塑性越好，则延度越大；
D、质量损失率越大，则大气稳定性越差；
E、质量损失率越大，则大气稳定性越好
83. 改善混凝土拌合物的和易性，可采取的措施有( )
A、采用合理砂率； B、选择较粗的砂；
C、选择较细的砂； D、选择最大粒径比较大的粗骨料；
E、选择最大粒径比较小的粗骨料
84. 提高混凝土耐久性，可采取的措施有 ( )
A、采用水化热高的水泥； B、采用湿热处理； C、降低水灰比； D、加入外加剂； E、加入掺合料
85. 水在材料中的影响有 ( ) A、材料表观密度大； B、材料表观密度小； C、隔热保温性能差；
D、隔热保温性能好； E、强度低
86. 当选择粗骨料时，应该( )
A、从施工上考虑，应选择较大粒径； B、从施工上考虑，应选择较小粒径；
C、从结构上考虑，最大粒径不能太大； D、从结构上考虑，最大粒径不能太小；
E、从经济上考虑，最大粒径可稍大。
87. 混凝土配合比设计应满足的要求有( )
A、与结构设计相适应的强度等级； B、与施工条件相适应的和易性；
C、流动性最大； D、耐久性要求 ； E、实用经济
88. 对硬化砂浆的要求包括 ( )
A、强度； B、粘结力； C、必须加入外加剂；
D、基层必须是砖； E、基层必须是混凝土。
89. .硅酸盐水泥熟料的矿物组成是（ ）。
A、 B、 C、
D、 E、
90. 影响混凝土拌和物和易性的主要因素是( )
A、用水量； B、W/C； C、水泥浆用量；
D、水泥强度等级； E、砂率。
91. 相同种类的几种材料进行比较时，一般是表观密度大者，其 ( )
A、强度低； B、强度高； C、比较密实；
D、比较疏松； E、空隙率大
92. .硅酸盐水泥的特性有 ( )
A、强度高； B、强度低； C、抗冻性好；
D、抗冻性差； E、耐腐蚀性好
93. 水灰比越大，则 ( )
A、和易性越好； B、和易性越差； C、强度越高；
D、强度越低； E、抗渗性越差
94. 混凝土在非荷载作用下的变形特点不正确的是（ ）
A、化学收缩可恢复； B、化学收缩不可恢复； C、干湿变形主要发生在养护期；
D、干湿变形主要发生在使用期； E、一般不发生徐变
95. 下列材料中属于脆性材料的有 ( )
A、混凝土； B、粘土砖； C、低碳钢；
D、木材； E、陶瓷
96. 在设计混凝土配合比时，配制强度要比设计要求的强度等级高些，提高幅度的多少取决于( )
A、设计要求的强度保证率； B、对塌落度的要求； C、施工水平的高低。
D、混凝土强度的高低； E、经济方面的要求
97. 有硫酸盐腐蚀的环境中，适宜选用 ( )
A、硅酸盐水泥； B、矿渣水泥； C、粉煤灰水泥；
D、火山灰水泥； E、复合水泥
98. 进行混凝土抗压实验时，下列哪些情况下测得的强度值偏小。 ( )
A、试件尺寸加大 B、试件高宽比加大 C、试件表面加润滑剂
D、加荷速度加快 E、气温高
99. 属于气硬性胶凝材料的是 ( )
A、水泥； B 、石灰； C、石膏；
D、混凝土； E、水玻璃
100. 提高混凝土耐久性，可采取下列哪些措施 （ ）
A、采用水化热高的水泥； B、采用水化热低的水泥； C、采用湿热处理；
D、降低水灰比； E、提高水灰比

三、计算题
101. 已知混凝土经试拌调整后，各项材料的拌合用量为：水泥9.0kg，水5.4kg，砂19.8kg，碎石37.8kg，测得混凝土拌合物的体积密度（容重）为2500kg/m3.
（1）试计算1m3混凝土各项材料用量。
（2）如上述配合比可以作为实验室配合比，施工现场砂子含水率为3%，石子含水率为1%，求施工配合比？
． 102. 已知某混凝土的水灰比为0.5，用水量为180kg,砂率为33%，混凝土拌合后，实测其体积密度为2400kg/m3，试求该混凝土配合比？
103. 从室外取来的质量为2700g的一块烧结砖，浸水饱和后的质量为2850g，而绝干时的质量为2600g。求此砖的含水率、吸水率、体积密度、开口孔隙率（烧结砖的尺寸为240×115×53mm）。
104. 已知混凝土经试拌调整后，各项材料的拌合用量为：水泥9.0kg，水5.4kg，砂19.8kg，碎石37.8kg，测得混凝土拌合物的体积密度（容重）为2500kg/m3。试计算1m3混凝土各项材料用量。
105. 已知某混凝土的水灰比为0.5，用水量为180kg,砂率为35%，混凝土拌合料成后，实测其体积密度为2400kg/m3，试求该混凝土配合比？
106. 某框架结构工程现浇钢筋混凝土，混凝土的设计强度等级为C30，施工要求塌落度为30~50mm（混凝土由机械搅拌机械震捣），根据施工单位历史统计资料，混凝土强度标准差为4.8MP。采用的原材料为：普通水泥，强度等级为52.5，密度为3100Kg/m3；中砂，表观密度为2650 Kg/m3，碎石，表观密度为2700 Kg/m3，最大粒径为20mm。试计算混凝土的初步配合比。假设A=0.46，B=0.07，水泥的强度富裕系数为1.13，混凝土的含气量为1%，概率度t=1.645。
砂率选用表（%）
水灰比
卵石最大粒径（mm）
碎石最大粒径（mm）

15
20
40
15
20
40
0.40
30-35
29-34
27-32
26-32
25-31
24-30
0.50
33-38
32-37
30-35
30-35
29-34
28-33
0.60
36-41
35-40
33-38
33-38
32-37
31-36
0.70
39-44
38-43
36-41
36-41
35-40
34-39
混凝土单位用水量选用表
塔落度
(mm)
卵石最大粒径（mm）
碎石最大粒径（mm）
15
20
40
15
20
40
10-30
190
170
160
205
185
170
30-50
200
180
170
215
195
180
50-70
210
190
180
225
205
190
70-90
215
195
185
235
215
200
如果混凝土所处环境条件不受雨雪影响,最大水灰比不做规定,最小水泥用量为 225Kg/m3。
107. 某砂样500g，筛分结果见下表，试评定该砂的粗细。（已知砂的细度模数如下：
粗砂；中砂；细砂 ）
筛分结果：
筛孔（mm）
5.00
(4.75)
2.50
(2.36)
1.25
(1.18)
0.630
(0.60)
0.315
(0.30)
0.160
(0.15)
<0.160
(0.15)
分计筛余(g)
20
40
100
160
100
80
4

108. 某混凝土试件，尺寸为100×100×100，养护时间7d ，破坏荷载130KN，判断其强度等级。
109. 已知砼的施工配合比为1:2.40:4.40:0.45，且实测混凝土拌合物的表观密度为2400kg/m3.现场砂的含水率为2.5%，石子的含水率为1%。试计算其实验室配合比。（以1m3混凝土中各材料的用量表示，准至1kg）
110. 已知混凝土试拌调整合格后各材料用量为：水泥5.72kg，砂子9.0kg，石子为18.4kg，水为4.3kg。并测得拌合物表观密度为2400kg/m3，试求其基准配合比(以1m3混凝土中各材料用量表示)。
若采用实测强度为35MPa的普通水泥，河砂,卵石来配制,试估算该混凝土的28天强度(A=0.48，B=0.33)。

四、简答题
111. 试述硅酸盐水泥的特性与应用。
答；1）标号较高，主要用于重要结构的高强混凝土和预应力混凝土工程。2）凝结硬化快，耐冻性好，抗碳化性、耐磨性好，干缩小，用于要求混凝土凝结硬化快，早期强度高，冬季施工及严寒地区遭受反复冻的工程。3）含有较多的氢氧化钙，耐软水和耐化学腐蚀性差，不适用于经常与流动的淡水接触及有水压作用的工程，也不适用于受到海水、矿物水等作用的工程。4）耐热性差，不宜用于高温环境。5）水化热大，适用于冬季施工，不适用于大体积混凝土工程。

112. 对混凝土的基本要求有哪些？
答：1）具有与施工条件相适应的工作性；2）具有与结构设计相适应的强度；3）具有与使用环境相适应的耐久性；4）尽量满足经济性要求

113. 碎石混凝土和卵石混凝土性质有什么不同？
答：卵石表面光滑，少棱角，P＇及总表面积小，混凝土拌合物工作性好，界面粘结力小，混凝土强度低；碎石表面粗糙，多棱角，P，及总表面积大，混凝土拌合物工作性差，界面粘结力好，混凝土强度高
114. 试述含碳量对钢材性能的影响
答: 含碳量越高，钢材的强度越高，塑性、韧性越差，可焊性越差，时效敏感性越强。。
115. 减水剂的作用机理是怎样的?
答：1）水泥浆的絮状结构；（2）减水剂是一种表面活性剂，可降低界面张力。表面形成单分子吸附膜，使之表面带负电；（3）在电性斥力的作用下，絮状结构打破，游离水释放出来，S↗；（4）在保持流动性不变时，可使W大大降低
116. 为什么要选择最佳砂率？
答：因为最佳砂率不但能使混凝土拌合物工作性好，硬化混凝土结构密实，强度高，耐久性好，并且水泥用量少：
117. 材料的孔隙率对材料的性质有何影响？
答：一般说来，材料的孔隙率增大，强度降低，体积密度降低，保温隔热性能提高（或热传导系数减小），吸水性（吸水率）增大，抗渗性、抗冻性、抗侵蚀性等耐久性下降
118. 防止水泥石腐蚀的措施有哪些？并说明理由。
答：①合理选择水泥品种，根据使用环境选择不易受腐蚀的品种。②提高水泥石的密实程度，减小孔隙率，使水泥的抗渗性增强。③结构表面加作保护层。
119. 矿渣硅酸盐水泥的特性有哪些？
答：①早期强度低，后期强度发展快。②水化热低。③耐腐蚀性好。④对温度敏感，适宜高温养护，耐热。⑤抗碳化性差（或抗冻差，或耐磨差，或抗渗差）
120. 混凝土配合比设计应满足的四项基本要求是什么？为什么？
答：①满足施工要求的和易性。和易性差则不能满足施工要求，和保证施工质量（或不能保证砼的成型质量，或不能保证砼的强度，密实度）。②满足设计要求的强度等级，强度达不到要求，则不能保证在荷载及外力作用下结构的使用与安全性。③满足与使用环境相适应的耐久性，以抵抗环境因素的破坏作用，保证建筑结构的使用功能与寿命。④满足经济性要求，减少水泥用量降低成本
121. 提高混凝土拌合物流动性的措施有哪些？
答采用粘土杂质少、针片状颗粒少、尺寸较粗大、级配好的砂石，尽量采用较小的砂率，水灰比不变增加水泥浆用量，使用减水剂。：
122．火山灰水泥与硅酸盐水泥相比，其强度发展规律如何|？为什么？
答： ①早期强度低，后期强度发展快。②这是因为火山灰水泥中，水泥熟料含量少，掺了大量活性混合材料（或火山灰），活性混合材料的水化反应速度慢，后期在碱性激发剂作用下（或生成的2)(OHCa作用下），强度发展快，甚至可超过同标号硅酸盐水泥。
123.如何从控制原材料上来保证混凝土质量？
答： 适当运用以下方法，来确保砼强度：①选择适宜的水泥品种和标号，水灰比②选择适宜的粗细骨料的种类、级配、最大粒径，尽量选用较粗的砂，使骨料空隙率小。③控制骨料的含泥量和有害杂质含量。④选择合理砂率，以降低水泥用量，提高砼拌合物和易性，减少砼硬化收缩。
124．在黏土中混入了一些石灰碎粒，若用以烧制黏土砖时，会出现什么问题？为什么？
答 现象：砖爆裂。原因：石灰（2CaO）吸水后会发生下列反应：↑+→+QOHCOHCaaO22)( 这个反应伴随体积膨胀1.5倍，所以砖会爆裂。
125．简要说明砂率对混凝土有什么影响。
答 Sp=S/（S+G）×100%，砂率是指砂占砂石总量的百分比。砂率对砼拌合物和易性有很大的影响，pS过大，则骨料表面积大，空隙率大，因而增大了砼的水泥浆用量，否则会使砼拌合物的和易性下降。砂率过小则骨料的空隙率大，水泥浆用量增大，否则将使砼的流动性、粘聚性和保水性降低。砂率对砼的的干缩也有影响：pS↗，干缩↗。砂率对砼的强度、耐久性也有影响：pS过小，R↘，耐久性↘
126. 影响混凝土强度的主要因素有哪些？
答；（1）水泥标号和水灰比：标号越高，水灰比越小，强度越高；（2）骨料：骨料表面清洁，砂率适宜，级配好，粒径得当，强度高；（3）成型养护条件：机械方法，强度高；温度适宜，湿度足够，强度高；（4）龄期：越长，强度越高。头3~7天强度增长最快，28天以强度增长幅度很小；（5）实验条件：尺寸越小，表面平整，加荷速度快，强度测定值大。
127.为什么生产硅酸盐水泥时掺适量石灰不起破坏作用，而硬化水泥石在存在硫酸盐的环境介质中生成石膏时，就有破坏作用？
答 因为生产硅酸盐水泥时，混凝土结构还没有形成，造成的膨胀对后期形成的结构没有破坏作用；而后来遇到产生的石膏，生成的物质发生膨胀，将混凝土涨裂。
128.建筑内墙使用石灰砂浆，为什么经过一段时间以后墙面出现开花和麻点，试分析其原因。
答 过火石灰后来发生熟化，体积膨胀，使抹灰层出现开花和麻点。
129.建筑内墙面使用石灰砂浆，经过一段时间以后，墙面出现不规则的裂纹，试分析其原因。
答石灰硬化过程中体积大量收缩引起的。
130.为什么新建房屋的墙体保暖性能差？尤其在冬季？
答 干燥墙体由于其孔隙被空气所填充，而空气的热传导系数很小，因而干墙具有良好的保暖性能；而新建房屋由于墙体没有完全干燥，其内孔隙中含有较多的水分，水的热传导系数比空气大得多，所以保暖性能较差；尤其是在冬季，孔隙水结冰后，热传导系数更大，所以保暖性更差。
21.混凝土标准立方体试件的尺寸是多少?非标准试件和标准试件强度之间的折算系数是多少?
答150*150*150；如果是100的，强度折算系数是0.95；如果是200的，强度折算系数是1.05
131. 水泥石受腐蚀的种类有哪些?
答；1.软水腐蚀 2.盐类腐蚀：硫酸盐腐蚀、镁盐的腐蚀 3. 酸类腐蚀：碳酸的腐蚀、一般酸的腐蚀 4.碱类腐
132. 表示混凝土各组成材料之间比例关系的重要参数有哪些？各参数的确定原则是什么？
133. 影响混凝土抗冻性的因素有哪些?
答：①D↗，孔结构好，P↘，抗冻性↗；②环境温湿度的变化和经历冻融循环的次数：环境温度反复在摄氏0度上下变化，湿度大，经历冻融循环的次数多，抗冻性↘；③混凝土的充水程度：越多，抗冻性↘
134. 什么是恒定用水量法则？混凝土拌合用水量是根据什么来确定的？
135. 石油沥青的主要技术性质有哪些？他们分别有什么指标来表示？

答；1.黏滞性：又称黏性或稠度，反应的是沥青材料内部阻碍其相对流动和抵抗剪切变形的一种特性，也是沥青材料软硬、稀稠程度的表征。 2.塑性：是石油沥青在外力作用下产生变形而不破坏，出去外力之后，仍有保持变形后的形状的性质。 3.温度敏感性：石油
