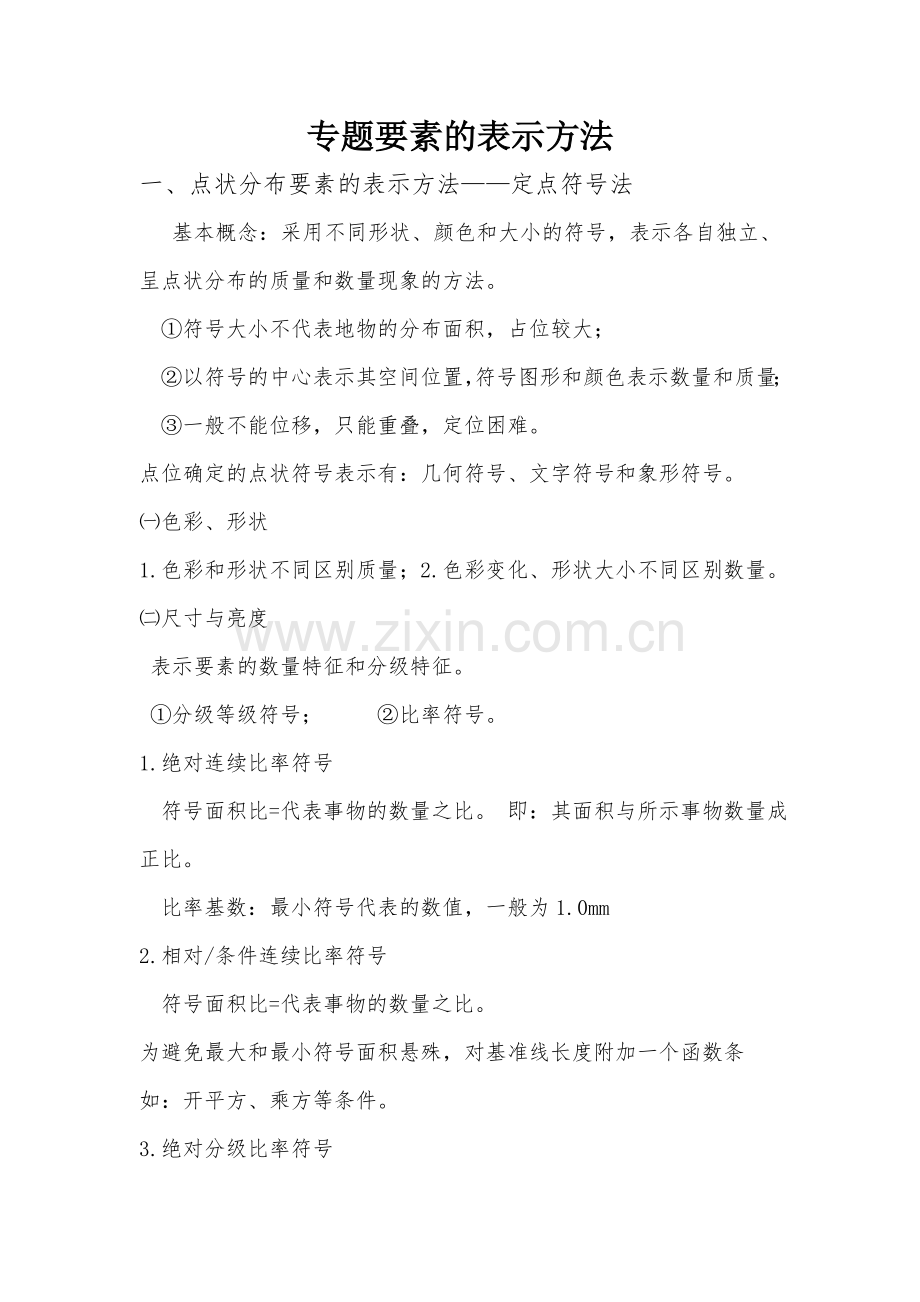

专题要素的表示方法
一、点状分布要素的表示方法——定点符号法
基本概念：采用不同形状、颜色和大小的符号，表示各自独立、呈点状分布的质量和数量现象的方法。
①符号大小不代表地物的分布面积，占位较大；
②以符号的中心表示其空间位置，符号图形和颜色表示数量和质量；
③一般不能位移，只能重叠，定位困难。
点位确定的点状符号表示有：几何符号、文字符号和象形符号。
㈠色彩、形状
1.色彩和形状不同区别质量；2.色彩变化、形状大小不同区别数量。
㈡尺寸与亮度
表示要素的数量特征和分级特征。
①分级等级符号； ②比率符号。
1.绝对连续比率符号
符号面积比=代表事物的数量之比。 即：其面积与所示事物数量成正比。
比率基数：最小符号代表的数值，一般为1.0mm
2.相对/条件连续比率符号
符号面积比=代表事物的数量之比。
为避免最大和最小符号面积悬殊，对基准线长度附加一个函数条
如：开平方、乘方等条件。

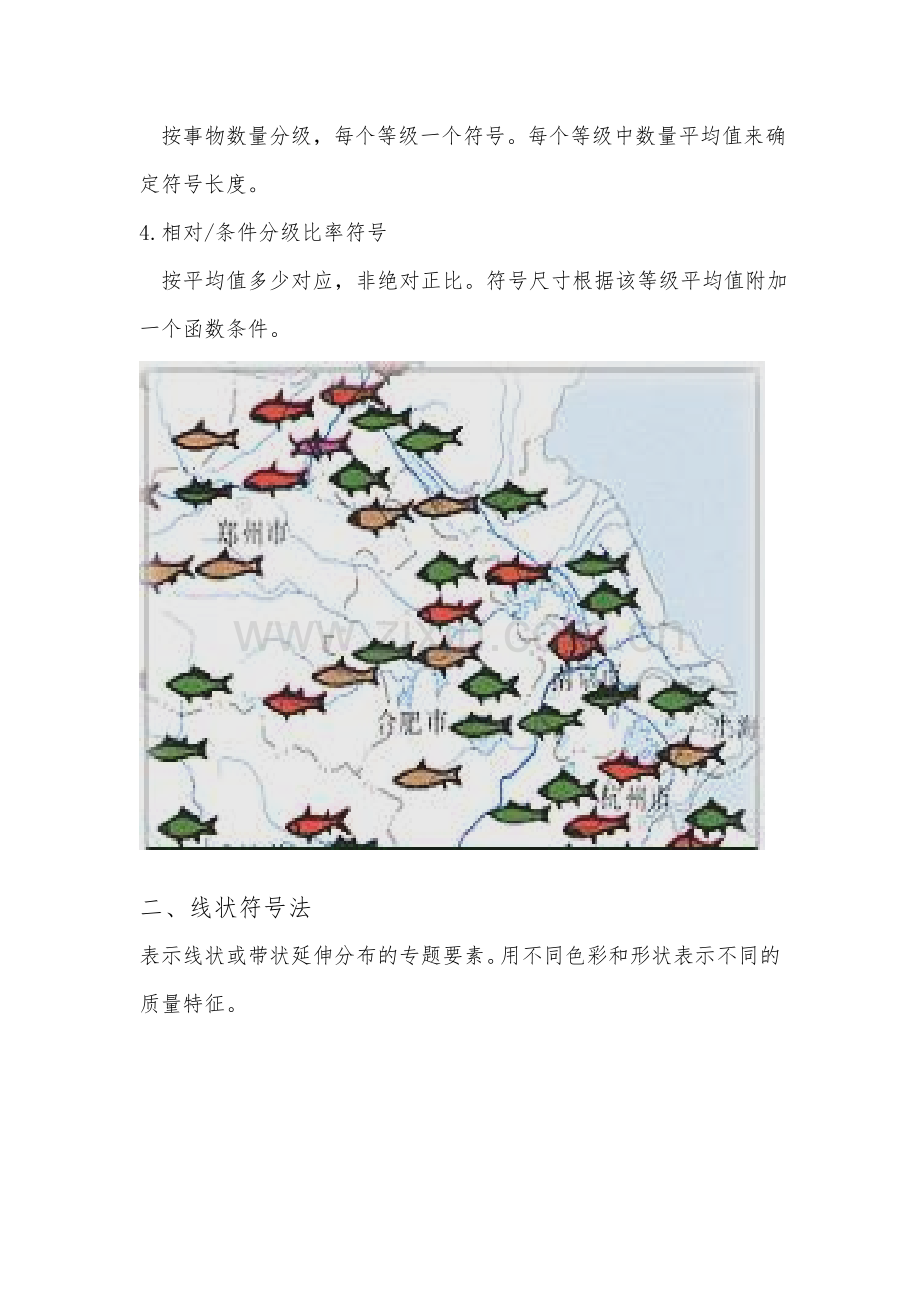

3.绝对分级比率符号
按事物数量分级，每个等级一个符号。每个等级中数量平均值来确定符号长度。
4.相对/条件分级比率符号
按平均值多少对应，非绝对正比。符号尺寸根据该等级平均值附加一个函数条件。

二、线状符号法
表示线状或带状延伸分布的专题要素。用不同色彩和形状表示不同的质量特征。

线状符号一般不表示数量特征，符号的粗细纸代表质量等级的差异，如主要和次要之分。

三、质底法/底色法/区划法
以不同底色表示连续布满整个制图区域某种地理事物分布质量差别的方法。

三、等值线法
等值线是专题要素数值相等的连线，例如等高线、等高线、等温线、等压线、等降水线等。

等值线法的特点：
1.表示连续分布又逐渐变化的现象；
2.离散分布有逐渐变化的现象，用伪等值线表示；
3.反映现象的强度和随时间变化的现象，及移动情况；
4.同幅图可表示二、三种等值线现象。
5.等值线之间的间隔最好保持一个常数，有利于根据等值线的疏密程度判断现象的变化程度。

五、范围法
制图区域内某种事物间断而成片分布范围和状况。
1.特点
⑴只表示质量特征，不表示数量特征； ⑵不同事物图形可以重叠。
2.类型
⑴按事物分布
①绝对范围法：所示事物仅局限在该区范围内。
②相对范围法： 只表示事物集中分布区，区外同类事物忽略不予表示。
⑵按精确程度和分布特征
①精确范围法： 分布范围界限精确。ex 科学参考图，工程设计图等。
②概略范围法： 范围界限难以精确划定。ex： 教学地图，旅游地图等。

3.与质底法区别
范围法 质底法
① 事物间断成片分布 区划内连续布
② 界线不一定精确 一般精确
③ 同图表示几种事物，交错重叠 一种事物，不重叠
④ 可配合比率符号、注记 不用符号

六、点值法
1.定义： 用带值的“点”表示事物及其数量特征及分布的方法（又称：点数法）。
2.特点
①点的颜色或形状表示事物种类；②其疏密程度表示事物的集中或分散程度。
3.点径和点值的确定原则----点的大小，每点代表的数值。
①密处不重叠； ②点径0.4～0.5mm，点距0.2mm；
4.类型
㈠同一点值法
⑴步骤
①收集精确的统计资料； ②准备有该区域界线的底图；
③确定点值； ④确定点数＝数量/点值。
⑵分类
①均匀布点法：点在相应单位范围内均匀分布，不反映区域内部差异。
②定位布点法：因地制宜调整点的疏密，反映实际分布情况。 ⑶优点： ①简单、明了、直观； ②多种颜色可反映全面。
⑷缺点： 事物数量两级分化时，则疏密反差太大。
㈡不同点值法：不同点径的点表示不同数量。
⑴类型
①绝对连续比率作点法：连续数量的实际值表示点径，先定基准点径。
②条件连续比率作点法： 按条件求出各点半径，由大到小配置相应的点。
⑵优点：清晰易读，适合普及

七、动线法
1.定义：用箭头符号表示自然、社会经济等现象运动趋势及数量质量特征的方法（又称：动态符号法、箭形符号法、运动线法）。
2.特点： 不仅显示事物的运动路线、方向、方法和速度，还显示事物的质量、能量、强度、结构等特征。
3.图形
①箭头－运动方向； ②箭身－运动路线；
③粗细－强度或速度； ④颜色、形状－质量；
⑤符号长短－稳定性； ⑥配合图案－运动方法。
4.适用： 洋流，大气环流，旅游，探险，考察，行军， 航行，人口或动物迁移，资金流动，货物运输，战役等地图。
5.优缺点：简明生动，但易拥挤影响易读性。

八、等值区域法
定义：以一定区划为单位，按各区划内某专题要素的平均值分级，用面状符号表示该要素各区域内的差别。例如：人口密度（人口数/区域面积）、 人均收入（总收入/人口数）、 人均产值（产值/人）等。

九、分区统计图表法
1.定义： 根据制图区域内各区划单位同类事物的统计数据绘制图表，在各区划单位表示其事物数量及变动的方法(又称：图形统计图表法)
2.特点：只表示区划单位内某事物数量总和，不能反映事物的地理分布及差异。图表可以放在区划内任意处，而非精确表示，是一种统计图。
3.图表种类
①圆形：按比率求圆的半径； ②方形：按比率求边的边长；
③环形：按比率求环内和外圆的半径； ④排列小正方块：每小方块表示一定数量；
⑤柱状－曲线：如定位图表法； ⑥扩展图表：同发展符号；
⑦三角形： ⑧星形： ⑨多边形：
