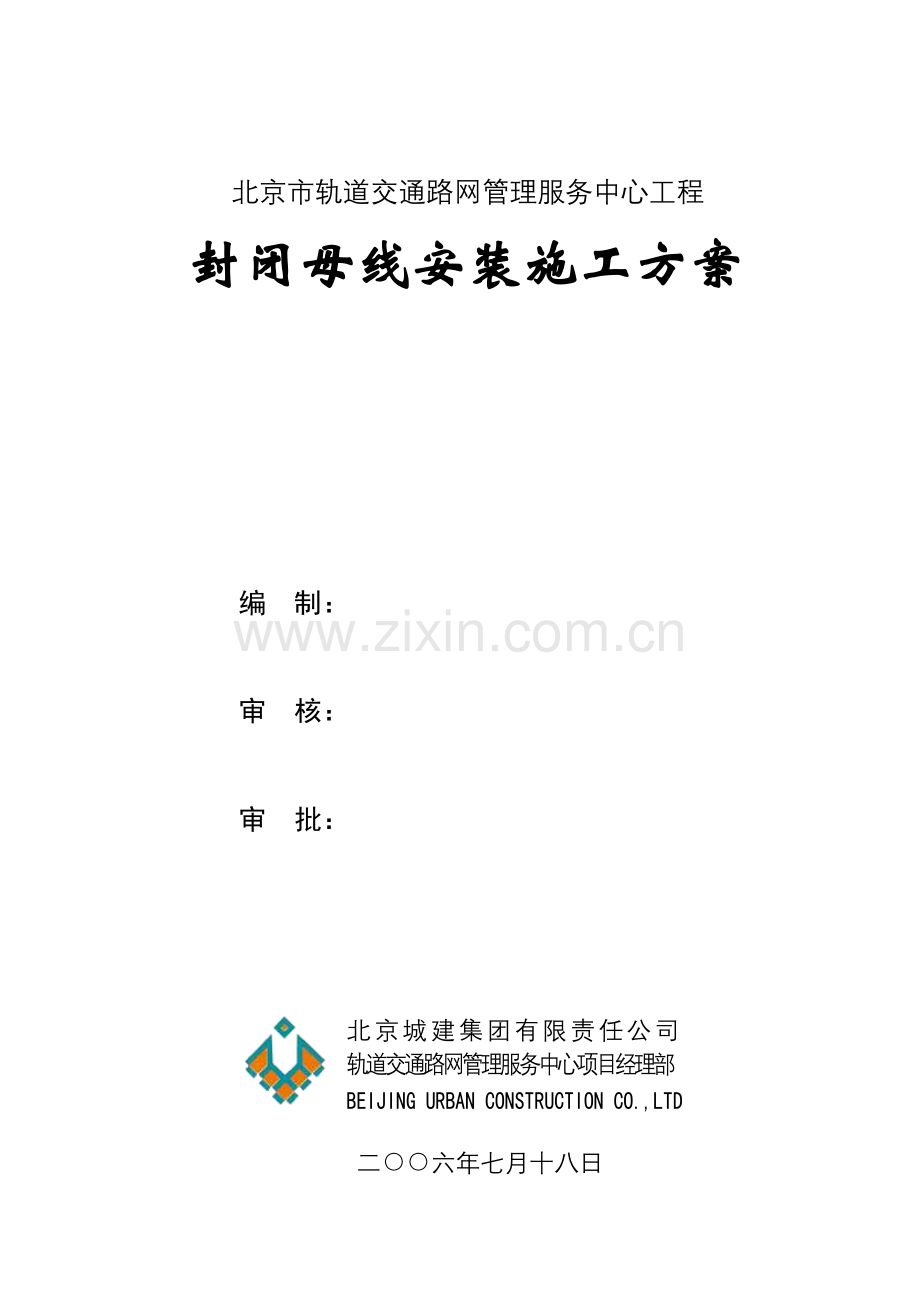

封闭母线安装施工方案.doc

北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJING URBAN CONSTRUCTION CO.,LTD 封闭母线安装施工方案北京市轨道交通路网管理服务中心工程封闭母线安装施工方案 编 制： 审 核： 审 批： 北京城建集团有限责任公司 轨道交通路网管理服务中心项目经理部 BEIJING URBAN CONSTRUCTION CO.,LTD 二六年七月十八日8施工组织设计（施工方案）审批表工程名称北京市轨道交通路网管理服务中心结构类型框剪，局部钢结构建筑面积59521平方米层 数地下2层，地上10层建设单位北京京投轨道交通路网管理服务中心有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编 制 人编制时间2006年7月18日报审时间 2006年7月18日审批部门项目部总工办审批时间年 月 日审 批 人方案名称封闭母线安装施工方案审批意见：（填写讨论的主要结论包括应修改的部分）目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 34.1 工艺流程： 34.2 质量标准 55 质量保证措施 66 安全消防措施 67 环保与文明施工 7封闭母线安装施工方案1工程概况本方案属北京市轨道交通路网管理服务中心一期工程电气小间和动力站封闭母线安装方案。动力站封闭母线为1000A和800A两路，由10KV变电站动力配电柜引来。电气小间封闭母线为800A两路，500A一路，分别由10KV变电站照明配电柜用电缆引至电气小间。五线制密集式封闭母线1000A，66米；五线制密集式封闭母线800A，186米；五线制密集式封闭母线500A，16米；五线制密集式封闭母线300A，86米。“T”型封闭母线插接箱36台，封闭母线终端箱44台。2编制依据2.1北京市城建设计研究总院绘制的电气施工图。2.2电气装置安装施工及验收规范。2.3建筑电气通用图籍（92DQ3）。2.4建筑电气安装分项工程施工工艺标准。3施工准备和部署3.1施工准备3.1.1技术准备（1）施工图纸及产品技术文件齐全。（2）封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。（4）电气设备（变压器、开关柜等）安装完毕，且检验合格。3.1.2施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。（4）施工技术资料要和施工进度同步。3.2施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装，东副楼的电气小间的封闭母线由山东水电二队安装。4施工工艺与方法4.1工艺流程设备点验检查支架制作安装封闭插接母线安装试运行验收（1）设备点验检查。应有安装单位、监理单位、建设单位和供货单位共同进行，并做好记录。根据装箱单检查设备及附件的规格、数量、品种，应符合设计要求。分段标志清晰齐全，外观无损伤，母线绝缘电阻符合设计要求。（2）支架制作安装。根据施工现场结构类型，支架应采用角钢或槽钢制作，支架上钻孔应用台钻或手枪钻钻孔，不得用气焊割孔和断料，孔径不得大于固定螺栓直径2mm。支架安装应固定牢靠，膨胀螺栓固定支架不少于两条，吊架安装螺扣外露24扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀，无遗漏。封闭母线水平敷设时支持点间距不应大于2m，垂直敷设时支持点间距不应大于1.5m，在通过各层楼板处采用专用附件支撑固定，在母线末端0.5米处内应有固定点。（3）封闭母线安装。一般要求：封闭母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测试（用1000V摇表），应不小于100M，并做好记录。母线端头应装封闭罩，母线外壳间有跨接地线。母线与设备连接宜采用软连接，母线紧固螺栓由厂家配套供应，应用力矩扳手紧固。母线水平敷设主要为悬挂吊装，吊杆直径应与母线槽重量相适应（一般为12），螺母应能调节。封闭式母线垂直安装，沿墙或柱子处，应做固定支架，过楼板处应加装防振装置，并做防水台。封闭母线的连接不应在穿过楼板或墙壁处进行。封闭母线穿过防火墙、防火楼板时，应采用防火隔离措施，用防火枕进行密封。母线敷设长度超过40m时，应设置伸缩节。跨越变形缝应加装软伸缩节，保证变形缝活动不损伤母线。插接箱安装必须可靠固定，垂直安装时，标高应以插接箱底口为准，宜为1400mm。封闭母线外壳和支架必须可靠接地。（4）试运行验收 试运行条件：配电室已达到送电条件，土建和装饰工程及其它工程全部完工并清理干净，与插接母线连接设备及连接安装完毕，绝缘良好。对封闭母线进行全面的清理，接头连接紧密，相序正确，外壳接地良好，绝缘电阻值符合施工规范的规定。送电顺序为：先高压，后低压，先干线，后支线，先隔离开关，后负荷开关。停电时与上述顺序相反。送电空载运行24小时无异常现象，办理验收手续。（5）递交以下验收资料：1）竣工图，变更洽商单；2）质量保证书和使用说明书；3）产品合格证和随带技术文件；4）调试记录和运行记录。4.2质量标准4.2.1主控项目：封闭母线外壳地线联接紧密、无遗漏，母线绝缘电阻值符合设计要求。封闭线线的连接符合规范要求和产品技术文件规定。4.2.2一般项目：支架安装应位置正确、固定牢固、横平竖直、间距均匀、刷油漆均匀、无漏刷。封闭式母线组装和卡固位置正确，固定牢靠，成排安装应排列整齐、间距均匀。允许偏差：两米段垂直允许偏差不大于4毫米，全长垂直（按楼层）允许偏差不大于5毫米，成排间距（每段内）允许偏差不大于5毫米。5质量保证措施5.1材料保证：物资部提供报验单，经专业技术人员检查后，方可使用，不合格的材料严禁使用。5.2工序质量控制：实行质量责任制，严格按标准进行施工，对工程质量全面控制，做好自检、互检和预检工作。实行工序验收制，下一道工序施工前，必须对上一道工序进行验收，不符合验收标准的下一道工序不能施工，任何情况下不允许降低质量标准。5.3施工人员应严格按照设计图纸和封闭母线加工大样图纸施工,施工人员无权修改图纸。5.4施工人员要分段、分节填写封闭母线绝缘电阻测试记录，相间和相对地绝缘电阻达不到1000M以上不能安装。5.5封闭母线插接箱和封闭母线终端箱在安装之前，施工人员要认真检查箱内的电器元件和分接片是否完好，并填写绝缘电阻测试记录，相间和相对地绝缘电阻达不到1000M以上不能安装。6成品保护措施6.1封闭插接母线安装完毕，暂不能送电运行，其现场设置有明显标志牌，以防损坏，也可保留其原有塑料膜包装。6.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护，以免损伤，严禁利用插接母插接箱作蹬踏支撑。6.3安装过程中应轻搬轻放，搭接面不得磕碰6.4安装或拆卸插接箱时，严禁带电作业。6.5在电气小间应挂标志牌“请勿入内，保护成品”；在封闭母线和插接箱、终端箱上应挂明显标志牌“请勿接触设备，保护成品”。7安全消防措施7.1所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定牢固。梯子上作业应有专人看护并有可靠的防滑措施。7.2现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。7.3带电作业，需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具。7.4参加调试工作人员始终要两人以上进行，佩带好各类防护用具，确保安全。调试中出现问题，要先切断电源，再检查设备情况。7.5送电必须两人以上进行，确认所要通电的开关后，专人操作，一人监护，听从统一指挥。7.6在送电和调试工作中，严禁非调试人员在次施工，调试好的设备，无关人员不得随意乱动。7.7使用机械钻孔时，严禁带手套操作或手持工件进行操作。对三级电源配电箱和手持式电动工具，应经常进行绝缘检查。7.8使用明火应办理明火手续和用火证明，在用火现场应注意周围环境，远离易燃物，并配齐必要的灭火器材，用火完毕应清理现场，消除隐患。7.9存放、使用电气焊、氧气及乙炔时，应按规定集中管理，并且必须配备灭火器材。使用电焊时，把线、地线应双线到位，不得用金属构件做地线，并按规定操作。7.10设备通电调试前，室内要设置相应的消防器材。8环保与文明施工8.1施工人员在工地期间不准喝酒.8.2施工现场要做到活完场清。8.3封闭母线要堆放到安全地方，不易挤压与碰撞。8.4使用机具保持机况良好，机容整洁。
