砂金王蠕动溜槽说明书(RL-900,RL-900L,RL1100,RL-1500,RL-2000型)[图片]
取消赞
砂金王 2011年04月18日 20:02 阅读(97) 评论(0) 分类：沙金选矿 权限: 公开

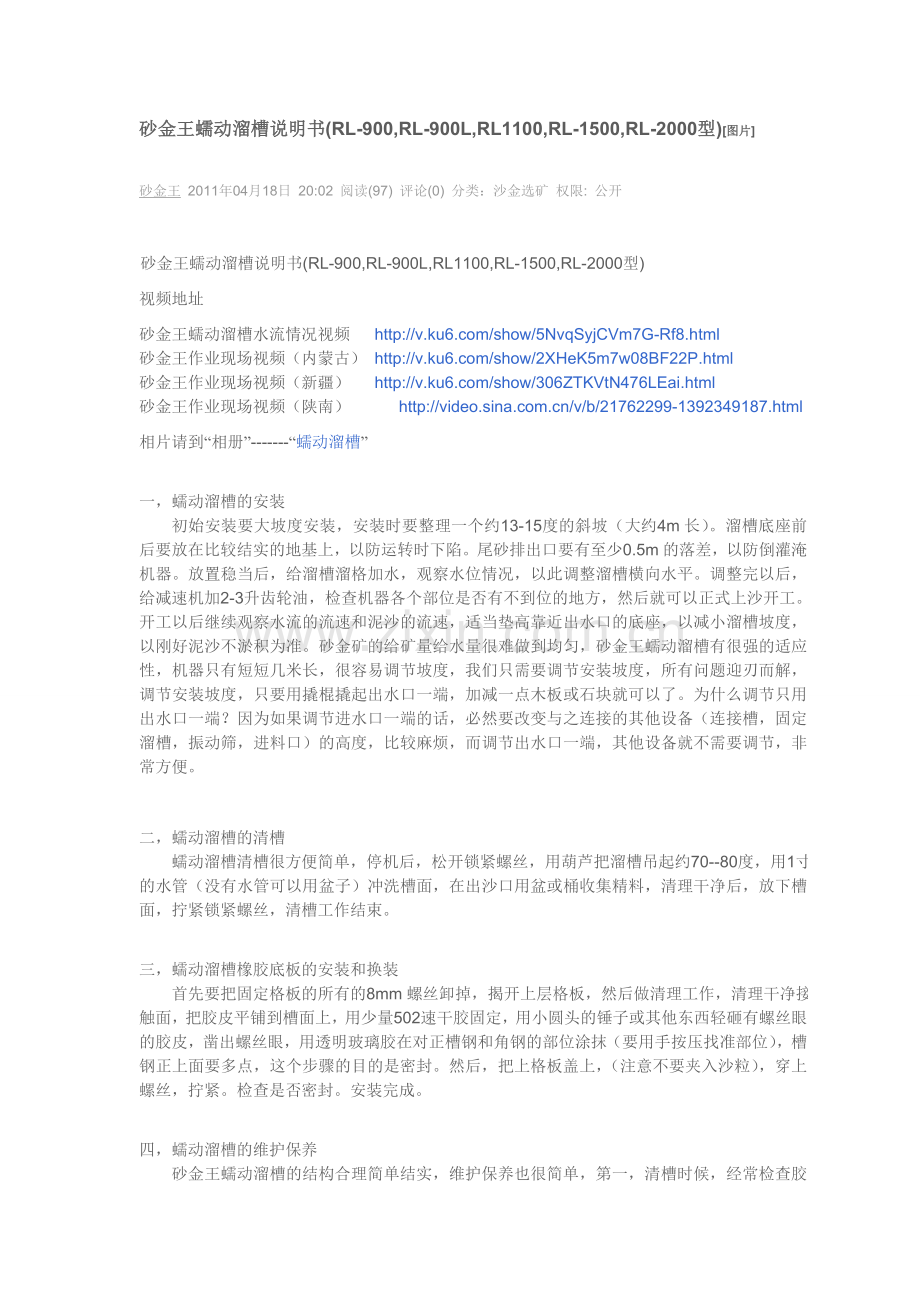

砂金王蠕动溜槽说明书(RL-900,RL-900L,RL1100,RL-1500,RL-2000型)
视频地址
砂金王蠕动溜槽水流情况视频
砂金王作业现场视频（内蒙古）
砂金王作业现场视频（新疆）
砂金王作业现场视频（陕南）
相片请到“相册”-------“蠕动溜槽”

一，蠕动溜槽的安装
初始安装要大坡度安装，安装时要整理一个约13-15度的斜坡（大约4m长）。溜槽底座前后要放在比较结实的地基上，以防运转时下陷。尾砂排出口要有至少0.5m的落差，以防倒灌淹机器。放置稳当后，给溜槽溜格加水，观察水位情况，以此调整溜槽横向水平。调整完以后，给减速机加2-3升齿轮油，检查机器各个部位是否有不到位的地方，然后就可以正式上沙开工。开工以后继续观察水流的流速和泥沙的流速，适当垫高靠近出水口的底座，以减小溜槽坡度，以刚好泥沙不淤积为准。砂金矿的给矿量给水量很难做到均匀，砂金王蠕动溜槽有很强的适应性，机器只有短短几米长，很容易调节坡度，我们只需要调节安装坡度，所有问题迎刃而解，调节安装坡度，只要用撬棍撬起出水口一端，加减一点木板或石块就可以了。为什么调节只用出水口一端？因为如果调节进水口一端的话，必然要改变与之连接的其他设备（连接槽，固定溜槽，振动筛，进料口）的高度，比较麻烦，而调节出水口一端，其他设备就不需要调节，非常方便。

二，蠕动溜槽的清槽
蠕动溜槽清槽很方便简单，停机后，松开锁紧螺丝，用葫芦把溜槽吊起约70--80度，用1寸的水管（没有水管可以用盆子）冲洗槽面，在出沙口用盆或桶收集精料，清理干净后，放下槽面，拧紧锁紧螺丝，清槽工作结束。

三，蠕动溜槽橡胶底板的安装和换装
首先要把固定格板的所有的8mm螺丝卸掉，揭开上层格板，然后做清理工作，清理干净接触面，把胶皮平铺到槽面上，用少量502速干胶固定，用小圆头的锤子或其他东西轻砸有螺丝眼的胶皮，凿出螺丝眼，用透明玻璃胶在对正槽钢和角钢的部位涂抹（要用手按压找准部位），槽钢正上面要多点，这个步骤的目的是密封。然后，把上格板盖上，（注意不要夹入沙粒），穿上螺丝，拧紧。检查是否密封。安装完成。

四，蠕动溜槽的维护保养

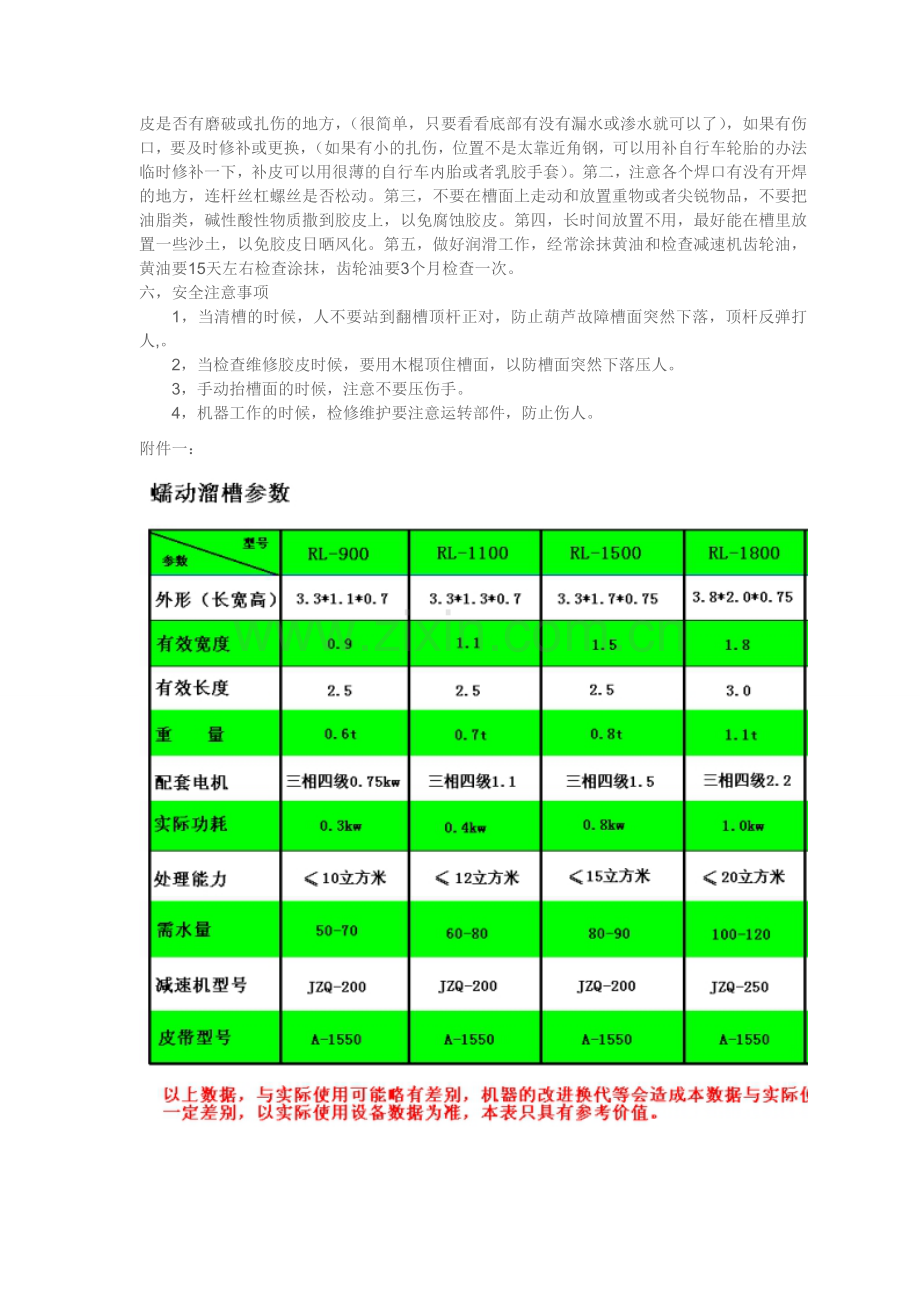

砂金王蠕动溜槽的结构合理简单结实，维护保养也很简单，第一，清槽时候，经常检查胶皮是否有磨破或扎伤的地方，（很简单，只要看看底部有没有漏水或渗水就可以了），如果有伤口，要及时修补或更换，（如果有小的扎伤，位置不是太靠近角钢，可以用补自行车轮胎的办法临时修补一下，补皮可以用很薄的自行车内胎或者乳胶手套）。第二，注意各个焊口有没有开焊的地方，连杆丝杠螺丝是否松动。第三，不要在槽面上走动和放置重物或者尖锐物品，不要把油脂类，碱性酸性物质撒到胶皮上，以免腐蚀胶皮。第四，长时间放置不用，最好能在槽里放置一些沙土，以免胶皮日晒风化。第五，做好润滑工作，经常涂抹黄油和检查减速机齿轮油，黄油要15天左右检查涂抹，齿轮油要3个月检查一次。
六，安全注意事项
1，当清槽的时候，人不要站到翻槽顶杆正对，防止葫芦故障槽面突然下落，顶杆反弹打人,。
2，当检查维修胶皮时候，要用木棍顶住槽面，以防槽面突然下落压人。
3，手动抬槽面的时候，注意不要压伤手。
4，机器工作的时候，检修维护要注意运转部件，防止伤人。
附件一：

附件二： 砂金王蠕动溜槽选金原理
(水平有限，不当之处，恳请同仁斧正赐教）
自然界黄金（砂金）的存在主要以游离的毛细金为主，那些狗头金（体积大的黄金浴称）是少之又少的，我们一般能采到的沙金矿，基本以大块金为主,即使是化验，简单的金盆淘洗化验，化验结果都是偏小的。砂金矿的采选，毛细金大部分都跑掉了，跑掉了多少，没人知道。不同的矿，难选金的比例不同，（数值大约在5%----70%之间），能被选到的，是很少的，为什么呢？主要是因为砂金的特性和我们所使用的方法和设备造成的。
砂金有什么特性呢？自然界的砂金，密度在15---19g/立方厘米之间，相比于其他矿物，重选优势应该非常突出。但砂金单体颗粒的特性和其他矿物有很大不同，其他重矿，例如铅锌矿，即使是微粒，但它有比较结实的外形，通俗来说，就是看起来比较厚重，更接近于球形，表面积体积之比很小（球形的表面积体积比是所有几何形状中最小的），有很好的重选粒度特性，但砂金不一样，砂金更多的是薄皮型，看起来更像苍蝇翅膀或者云母，有的是金石共体或镂空型，这些特性把砂金的密度优势大部分都抵消掉了，砂金颗粒表面积体积之比非常大，大大增加了重选难度。

我们使用的沙金设备，基本是普通的格板溜漕和金毡（选金毛毡），都属于重选设备（利用物质比重不同分选矿物的设备），对体积大，重量大的黄金，效果极好，对毛细金薄皮金，却无能为力，为什么呢？
普溜和金毡，由于大块金的重量远大于其在水中的浮力和冲击力，并且能排开废沙，迅速下沈到槽底，完成选矿，而体积很小的毛细金，薄皮金很难迅速下沈，而大部分被冲走，为什么？物里学里的流体力学给了我们明确答案：固体微粒在流体里所受的力，不仅取决于其体积，而且和它的表面积成反比，和流体速度成正比。也就是说毛细金在水流中的受力不仅与其体积有关，而且和其表面积以及水流速度有关，这种现象与我们平时的常理似乎相悖，我们平时总以为只要密度大于水的东西就一定下沉（确实如此，但那是在理想的静水之中），使人不易理解，其实例子比皆是，比如沙尘暴，沙子微粒（尘土）在气流带动下，内蒙的沙尘可以飘到遥远的日本去，但内蒙古的鹅卵石绝对吹不到日本去。再比如我们的黄河，可以把黄土高原的细土带入东海，但很难把车轮大的石头也带到海里去，这是因为，岩石磨成细粉以后，表面积较原来成千万倍的增加，最终浮力几乎和重力相同甚至超过重力，于是就会出现比空气重2000多倍的岩石浮在空气中的奇观——沙尘暴了，就会出现黄河的淘天浊浪了。同样道理，毛细金薄皮金的表面积较大块的狗头金的表面积增加了千万倍，在水流中的受力也增加了许多许多倍。金的比重是水的19.6倍，石头的比重是空气的2000多倍，比空气重2000多倍的石头（尘土也是岩石）都可以漂浮到空气中，显而易见，要让泥水中的毛细金下沉，比让空气中的沙尘下落到地面还要难。
是不是就没办法呢？不，有办法。
办法1、减少水流速度，就象风小了，沙尘就小了，河水流速减少，泥沙就下沉，河水就会澄清一样；我们的蠕动溜槽，能部分实现减速。普溜和金毡无法让水的流速减少，水流小了，就会於槽，所以只能大坡度地安装，水流湍急，飞流直下，而蠕动溜槽，由于有动力，使泥沙不易於积，安装坡度较小，溜面不是平整的平面，有格牙，格板和格眼，矿流被强制减速，流速降低，毛细金和薄皮金更易下沉；
办法2、疏通下沉通道，就是克服和解决板结现象，板结现象是砂金矿的一大难题，是微细金尤其是薄皮金的大敌，很明显，苍蝇翅膀一样的薄皮金几乎没有可能钻到板结了的沙层里面。蠕动溜槽，却能完全解决板结现象。普溜和金毡，刚刚开始工作几分钟，槽底的泥沙就於积成致密坚硬的一层，再后来的黄金尤其是毛细金和薄皮金，几乎没有空间下沉，只能落在板结层表面，最终难逃被冲走的命运。（专业术语叫板结现象）。蠕动溜槽由于其独特新颖的构造完全彻底地克服了板结现象，而且其板格上的格牙和格眼，使水流形成了无数个小涡流，无形中增加了矿沙的采选取时间，以及和沙石泥的剥离分层时间，同时具有强制跳汏分层作用。综上两点，为毛细金和薄皮金的选出创造了很好的条件。
办法3、让亲黄金的小比重（小于水的比重例如油）化学物质包裹毛细金，使之共同上浮，然后选出就是黄金浮选法；
办法4、化学氰化法和混贡法。
办法3、4，私人和小企业根本无法实现，技术难度大须资金量大，环境污染严重，同时也没有经济上的可行性，政策法规更不允许。

蠕动溜槽同时包括了普通溜槽的处理能力大的优点，同时又具有跳汰机的特点，是溜槽和跳汰机的完美组合，一台蠕动溜槽，相当于20几台跳汰机的串联使用，效果当然非常突出了。蠕动溜槽工作时候，当向上顶的时候，沙层疏松，水流增大，矿料移动分层，轻质废沙被“抬到”顶层，被冲走。当下降的时候，水流速度减低有利于分层下沉，同时格眼处和格边处形成一个相对负压的状态，对矿料有一个“吸”的作用，金微粒被强制吸入，进入相对平静的格板下层内，（这和跳汰机非常相似），而格板内的沙料是很疏松的，没有板结现象，金微粒和金皮皮有机会有空间继续下沉，每个蠕动周期下降一点，等下沉到一定深度，就安全了，再也不用担心被冲走了，越沉越深，完成选矿。但普通溜槽根本做不到这一点。所以，蠕动溜槽对毛细金和薄皮金的选取有突出的优点。
砂金王蠕动溜槽水流情况视频
砂金王作业现场视频（内蒙古）
砂金王作业现场视频（新疆）
砂金王运转实例2（陕南）

附件3：
我为什么推荐砂金王蠕动溜槽
我为什么要推荐使用我的砂金王蠕动溜槽，原因有如下几点：
1，砂金王有优异的选出率------经济利益天天看得到摸得着。
2，砂金王有很好的节能效果------这一点很隐蔽，容易被人忽略。省下的柴油也是钱啊。
3，投资是最少的------长期使用，金毡差远了。
4，由于砂金王体积小重量轻，搬迁安装非常方便。
5，砂金王非常结实耐用，平均使用寿命在5年---8年。
6，维护保养操作都非常简单。
7，砂金王的处理能力很大，要大于金毡。
我现在详细论述以上几点。
1，砂金王有优异的选出率------经济利益天天看得到摸得着。在现有几种最常使用的砂金选出设备中，砂金王选出率位居前列，现在最常用的砂金初选设备不外乎跳汰机，金毡溜槽，格板溜槽和我们的砂金王蠕动溜槽，其中跳汰机有很多种，相互差异比较大，选出率最好的是圆形跳汰机，但那是个不成熟的家伙，体积大重量大，结构非常非常复杂，只有那些不计成本的国营单位使用，私人基本无人使用。选出率排位的话，应该是第一梯队圆形跳汰机---选出率比砂金王蠕动溜槽高2%--3%，第二梯队是砂金王蠕动溜槽和跳汰机，选出率比金毡溜槽高10%左右，第三是金毡溜槽，比格板溜槽高10%左右，第四是格板溜槽。
我们现在就不考虑圆形跳汰机了，没什么现实意义，而其他的各种小跳汰机，什么梯形的，三角波的，等等，选出率和砂金王差不多，甚至还不如砂金王。咱们就算算砂金王比金毡溜槽选出率高10%是什么概念。我们以一个日产1000立方米的矿来计算，平均品位0.2g，总储量200g，安装2台1100型的，固定溜槽用2台1m宽15m长的，砂金王可以最高选出92%，是184g金，而金毡最高可以达到82%的选出率，得164g，整整20g的差别，这是明明白白能看到的，折合人民币5000元。格板溜槽我们就不讨论了。
2，砂金王有很好的节能效果，但一般人们不往这方面想。它的节能体现在这几个方面，一是体积小长度短，溜台只要很小的高度和很小的场地就能解决问题，但金毡溜槽就要很长，至少也要10m甚至16m，平均用13m吧，安放角度13度， 13m*sin13度=13*0.224=2.912m，就是3m高，溜台因此比砂金王要高出3m左右。溜台高度与能耗的关系一般是：装载机装料，20ml柴油/吨米，汽车装料10ml柴油/吨米。计算得需要多消耗柴油约100多升。砂金王用水量是金毡溜槽的80%--90%，取均值，85%，溜台高度降低2.5m，抽水机省力，仅抽水一项，也要节能不少柴油。二砂金王本身的耗能很小，几乎可以不计。综合考虑，这一块能节省1000元/天。

3，砂金王的投资是很少的，是一次到位的投资，一台机器，16000元（2011年RL-1100型售价），寿命长达5---8年，分摊到一年，只有2000元。实际功耗只有0.3kw，每天20小时运转，6度电，折合成柴油机油耗，只有1.5升柴油。易损件和耗材，只有橡胶底板，每张只有100来元，一般能使用3个月左右。机器的保养修理费用，每年有1000元顶到天了。
而常用的固定溜槽（金毡槽），造价不高，每平方米只要200多，总共要3000元可以了，金毡比较贵，质量好的要500多，差的要300多，我们折中，算400元/m好了，要6000元，金毡4个月要全部更换，一年3次，共计要18000元，假如要生产5年，就要购买 90，000 元的金毡，总计3000（溜槽购买）+6000*3次*5年=93，000元。而我们的砂金王，使用5年的话，要消耗胶皮20张，合计2，000元，油耗10000元，维护5000元，总计2000（胶皮费）+10000（电费）+18000（购机费）+5000（维护费）=35000元。比较一下，差别是巨大的。
使用跳汰机费用更大。我们就按相同处理量（RL-1100型）选用跳汰机，购机价格大约是蠕动溜槽的3倍甚至更高，维护费用每年估计至少8000元，能耗是蠕动溜槽的5--8倍，使用寿命约5年。跳汰机选出的精料数量非常庞大，约有20立方米/天，由此引出的运输处理费用也是非常巨大的，必须配置专用精料加工车间，买摇床，买混汞器等。唉，-----头疼死了，不算了。
4，砂金王体积小重量轻，安装运输非常方便。砂金王长度只有3m多长，相比于15m的金毡槽，安装运输要容易的多。他的重量和15m的金毡槽差不多（空槽），体积要小好几倍。安装时，金毡槽要整理一条15m长的平整的13度左右的缓坡，溜台高度也要比砂金王高至少2m，构筑建造这样一个溜台是一个不小的工程，耗资也不小，要命的是，溜台是要经常移动的，费用是有增无减的。
5，砂金王结构合理，易损件很少几乎没有。非常结实耐用。即使有点小毛病，也可以现场快速处理。使用寿命达5---8年。
6，维护和保养异常简单，只要检查胶皮，润滑油和螺丝就OK了。换胶皮，也要几个月一次，根本不是什么大问题。
7，还有一个关键的问题-----处理能力，就是处理量。我推荐的砂金王的处理量是12立方米/小时（RL-1100型），其实这是一个折中的量，是综合考虑量与质的结果，就是考虑它既要多处理，又要有好的回收率（又快又好）。相比而言，相同宽度的砂金王和金毡槽，都达到一个相同的回收率，砂金王的处理能力远大于金毡槽。举例来说，RL-1100型砂金王，和一条1.1m宽的金毡槽（15m长），它们宽度相同，回收率都要求达到80%，那么砂金王的处理量大约是金毡槽的2-3倍。但我反对那种简单的只求量不求质的野蛮选矿。回收率提高一个点，收益是机器的买价的N多倍，小马拉大车的做法，是非常不上算的。
综合考虑，如果能确定保证采矿时间能达到3天，22小时/天，品位能达到0.2g/立方米，每天处理原矿440立方米。从购买，运输，建造溜台，安装，生产，雇工，油耗，水耗，时间，等等诸多环节考虑如下：
回收率-------多收金约8g = 2000 元/天 （）
建造溜台-----省至少 = 1000 元 （）
节省柴油-----省 = 500 元/天 （）
节省清溜时间-1小时 = 200 元/天 （）
合计 = 2700 元/天（不包括建造溜台节省的费用）
砂金王和金毡槽的价格
砂金王（RL-1100型）+运费 =18000 元 （我们以4000km远为标准计算，运费约2000元/台）
金毡槽 （15m） = 8000 元 （如果用短槽，效益太差，还不如用长槽。）
相差 =10000元
设备买价最多只相差10000元，只要3天时间，这多花的10000元就可以收回，这只是初期的收益，远期收益更大。显然这笔投资是合算的，请同志们也算算这笔并不复杂的帐。
有这些理由，难道还不够吗？使用我们的砂金王，必然是一个双赢的结果。
