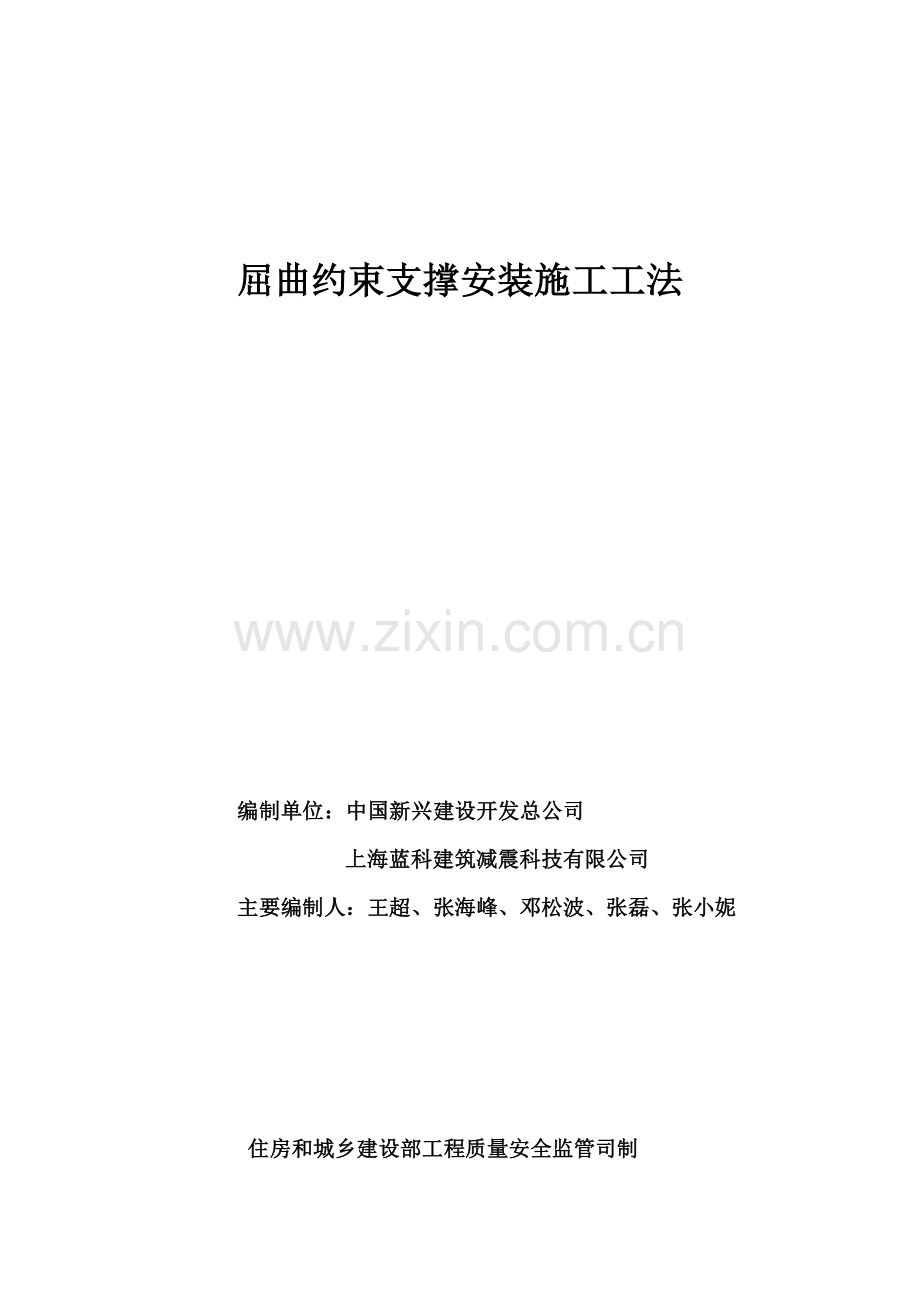

屈曲约束支撑安装施工工法屈曲约束支撑安装施工工法 编制单位：中国新兴建设开发总公司编制单位：中国新兴建设开发总公司 上海蓝科建筑减震科技有限公司上海蓝科建筑减震科技有限公司 主要编制人：王超、张海峰、邓松波、张磊、张小妮主要编制人：王超、张海峰、邓松波、张磊、张小妮 住房和城乡建设部工程质量安全监管司制住房和城乡建设部工程质量安全监管司制 1 1 前言前言 我国一直是地震多发的国家，随着国民经济的发展，人们对提高建筑物抵抗地震灾害的能力、减少地震中人员伤亡财产损失的要求越来越高。在提高结构抗震能力的方法中，屈曲约束支撑是能将承载构件和耗能减震构件合二为一的高效、经济、新技术型的结构构件，通过对普通钢支撑采取约束措施，可以完全避免受压屈曲，效率大大提高，同时屈曲约束支撑在达到其屈服强度极限状态时受压和受拉均可进入屈服状态，且滞回曲线饱满，又能起到良好的耗能减震的作用。屈曲约束支撑在国内外应用已相当广泛，特别是在国外一些地震多发国家，如日本、美国、加拿大等。我国从 2003 年开始在实际建筑物中采用屈曲约束支撑至今，已在许多国家重要的项目工程中采用了屈曲约束支撑抗震技术。但我国并没有相应的屈曲约束支撑施工、验收等统一的标准，远不能满足我国对这种抗震新技术应用急剧增长的需求，因此通过总结人民日报社报刊综合业务楼、河南省人民检察院侦查技术和通讯指挥中心大楼、白沟国际箱包交易中心等工程屈曲约束支撑构件的不同连接节点及不同安装方法，形成了本工法，具有施工简便、提高功效等特点，对同类工程具有显著的指导意义。2 2 特点特点 2.0.1 施工适用范围广，可广泛运用于有抗震要求的各类型建筑。2.0.2 施工质量可靠，能有效确保安装精确度，保证屈曲约束支撑抗震性能的有效发挥。2.0.3 施工操作便利，可操作性强，施工速度快，施工成本低，施工安全系数高，实施效果好。1 3 适用范围 3 适用范围 本工法适用于各类新建工程及改建加固工程中屈曲约束支撑的安装。4 工艺原理 4 工艺原理 屈曲约束支撑做为成品构件，自身性能需经试验抽检满足规范要求后，在工程中安装使用。现场施工时，根据特定工程中屈曲约束支撑自身性能及构造特点要求，通过采用焊接连接、高强螺栓连接、销轴连接或一端销轴一端焊接，以及不同的组合方式连接，使屈曲约束支撑与主体结构连接节点部位可靠连接，并通过工程检测，保证连接质量达到规范要求，确保屈曲约束支撑在主体结构中有效发挥自己的作用。5 工艺流程及操作要点 5 工艺流程及操作要点 5.1 工艺流程 工艺流程 施工准备预埋件安装（混凝土结构）节点板安装支撑运输支撑临时固定支撑连接连接节点检测防腐防火涂装与墙体连接（支撑部位存在有填充墙时）图5.1 施工工艺流程图 5.2 操作要点操作要点 5.2.1 施工准备 1）根据结构形式和屈曲约束支撑型号的不同（见图 5.2.1-1），屈曲约束支撑采取不同的安装方法，承载型屈曲约束支撑安装时与主体同步安装并最终固定，耗能型屈曲约束支撑与屈曲约束支撑阻尼器可先临时固定，在主体安装完毕后再进行最终固定。?图 5.2.1-1 屈曲约束支撑分类图 2）屈曲约束支撑安装前，主体结构框架已施工完成，产品构件已进场并已复验合格，各种安装设备及工具准备齐全。5.2.2 预埋件安装（仅混凝土结构用）1）预埋件形式 在新建混凝土框架工程中必须设置预埋件，预埋件采用新型的腹板开孔 H 型钢板（见图5.2.2-1）。预埋件的条状腹板宽度 S1 与开孔宽度 S2 可以灵活调整，以配合混凝土梁、柱箍筋的布置；预埋件的翼缘 tb1、腹板厚度 tb2 可以根据预埋件的设计承载力要求调整，见表5.1.1。图 5.2.2-1 腹板开孔 H 型钢预埋件节点 表 5.1.1 预埋件规格 预埋件承载力（t）tb1(mm)tb2(mm)栓钉型号 备注 150-300 20 20 16（L=120mm）单侧 8 条 tb2（80mm 宽）300-500 30 30 18（L=120mm）单侧 10 条 tb2（80mm 宽）500-800 40 40 20（L=120mm）单侧 10 条 tb2（80mm 宽）2）预埋件安装方法 预埋件现场施工时，主要顺序为：现场标记预埋件放置位置预埋件吊运预埋件放置 3 到位预埋件固定。安装要点：预埋件安装时应先根据深化图纸标记预埋件安装位置，预埋件腹板应与节点板对齐，预埋件在同一平面内的；预埋件现场采用塔吊或者汽车吊吊运，放置到位后再进行钢筋绑扎；做好临时固定措施，防止预埋件发生移位；钢筋绑扎完后，再次复核预埋件位置，无误后进行混凝土浇筑；混凝土浇筑时，预埋件位置处应振捣密实，可配合使用铁钎捣实，振捣时不要碰到预埋件；根据现场需求，可在预埋件上开排气口，保证振捣密实。5.2.3 节点板安装 1 节点板安装分类 在新建混凝土框架结构中，节点板与预埋件连接；在混凝土框架加固工程中，节点部位无预埋件，需采取后处理方法，屈曲约束支撑设计承载力为 80 吨500 吨时采用包钢板方式，大于 500 吨时采用设计内框钢架方式。1)包钢板形式的安装 外包钢板可采用四面包钢板、三面包钢板两种形式，见图 5.2.3-1 和图 5.2.3-2。图 5.2.3-1 梁四面包钢板加固板节点?图 5.2.3-2 梁三面包钢板加固板节点 外包钢板现场施工顺序为：原结构梁、柱混凝土表面清理棱角打磨成圆角、剔除破损混凝土刷毛、吹净钻植筋孔安装包钢板并焊接焊接节点板锚栓植入并固定帮灌注灌浆料恢复楼板验收。施工要点：梁四面包钢会破除局部楼板，因此要求楼板钢筋不能截断，在包钢板上开槽口穿过钢筋；施工完成后采用内掺早强剂以及微膨胀剂的混凝土对洞口进行恢复；根据实际进行切割下料包钢板，并按照实际钻孔位置相应在钢板上开孔；对于柱顶的包钢板安装时要做好临时固定，待包钢板及节点板焊接完成后，再进行调整安装锚栓。锚栓完全固化后要做拉拔试验，并满足设计要求。2)内框钢架形式的安装 内框钢架由 H 型钢梁和 H 型钢柱拼装成内框架，并通过锚栓技术将内框架固定在原结构梁、柱面上，见图（5.2.3-3）。图 5.2.3-3 内框钢架加固板节点 内框钢架现场施工顺序为：原结构梁、柱混凝土表面清理打磨剔除破损混凝土刷毛、?吹净钻植筋孔安装内框钢柱安装内框钢梁锚栓植入并固定灌注灌浆料。施工要点：要现场测量净宽净高尺寸，根据实际量测结果进行切割下料型钢，并按照实际钻孔位置相应在型钢上开孔；安装内框钢架时，应该先安装钢柱，钢柱通常做成通长；节点板直接焊接在钢梁上，可减少现场焊接，提高焊接质量。2 节点板形式及安装方法 根据屈曲约束支撑的连接方式分为焊接节点板、销轴节点板、螺栓节点板，其中焊接节点板有十字型、H 型转接头等，十字型接头较为常见。节点板现场施工顺序为：现场标记节点板放置位置节点板吊运节点板临时固定校正节点板最终固定。施工要点：应严格按照深化图纸的定位尺寸焊接节点板，使节点板平面内及平面外的偏差在允许范围内，保证屈曲约束支撑的安装长度和安装垂直度（见图5.2.4-1，5.2.4-2）。节点板吊运设备为葫芦吊，根据单个节点板最大自重选定葫芦吊型号；吊运到位后，采取点焊或者加劲板等方法临时固定。校正节点板位置，无误后进行焊接固定。5.2.4 屈曲约束支撑运输 1）支撑堆放 支撑运至现场后可采用塔吊或其它小型起重设备进行卸货，支撑堆放区应干净平整，并垫上软木枋，堆放层数不得超过四层，堆放方式采用重叠交叉井字形堆放，每层屈曲约束支撑之间垫软木枋（以免损伤吊耳）。2）支撑现场运输 屈曲约束支撑现场运输分为垂直运输和水平运输，垂直运输可采用塔吊运输、汽车吊运输、葫芦吊和卷扬机等运输，水平运输可采用自制小推车运输、钢滚轮小车运输，禁止用钢管和撬杠运输，以免损伤构件。3 屈曲约束支撑吊装 1）吊装前应注意事项 支撑安装前应对与支撑连接的上下梁柱节点板进行校核，主要校核内容包括节点板与施工图的偏位（也即平面内偏移，图 5.2.4-1）以及节点板在安装过程中出现的平面外偏移（图5.2.4-2），偏差应满足表 7.2.1 要求。?图 5.2.4-1 节点板偏位（以两端焊接为例）图 5.2.4-2 节点板平面外偏移 注：实线为屈曲约束支撑设计位置，虚线为可能出现的偏差位置。2）当节点板偏移量超过允许偏移量控制范围时，应由结构施工单位采取相应的措施予以纠偏、矫正后方可开始屈曲约束支撑的安装。3）屈曲约束支撑绑扎与起吊 成品支撑构件自带有专用的吊耳（沿支撑长度有两道），可直接穿入吊索进行绑扎吊装，穿入吊索时，不得只穿部分吊耳，支撑有吊耳的面要朝上；起吊为两端不等高起吊，首先牵拉支撑下端达到安装部位，再牵拉支撑上端达到安装部位；牵拉过程中要做好安全措施。5.2.5 临时固定 屈曲约束支撑临时固定主要采用焊接钢片法和螺栓安装法技术。十字型接头焊接连接的屈曲约束支撑在工程中应用较为广泛，安装时常采用钢片焊接做临时固定。(见图 5.2.5-1)螺栓安装法主要应用于高强螺栓型屈曲约束支撑、H 型接头的焊接型屈曲约束支撑以及自身重量较大的屈曲约束支撑。对于高强螺栓型屈曲约束支撑的临时固定，即先安装部分普通螺栓，满足支撑自重起到临时固定作用；对于 H 型接头的焊接型屈曲约束支撑，H 型接头腹板较宽，支撑接头及节点板可在工厂制作时开好临时安装螺栓孔，现场安装时采用普通螺栓进行临时固定；对于自身重量较大的屈曲约束支撑，焊接钢片法不能满足时，可采用螺栓安装法。?图 5.2.5-1 焊接钢片法临时固定 5.2.6 支撑连接 屈曲约束支撑连接即屈曲约束支撑与主体节点板连接，节点连接形式主要有以下四种连接形式：1）两端焊接型屈曲约束支撑焊接连接（见图 5.2.6-1）：屈曲约束支撑牵拉到位后，对支撑下端临时固定，通过牵拉支撑上端以及撬动支撑前后面进行上端就位并临时固定；临时固定后再对支撑两端进行校正，校正后先焊接支撑的下端节点，再焊接上端节点。屈曲约束支撑上节点下节点 两端焊接型屈曲约束支撑焊接连接 图 5.2.6-1 屈曲约束支撑两端焊接型（以十字型接头为例）十字型接头是焊接型屈曲约束支撑焊接连接常用接头，现场焊接采用下列焊接顺序：加强板与节点板连接焊接加强板与支撑弹性头对接节点板与支撑弹性头对接，（见图5.2.6-2）。?图 5.2.6-2 节点板焊接顺序 2）两端高强螺栓型屈曲约束支撑螺栓连接（见图 5.2.6-3）：屈曲约束支撑上节点下节点 两端高强螺栓型屈曲约束支撑螺栓连接 图 5.2.6-3 两端高强螺栓型支撑图 连接板长度应比设计长度大 20mm，与屈曲约束支撑相连的孔在工厂钻好，与现场节点板相连的孔采用现场钻孔。屈曲约束支撑牵拉到位后，安装临时螺栓进行临时固定。临时固定螺栓个数为接头螺栓总数的 1/3 以上且每个接头不少于两个，冲钉穿入数量不宜多于临时螺栓的 30%。组装时先用冲钉对准孔位，在适当位置插入临时螺栓，用扳手拧紧。不准用高强螺栓兼作临时螺栓，以防螺纹损伤。临时固定好后进行校正，校正完成后安装高强螺栓，安装高强螺栓时按照钢结构高强螺栓连接设计、施工及验收规程等进行。3）两端销轴型屈曲约束支撑销轴连接（见图 5.2.6-4）：销轴运至现场后要做好保存和标记，屈曲约束支撑牵拉到位后，先将支撑下端销轴插入?进行临时固定，葫芦不撤出，下端销轴插入后再通过牵拉及撬动使支撑上端就位插入销轴；临时固定后，再对支撑位置进行校正；校正完毕后，将支撑两端的销轴盖紧固并旋紧固定螺丝。屈曲约束支撑下节点上节点 两端销轴型屈曲约束支撑销轴连接两端销轴型屈曲约束支撑销轴连接 图 5.2.6-4 两端销轴型支撑图 为了提高屈曲约束支撑销轴安装的精度，充分发挥其抗震耗能作用，在销轴连接时采取以下措施：a、与支撑相连接的连接板采用低合金高强度钢（主要为 Q390/Q420），增加安全性，降低连接板的厚度。b、连接板需要与支撑耳板配套加工（见图 5.2.6-5），全部由屈曲约束支撑生产单位加工，销轴插入耳孔后的活动间隙由原来的 2-2.2mm 提升至 0.3-0.5mm，精度提升了 5-6 倍，构件受力性能得到提升。c、主体结构梁柱在屈曲约束部位都伸出一块接头板，见图 5.2.6-6 所示，然后与屈曲约束支撑节点板焊接，见图 5.2.6-6 所示。图 5.2.6-5 连接板与屈曲约束支撑耳 1?图 5.2.6-6 主体梁柱部位伸出接头板 4）一端销轴一端焊接型屈曲约束支撑连接时方法及要点参照 5 中的第 1 条和第 3 条。一端销轴一端焊接型屈曲约束支撑的下端连接方式为销轴连接，上端连接方式为焊接连接。5.2.7 连接节点检测 屈曲约束支撑与结构连接节点需进行检测，连接节点检测包括：1）连接焊接的检测：对接连接焊缝进行探伤检查（超声波探伤），并且应达到规范要求。2）高强螺栓连接的检测：标记好初拧及终拧完毕的螺栓，当天安装的高强螺栓应终拧完毕，防止漏拧。3）销轴连接的检测：检查销轴与连接板以及销轴与孔壁间的间隙是否满足设计要求；检查紧固螺丝是否拧紧。5.2.8 防腐防火涂装 屈曲约束支撑应根据约束机制的不同，设计具有不同的防火要求。当采用纯钢约束体系，则应做防火保护，且其防火等级等同于相应的普通钢支撑。采用填充材料约束体系，且套筒内填充材料具有隔热性能的不燃烧材料时，自由伸缩段和封头板必须做防火保护，套筒可不做防火保护；当套筒内填充材料不具有隔热性能时，自由伸缩段、封头板及套筒均应作防火保护。屈曲约束支撑按设计要求进行正常维护，防腐要求参见 钢结构工程施工质量验收规范GB50205 中的有关规定。5.2.9 与墙体连接（支撑部位存在有填充墙时）填充墙主要有砌体填充墙（普通多孔砖墙、加气混凝土砌块墙）和轻质龙骨隔墙两种，屈曲约束支撑与填充墙连接方案分为两种（见图 5.2.9-1）。1）屈曲约束支撑与砌体填充墙连接施工顺序如下：1?屈曲约束支撑上部焊接双角钢支撑上部墙体墙体横向拉结筋通长拉结构造柱钢筋焊接在屈曲约束支撑节点板处墙体砌筑浇捣构造柱混凝土双角钢与屈曲约束之间间隙填缝。a、屈曲约束支撑与普通填充墙连接 b、屈曲约束支撑与轻质龙骨隔墙连接 图 5.2.9-1 屈曲约束支撑与墙体连接构造 施工要点：墙体横向拉结筋施工及构造柱施工时，使用连接夹与支撑两侧拉结筋连接，保证拉结筋通长。钢筋碰到上节点时，可将构造柱钢筋直接焊接在节点板的端面加强板上。墙体粉刷时，在支撑部位要做一层镀锌钢丝网，镀锌钢丝网用镀锌钢丝及射钉与墙体固定，确保墙体粉刷不开裂。2）屈曲约束支撑与轻质龙骨隔墙连接施工顺序如下：屈曲约束支撑部位墙体放线墙基施工安装沿地、沿顶龙骨安装竖向龙骨（包括门口加强龙骨）、横撑龙骨、通贯龙骨各种洞口龙骨加固（见图 5.2.9-1b）。6 材料与设备 6 材料与设备 6.1 主要材料技术参数 主要材料技术参数 6.1.1 屈曲约束支撑的芯板屈服段钢材性能应符合下表 6.1.1 要求：表 6.1.1 屈曲约束支撑芯板屈服段钢材性能指标 屈曲约束支撑类型 屈强比 伸长率 冲击功韧性 屈服强度 波动范围 耗能型屈曲约束支撑 0.8 30%27J（常温）Q100LY(80 MPa 120 MPa)Q160LY(140 MPa 180 MPa)Q225LY(205 MPa 245 MPa)Q235 (235 MPa 295 MPa)屈曲约束支撑型阻尼器 0.8 40%27J（0）Q100LY(80 MPa 120 MPa)Q160LY(140 MPa 180 MPa)Q225LY(205 MPa 245 MPa)?承载型屈曲约束支撑 0.8 20%27J（常温）Q235(235 MPa)Q345(345 MPa)0.85 20%27J（常温）Q390(390 MPa)Q420(420 MPa)注：低屈服点钢材命名参考国家规范建筑用热轧低屈服强度钢板和钢带的规定。6.1.2 屈曲约束支撑芯板材料和套管材料均应提供产品质量保证书并做材料复检，提供复检报告，并符合国家标准碳素结构钢（GB/T 700）、低合金高强度结构钢（GB/T 1591）及建筑用热轧低屈服强度钢板和钢带的要求。6.1.3 屈曲约束支撑构件所采用的其它钢材质量指标应符合国家标准 碳素结构钢（GB/T 700）或低合金高强度结构钢（GB/T 1591）的要求，并提供产品质量证明书。6.2 主要施工机械设备主要施工机械设备 6.2.1 本工法所需要设备如表 6.2.1 所示。表 6.2.1 主要设备 序号 设 备 名 称 型号 用途 备注 1 塔吊或汽车吊 满足支撑自重要求 用于屈曲约束支撑的吊装 根据工程规模确定 2 水平倒运小车 满足支撑自重要求 用于屈曲约束支撑楼层内水平运输 3 红外线激光水平仪（1mm7mm）/用于节点平面内定位 4 CO2 气体保护焊机/用于屈曲约束支撑的焊接 5 直流焊机/用于屈曲约束支撑的焊接 6 手动葫芦 满足支撑自重要求 用于屈曲约束支撑的吊装 7 质量控制 7 质量控制 7.1 一般规定一般规定 7.1.1 屈曲约束支撑不得当作一般的钢结构构件来制作，必须由拥有对应产品专利的钢结构专业厂家作为专业产品来生产；钢结构专业厂家必须拥有安全生产许可证，拥有屈曲约束支撑生产能力，且其屈曲约束支撑生产的管理应通过 ISO 质量管理体系认证。7.1.2 屈曲约束支撑作为钢结构专业承包工程中制作与施工安装相应分项工程中的检验批进行验收。?屈曲约束支撑进场验收资料应包含：钢结构工程专业承包企业资质（三级及以上）、安全生产许可证、产品质保书、产品芯材材料质保书及材料复检报告、产品出厂第三方检验CMA 报告（应符合相关国家规范及设计图纸要求）；屈曲约束支撑竣工验收资料应包含：钢结构安装施工验收资料。其中，屈曲约束支撑构件与框架的连接施工验收应符合国家标准钢结构工程施工质量验收规范（GB50205）的相关规定；高强螺栓连接、焊接连接方式的施工验收应符合国家标准钢结构工程施工质量验收规范（GB50205）的相关规定；销轴连接方式的施工验收应符合设计要求。7.2 质量要求质量要求 7.2.1 屈曲约束支撑安装前应对与支撑连接的上、下梁柱节点进行位置检查，主要检查内容包括节点与施工图的偏位（见图 5.2.5-1）以及节点板在施工过程中出现的出平面偏移（见图 5.2.5-2）。当超出允许偏差范围时，应采取相应的措施予以纠偏，矫正后方可开始屈曲约束支撑的安装。表 7.2.1 屈曲约束支撑节点偏移量允许范围 节点板厚 t(mm)上下节点板净距偏差 a(mm)上下节点板平面外偏移 b(mm)t20 3mm 5mm 20t50 3mm 5mm 50t 5mm 10mm 7.2.2 焊条、焊丝、焊剂等焊接材料与母材的匹配应符合设计要求及现行国家标准钢结构焊接规范（GB50661）的规定；焊缝外形尺寸应符合现行国家标准钢结构焊缝外形尺寸（GB10854）的规定；一级、二级焊接接头的焊缝内部缺陷应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级（GB11345）的分级规定，焊缝质量等级及缺陷应符合国家标准钢结构焊接规范（GB50661）的分级规定。7.2.3 屈曲约束支撑的变形和涂装应符合设计要求，运输、堆放和吊装等造成的支撑变形或涂层脱落，应进行矫正和修补；屈曲约束支撑各项尺寸偏差应满足表 7.2.3 要求。表 7.2.3 屈曲约束支撑尺寸偏差要求 项次 支撑长度 宽 高 外径 侧弯矢量 扭曲 偏差要求 3mm 2mm 2mm 2mm L/1000，且10mm h(d)/250，且5mm 注：L支撑长度；h支撑高度；d支撑外径。?7.2.4 锚栓抗拔试验满足混凝土结构后锚固技术规程（JGJ145-2004）要求。8 安全措施 8 安全措施 8.0.1 屈曲约束支撑安装施工的安全措施应符合建筑施工高处作业安全技术规范（JGJ80）、建筑施工安全检查标准、建设安装工人安全技术操作规程的有关规定。特别要做好高空作业的防护措施。8.0.2 电、气焊等特殊工种作业人员应持证上岗，配备劳动保护用品，并严格执行用火管理制度，安排看火人，配备灭火器材，预防火灾事故。8.0.3 施工机具在使用前应进行严格检查，符合规定后方可使用。8.0.4 现场临时用电必须严格按照 施工现场临时用电安全技术规范 的有关规定执行。8.0.5 制定详细的屈曲约束支撑搬运方案，1 吨以上、5 吨以下（含 5 吨）的构件水平运输线路，均应在楼层面上铺设钢板；5 吨以上的构件水平运输，则应在楼面上铺设型钢导轨或走管。8.0.6 屈曲约束支撑吊起后，严禁操作人员在屈曲约束支撑下作业，并做好屈曲约束支撑的牵引和引导工作，防止撞击设备及人员。9 环保措施 9 环保措施 9.0.1 屈曲约束支撑焊接时采取遮挡措施，避免电焊弧光外泄。9.0.2 屈曲约束支撑施工时应选择功率与负载相匹配的施工机械设备，避免大功率机械施工设备低负载长时间运行，同时应做好机械维修保养工作，使机械设备保持低耗、高效的状态。9.0.3 屈曲约束支撑包装纸等杂物要随时清理，堆放在指定地点，确保场容清洁，活完场清。合理布置施工现场，做到文明施工。9.0.4 现场屈曲约束支撑安装施工剩余的边角料等，及时分拣到一起，防止污染环境和堆放杂乱而造成人员的碰伤。9.0.5 现场拆卸装运物品必须注意轻拿轻放，禁止抛扔产生噪音。?10 效益分析 10 效益分析 10.0.1 经济效益 本工法便捷实用，施工操作性强，方便人员组织，可缩短工期，节约施工材料，降低成本。节省成本费用以人民日报社报刊综合业务楼为例，经济分析见下表 10.0.1。表 10.0.1 使用屈曲约束支撑节省工程造价费用 结构类型 支撑杆件数量1 结构总用钢量2 节省结构 用钢量3 节省普通支撑用钢量4 节省费用总计 框架屈曲约束支撑结构 890 根 20817t 500t 1665t 1082.5 万 框架普通支撑结构 2200 根 21317t 注：注：1 支撑杆件数量指根据结构类型，在确保相同结构抗震性能情况下，需要的屈曲约束支撑或普通支撑杆件数量；2 结构总用钢量指主体结构在分别使用屈曲约束支撑或普通支撑情况下，结构本身的总用钢量；3 节省结构用钢量指主体结构使用屈曲约束支撑相较使用普通支撑节省的用钢量；4 节省普通支撑用钢量指使用屈曲约束支撑相较使用普通支撑节省的支撑本身用钢量。10.0.2 社会效益 1 本工法施工安全，质量好，得到业主、监理以及质量监督站的认可。2 本工法通过对多个工程实例的运用总结，解决了屈曲约束支撑在不同类型的建筑工程中安装应用的难题，连接节点设计合理，安装方法方便快捷，既能充分发挥出支撑的抗震性能，又便于操作和施工，扩大了屈曲约束支撑在建筑工程中的应用范围，可以保证结构抗震性能，确保工程质量，提高整体工程抗震水平，具有良好的社会效益和较强的推广应用价值。11 应用实例 11 应用实例 11.0.1 人民日报社报刊综合业务楼工程 本工程 2010 年 11 月 30 日开工，计划竣工日期为 2014 年 2 月 6 日竣工，其中，屈曲约束支撑安装工期为 2012 年 3 月至 2012 年 9 月。人民日报社综合业务楼处在北京市 CBD 东扩的核心位置，与中央电视台（CCTV）大楼遥相呼应，由国际会议中心，图书馆，报业大厦等一系列建筑所组成，总建筑面积 137883。该项目地上 32 层，地下 3 层，高 180m，采用?钢框架屈曲约束支撑体系，共采用了屈曲约束支撑 890 根，其中，单根构件最大重量3.4t 最大屈服承载力为 6650KN，长度 5790mm，布置楼层为 1-32 层。人民日报社报刊综合业务楼工程屈曲约束支撑采用后装法施工，连接形式有两端焊接型、两端高强螺栓型、一端焊接一端销轴型。垂直运输采用电动卷扬机从楼层较大洞口向上提升，水平运输采用自制小推车运输，吊装采用手拉葫芦，焊接采用CO2气体保护焊，焊丝为E501T-1。本工程被评为北京市结构长城杯金奖和中国钢结构金奖。11.0.2 河南省人民检察院侦查技术和通讯指挥中心大楼 河南省人民检察院侦查技术和通讯指挥中心大楼，是河南省人民检察院重点扩建项目，位于郑州市郑汴路与商贸路西北角，由分布在原有中心大楼东西两侧的两栋单体组成，建筑总面积为18623.04，建筑总高度为63m，共17层，地下1层，地上16层结构类型为框架剪力墙结构。河南省人民检察院侦查技术和通讯指挥中心大楼共使用86根TJ型屈曲约束支撑，标高15.500m一下采用人字型和V字形支撑布置，4层以上采用单斜撑支撑布置，通过布置屈曲约束支撑增强了主体结构抗扭刚度，同时增加主体结构的抗震耗能能力。现场屈曲约束支撑采用后装法安装施工，减少了交叉作业，增大了安装独立性，方便现场施工中吊装、焊接等施工难点，有效保证了屈曲约束支撑的安装质量和进度。11.0.3 白沟国际箱包交易中心工程 白沟国际箱包交易中心位于保定市白沟新城，单体建筑面积约 50 万平方米，建成后将成为中国单体最大的箱包交易商场。建筑物东西长 774 米，南北长 164 米，地上四层，地下一层，檐高 21.30m。采用约束混凝土柱组合梁框架结构，框架柱为约束混凝土柱，框架梁为 H 型钢结构梁，楼板为整体式预应力预制空心楼板，局部应用屈曲约束支撑体系，共采用了屈曲约束支撑 348 根，其中，单根构件最大重量 1.2t，最大屈服承载力为 5000KN，长度5190mm，布置楼层为地下一层至四层。在工程实施过程中，建设、设计、监理、施工和产品生产厂家等参建单位的工程技术人员，严格控制施工质量，根据工程实际情况，积极创新、优化施工方案、改进工艺、提高生产效率、降低施工成本，取得了显著质量、工期、经济和社会综合效益。?北京市住房和城乡建设委员会关于公布20112012年度北京市工法名单的通知?北京市住房和城乡建设委员会关于公布20112012年度北京市工法名单的通知?20112012年度北京市工法名单?20112012年度北京市工法名单2?20112012年度北京市工法名单?北京市工程建设工法审定证书?评审意见?审定委员会委员名单?简 要 技 术 说 明 及 主 要 技 术 性 能 指 标 人民日报社报刊综合业务楼处在北京市 CBD 东扩的核心位置，建成后将成为北京新的地标，建筑造型呈“人”字型分布，平面由核心筒、外框柱及三榀格构组合柱组成，先向外扩、再向里收在屋顶合拢。该项目地上 32 层，地下 3 层，高 180m，采用钢框架屈曲约束支撑体系，共采用了屈曲约束支撑 890 根，其中，单根构件最大重量 3.4t，最大屈服承载力为 6650KN，长度 5790mm，布置楼层为 1-32 层。人民日报社报刊综合业务楼工程屈曲约束支撑由上海蓝科建筑减震科技有限公司生产，由中国新兴建设开发总公司安装施工。中国新兴建设开发总公司和上海蓝科建筑减震科技有限公司共同开展了“屈曲约束支撑施工技术研究与应用”课题，从理论分析、试验验证、工程应用三个方面对屈曲约束支撑施工技术进行了系统、全面的研究，研究成果提供了多项可供直接应用的新方法、新技术、新方案，指导了工程施工，降低了工程风险，节约了工程投资，保证了工程质量。主要成果应用具体如下：1、屈曲约束支撑临时固定技术；传统后装法中结构主体封顶后再进行屈曲约束支撑的安装，这将影响施工整体进度。本技术解决了传统方法影响工期，又能确保屈曲约束支撑不承受竖向荷载作用。为后续工程使用提供了指导做法。2、屈曲约束支撑焊接连接技术；经过理论分析、试验验证，总结得出最优焊接顺序为，保证了屈曲约束支撑与主体结构的可靠连接，确保支撑构件的受力性能及施工质量。3、屈曲约束支撑高精度销轴连接技术；传统的销轴连接技术中销轴比孔径小 2mm，使得屈曲约束支撑无法发挥其耗能作用，严重影响到建筑结构的抗震性能。高精度销轴连接技术采用各块连接板整体加工，整体安装，能最大程度发挥屈曲约束支撑的效果以及作用。4、屈曲约束支撑与混凝土结构连接技术；现有的支撑与混凝土结构连接技术仍需进一步研究，本技术提出了一种新型的腹板开孔 H 型钢预埋件节点形式。采用数值模拟试验验证修正数值模型参数分析提出设计公式的技术路线对该类节点进行了大量理论分析与试验研究，结论是该种连接形式是安全可靠?的。5、屈曲约束支撑与既有结构连接技术；屈曲约束支撑在既有建筑结构抗震加固、改造等工程中使用时还没有可供直接使用的方法，本研究根据屈曲约束支撑的特点，结合传统建筑结构加固方法，提出了外包钢板连接节点，内框钢架连接两种方法。这些技术的采用解决了屈曲约束支撑的连接问题，又能使得既有结构与新增加的屈曲约束支撑有效共同工作，发挥抗震性能优越的特征。6、屈曲约束支撑与填充墙连接技术。本技术避免了填充墙直接作用在屈曲约束支撑上，保证了其承载力和减震耗能性能的充分发挥。解决了屈曲约束支撑与填充墙连接的难点。在工程实施过程中，建设、设计、监理、施工和产品生产厂家等参建单位的工程技术人员，严格控制施工质量，根据工程实际情况，积极创新、优化施工方案、改进工艺、提高生产效率、降低施工成本，取得了显著质量、工期、经济和社会综合效益。?推 广 应 用 前 景 与 措 施 近年来，屈曲约束支撑作为一种新型结构抗震构件正在得到越来越广泛的应用，屈曲约束支撑为集承载和耗能为一体的特殊结构构件，在施工时既要保证设计对构件的承载力要求，也要保证构件的减震耗能要求，因而其应用有特殊性。但现有屈曲约束支撑的安装均按照普通钢支撑构件的安装方法进行施工，致使构件因安装误差，部分减震耗能的性能不能有效发挥，影响构件在工程中的实施效果。屈曲约束支撑施工技术研究与应用关键技术的研究，对今后屈曲约束支撑在安装过程中如何保证抗震和耗能性能的充分发挥提供了理论指导，从理论上解释了屈曲约束支撑构件现场临时固定后最终固定应需满足的条件；对屈曲约束支撑焊接连接节点不同焊接顺序进行研究，找出最合理的节点焊接顺序；针对屈曲约束支撑与混凝土结构、既有结构以及填充墙连接节点没有可遵循或可参考连接形式，提出新的节点连接形式并进行理论分析和试验验证。解决了屈曲约束支撑与钢结构、新建混凝土结构、既有混凝土结构的连接节点问题以及与填充墙的连接构造问题，为后续屈曲约束支撑在工程建设中的应用提供经验和依据，具有广阔的前景。目前根据本科技成果已成功获得北京市级工法，正在编制并申报国家级工法屈曲约束支撑安装施工工法，同时计划编制并申报北京市地方标准屈曲约束支撑施工技术规程。该科技成果以其卓越的技术优势，显著的经济效益，正在我公司及业内相关施工领域逐步推广。3?主 要 技 术 文 件 目 录 及 来 源 鉴定技术文件（1）“屈曲约束支撑施工技术研究与应用”鉴定大纲（2）“屈曲约束支撑施工技术研究与应用”研究工作报告（3）“屈曲约束支撑施工技术研究与应用”技术研究报告：3.1、屈曲约束支撑临时固定技术；3.2、屈曲约束支撑焊接连接技术；3.3、屈曲约束支撑高精度销轴连接技术；3.4、屈曲约束支撑与混凝土结构连接技术；3.5、屈曲约束支撑与既有结构连接技术；3.6、屈曲约束支撑与填充墙连接技术。（4）科技成果查新报告（5）本项目应用和效益证明（6）与本项目相关的专利（7）与本项目相关的论文（8）与本项目相关的试验和检测报告 3?鉴 定 委 员 会 专 家 测 试 报 告 测试组长：签字 成员：、年 月 日?主 要 研 制 人 员 名 单 序序 号号 姓姓 名名 性别性别 出出 生生 年年 月月 技术职称技术职称 文化程度文化程度 （学位）（学位）工工 作作 单单 位位 对对 成成 果果 创创 造造 性性 贡贡 献献 1 王 超 男 1970-12 高级工程师 硕士 中国新兴建设开发总公司一公司 主持科研课题，提出优化方案 2 宫 海 男 1976-5 高级工程师 博士 上海蓝科建筑减震科技有限公司 审查科研方案，具体协调执行科研方案 3 李 栋 男 1974-2 高级工程师 硕士 中国新兴建设开发总公司 提供技术指导，参与成果总结 4 张 磊 男 1975-6 高级工程师 硕士 中国新兴建设开发总公司一公司 提供技术指导 5 张小妮 女 1966-4 教授级高工 硕士 中国新兴建设开发总公司一公司 参与成果总结 6 胡大柱 男 1980-11 高级工程师 博士 上海蓝科建筑减震科技有限公司 组织方案在现场实施，并实施监测 7 郭建好 男 1980-6 工程师 专科 上海蓝科建筑减震科技有限公司 对科研成果进行总结、分析 8 邓松波 男 1986-12 工程师 本科 中国新兴建设开发总公司一公司 对科研成果进行总结、分析 9 张海峰 男 1979-1 高级工程师 硕士 中国新兴建设开发总公司一公司 参与成果总结 10 王宪璋 男 1972-5 高级工程师 硕士 中国新兴建设开发总公司钢结构公司 参与成果总结?11 郝 慧 女 1980-12 工程师 硕士 中国新兴建设开发总公司 资料收集及整理 12 宋波 男 1970-10 高级工程师 本科 中国新兴建设开发总公司一公司 参与成果总结 13 常 燕 女 1977-11 高级工程师 硕士 中国新兴建设开发总公司一公司 参与成果总结 14 袁 慧 女 1979-12 工程师 本科 中国新兴建设开发总公司一公司 参与成果总结 15 刘殿胜 男 1982-12 工程师 专科 中国新兴建设开发总公司一公司 参与成果总结 16 陆 涛 男 1981-3 工程师 博士 中国新兴建设开发总公司一公司 参与成果总结 17 原志强 男 1986-10 工程师 本科 上海蓝科建筑减震科技有限公司 参与成果总结 18 夏 萌 男 1988-8 工程师 本科 上海蓝科建筑减震科技有限公司 参与成果总结 19 杨 磊 男 1981-7 工程师 本科 上海蓝科建筑减震科技有限公司 参与成果总结?科 技 成 果 登 记 表 成 果 名 称 屈曲约束支撑施工技术研究与应用 研究起始时间 2011 年 6 月 研究终止时间 2013 年 11 月 成果第一完成单位 单位名称 中国新兴建设开发总公司 隶属省部 代码 000000 名称 国务院国有资产监督管理委员会 所在地区 代码 110108 名称 单位属性（5）1.独立科研机构 2.大专院校 3.工矿企业 4.集体个体 5.其他 联 系 人 郝慧 邮政编码 100039 联系电话 1.68227684 2.13581610637 通信地址 北京市海淀区太平路 44 号院 鉴 定 日 期 2013.11.13 鉴定批准日期 2013.11.13 组 织 鉴 定 单 位 名 称 北京市住房和城乡建设委员会 成果有无密级（0）0-无 1-有 密 级（）1-秘密 2-机密 3-绝密 成 果 水 平（1）1-国际领先 2-国际先进 3-国内领先 4-国内先进 任 务 来 源（3）1-国家计划 2-省部计划 3-计划外 应用行业大类（04）01-农、林、牧、渔、水利 02-工业 03-地质普查和勘探业 04-建筑业 05-交通运输、邮电通讯业 06-商业、饮食、物资供销和仓储业 07-房地产、公用事业居民和咨询服务业 08-卫生、体育、社会、福利业 09-教育、文化、艺术、广播和电视业 10-科学研究和综合技术服务业 11-金融、保险业 12-其他行业 应 用 情 况（1）1-已应用 未应用原因 A-无接产单位 B-缺乏资金 C-技术不配套 D 工业实验前成果 E-其它 转 让 范 围（1）1-允许出口 2-限国内转让 3-不转让 科 研 投 资（万元）应 用 投 资（万元）国 家 投 资 0 国 家 投 资 0 地方、部门投资 0 地方、部门投资 0 其他单位投资 0 其他单位投资 30 合 计 0 合 计 30 本 年 度 经 济 效 益（万元或万美元）新 增 产 值 0 新 增 利 税 0 其 中 创 收 外 汇 0?人民日报社报刊综合业务楼工程应用证明4?人民日报社报刊综合业务楼工程施工许可证4?白沟国际箱包交易中心工程应用证明?白沟国际箱包交易中心工程施工许可证?河南省人民检察院侦查技术和通讯指挥中心大楼工程应用证明?河南省人民检察院侦查技术和通讯指挥中心大楼工程施工许可证?社会效益经济效益分析4?主要完成单位意见?工法无争议声明?5?5?5?6?6?6?7?7?一种混
