西门子 X300参数.doc

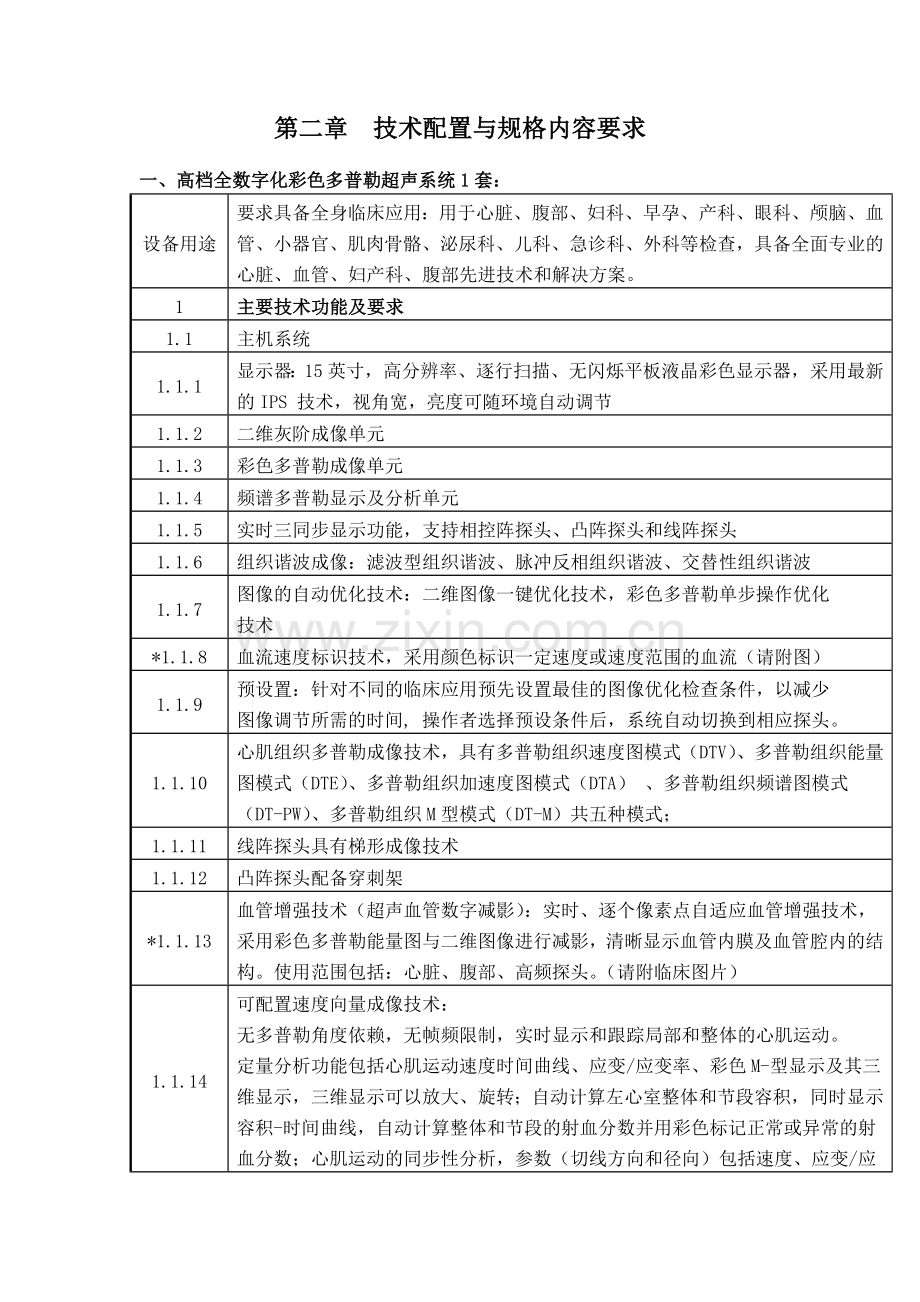

第二章 技术配置与规格内容要求
一、高档全数字化彩色多普勒超声系统1套：
设备用途
要求具备全身临床应用：用于心脏、腹部、妇科、早孕、产科、眼科、颅脑、血管、小器官、肌肉骨骼、泌尿科、儿科、急诊科、外科等检查，具备全面专业的心脏、血管、妇产科、腹部先进技术和解决方案。
1
主要技术功能及要求
1.1
主机系统
1.1.1
显示器：15英寸，高分辨率、逐行扫描、无闪烁平板液晶彩色显示器，采用最新的IPS 技术，视角宽，亮度可随环境自动调节
1.1.2
二维灰阶成像单元
1.1.3
彩色多普勒成像单元
1.1.4
频谱多普勒显示及分析单元
1.1.5
实时三同步显示功能，支持相控阵探头、凸阵探头和线阵探头
1.1.6
组织谐波成像：滤波型组织谐波、脉冲反相组织谐波、交替性组织谐波
1.1.7
图像的自动优化技术：二维图像一键优化技术，彩色多普勒单步操作优化
技术
*1.1.8
血流速度标识技术，采用颜色标识一定速度或速度范围的血流（请附图）
1.1.9
预设置：针对不同的临床应用预先设置最佳的图像优化检查条件，以减少
图像调节所需的时间, 操作者选择预设条件后，系统自动切换到相应探头。
1.1.10
心肌组织多普勒成像技术，具有多普勒组织速度图模式（DTV）、多普勒组织能量图模式（DTE）、多普勒组织加速度图模式（DTA） 、多普勒组织频谱图模式（DT-PW）、多普勒组织M型模式（DT-M）共五种模式；
1.1.11
线阵探头具有梯形成像技术
1.1.12
凸阵探头配备穿刺架
*1.1.13
血管增强技术（超声血管数字减影）：实时、逐个像素点自适应血管增强技术，采用彩色多普勒能量图与二维图像进行减影，清晰显示血管内膜及血管腔内的结构。使用范围包括：心脏、腹部、高频探头。（请附临床图片）
1.1.14
可配置速度向量成像技术：
无多普勒角度依赖，无帧频限制，实时显示和跟踪局部和整体的心肌运动。

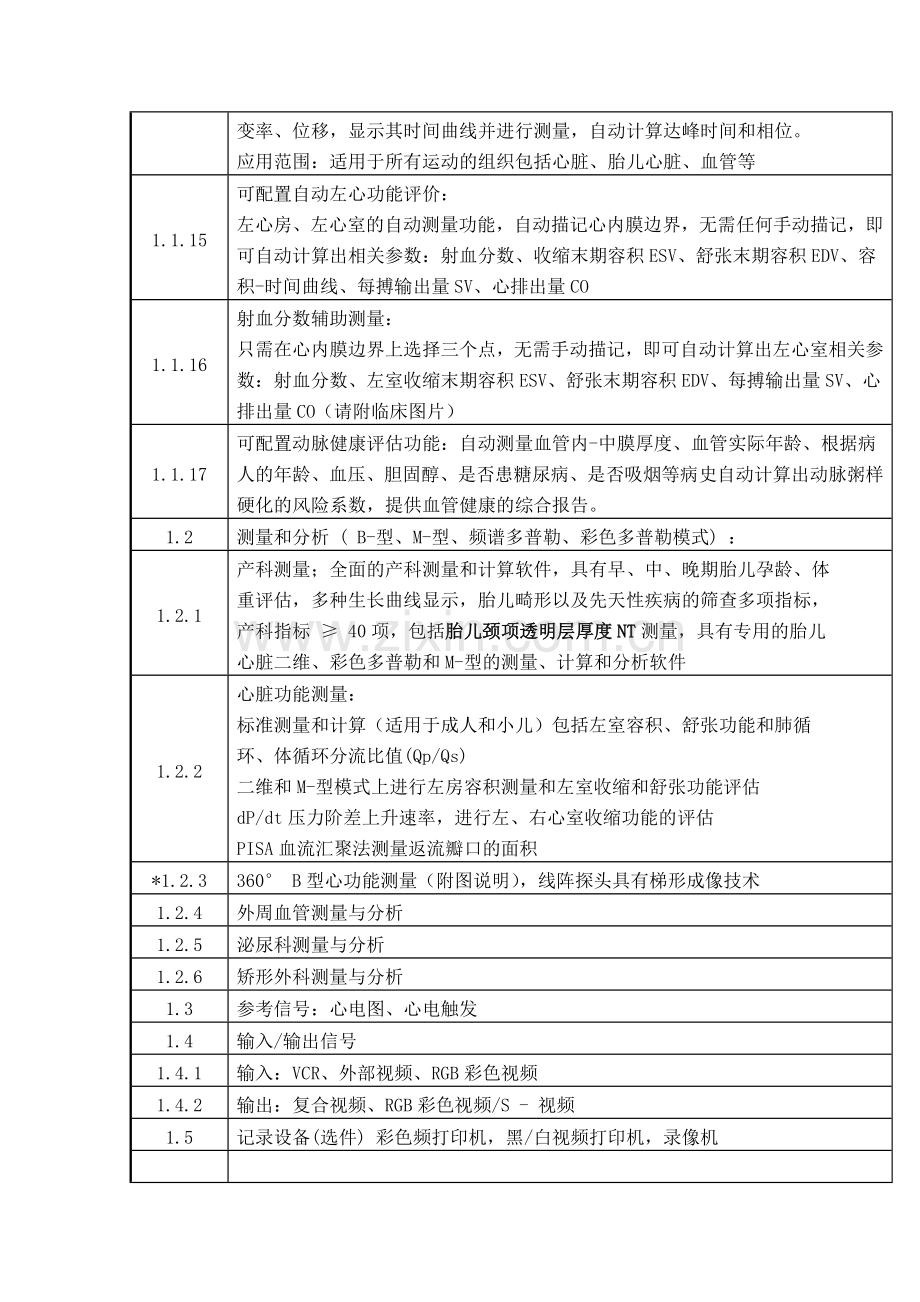

定量分析功能包括心肌运动速度时间曲线、应变/应变率、彩色M-型显示及其三维显示，三维显示可以放大、旋转；自动计算左心室整体和节段容积，同时显示容积-时间曲线，自动计算整体和节段的射血分数并用彩色标记正常或异常的射血分数；心肌运动的同步性分析，参数（切线方向和径向）包括速度、应变/应变率、位移，显示其时间曲线并进行测量，自动计算达峰时间和相位。
应用范围：适用于所有运动的组织包括心脏、胎儿心脏、血管等
1.1.15
可配置自动左心功能评价：
左心房、左心室的自动测量功能，自动描记心内膜边界，无需任何手动描记，即可自动计算出相关参数：射血分数、收缩末期容积ESV、舒张末期容积EDV、容积-时间曲线、每搏输出量SV、心排出量CO
1.1.16
射血分数辅助测量：
只需在心内膜边界上选择三个点，无需手动描记，即可自动计算出左心室相关参数：射血分数、左室收缩末期容积ESV、舒张末期容积EDV、每搏输出量SV、心排出量CO（请附临床图片）
1.1.17
可配置动脉健康评估功能：自动测量血管内-中膜厚度、血管实际年龄、根据病人的年龄、血压、胆固醇、是否患糖尿病、是否吸烟等病史自动计算出动脉粥样硬化的风险系数，提供血管健康的综合报告。
1.2
测量和分析 ( B-型、M-型、频谱多普勒、彩色多普勒模式) ：
1.2.1
产科测量；全面的产科测量和计算软件，具有早、中、晚期胎儿孕龄、体
重评估，多种生长曲线显示，胎儿畸形以及先天性疾病的筛查多项指标，
产科指标 ≥ 40项，包括胎儿颈项透明层厚度NT测量，具有专用的胎儿
心脏二维、彩色多普勒和M-型的测量、计算和分析软件
1.2.2
心脏功能测量：
标准测量和计算（适用于成人和小儿）包括左室容积、舒张功能和肺循
环、体循环分流比值(Qp/Qs)
二维和M-型模式上进行左房容积测量和左室收缩和舒张功能评估
dP/dt压力阶差上升速率，进行左、右心室收缩功能的评估
PISA血流汇聚法测量返流瓣口的面积
*1.2.3
360° B型心功能测量（附图说明），线阵探头具有梯形成像技术
1.2.4
外周血管测量与分析
1.2.5
泌尿科测量与分析
1.2.6
矫形外科测量与分析
1.3
参考信号：心电图、心电触发
1.4
输入/输出信号
1.4.1
输入：VCR、外部视频、RGB彩色视频
1.4.2
输出：复合视频、RGB彩色视频/S - 视频
1.5
记录设备(选件) 彩色频打印机，黑/白视频打印机，录像机

2
技术参数及要求
2.1
系统通用功能
2.1.1
控制面板高度可调
2.1.2
键盘：中央基点键盘设计
2.1.3
有效探头接口 ≥ 3 ，通用可相互切换，采用触点式（非针式）接口技术。
可适用于所有的探头：相控阵、凸阵、线阵、腔内、术中探头
2.1.4
数字化多声束形成器技术
2.1.5
数字化处理通道数 ≥ 2240
2.1.6
系统动态范围 > 199dB
2.1.7
用户自定义预设置：设置最佳的探头及应用条件，预设置条件 ≥ 32，可根据预设状态自动切换到相应的探头。
2.1.8
具备专业的穿刺引导软件
2.1.9
系统具有缩略图显示功能
2.1.10
设备安全及性能符合«中华人民共和国进口商品安全质量要求»
2.2
探头规格：
2.2.1
所有探头均采用超高灵敏度宽频带多频变频技术, 中心频率可视可调，
探头频率范围：1.2 MHz ~ 13.0 MHz
2.2.2
可选二维成像频率 ≥ 3个
2.2.3
二维、THI谐波成像、彩色多普勒及频谱多普勒成像可独立变频
*2.2.4
成像深度：成像最大深度 ≥ 30cm
2.2.5
应用模式及显示：
B-型模式
M-型模式及彩色M-型模式
频谱多普勒模式（脉冲多普勒PW、高脉冲重复频率HPRF及连续波多普勒CW）
彩色多普勒模式（彩色多普勒速度图、彩色多普勒能量图以及方向性能量图）
三同步显示，双同步刷新显示
2.2.6
穿刺引导：探头有穿刺引导装置
2.2.7
透镜探头技术：单波发射，实现声束的三维聚焦，图像帧频不受影响(附原理图证明)
2.3
二维成像主要参数：
2.3.1
显示：全屏、双幅显示、双幅实时显示，四幅显示，图像旋转、真实放大
2.3.2
扫描：以下所有探头的二维和谐波成像的中心频率均可视可调
电子相控阵探头频率范围：2.0 ~ 4.0 MHz
电子凸阵探头频率范围：2.0 ~ 5.0 MHz
电子线阵探头频率范围：5.0 ~ 10.0 MHz
2.3.3
帧频：18厘米成像深度，全视野，帧频 ≥ 55帧/秒
2.3.4
深度增益补偿：8段DGC控制，B/M可独立调节
2.3.5
二维成像可选频率：
相控阵探头 ≥ 4 个，凸阵、线阵、腔内探头 ≥ 3个
2.3.6
组织谐波成像：相控阵探头可选谐波频率 ≥ 5个，凸阵、线阵探头可选谐波频率 ≥ 2个
2.3.7
多声束形成器：采用四倍信号处理技术
2.3.8
可视动态范围：30dB ~ 70dB
2.3.9
灰阶成像显示水平： 256级
2.3.10
电影回放：二维图像 ≥ 2729 帧
2.3.11
聚焦：发射聚焦区域 ≥4段，
数字化动态接收聚焦、动态变迹，数字化可变孔径
2.3.12
综合孔径技术：单步操作，提高深部图像的分辨率，可视可调
2.3.13
基波频率数目：相控阵、凸阵及线阵探头扫描频率均 ≥3个
2.3.14
二维图像线密度 ≥ 512线/帧
2.3.15
组织灰阶优化技术：自动优化二维图像, 单键优化
*2.3.16
动态组织优化技术：消除过饱和信号，实时动态优化心脏图像
2.4
频谱多普勒
2.4.1
应用模式：脉冲波多普勒(PW), 高脉冲重复频率多普勒(HPRF)及连续波多普勒(CW)
2.4.2
速度测量范围：最高血流速度：± 7.5 m/s，最低血流速度 ≤ 2 mm/s
2.4.3
显示：全屏D跟踪、B/D模式、B/C/D三同步或动态刷新
2.4.4
电影回放：频谱多普勒电影回放 ≥ 300秒
2.4.5
频谱多普勒自动包络及自动测量计算
2.4.6
取样容积：1.0 mm ~ 20 mm，分级可调
2.4.7
基线移动： 9级可调
2.4.8
显示：频谱反转，基线移动，B-刷新，D扩展，B/D扩展，多普勒角度校正，局放及移位
2.5
彩色多普勒成像
2.5.1
成像方式：彩色多普勒速度图、彩色多普勒能量图、方向性能量图
2.5.2
自动彩色技术：单步操作，优化彩色多普勒血流
2.5.3
血流速度标识技术，采用颜色标识一定速度或速度范围的血流
2.5.4
用户可选彩色多普勒速度彩阶图 ≥ 9 ( 4个速度, 2个速度/方差)
可选彩色多普勒能量图彩阶图 ≥ 8
可选方向性能量图彩阶图 ≥ 8
2.5.5
帧频：18厘米成像深度，全视野彩色取样区时，帧频 ≥ 19帧/秒
2.5.6
显示格式： B/C模式, 双幅实时显示B-B/C模式, 双幅显示B/C模式, B/C/Doppler三同步或动态刷新模式
2.5.7
彩色多普勒可独立变频，可直接用按键调节
2.5.8
线阵探头ROI扫描成像的角度变化范围： -20° ~ +20°
2.6
M-型
2.6.1
显示格式: 全屏M型模式、2D/M-型模式
2.6.2
用户可选M-型灰阶图：16个
2.6.3
M型电影回放 ≥ 300秒
2.7
彩色M-型模式
2.8
一体化超声工作站
2.8.1
数字化静态、动态图像采集、存储、回顾及传输，标准DICOM3.0接口
2.8.2
内置硬盘容量 ≥ 160 GB
2.8.3
可读/写CD/DVD光盘驱动器
