磷化原理.doc

磷化处理
科技名词定义
中文名称：
磷化处理
英文名称：
phosphating
定义：
使金属与磷酸或磷酸盐化学反应，在其表面形成一层稳定磷酸盐膜的处理方法。
所属学科：
船舶工程（一级学科）；船舶腐蚀与防护（二级学科）
本内容由全国科学技术名词审定委员会审定公布
目录
磷化原理
磷化分类
磷化作用及用途
磷化工艺流程
影响因素
磷化后处理
磷化膜质量检验
有色金属磷化
主要是铝件及锌件的磷化。
磷化原理
磷化分类
磷化作用及用途
磷化工艺流程
影响因素
磷化后处理
磷化膜质量检验
有色金属磷化
· 主要是铝件及锌件的磷化。
展开

总述

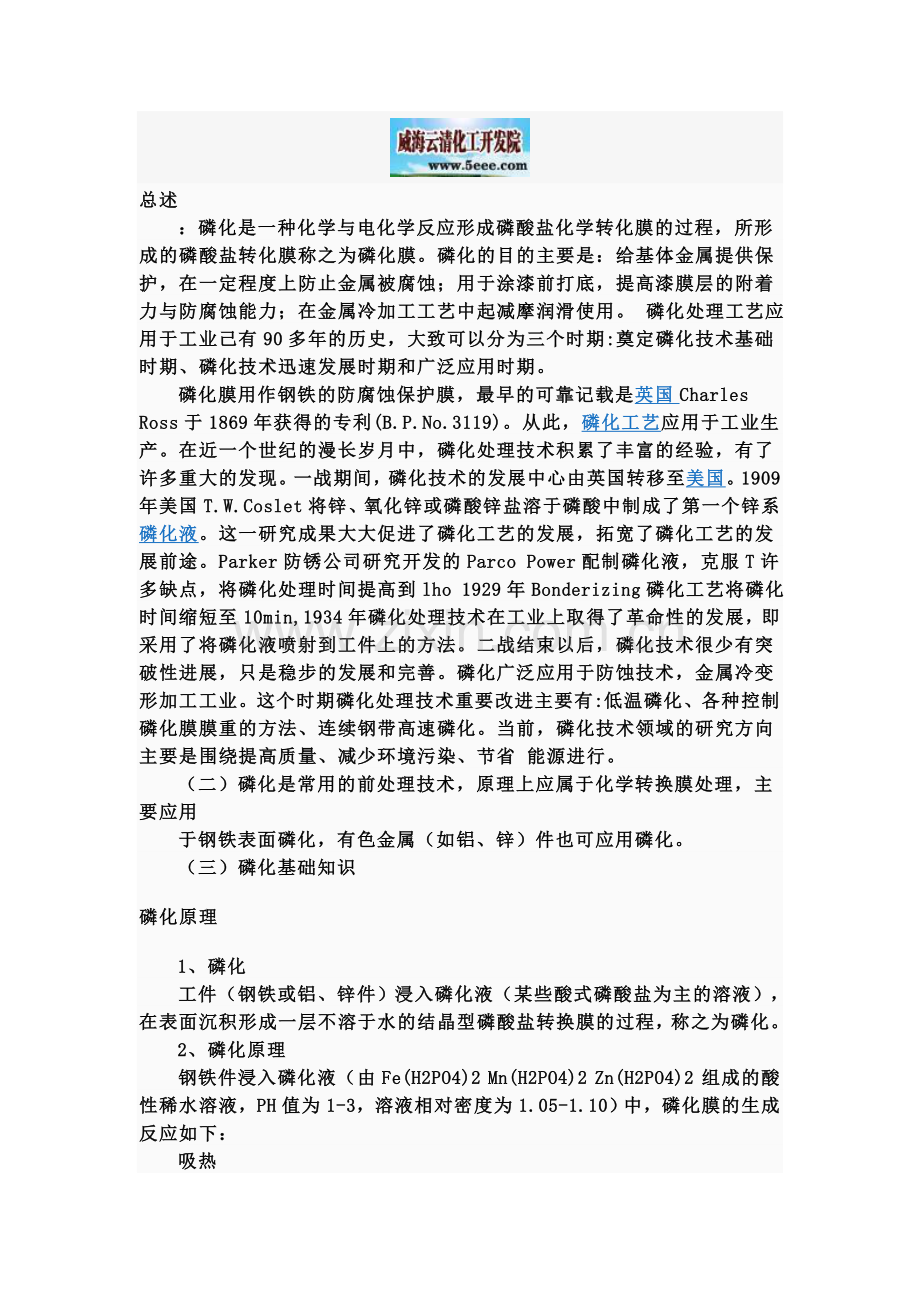

　　：磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。 磷化处理工艺应用于工业己有90多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。
　　磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于1869年获得的专利(B.P.No.3119)。从此，磷化工艺应用于工业生产。在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。一战期间，磷化技术的发展中心由英国转移至美国。1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。Parker防锈公司研究开发的Parco Power配制磷化液，克服T许多缺点，将磷化处理时间提高到lho 1929年Bonderizing磷化工艺将磷化时间缩短至10min, 1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。二战结束以后，磷化技术很少有突破性进展，只是稳步的发展和完善。磷化广泛应用于防蚀技术，金属冷变形加工工业。这个时期磷化处理技术重要改进主要有:低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省 能源进行。
　　（二）磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用
　　于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
　　（三）磷化基础知识
磷化原理
　　1、磷化
　　工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。
　　2、磷化原理
　　钢铁件浸入磷化液（由Fe(H2PO4)2 Mn(H2PO4)2 Zn(H2PO4)2 组成的酸性稀水溶液，PH值为1-3，溶液相对密度为1.05-1.10）中，磷化膜的生成反应如下：
　　吸热
　　3Zn(H2PO4)2 Zn3(PO4)2↓+4H3PO4 或
　　吸热
　　吸热
　　3Mn(H2PO4)2 Mn3(PO4)2↓+4H3PO4
　　吸热
　　钢铁工件是钢铁合金，在磷酸作用下，Fe和FeC3形成无数原电池，在阳极区，铁开始熔解为Fe2+，同时放出电子。
　　Fe+2H3PO4 Fe (H2PO4)2+H2↑
　　Fe Fe2+ +2e-
　　在钢铁工件表面附近的溶液中Fe2+不断增加，当Fe2+与HPO42-，PO43-浓度大于磷酸盐的溶度积时，产生沉淀，在工件表面形成磷化膜：
　　Fe(H2PO4)2 FeHPO4↓+ H3PO4
　　Fe+ Fe(H2PO4)2 2FeHPO4↓+ H2↑
　　3FeHPO4 Fe 3(PO4)2↓+ H3PO4
　　Fe+ 2FeHPO4 Fe 3(PO4)2↓+H2↑
　　阴极区放出大量的氢：
　　2H+ +2e- H2↑
　　O2 + 2H20 + 4e- 4OH-
　　总反应式：
　　吸热
　　3Zn(H2PO4)2 Zn3(PO4)2↓+4H3PO4
　　吸热
　　吸热
　　Fe+3Zn(H2PO4)2 Zn3(PO4)2↓+2FeHPO4↓+3 H3PO4+2 H2↑
　　放热
磷化分类
　　1、按磷化处理温度分类
　　（1）高温型
　　80—90℃处理时间为10-20分钟，形成磷化膜厚达10-30g/m2,溶液游离酸度与总酸度的比值为1：（7-8）
　　优点：膜抗蚀力强，结合力好。
　　缺点：加温时间长，溶液挥发量大，能耗大，磷化沉积多，游离酸度不稳定，结晶粗细不均匀，已较少应用。
　　（2）中温型
　　50-75℃，处理时间5-15分钟，磷化膜厚度为1-7 g/m2，溶液游离酸度与总酸度的比值为1：（10-15）
　　优点：游离酸度稳定，易掌握，磷化时间短，生产效率高，耐蚀性与高温磷化膜基本相同，目前应用较多。
　　（3）低温型
　　30-50℃ 节省能源，使用方便。
　　（4）常温型
　　10-40℃ 常（低）温磷化（除加氧化剂外，还加促进剂），时间10-40分钟，溶液游离酸度与总酸度比值为1：（20-30），膜厚为0.2-7 g/m2。
　　优点：不需加热，药品消耗少，溶液稳定。
　　缺点：处理时间长，溶液配制较繁。
　　2、按磷化液成分分类
　　（1）锌系磷化
　　（2）锌钙系磷化
　　（3）铁系磷化
　　（4）锰系磷化
　　（5）复合磷化 磷化液由锌、铁、钙、镍、锰等元素组成。
　　3、按磷化处理方法分类
　　（1）化学磷化
　　将工件浸入磷化液中，依靠化学反应来实现磷化，目前应用广泛。
　　（2）电化学磷化
　　在磷化液中，工件接正极，钢铁接负极进行磷化。
　　4、按磷化膜质量分类
　　（1）重量级（厚膜磷化） 膜重7.5 g/m2以上。
　　（2）次重量级（中膜磷化）膜重4.6-7.5 g/m2。
　　（3）轻量级（薄膜磷化）膜重1.1-4.5 g/m2。
　　（4）次轻量级（特薄膜磷化）膜重0.2-1.0 g/m2。
　　5、按施工方法分类
　　（1）浸渍磷化
　　适用于高、中、低温磷化 特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。
　　（2）喷淋磷化
　　适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
　　（3）刷涂磷化
　　上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。
磷化作用及用途
　　1、磷化作用
　　（1）涂装前磷化的作用
　　①增强涂装膜层（如涂料涂层）与工件间结合力。
　　②提高涂装后工件表面涂层的耐蚀性。
　　③提高装饰性。
　　（2）非涂装磷化的作用
　　①提高工件的耐磨性。
　　②令工件在机加工过程中具有润滑性。
　　③提高工件的耐蚀性。
　　2、磷化用途
　　钢铁磷化主要用于耐蚀防护和油漆用底膜。
　　（1）耐蚀防护用磷化膜
　　①防护用磷化膜 用于钢铁件耐蚀防护处理。磷化膜类型可用锌系、锰系。膜单位面积质量为10-40 g/m2。磷化后涂防锈油、防锈脂、防锈蜡等。
　　②油漆底层用磷化膜
　　增加漆膜与钢铁工件附着力及防护性。磷化膜类型可用锌系或锌钙系。磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
　　（2）冷加工润滑用磷化膜
　　钢丝、焊接钢管拉拔 单位面积上膜重1-10 g/m2；精密钢管拉拔 单位面积上膜重4-10 g/m2；钢铁件冷挤压成型 单位面积上膜重大于10 g/m2。
　　（3）减摩用磷化膜
　　磷化膜可起减摩作用。一般用锰系磷化，也可用锌系磷化。对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。
　　（4）电绝缘用磷化膜
　　一般用锌系磷化。用于电机及变电器中的硅片磷化处理。
　　四、磷化膜组成及性质
　　分类 磷化液主要成份 膜组成 膜外观 单位面积膜重/ g/m2
　　锌系 Zn(H2PO4)2 磷酸锌和磷酸锌铁 浅灰→深灰 1-60
　　锌钙系 Zn(H2PO4)2和 Ca (H2PO4)2 磷酸锌钙和磷酸锌铁 浅灰→深灰 1-15
　　锰系 Mn(H2PO4)2 和Fe(H2PO4)2 磷酸锰铁 灰→深灰 1-60
　　锰锌系 Mn(H2PO4)2 和Zn(H2PO4)2 磷酸锌、磷酸锰、磷酸铁混合物 灰→深灰 1-60
　　铁系 Fe(H2PO4)2 磷酸铁
　　深灰色 5-10
　　2.磷化膜组成
　　磷化膜为闪烁有光，均匀细致，灰色多孔且附着力强的结晶，结晶大部分为磷酸锌，小部分为磷酸氢铁。锌铁比例取决于溶液成分、磷化时间和温度。
　　3、性质
　　（1）耐蚀性
　　在大气、矿物油、植物油、苯、甲苯中均有很好的耐蚀性，但在碱、酸、水蒸气中耐蚀性较差。在200-300℃时仍具有一定的耐蚀性，当温度达到450℃时膜层的耐蚀性显著下降。
　　（2）特殊性质
　　如增加附着力，润滑性，减摩耐磨作用。
磷化工艺流程
　　预脱脂→脱脂→除锈→水洗→(表调)→磷化→水洗→磷化后处理(如电泳或粉末涂装)
影响因素
　　1、温度
　　温度愈高，磷化层愈厚，结晶愈粗大。
　　温度愈低，磷化层愈薄，结晶愈细。
　　但温度不宜过高，否则Fe2+ 易被氧化成Fe3+，加大沉淀物量，溶液不稳定。
　　2、游离酸度
　　游离酸度指游离的磷酸。其作用是促使铁的溶解，已形成较多的晶核，使膜结晶致密。
　　游离酸度过高，则与铁作用加快，会大量析出氢，令界面层磷酸盐不易饱和，导致晶核形成困难，膜层结构疏松，多孔，耐蚀性下降，令磷化时间延长。
　　游离酸度过低，磷化膜变薄，甚至无膜。
　　3、总酸度
　　总酸度指磷酸盐、硝酸盐和酸的总和。总酸度一般以控制在规定范围 上限为好，有利于加速磷化反应，使膜层晶粒细，磷化过程中，总酸度不断下降，反映缓慢。
　　总酸度过高，膜层变薄，可加水稀释。
　　总酸度过低，膜层疏松粗糙。
　　4、PH值
　　锰系磷化液一般控制在2-3之间，当PH﹥3时，共件表面易生成粉末。当PH‹1.5时难以成膜。铁系一般控制在3-5.5之间。
　　5、溶液中离子浓度
　　①溶液中Fe2+极易氧化成 Fe3+，导致不易成膜。但溶液中Fe2+浓度不能过高，否则，形成的膜晶粒粗大，膜表面有白色浮灰，耐蚀性及耐热性下降。
　　②Zn2+的影响，当Zn2+浓度过高 ，磷化膜晶粒粗大，脆性增大，表面呈白色浮灰；当Zn2+浓度过低，膜层疏松变暗。
磷化后处理
　　目的：增加磷化膜的抗蚀性、防锈性。
　　磷化渣
　　1、磷化渣的影响
　　①磷化中生成的磷化渣，既浪费药品又加大清渣工作量，处理不好还影响磷化质量，视为不利。
　　②磷化中在生成磷化渣的同时还会挥发出磷酸，有助于维持磷化液的游离酸度，保持磷化液的平衡，视为有利。
　　2、磷化渣生成的控制
　　①降低磷化温度。
　　②降低磷化液的游离酸度。
　　③提高磷化速度，缩短磷化时间。
　　④提高NO-3 与PO3-4的比值。
磷化膜质量检验
　　①外观检验
　　肉眼观察磷化膜应是均匀、连续、致密的晶体结构。表面不应有未磷化德的残余空白或锈渍。由于前处理的方法及效果的不同，允许出现色泽不一的磷化膜，但不允许出现褐色。
　　②耐蚀性检查
　　⑴浸入法
　　将磷化后的样板浸入3﹪的氯化钠溶液中，经两小时后取出，表面无锈渍为合格。出现锈渍时间越长，说明磷化膜的耐蚀性越好。
　　②点滴法
　　室温下，将蓝点试剂滴在磷化膜上，观察其变色时间。磷化膜厚度不同，变色时间不同。厚膜﹥5分钟，中等膜﹥2分钟，薄膜﹥1分钟。
　　十、游离酸度及总酸度的测定。
　　1、游离酸度的测定
　　用移液管吸取10 ml试液于250ml锥形瓶中，加50ml蒸馏水，加2—3滴甲基橙指示剂（或溴酚蓝指示剂）。用0.1mol/l氢氧化钠标准液滴定至溶液呈橙色（或用溴酚蓝指示剂滴定至由黄变蓝紫色）即为终点，记下的耗氢氧化钠标准液毫升数即为滴定的游离酸度点数。
　　2、总酸度的测定
　　用移液管吸取10 ml试液于250ml锥形瓶中，加50ml蒸馏水，加2—3滴酚酞指示剂。用0.1mol/l氢氧化钠标准液滴定至粉红色即为终点，记下的耗氢氧化钠标准液毫升数即为滴定的总酸度点数。
有色金属磷化
主要是铝件及锌件的磷化。
　　磷化发黑液
　　常温使用，磷化保护一步成型！又称钢铁着色剂！1：4-5稀释后使用，常温浸泡30分钟左右，最后封闭保护！
　　处理工艺：除油除锈——防锈水浸泡——磷化发黑——晾干——封闭保护
