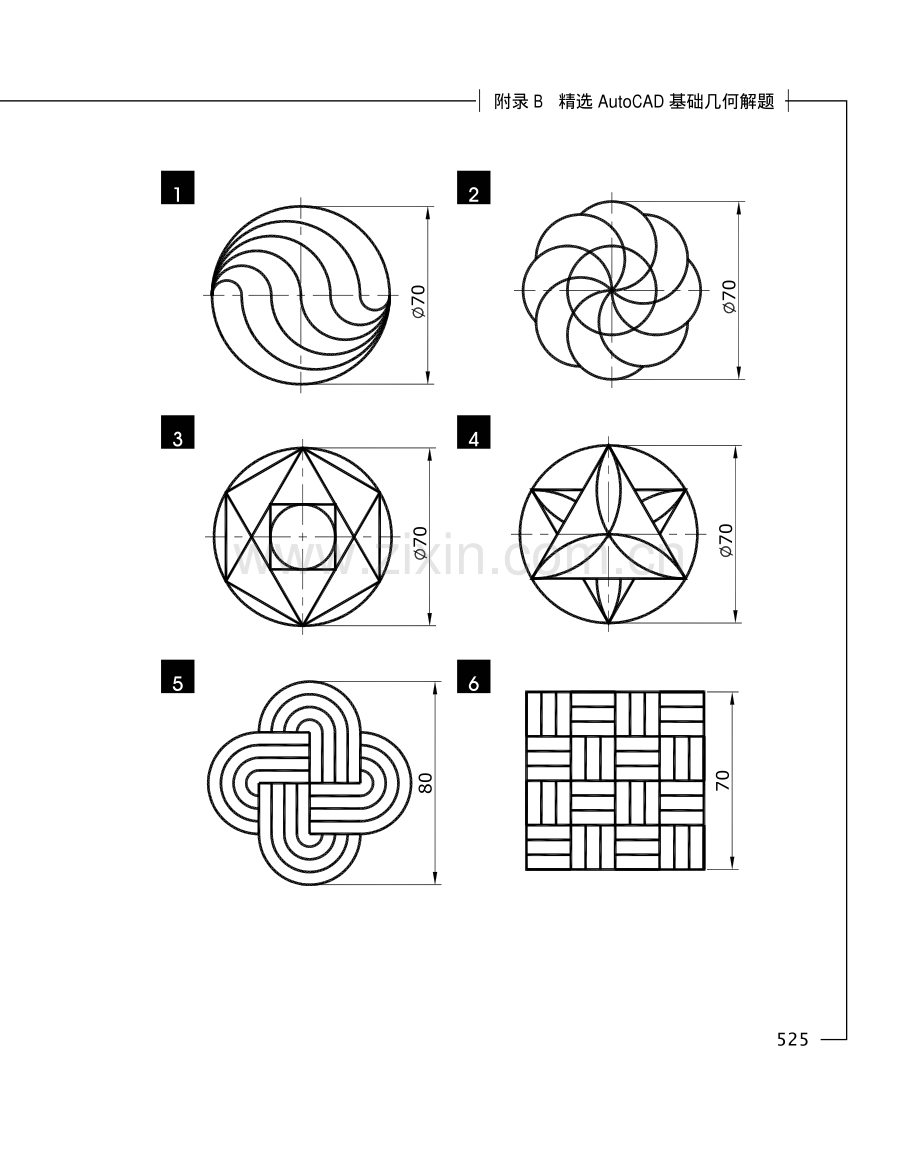

707080709590808510045752HH 40R40201538.58035.57575403080=30503030302080=808060R35R659355R1250=R12R12656662557782.525811558786595553248R10R55-203055969037287810534R2590 精选 AutoCAD 基础几何解题 附录 B 707070601340R6030R35808020604360306540R4020R229076 525 附录 B 精选 AutoCAD 基础几何解题 525 70708070 70701 2 3 4 5 6 526526 AutoCAD 20042005 中文版特训教程基础篇959080752HH 40R4020158510045 8 个等圆 7 8 9 10 11 12 706013 527 附录 B 精选 AutoCAD 基础几何解题 527 38.58035.57575403080=30503030302080=13 14 15 16 17 18 40R6030R35 528528 AutoCAD 20042005 中文版特训教程基础篇 19 20 21 22 23 24 8080208060438060306540R4020R22 529 附录 B 精选 AutoCAD 基础几何解题 529 60R35R659355R1250=R12R12656662557782.5258115587865955532 25 26 27 28 29 30 9076 530530 AutoCAD 20042005 中文版特训教程基础篇48R10R55-2030559037287810534R2590 31 32 33 34 35 36 96 531 附录 B 精选 AutoCAD 基础几何解题 531 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意点为圆心 指定圆的半径或 直径(D)：35?输入半径 35 命令：命令：LINE 指定第一点：?选取象限点 A 指定下一点或 放弃(U)：?选取象限点 B 指定下一点或 放弃(U)：?【Enter】退出 命令：命令：DIVIDE 选择要定数等分的对象：?选取线段 C 输入线段数目或 块(B)：6?输入线段数 6 命令：命令：PLINE 指定起点：?选取象限点 A 当前线宽为 0.0000 指定下一个点或 圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)：A?输入圆弧选项 A 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：A?输入角度选项 A 指定包含角：-180?输入角度-180 指定圆弧的端点或 圆心(CE)/半径(R)：?选取单点 C 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：?选取象限点 B 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：A?输入角度选项 A 指定包含角：-180?输入角度-180 指定圆弧的端点或 圆心(CE)/半径(R)：?选取单点 D 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：?选取象限点 A 1 ABC 532532 AutoCAD 20042005 中文版特训教程基础篇指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：A?输入角度选项 A 指定包含角：-180?输入角度-180 指定圆弧的端点或 圆心(CE)/半径(R)：?选取单点 E 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：?选取象限点 B 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：A?输入角度选项 A 指定包含角：-180?输入角度-180 指定圆弧的端点或 圆心(CE)/半径(R)：?选取单点 F 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：?选取象限点 A 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)：A?输入角度选项 A 指定包含角：-180?输入角度-180 指定圆弧的端点或 圆心(CE)/半径(R)：?选取单点 G 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度W：?选取象限点 B 指定圆弧的端点或 角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)宽度(W)：?【Enter】完成 命令命令：ERASE 选择对象：?选取点 H 指定对角点：?选取点 I 选择对象：?【Enter】完成 ABC D EFGHI 533 附录 B 精选 AutoCAD 基础几何解题 533 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意点为圆心 指定圆的半径或 直径(D)：D?输入直径选项 D 指定圆的直径：35?输入直径 35 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：2P?输入两点定圆选项 2P 指定圆直径的第一个端点：?选取象限点 A 指定圆直径的第二个端点：3545?输入直径另一点坐标3545 命令：命令：TRIM 当前设置：投影=UCS 边=延伸 选择剪切边.选择对象：?选择对象 B 选择对象：?【Enter】完成选取 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 C 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?【Ente】完成 命令：命令：ERASE 选择对象：?选取对象 C 选择对象：?【Enter】完成 命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入图面选取圆弧D。3 单击 键，进入图面选取端点 D。4方式?项目总数和填充角度。5项目总数?8。6填充角度?360。7单击“确定”完成。2 534534 AutoCAD 20042005 中文版特训教程基础篇 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取端点 D 为圆心 指定圆的半径或 直径(D)：D?输入直径选项 D 指定圆的直径：35?输入直径值 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意点为圆心 指定圆的半径或 直径(D)：35?输入半径 35 命令：命令：POLYGON 输入边的数目：6?输入边数 6 指定正多边形的中心点或 边(E)：?选取中心点 A 输入选项 内接于圆(I)/外切于圆(C)：I?输入内接于圆选项 I 指定圆的半径：?选取象限点 B 命令：命令：LINE 指定第一点：?选取交点 C 指定下一点或 放弃(U)：?选取交点 D 指定下一点或 放弃(U)：?选取交点 E 指定下一点或 闭合(C)/放弃(U)：?【Enter】完成 命令：命令：LINE 指定第一点：?选取交点 F 指定下一点或 放弃(U)：?选取交点 G 指定下一点或 放弃(U)：?选取交点 H 指定下一点或 闭合(C)/放弃(U)：?【Enter】完成 ABCD3 535 附录 B 精选 AutoCAD 基础几何解题 535 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选取中心点 A 指定通过点：145?输入另一个点坐标145 建立一条 45的建构线 指定通过点：?【Enter】完成 命令：命令：RECTANG 指定第一个角点或 倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)：?选取交点 I 指定另一个角点或 尺寸(D)：?选取交点 J 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取中心点 A 指定圆的半径或 直径(D)：35?选取中点 K 命令：命令：ERASE 选择对象：?选取建构线 A 选择对象：?【Enter】完成 ACDEFGHBAAIJK 536536 AutoCAD 20042005 中文版特训教程基础篇 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意点为圆心 指定圆的半径或 直径(D)：35?输入半径选项 A 命令：命令：POLYGON 输入边的数目：3?输入边数 3 指定正多边形的中心点或 边(E)：?选取中心点 A 输入选项 内接于圆(I)/外切于圆(C)：I?输入内接于圆选项 I 指定圆的半径：?选取象限点 B 命令：命令：ARC 指定圆弧的起点或 圆心(C)：?选取交点 C 指定圆弧的第二个点或 圆心(C)/端点(E)：?选取中心点 A 指定圆弧的端点：?选取交点 D 命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入画面选取圆弧 E。3单击 鍵，进入画面选取中心点 A。4方式?项目总数与填充角度。5项目总数?3。6填充角度?360。7单击“确定”完成。命令：命令：MIRROR 选择对象：?选取点 F 指定对角点：?选取点 G 选择对象：?【Enter】退出选取 指定镜像线的第一点：?选取交点 A 指定镜像线的第二点：?打开【F8】往 0 度方向点任选一点 H ABACD4 537 附录 B 精选 AutoCAD 基础几何解题 537 是否删除源对象？是(Y)/否(N)：?【Enter】不删除源对象 命令：命令：TRIM 当前设置：投影=UCS 边=延伸 选择剪切边.选择对象：?选取对象 I 选择对象：?【Enter】退出选择 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 J 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 K 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 L 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 M 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 N 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 O 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?【Enter】退出 AEFGAHIJKLMNO 538538 AutoCAD 20042005 中文版特训教程基础篇 命令：命令：LINE 指定第一点：?选取任意起点 A 指定下一点或 放弃(U)：20?打开 F8，将鼠标往 90移动输入 20 指定下一点或 放弃(U)：?【Enter】完成线段 命令：命令：OFFSET 指定偏移距离或 通过(T)：5?输入距离 5 选择要偏移的对象或：?选取线段 B 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?【Enter】退出 命令：命令：ARC 指定圆弧的起点或 圆心 C：?选取端点 D 为圆弧起点 指定圆弧的第二个点或 圆心(C)/端点(E)：C?输入圆心选项 C 指定圆弧的圆心：?选取端点 E 指定圆弧的端点或 角度(A)/弦长(L)：?打开【F8】，往 180方向选取任意一点 F 命令：命令：OFFSET 指定偏移距离或 通过(T)：5?输入距离 5 选择要偏移的对象或：?选取圆弧 G 指定点以确定偏移所在一侧：?往 H 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 H 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 H 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 H 方向选取一点作偏移复制 选择要偏移的对象或：?【Enter】退出 5 539 附录 B 精选 AutoCAD 基础几何解题 539 命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入图面框选点 I 至点 J。3单击 键，进入图面选取端点 K。4方式?项目总数与填充角度。5项目总数?4。6填充角度?360。7单击“确定”完成。命令：命令：LINE 指定第一点：?选取任意起点 A 指定下一点或 放弃(U)：70/4?打开【F8】，将鼠标往 0移动输入 70/4 指定下一点或 放弃(U)：?【Enter】完成线段 命令：命令：OFFSET 指定偏移距离或 通过(T)：70/12?输入距离 70/12 选择要偏移的对象或：?选取线 B 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 ABCDEFGHIJK6 540540 AutoCAD 20042005 中文版特训教程基础篇指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?选取刚完成偏移复制的线段 指定点以确定偏移所在一侧：?往 C 方向选取一点作偏移复制 选择要偏移的对象或：?【Enter】完成 命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入图面窗选点 D 至点 E。3单击 键，进入图面选取端点 F。4方式?项目总数与填充角度。5项目总数?4。6填充角度?360。7单击“确定”完成。命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入图面窗选点 G 至点 H。3单击 键，进入图面选取端点 I。4方式?项目总数与填充角度。5项目总数?4。6填充角度?360。7单击“确定”完成。命令：命令：RECTANG 指定第一个角点或 倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)：?选取端点 J 指定另一个角点或 尺寸(D)：?选取端点 K A BCDEFGHIJK 541 附录 B 精选 AutoCAD 基础几何解题 541 命令：命令：LINE 指定第一点：?选取任意起点 A 指定下一点或 放弃(U)：?打开【F8】，将鼠标往 270移动至点 B 画任意长度垂直线 指定下一点或 放弃(U)：80?将鼠标往 0移动输入 80 指定下一点或 闭合(C)/放弃(U)：?【Enter】完成线段 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取端点 C 指定圆的半径或 直径(D)：95?输入半径 95 命令：命令：TRIM 当前设置：投影=UCS 边=延伸 选择剪切边.选择对象：?选取圆 E 选择对象：?【Enter】退出选择 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 F 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?【Enter】退出 命令：命令：LINE 指定第一点：?选取端点 C 指定下一点或 放弃(U)：?选取交点 D 指定下一点或 放弃(U)：?【Enter】完成 命令：命令：ERASE 选择对象：?选择圆 E 选择对象：?【Enter】完成 7 ABCCDEF 542542 AutoCAD 20042005 中文版特训教程基础篇命令：命令：LINE 指定第一点：?选取任意起点 指定下一点或 放弃 U：?打开【F8】，将鼠标往 0移动输入 100 指定下一点或 放弃(U)：80?【Enter】完成线段 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取端点 A 指定圆的半径或 直径(D)：85?输入半径 85 命令：命令：OFFSET 指定偏移距离或 通过(T)：45?输入距离 45 选择要偏移的对象或：?选取线 C 指定点以确定偏移所在一侧：?往 D 方向选取一点作偏移复制 选择要偏移的对象或：?【Enter】完成 命令：命令：LINE 指定第一点：?选取端点 A 指定下一点或 放弃(U)：?选取交点 E 指定下一点或 放弃(U)：?选取端点 B 指定下一点或 闭合(C)/放弃(U)：?【Enter】完成 命令：命令：ERASE 选择对象：?选取线 F 与圆 G 选择对象：?【Enter】完成 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意一点为圆心 指定圆的半径或 直径(D)：D?输入直径选项 D 指定圆的直径：75?输入直径 75 8 ABABEFGCD9 543 附录 B 精选 AutoCAD 基础几何解题 543 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选取中心点 A 指定通过点：2,1?输入另一点坐标2，1 指定通过点：?【Enter】完成 命令：命令：RECTANG 指定第一个角点或 倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)：?选取交点 B 指定另一个角度或 尺寸(D)：?选取交点 C 命令：命令：ERASE 选择对象：?选取构造线 D 选择对象：?【Enter】完成 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意一点为圆心 指定圆的半径或 直径(D)：20?输入半径 20 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选取中心点 A 指定通过点：?打开【F8】，往 0 度方向任意选取一点 指定通过点：145?输入另一点145，产生一条斜率为 45 的构造线 指定通过点：?【Enter】完成 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：3P?输入 3 点定圆选项 3P 指定圆上的第一个点：_tan 于?选取切点 B 指定圆上的第二个点：_tan 于?选取切点 C 指定圆上的第三个点：_tan 于?选取切点 D ABCD10 544544 AutoCAD 20042005 中文版特训教程基础篇命令：命令：ERASE 选择对象：?选取构造线 B 与 D 选择对象：?【Enter】完成 命令：命令：ARRAY 1切换至“环形阵列”。2点击 键，进入图面选取对象 E。3点击 键，进入图面选取中心点 A。4方法?项目总数和填充角度。5項目总数?8。6填充角度?360。7单击“确定”完成。命令：命令：LINE 指定第一点：?选取任意起点 指定下一点或 放弃(U)：15?打开【F8】，将鼠标往 90 度移动输入 15 指定下一点或 放弃(U)：20?打开【F8】，将鼠标往 0 度移动输入 20 指定下一点或 闭合(C)/放弃(U)：15?打开【F8】，将鼠标往 270 度移动输入 15 指定下一点或 闭合(C)/放弃(U)：?【Enter】完成线段 命令：命令：ARC 指定圆弧的起点或 圆心(C)：?选取端点 A 指定圆弧的第二个点或 圆心(C)/端点(E)：E?输入端点选项 E 指定圆弧的端点：?选取端点 B ABCDAE11 545 附录 B 精选 AutoCAD 基础几何解题 545 指定圆弧的圆心或 角度(A)/方向(D)/半径(R)：R?输入半径选项 R 指定圆弧的半径：-40?输入半径-40 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选取任意一点为圆心 指定圆的半径或 直径(D)：30?输入半径 30 命令：命令：LINE 指定第一点：?选取象限点 A 指定下一点或 放弃(U)：?选取象限点 B 指定下一点或 放弃(U)：?【Enter】完成 命令：命令：LINE 指定第一点：?选取象限点 C 指定下一点或 放弃(U)：?选取象限点 D 指定下一点或 放弃(U)：?【Enter】完成 命令：命令：OFFSET 指定偏移距离或 通过(T)：35?输入距离 35 选择要偏移的对象或：?选取线段 E 指定点以确定偏移所在一侧：?往 G 方向选取一点作偏移复制 选择要偏移的对象或；?【Enter】完成 命令：命令：OFFSET 指定偏移距离 通过(T)：6.5?输入距离 6.5 选择要偏移的对象或：?选取线段 F 指定点以确定偏移所在一侧：?往 G 方向选取一点作偏移复制 选择要偏移的对象或：?选取线段 F 指定点以确定偏移所在一侧：?往 H 方向选取一点作偏移复制 AB12 546546 AutoCAD 20042005 中文版特训教程基础篇选择要偏移的对象或：?【Enter】完成 命令：命令：ERASE 选择对象：?选取线 M 与 L 选择对象：?【Enter】完成 命令：命令：EXTEND 当前设置：投影=UCS，边延伸?注意此处是否延伸 选择边界的边.选择对象：?选取对象 N、O、P、Q 选择对象：?【Enter】退出选取 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?选择边 P 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?选择边 Q 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?按住【Shift】键，修剪边 D 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?按住【Shift】键，修剪边 N 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?按住【Shift】键，修剪边 P 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?按住【Shift】键，修剪边 Q 选择要延伸的对象，或按住【shift】键选择要修剪的对象，或 投影(P)/边(E)/放弃(U)：?【Enter】完成 命令：命令：ERASE 选择对象：?选取点 R 指定对角点：?选取点 S 选择对象：?【Enter】完成 ABCDEFGHIJKLM 547 附录 B 精选 AutoCAD 基础几何解题 547 命令：命令：ARRAY 1切换至“环形阵列”。2单击 键，进入图面窗选点U 至点 T。3单击 键，进入图面选取中心点 E。4方法?项目总数和填充角度。5项目总数?6。6填充角度?360。7单击“确定”完成。命令：命令：TRIM 当前设置：投影=UCS，边=延伸 选择剪切边.选择对象：?选取点 V 指定对角点：?选取点 W 选择对象：?【Enter】退出选择 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 X 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 Y 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 Z 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 A 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 B 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?选择边 C 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?【Enter】完成 548548 AutoCAD 20042005 中文版特训教程基础篇 命令：命令：LINE 指定第一点：?选取任意一点为起始点 指定下一点或 放弃(U)：?打开【F8】，将鼠标往 0 度移动画一条任意长度水平线 指定下一点或 放弃(U)：80141.5?输入坐标80141.5 完成第二条线 指定下一度或 闭合(C)/放弃(U)：?【Enter】完成线段 命令：?选择线段 A，启动夹点 B*拉伸*指定拉伸点或 基点(B)/复制(C)/放弃(U)/退出(X)：_rotate?单击鼠标右键，切换至“旋转”*旋转*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)：C?输入复制选项 C*旋转(多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)：54.5?输入角度 54.5 命令：命令：MOVE 选择对象：?选择线段 C 选择对象：?【Enter】退出选择 指定基点或位移；?选择端点 D 指定位移的第二点或；?选择端点 E NOPQRSTUVWXYZABCDE13 ABCDE 549 附录 B 精选 AutoCAD 基础几何解题 549 命令：命令：FILLET 当前设置：模式=修剪，半径=10.0000 选择第一个对象或 多段线(P)/半径(R)/修剪(T)/多个(U)：R?输入半径选项 R 指定圆角半径：0?输入半径 0 选择第一个对象或 多段线(P)/半径(R)/修剪(T)/多个(U)：?选择线段 F 选择第二个对象：?选择线段 G 命令：命令：CIRCLE 指定圆的圆心或 三点 3P/两点(2P)/相切、相切、半径(T)：?选择任意一点为圆心 指定圆的半径或 直径(D)：?选择任意一点为半径点 命令：命令：POLYGON 输入边的数目：3?输入边数 3 指定正多边形的中心点或 边 E：?选择中心点 A 输入选项 内接于圆(I)/外切于圆(C)：I?输入内接于圆选项 I 指定圆的半径：?选择象限点 B 命令：命令：POLYGON 输入边的数目：4?输入边数 4 指定正多边形的中心点或 边(E)：?选择中心点 A 输入选项 内接于圆(I)/外切于圆(C)：C?输入外切于圆选项 C 指定圆的半径：?选择象限点 C 命令：命令：CIRCLE 指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T)：?选择中心点 A 指定圆的半径或 直径(D)：?选择交点 D 命令：命令：POLYGON 输入边的数目：5?输入边数 5 指定正多边形的中心点或 边(E)：?选择中心点 A 输入选项 内接于圆(I)/外切于圆(C)：C?输入外切于圆选项 C FG14 550550 AutoCAD 20042005 中文版特训教程基础篇指定圆的半径：?选择象限点 E 命令：命令：SCALE 选择对象：?选择点 F 指定对角点：?选择点 G 选择对象：?【Enter】退出选择 指定基点：?选择交点 H 指定比例因子或 参照(R)：R?输入参照选项 R 指定参照长度：?选择端点 H 指定第二点：?选项端点 I 指定新长度：75?输入新长度 75 命令：命令：ARC 指定圆弧的起点或 圆心(C)：?选择任意一点为起点 指定圆弧的第二个点或 圆心(C)/端点(E)：C?输入圆心选项 C 指定圆弧的圆心：600?输入圆心坐标600 指定圆弧的端点或 角度(A)/弦长(L)：A?输入角度选项 A 指定包含角：-40?输入角度-40 命令：命令：OFFSET 指定偏移距离 通过(T)：30?输入偏移距离 30 选择要偏移的对象或：?选择圆弧 A 指定点以确定偏移所在一侧：?往方向 B 选择一点作偏移复制 选择要偏移的对象或：?【Enter】退出 命令：命令：LINE 指定第一点：?选择端点 C 指定下一点或 放弃(U)：?选择端点 D 指定下一点或 放弃(U)：?【Enter】退出画线 ABCAADEFGHI15 551 附录 B 精选 AutoCAD 基础几何解题 551 命令：命令：LINE 指定第一点：?选择端点 E 指定下一点或 放弃(U)：?选择端点 F 指定下一点或 放弃(U)：?【Enter】退出画线 命令：命令：ARC 指定圆弧的起点或 圆心(C)：?选择端点 E 指定圆弧的第二个点或 圆心(C)/端点(E)：E?输入端点选项 E 指定圆弧的端点：?选择端点 F 指定圆弧的圆心或 角度(A)/方向(D)/半径(R)：R?输入半径选项 R 指定圆弧的半径：-35?输入半径值-35 命令：命令：LINE 指定第一点：?选择任意一点为起点 指定下一点或 放弃(U)：30?打开【F8】，往 270 度方向画一条长 30 的垂直线 指定下一点或 放弃(U)：80?往 0 度方向，画一条长 80 的水平线 指定下一点或 闭合(C)/放弃(U)：30?往 90 度方向画一条长 30 的垂直线 指定下一点或 闭合(C)/放弃(U)：?【Enter】退出画线 命令：命令：OFFSET 指定偏移距离 通过(T)：80/3?输入距离 80/3 选择要偏移的对象或：?选择线段 A 指定点以确定偏移所在一侧：?往方向 B 选择任意一点作偏移复制 选择要偏移的对象或：?【Enter】退出 ABCDEFFE16 552552 AutoCAD 20042005 中文版特训教程基础篇命令：命令：LINE 指定第一点：?选择端点 C 指定下一点或 放弃(U)：?选择交点 D 指定下一点或 放弃(U)；?选择端点 E 指定下一点或 闭合(C)/放弃(U)；?【Enter】退出画线 命令：命令：LINE 指定第一点：?选择中点 F 指定下一点或 放弃(U)：?打开【F8】，往 90 度方向画一条任意长度垂直线 指定下一点或 放弃(U)：?【Enter】退出画线 命令：?碰选线段 G，启动夹点*拉伸*指定拉伸点或 基点(B)/复制(C)/放弃(U)/退出(X)：_rotate?单击鼠标右键，切换至“旋转”*旋转*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)：C?输入复制选项 C*旋转(多重)*指定旋转角度或 基点(B)/复制(C)放弃(U)/参照(R)退出(X)：37.5?输入角度 37.5*旋转(多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)：-37.5?输入角度-37.5*旋转(多重)*指定旋转角度或 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)：?【Esc】按三次离开 命令：命令：TRIM 当前设置：投影=UCS，边=延伸 选择剪切边.选择对象：?选择线段 I 与 J 选择对象：?【Enter】退出选择 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：ABCDEF 553 附录 B 精选 AutoCAD 基础几何解题 553 GHIJKL?选择边 K 选择要修剪的对象，或按住【shift】键选择要剪切的对象，或 投影(P)/边(E)/放弃(U)：?选择边 L 选择要修剪的对象，或按住【shift】键选择要延伸的对象，或 投影(P)/边(E)/放弃(U)：?【Enter】退出 命令：命令：MOVE 选择对象：?选择线段 M 与 N 选择对象：?【Enter】离开 指定基点或位移：?选择端点 O 指定位移的第二个点或：?选择端点 P 命令：命令：ERASE 选择对象：?选择线段 Q 与 R 选择对象：?【Enter】离开 命令：命令：LINE 指定第一点：?选择任意一点 A 为起点 指定下一点或 放弃(U)：20?打开【F8】，光标垂直往 270 度方向移动输入 20 指定下一点或 放弃(U)：80?将光标往 0 度方向移动输入 80 指定下一点或 闭合(C)/放弃(U)：?将光标往 90 度方向移动选择任意一点 D 指定下一点或 闭合(C)/放弃(U)：?【Enter】退出画线 MNOPQR17 554554 AutoCAD 20042005 中文版特训教程基础篇命令：命令：LINE 指定第一点：?选择中点 E 指定下一点或 放弃(U)：?打开【F8】，光标垂直往 90 度方向移动选择任意一点 F 指定下一点或 放弃(U)：?【Enter】退出画线 命令：命令：OFFSET 指定偏移距离 通过(T)：15?输入距离 15 选择要偏移的对象或：?选择线 G 指定点以确定偏移所在一侧：?往方向 H 选择一点作偏移复制 选择要偏移的对象或：?选择线 G 指定点以确定偏移所在一侧：?往方向 I 选择一点作偏移复制 选择要偏移的对象或：?【Enter】退出 命令：命令：OFFSET 指定偏移距离 通过(T)：25?输入距离 25 选择要偏移的对象或：?选择线 G 指定点以确定偏移所在一侧：?往方向 H 选择一点作偏移复制 选择要偏移的对象或：?选择线 G 指定点以确定偏移所在一侧：?往方向 I 选择一点作偏移复制 选择要偏移的对象或：?【Enter】退出 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选择端点 A 指定通过点：1015?输入坐标参考点1015 指定通过点：?【Enter】退出 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选择端点 J ABCDEFGHI 555 附录 B 精选 AutoCAD 基础几何解题 555 AJK指定通过点：10165?输入坐标参考点10165 指定通过点：?【Enter】退出 命令：命令：XLINE 指定点或 水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)：?选择端点 K 指定通过点：1015?输入坐标参考点1015 指定通过点：?【Enter】退出 命令：命令：LINE 指定第一点：?选择交点 A 指定下一点或 放弃(U)：?选择交点 J 指定下一点或 放弃(U)：?【Enter】退出画线 命令：命令：LINE 指定第一点：?选择交点 L 指定下一点或 放弃(U)：?选择交点 M 指定下一点或 放弃(U)：?选择交点 N 指定下一点或 闭合(C)/放弃(U)：?选择交点 O 指定下一点或 闭合(C)/放弃(U)：?【Enter】退出画线 命令：命令：LINE 指定第一点：?选择交点 P 指定下一点或 放弃(U)：?选择交点 Q 指定下一点或 放弃(U)：?选择交点 R 指定下一点或 闭合(C)/放弃(U)：?选择交点 S 指定下一点或 闭合(C)/放弃(U)：?【Enter】退出画线 556556 AutoCAD 20042005 中文版特训教程基础篇 命令：命令：ERASE 选择对象：?选择点 T 指定对角点：?选择点 U 选择对象：?选择点 V 指定对角点：?选择点 W 选择对象：?【Enter】退出 命令：命令：TRIM 当前设置：投影=UCS，边=延伸 选择剪切边.选择对象：?选择线 X 选择对象：?【Enter】退出 选择要修剪的对象，或按住【shif
