注消考试-消防安全案例分析-考点总结.pdf

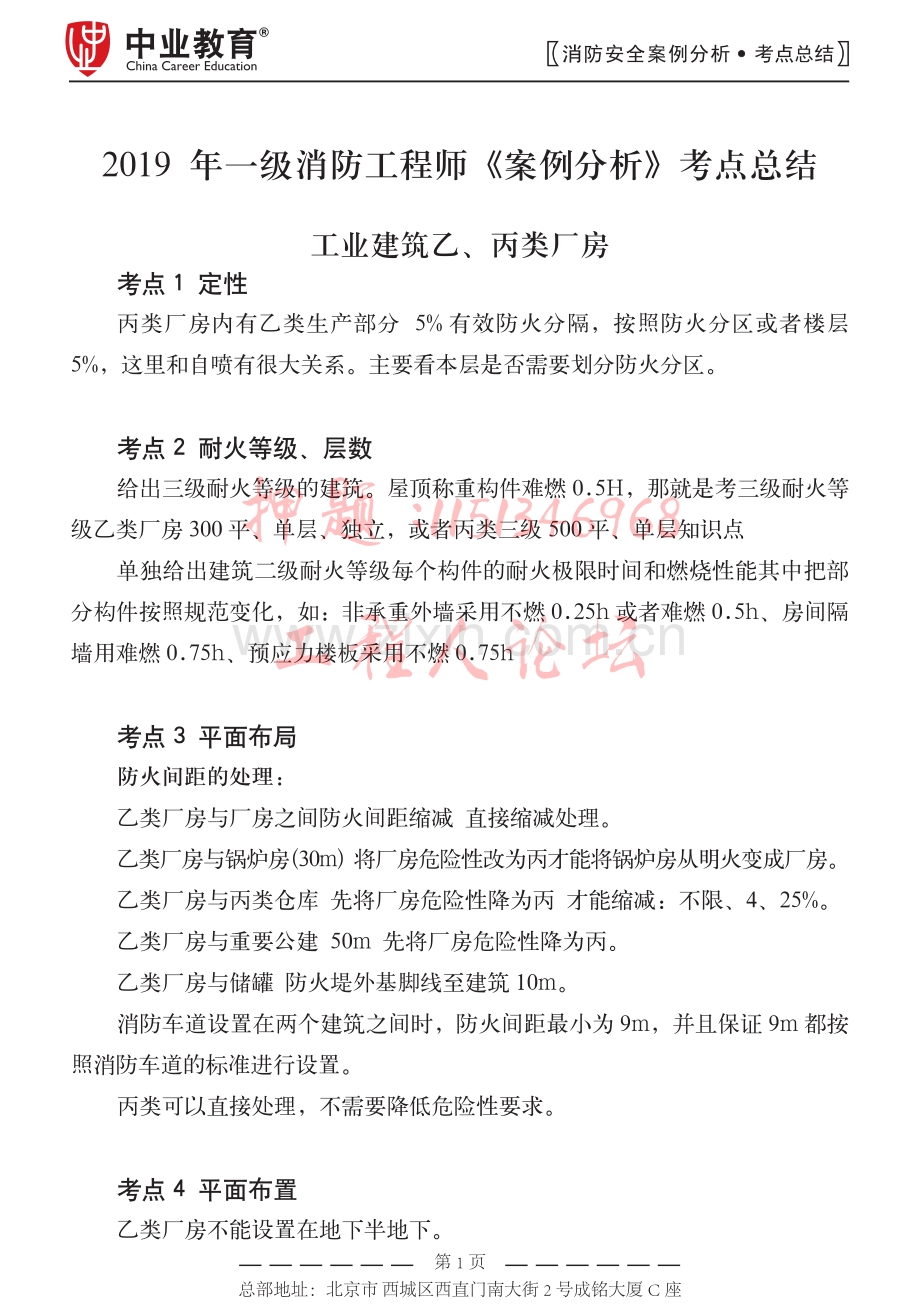

消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 1 页 2019 年一级消防工程师案例分析考点总结 工业建筑乙、丙类厂房 考点 1 定性 丙类厂房内有乙类生产部分 5% 有效防火分隔，按照防火分区或者楼层 5%，这里和自喷有很大关系。主要看本层是否需要划分防火分区。 考点 2 耐火等级、层数 给出三级耐火等级的建筑。屋顶称重构件难燃 0.5H，那就是考三级耐火等 级乙类厂房 300 平、单层、独立，或者丙类三级 500 平、单层知识点 单独给出建筑二级耐火等级每个构件的耐火极限时间和燃烧性能其中把部 分构件按照规范变化，如：非承重外墙采用不燃 0.25h 或者难燃 0.5h、房间隔 墙用难燃 0.75h、预应力楼板采用不燃 0.75h 考点 3 平面布局 防火间距的处理： 乙类厂房与厂房之间防火间距缩减 直接缩减处理。 乙类厂房与锅炉房(30m) 将厂房危险性改为丙才能将锅炉房从明火变成厂房。 乙类厂房与丙类仓库 先将厂房危险性降为丙 才能缩减：不限、4、25%。 乙类厂房与重要公建 50m 先将厂房危险性降为丙。 乙类厂房与储罐 防火堤外基脚线至建筑 10m。 消防车道设置在两个建筑之间时，防火间距最小为 9m，并且保证 9m 都按 照消防车道的标准进行设置。 丙类可以直接处理，不需要降低危险性要求。 考点 4 平面布置 乙类厂房不能设置在地下半地下。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 2 页 宿舍不能设置在厂房内。 办公室和休息室不能设置在乙类厂房内，只能贴邻设置并且采用 3.0 防爆 墙、二级耐火等级、独立安全出口设置。 中间仓库： 乙类厂房内设置甲乙丙中间仓库采用 4.0 防火墙 +1.5 楼板进行分隔，面 积不能超过改危险性仓库的防火分区面积，设置自喷增加一倍。 丙类厂房设置甲乙丙中间仓库采用 3.0 防火墙 +1.5 楼板进行分隔。 乙类、丙类厂房内设置丁戊中间仓库采用 2.0 防火隔墙 +1.0 楼板进行分 隔，面积不能超过改危险性仓库的防火分区面积，设置自喷增加一倍。 变配电站 10KV、专用变配电可以采用防火墙与乙类厂房贴邻布置，只有配电可以在 防火墙上设置不可开启的甲级防火窗，变电不可以。 考点 5 防火分区、防火分隔 局部设置局部增加、全部设置全部增加 ( 乙类、丙类 )。 乙类、丙类厂房防火分区防火墙上可以设置满足要求的卷帘和水幕，前提 条件是厂房耐火等级为一二级。 考点 6 安全疏散 疏散总净宽度：选择对应的百人指标 0.6 0.8 1.0。 疏散距离：75 50 30( 乙类 ) 80 60 40 60 40 ( 丙类 ) 设置自喷不增加。 一个安全出口条件：150 平 +10 人 250 平 +20 人。 楼梯间形式：乙类、多层丙类封闭楼梯间 乙级防火门不可设置双向弹簧门。 考点 7 防爆 泄压面积计算：计算长径比大于 3 应该分段处理，然后再计算一次长径比 不大于 3 然后再计算泄压面积。 主控需要单独设置、分控采用 3.0 防火隔墙贴邻布置满足防爆要求。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 3 页 采暖：乙类厂房不能采用明火和电加热。粉尘不能采用肋型散热片供暖， 与水能反应的物质采用不循环的热分供暖，管道温度大于 100 度间距 100mm。 空气调节系统：乙类不循环、排风与送风设备应设在不同机房，排放设备 不应其他房间的送排风设置在同一房间内不设置在一个机房与水能反应不能采 用湿式除尘净化或者输送有爆炸危险粉尘和碎屑的除尘器、过滤器或者管道， 均应设置泄压装置。净化有爆炸危险分成的干式除尘器和过滤器应布置在系统 的负压段上。 管道有防静电泄压措施，不设置在地下。 排风系统应设置防静电接地装置、排放设备不应设置在地下半地下、排风 管道应采用金属管道，并直接通向室外安全地点，不应暗设。 民用建筑 考点 1 建筑类型 高层与裙房：耐火等级一致、有防火墙分隔防火分区与疏散楼梯独立按照 单多层要求。 住宅与非住宅：防火分隔 ( 单多层 2.0+1.5、高层 3.0+2.0)、安全出口独立。 整个建筑定性为公建、耐火等级、防火间距、用电负荷、外保温、室外消 防用水量、登高场地都按照整体公建要求进行。 建筑内的防火分区、消防设施、安全疏散全部按照住宅与非住宅各自的性 质和高度分别对待，正压送风系统住宅部分按照住宅的性质，高度按照整体公 建高度进行对待设置。 考点 2、平面布局 先确定救援面：可设置救援窗口、有安全出口、裙房或门厅进深不大于 4m。 场地设置：连续布置 2010 间隔布置间距不大于 30m 1510 满足总长 1/4 不小于长边 ( 高层的周长不是高层与裙房的周长 ) 3% 5-10m 间距。 歌舞娱乐场所：设置在四层地下一最大厅室不大于 200m2，与其他功能之 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 4 页 间采用 2.0+1.0+ 乙级门分隔，每个厅室同样采用 2.0+1.0+ 乙级门分隔，即 使把原 200m2 房间重新划分小厅室同样需要 2.0+ 乙级分隔。 老年人照料设施：5 层且 3000m2 需要设置消防电梯，4 层以上地下一层 公共活动用房、康复用房、医疗用房满足 200m2+30 人，三层以上且 3000m2 不能与敞开式外廊直接相连需要设置。 避难间 (12m2 2.0+ 甲 每个安全出口一个 )。 燃油燃气锅炉： 地上一地下一，常负压地下二，不能与人密贴邻，油 3 次 /h 6 次 /h 气 6 次 /h 12 次 /h 储。 发电机： 地上一 地下二 不有人密贴邻。 油浸变配电：地上一地下一 不贴人密 1260KVA 单台不大于 630KVA。 消控室：地上一地下一 乙级门 装修 A A B1。 考点 3 防火分区、防火分隔 商店营业厅满足一二级、双自、不燃难燃 面积增加 4000 10000 2000。 中庭：中庭连通面积叠加计算超过防火分区进行分隔。 1.0h 防火隔墙、3.0h 卷帘 ( 长度不限 )、甲级门窗、1.0h 防火玻璃 装修 顶 A 墙 A 地面 B1。 防火隔墙：从地面分隔至楼板，满足一定耐火等级的不燃性墙体。 考点 4 安全疏散 疏散总净宽度计算：商店营业厅疏散总净宽度计算 + 安全出口借用 30%。 疏散距离：开敞式办公室、商店营业厅 30+10 自喷全部保护增加 25%。 疏散门开启方向 民用厂房除甲乙 60 30 不限。 封闭楼梯间 除甲乙、高层、人密丙、人密公建以外双向弹簧门 首层乙级 门扩大。 电影院安全出口数量 2000 人以内 250 人 超过 400 人 观众入场不计入。 住宅剪刀楼梯间：10m 防烟、1.0h 三合一 12m2 2.4m。 地下楼梯间形式 3 层 10m 封闭或防烟，和地上分别设置或者首层 2.0+ 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 5 页 乙级门分隔，共用首层疏散需要比较总净宽度。 考点 5 灭火救援 消防电梯：防火分区最少一台、60S 800KG 6m2 2.4m 10m3 10L/s 30m 地上设置需延伸至地下 地下 10m 且 3000m2。 考点 6 建筑外保温 无空腔 考点 7 消防设施 消火栓箱内组件 水枪、水带、消防卷盘 消防双电源末端切换 应急照明 时间 1.5 1.0 0.5 照度 1.0LX 3.0LX 5.0LX 10.0LX 关注建筑内有无自喷关系到防火分区、疏散距离、装修降一级。 消防给水及消火栓系统 考点 1 防水泵组 消防水泵： 数量：可不设备泵条件 54m 住宅 25L/s。 性能：零流量时压力 1.2-1.4 倍、150% 出流量压力不低于 65%。 吸水管与出水管：DN150 以上需要柔性套管、宜设过滤器 4 倍过水 3mm、 偏心异径管顶平接、压力表 0.7Mpa、真空表 -0.1Mpa。 电动部分：功率 光滑曲线 安装间距 0.6 0.8 1.2 1.5 就地维修 +0.5。 控制部分：双电源切换 2s 主泵启动 55s 备泵 55s 双电源 + 主泵启动 1min 双电源 + 主备。 泵 2min 工频启动 星三角或则自耦变压器启动 一次回路组件：断路器、 接触器。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 6 页 考点 2 消防水箱 消防水箱容积根据性质和高度选取容积同时比较商店大于 30000m2。 水箱压力：最低有效水位至不利点压力 0.1 0.15 0.07 自喷 0.1。 增稳压装置：大于 0.15 150L 15 次 /h。 低压压力开关设定值计算 考点 3 消防水池 消防水池容积计算：火灾延续时间 自喷取最大 水幕单独计算。 考点 4 室内消火栓系统设置要求 分区供水：系统工作压力不大于 2.4Mpa 栓口压力大于 1.0Mpa 采用减压 阀分区供水方式。 系统工作压力大于 2.4Mpa 采用水泵直接串联或转输水箱 ( 两个独立临时 高压 ) 减压水箱分区：高区为临时高压、低区为常高压。 系统检测在试验消火栓测试静压和动压 ( 动压 0.35 13m 0.25 10)。 最有利点静和动压 ( 静压不大于 1.0Mpa 动压不大于 0.5 0.7 减压 ) 考点 5 室外消火栓设置要求 室外消火栓设置 (150m120m 登高面 2 个 距离建筑物大于 5m 0.14Mpa。 考点 6 系统管网 管材选择：系统工作压力 (1.2 1.6) 根据水泵性能选择 临时高压 0 流量 + 吸水口。 试压冲洗 湿式不需要气密性能测试 管道埋底深度 钢管 0.7 0.9 冻土层 +0.3 减压阀 两组需要有备用 前后压力表闸阀 单向水流方向 减压阀后设置安 全阀。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 7 页 自动喷水灭火系统 考点 1 喷头设置要求 喷头选型：ZST_15-_ 根据有无吊顶环境温度选择合适的喷头 喷头的保护面积：扩大覆盖面积喷头 响应系数选择：快速响应喷头 考点 2 水流指示器 数量：按照防火分区或楼层设置 300mm 0.14-1.2 15L/min 37.5 L/ min 2-90S 可调。 考点 3 报警阀组 ( 预作用 ) 数量：湿式、雨淋、预作用 800、钢结构保护、水幕独立报警阀组 调试：0.14Mpa 1L/s 有延时器 5-90S 无延迟 15S 雨淋 15S 大于 DN200 60S 安装：水力警铃 DN20 20m 3m 处 70DB 距地、正面 1.2 两侧 0.5 考点 4 末端试水装置 组件：压力表、开关、试水接头 DN25 排水间接 DN75 距地 1.5m 模拟 最小喷头出水 考点 5 系统调试 调试：湿式开启到启泵 5min 干式、双联动预作用 1min 双联动预作用、 雨淋 2min 不启泵原因：需主要预作用系统的启泵方式，四选一启泵。 火灾报警控制器启泵属于联动：主机 - 线路 - 模块 - 水泵控制柜状态 - 控制回路 - 一次回路 压力开关启泵：报警阀开启 - 报警管路 - 压力开关 - 线路 - 水泵控制柜 状态 - 控制回路 - 一次回路 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 8 页 低压压力开关启泵：报警阀开启 - 稳压泵 - 低压压力开关 - 线路 - 水泵 控制柜状态 - 控制 回路 - 一次回路 联动需要模块、联锁不需要模块 考点 6 防护冷却系统 强度选择：小于等于 4m 0.5L/s。m 增加 1m 增加 0.1 最高增加到 8m 长度：有自喷 1.2* 作用面积的平方根 无自喷 按照保护总长 安装：距离保护对象不大于 0.3m 间距 1.8-2.4 一侧或者两侧布置 火灾报警及联动控制 考点 1 火灾报警系统 报警系统控制中心，区域相互共享不相互控制，控制中心集中控制 报警总线采用阻燃线缆设备总数单回路不超过 200、总量不超过 3200 输出总线采用耐火线缆设备总数单回路不超过 100、总量不超过 1600 总线隔离器 32 个点、模块设置在模块箱 主备电故障、备电负载、主机负载 探测器选型、线性感烟探测器 红外对射 探测器误报原因：设备、选型、环境、干扰 考点 2 气体灭火系统 组件：低泄高封阀、气流单向阀、液流单向阀、安全阀 联动：模拟启动、模拟备用瓶组切换 考点 3 防排烟系统 防烟系统：防火分区两个火灾信号作为火灾信号 ( 主机自动 )，与逻辑启动 防火分区内的所有风机、风口 ( 防烟楼梯间一个安全出口开启 2 台风机 3 个前 室送风口 )。手动开启前室送风口反馈信号作为开启风机的与逻辑信号之一，属 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 9 页 于联动启动不是联锁 排烟系统：防烟分区内两个火灾信号 ( 主机自动 ) 启动防烟分区内的排烟 口，等排烟口开启信号反馈再启动风机 ( 排烟口不启动风机不启动 ) 手动开启排烟口也是联动开启风机不是联锁 风机入口处 280 度排烟防火阀联锁关闭风机 考点 4 灭火器系统 配置计算、维修报废年限 ( 维修年限 3 1、5 2 报废年限：6 10 12) 消防安全管理 (61 号令 ) 1. 单位消防安全制度 2. 消防安全重点单位职责 3. 消防重点单位划分 100 人工业、200m2歌舞娱乐、500m2车站码头、1000m2商店、2000m2展 览、图书、50 床 100 床 ( 学校 100 床 ) 4. 消防安全管理人职责 5. 消防培训、疏散演练 ( 重点单位：一年 2 次演练、1 次培训 ) 6. 火灾隐患重大火灾隐患 ( 直接判定 ) 7. 消防安全重点部位 8. 防火检查与巡查 ( 频次、巡查、内容 ) 9. 消防控制室 人员：2 人 8H 24H 初级消防员 档案：永久 5 年 1 年 火灾处置流程：确认火灾 - 确认自动 ( 同时报 119)- 启动预案 - 报告领导 报警要数：地点、部位、物质、火势大小、有无人员被困、接警准备 火灾自动报警设施 考点 1 火灾报警控制器检测 触发自检键，对面板上所有的指示灯、显示器和声响器件进行功能自检。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 10 页 切断主电源，查看备用直流电源自动投入和主、备电源的状态显示情况。使控 制器任一回路、电源或内部线路处于故障状态，观察控制器声、光报警信号 及故障的部位和类型指示情况。故障报警期间，模拟火灾报警，控制器应在 1min 内发出火灾报警信号， 再使其他探测器发出火灾报警信号，控制器能再 次报警。 考点 2 消防联动控制器检测 操作自检键，对面板上所有的指示灯、显示器和声响器件进行功能自检。 切断主电源，备用电源应自动投入使用，并能正确显示主、备电源的状态。消 防联动控制设备与输入输出模块间的连线发生断路、短路时，应能在 100s 内发出与火灾报警信号有明显区别的声、光故障信号。 考点 3 火灾自动报警系统验收要求 1) 主、备电源转换试验进行 1 3 次。 2) 控制器全部检验。 3) 本案例中火灾探测器和手动报警按钮超过 100 只，所以抽验比例为 10 20；消火栓按钮抽验比例为 5 10。 考点 4 火灾报警控制器验收要求 1) 用尺测量控制器靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不 应小于 1.2m；主电源要直接与消防电源连接，严禁使用电源插头。 2) 对火灾报警控制器进行功能检查。包括：检查自检功能和操作级别； 测试每个回路的断路和短路，控制器应在 100s 内发出故障信号；在故障状态 下，使任一非故障部位的探测器发出火灾报警信号，控制器应在 1min 内发 出火灾报警信号；使任一总线回路上不少于 10 只的火灾探测器同时处于火 灾报警状态。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 11 页 加油站案例分析 考点 1 加油站等级 根据其储油罐、储气罐的容积划分为不同的等级。 考点 2 加油加气站站址选择 加油加气站的站址选择，应符合城乡规划、环境保护和防火安全的要求， 并应选在交通便利的地方。在城市建成区不宜建一级加油站、一级加气站、一 级加油加气合建站、CNG 加气母站。在城市中心区不宜建一级加油站、一级 加气站、一级加油加气合建站、CNG 加气母站。城市建成区内的加油加气站， 宜靠近城市道路，但不宜选在城市干道的交叉路口附近。 考点 3 站内平面布置 加油站的站内平面布置应符合以下要求 1) 车辆入口和出口应分开设置。 2) 站内车道宽度应按车辆类型确定，单车道宽度不应小于 4m，双车道宽 度不应小于 6m；站内的道路转弯半径应按行驶车型确定，且不宜小于 9m；站 内的道路坡度不应大于 8，且宜坡向站外；加油作业区内的停车位和道路路 面不应采用沥青路面。 汽车库防火 考点 1 汽车库的分类 汽车库可按照停车数量和总建筑面积、建筑高度、停车方式的机械化程度 等进行分类。 考点 2 汽车库、修车库、停车场总平面布局一般规定 1) 汽车库、修车库、停车场不应布置在易燃、可燃液体或可燃气体的生产 装置区和储存区内。汽车库不应与甲、乙类厂房、仓库贴邻或组合建造。 2) 类修车库应单独建造；II、IV 修车库可设置在一、二级耐火等级 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 12 页 建筑的首层或与其贴邻，但不得与甲、乙类厂房、仓库，明火作业的车间，托 儿所、幼儿园、中小学校的教学楼，老年人建筑，病房楼及人员密集场所组合 建造或贴邻。 考点 3 汽车库防火分区 最大允许建筑面积 ( 单位：m2) 敞开式、错层式、斜楼板式汽车库的上下 连通层面积应叠加计算，每个防火分区的最大允许建筑面积不应大于以上规定 的 2.0 倍；室内有车道且有人员停留的机械式汽车库，其防火分区最大允许建 筑面积应按以上规定减少 35。汽车库内设有自动灭火系统，其每个防火分区 的最大允许建筑面积不应大于以上规定的 2.0 倍。 (1) 机械式汽车库要求：室内无车道且无人员停留的机械式汽车库，当停车 数量超过 100 辆时，应采用无门、窗、洞口的防火墙分隔为多个停车数量不大 于 100 辆的区域，但当采用防火隔墙和耐火极限不低于 1.00h 的不燃性楼板分 隔成多个停车单元，且停车单元内的停车数量不大于 3 辆时，应分隔为停车数 量不大于 300 辆的区域。 (2) 甲、乙类物品运输车的汽车库、修车库要求：甲、乙类物品运输车的汽 车库、修车库，每个防火分区的最大允许建筑面积不应大于 500m2。 (3) 修车库要求：修车库每个防火分区的最大允许建筑面积不应大于 2000 m2，当修车部位与相邻使用有机溶剂的清洗和喷漆工段采用防火墙分隔时，每 个防火分区的最大允许建筑面积不应大于 4000m2。 可燃液体储罐区防火 考点 1 可燃液体火灾危险性分类 汽油的火灾危险性特征为闪点小于 28的液体，属于甲类液体；重油的火 灾危险性特征为闪点不小于 60 的液体，属于丙类液体； 考点 2 可燃液体储罐区选址 甲、丙类液体储罐区应设置在城市 ( 区域 ) 的边缘或相对独立的安全地带， 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 13 页 并宜设置在城市 ( 区域 ) 全年最小频率风向的上风侧。甲、丙类液体储罐 ( 区 ) 宜布置在地势较低的地带。当布置在地势较高的地带时，应采取安全防护设施。 甲、丙类液体储罐区应与装卸区、辅助生产区及办公区分开布置。 存放甲、乙、丙类液体的仓库宜布置在地势较低的地方，以免火灾对周围 环境造成威胁； 若布置在地势较高处，则应采取防止液体流散的措施。乙炔站等遇水产生 可燃气体，容易发生火灾爆炸的企业，严禁布置在可能被水淹没的地方。生产 和储存爆炸物品的企业应利用地形，选择多面环山、附近没有建筑的地方。 仓库防火案例分析 考点 1 仓库危险性分类 仓库储存物品的火灾危险性分类方法主要依据物品本身的火灾危险性；储 存物品的火灾危险性应根据储存物品的性质和储存物品中的可燃物数量等因素划 分，可分为甲、乙、丙、丁、戊类。同一座仓库或仓库的任一防火分区内储存不 同火灾危险性物品时，仓库或防火分区的火灾危险性应按火灾危险性最大的物品 确定。丁、戊类储存物品仓库的火灾危险性，当可燃包装重量大于物品本身重量 的 1/4 或可燃包装体积大于物品本身体积的 1/2 时，应按丙类确定。 考点 2 耐火等级和层数 储存可燃液体的多层丙类仓库的耐火等级不应低于二级，单层丙类仓库 和储存可燃固体的多层丙类仓库的耐 火等级不应低于三级；一、二级丙类 1 项 ( 系指动物油、植物油，沥青，蜡，润滑油、机油、重油，闪点大于或等于 60的柴油，糖醛，白兰地成品库 ) 仓库的最多允许层数不应超过 5 层；三级 丙类 1 项仓库的最多允许层数应为单层，一、二级丙类 2 项 ( 系指化学、人 造纤维及其织物，纸张，棉、毛、丝、麻及其织物，谷物，面粉， 粒径大于或 等于 2mm 的工业成型硫黄，天然橡胶及其制品，竹、木及其制品，中药材， 电视机、收录机等电子产品，计算机房已录数据的磁盘储存间，冷库中的鱼、 肉间 ) 仓库的最多允许层数不限，三级丙类 2 项仓库的最多。 消防安全案例分析考点总结 总部地址：北京市 西城区西直门南大街 2 号成铭大厦 C 座 第 14 页 厂房建筑防火案例分析 考点 1 物质火灾危险性判断： 甲类、乙类、丙类、丁类； 考点 2 建筑分类 1) 按建筑使用性质，可分为民用建筑、工业建筑及农业建筑。其中民用又 包括住宅和公共建筑； 2) 民用建筑根据建筑高度和层数又可分为单、多层民用建筑和高层民用建 筑。高层民用建筑根据其建筑高 度、使用功能和楼层的建筑面积可分为一类和 二类高层。 (1) 单层、多层建筑。27m 以下的住宅建筑、建筑高度不超过 24m( 或已 超过 24m，但为单层 ) 的公共建筑和工业建筑。 (2) 高层建筑。建筑高度大于 27m 的住宅建筑和其他建筑高度大于 24m 的非单层建筑。我国称建筑高度超过 100m 的高层建筑为超高层建筑。
