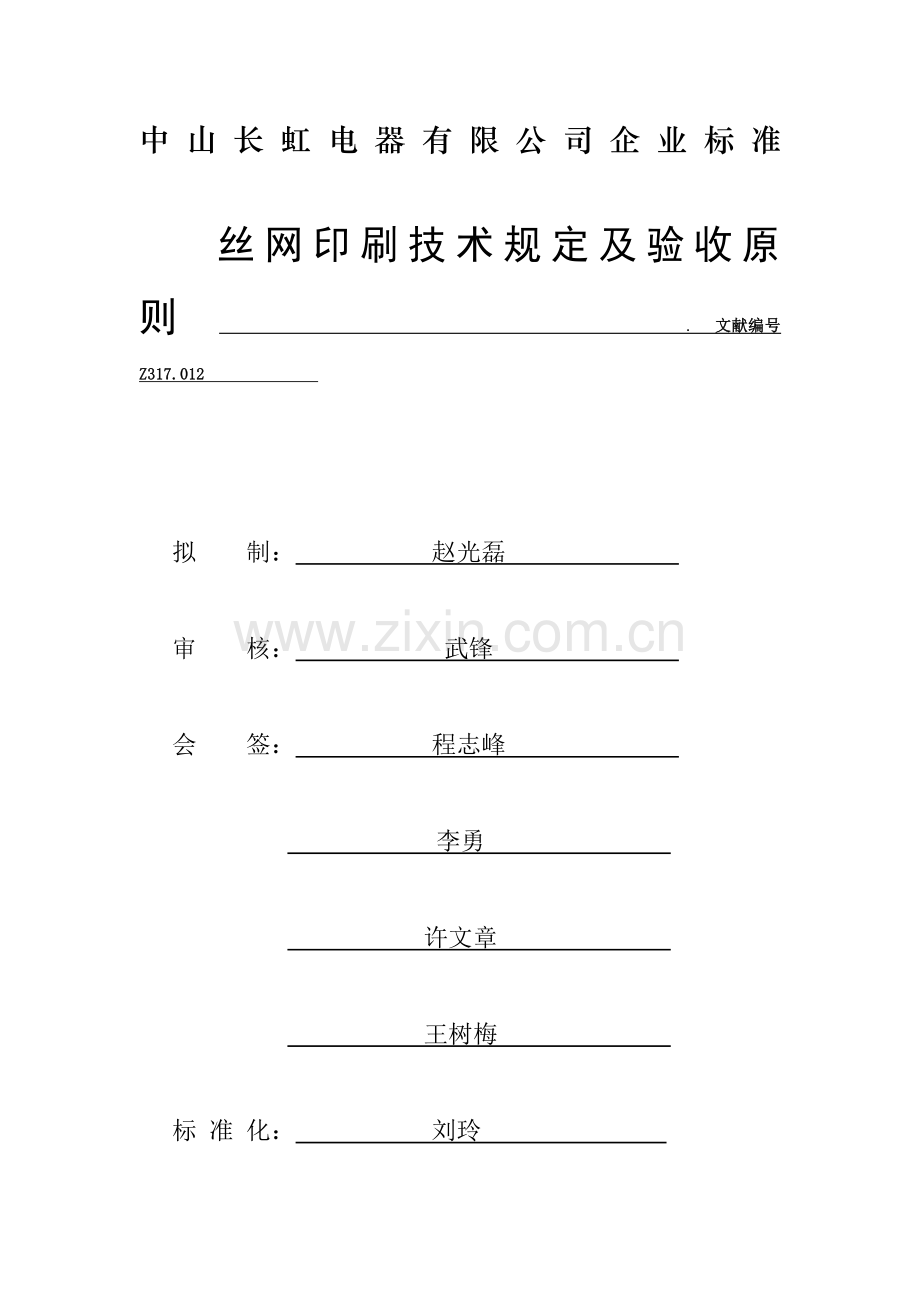

中 山 长 虹 电 器 有 限 公 司 企 业 标 准丝网印刷技术规定及验收原则 . 文献编号 Z317.012 拟 制： 赵光磊 审 核： 武锋 会 签： 程志峰 李勇 许文章 王树梅 标 准 化： 刘玲 批 准： 杨北超 丝网印刷技术规定及验收原则1. 范畴 本原则规定了展示类丝网印刷术语、产品分类及其构造、材料、规定、实验办法、检查规则、标志、包装、运送、储存等规定。 本原则合用于塑料、金属（下文以“承印物”统称）材料上丝网印刷。中山长虹重要为内机面板、外机前板（喷涂）、遥控器上丝印商标或图案。2. 规范性引用文献下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献，其随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，但应促成依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注年代引用文献，其最新版本合用于本原则。GB/T6739- 色漆和清漆铅笔法测定漆膜硬度 GB/T2828.1 按接受质量限（AQL）检索逐批检查抽样筹划 GB/T 9761-色漆和清漆色漆目视比色GB/T 2423.17- 电工电子产品环境实验3. 术语定义3.1 丝网印刷：运用丝网印版图文某些网孔透油墨，非图文某些网孔不透墨基本原理进行印刷方式，如下简称“丝印”。3.2 丝网：是印刷中惯用丝网有绢网、尼龙丝网、涤纶丝网、不锈钢丝网。3.3 网框：网框使用材料重要有木料、中空铝型材、铸铝成型框、钢材等几种材料。最惯用则是铝型材制作网框。3.4 刮板:由于刮板在印刷中接触各种油墨及溶剂，并规定耐磨性高，有一定硬度。为了满足丝印规定，用于制作刮扳材料普通为天然橡胶和合成橡胶。3.5油墨:丝印用着色剂。由颜料、连结料和助剂等构成。3.6开油水：油墨稀释作用，也用于清洗网板。快干开油水用于清洗网板、慢干开油水用于稀释油墨。4. 丝印加工流程及质量规定4.1丝印工艺流程： 制作原稿-制作丝网印版-印刷-油墨干燥。4.2制作丝网印版丝网框架外形尺寸，按网印图形每边放大150200mm。4.3 丝印4.3.1 丝印前准备工作 做好印刷前准备工作，是保证印刷顺利进行必不可少一种工作。在印刷生产前需做好如下几方面基本准备工作。1) 清理印刷场地，保证印刷台或印刷机四周有一定操作活动空间，避免其他物体妨碍工作。保持场地清洁，避免灰尘等影响印刷质量。2) 准备好适当刮板，并检查刮板与否有碰伤，如果有碰伤要进行研磨，以防刮伤印版影响印刷质量。 3) 检查丝网印版与否完好，发现问题及时修正，保证丝网印版图文四周封网，避免非图文某些有漏墨现象。用湿润布轻擦版面，去除版面上灰尘。4) 依照承印物特点，调节丝网印版与承印物之间适当间隙。5) 依照承印物尺寸大小，拟定其在印刷台上位置。固定好印刷辅助设备规矩。6) 做好晾纸架等烘干设备使用准备工作。如果使用烘干炉，要预先调节好烘干温度。4.3.2 油墨准备严格按照图纸规定选取油墨型号（需特别注意颜色）。4.3.3丝印加工1) 固定丝网框架将丝网框架用专用夹具装配在底模或工作台上，待丝网框架放平时，使丝网面距底板12mm。2) 试印将印料倒入框架内丝网上，试印，发现问题，相应调节后再行试印。直至丝印图形合格。丝印（油墨）调试工艺废损为每批次1件。3)丝印a) 承印物表面是通过解决过表面时，普通采用干净布清洁即可使用。如果是未解决表面，需要采用必要前解决工艺，达到无油污，光洁原则。b) 丝印时，将承印物按定位规定放置在固定位置，放下丝网框架，接触承印物，丝网距表面 1.52mm。如图1所示。然后用刮扳刮压印料，使丝网与铜箔间直线接触。刮板过后，丝网靠自身弹性复原。刮板刀口应做成直角。若刀口圆钝，丝印时刀口和丝网便呈弧面接触，带状面示意如图2所示。这时丝网和铜箔接触也呈弧面。在这种状态下漏印，先印下印料又受到刮板后部挤压，致使丝印图形扩散、失真、边沿毛糙。 丝印中刮板与丝网夹角，从理论上讲以45为佳。这时刮板和丝网接触面是一条直线，如图3所示。夹角增大或缩小，都会使接触面加宽。但由于刮板软硬、丝网张力大小、丝印时用力大小及刮板橡皮弹性变形等因素影响，事实上刮板和丝网夹角为50,较为适当。 丝印操作时，两手揿住刮板，由前向后或由后向前，用力均匀而平缓进行刮印。这时印料在丝网模版和刮板之间，既被挤压又被推移，迫使印料穿过网孔，被印到承印物上。刮印后，掀开丝网框架，用刮板将印料进行回刮封网，以免印料干燥而封闭网孔。同步取出承印物，检查网印质量，插架。丝印时如发现丝网黏附铜箔反弹不起来，导致丝印图形毛刺诸多，模糊不清，或浮现双影，阐明丝网距底板太近，可恰当调节夹具高度。4.4油墨干燥油墨干燥办法可分为自然干燥、加热干燥、紫外线干燥、电子束照射干燥、红外线干燥、微波干燥等各种形式。4.4.1 我司塑料（HIPS）丝印需用烘干炉干燥油墨，温度6070，时间3040S（烘干时间可依照环境温度、湿度以及丝印图案特性稍作调节）。4.4.2 我司金属喷涂件丝印可自然干燥，要放置在通风，无尘，湿度、温度适当环境中放置，不准叠放，直至实干。4.4.3实干检查办法是用指甲轻划印膜无破坏。4.5保存丝网版4.5.1 本批次印刷后，则须用洗网水将丝网印版上残留油墨清洗干净，保证图文某些网孔不被油墨堵住，然后经充分干燥后，妥善存储好，以备下次使用。4.5.2 丝网框或丝网印版普通采用版架存储，存储形式有水平式和竖立式两种。水平式是将同一规格丝网印版，放置在版架一层内，可重叠放置。竖立式是将丝网印版竖立在版架上版槽内，较大网版最佳采用竖立式存储方式，以防丝网印版下垂。注意防尘。4.6操作注意事项4.6.1 未经培训非丝印专职人员不得擅自操作。4.6.2 工装、夹具一旦定位后，不得随意移位。4.6.3 下班前必要将工装、夹具清洗干净，并将丝网妥善存储。4.6.4 丝印房环境需控制在温度18-23，湿度20-80%，保持正常通风。4.6.5 不同丝印油墨区别开，不得混用。切忌在油墨中盲目添加其她辅助料。使用桶装或罐装油墨时，应在表面按层挖取。用毕油墨后，必要及时关闭容器盖子，防止挥发。4.6.6 丝印时必要配戴口罩、手套作业。不能佩戴金属首饰，如戒指手表等。4.7包装及运送4.7.1 塑料面板丝印产品包装时，要先用0.5mm厚度珍珠棉全覆盖在丝印处，再用静电保护膜覆盖面板后再放入周转箱/车。4.7.2 塑料件丝印产品不可放置在潮湿及阳光直接照射地方。4.7.3 包装箱/车上粘贴物料标记卡；标记卡信息齐全（即应包括供方名称、物料图号、数量、操作工及检查员姓名、生产日期、RoHS标示）与箱内实物及装箱数量一致。注：此条针对供应商丝印产品4.7.4 搬运过程中注意轻拿轻放不可有撞击、摔打等不良动作浮现。5. 质量规定及检查办法5.1尺寸规定按照规定位置和尺寸进行丝印，规定尺寸偏差5mm内，水平方向目视无偏斜。5.2外观规定5.2.1 检查条件：距观测面300mm，在日光下或800LUX强度光线下用眼睛对丝印效果分别以正视和45角对外观进行观测。5.2.2丝印图案颜色和封样件保持一致，且肉眼看不出明显差别，颜色符合图纸规定规定，并与原则色板比较在色差范畴内。5.3印刷质量：涂层厚度8m15m。文字图案清晰、饱满，无漏印、露底、脱色、拖墨、断线、模糊、针孔、油污等不合格现象；图案颜色深浅一致，油墨附着力好，用手指轻擦不脱色。丝印常用问题及解决办法见附表1。5.4 物理化学性能：5.4.1 附着力:将3M胶带覆盖在丝印图案上、压平，然后以45角方向迅速拉起胶带，实验后图案应不可缺口、断线。5.4.2 耐酒精性：取样品2件，在1Kg原则法码平底面包一层新软棉质毛巾布，并在底部涂上试剂（无水乙醇），平放在待测试涂层表面不加压力，1秒钟来回1次速度来回擦拭丝印一分钟，用清水冲洗。实验后图案保持清晰、不褪色。线条、图形及颜色，不应发生变化。5.4.3擦拭耐久性：使用秒表进行计时，用沾过自来水纱布，模仿顾客清洁机身力度轻轻擦拭15s，随后用沾有家用清洁剂（例如：蓝月亮、立白、白猫等家用清洁剂）纱布以同样力度再擦拭15s，目测。实验后图案保持清晰、不褪色。5.4.4 硬度：1H铅笔，按照GB/T 6739办法，无超过3mm损伤。5.4.5 抗冷热冲击能力：取样品2件放置在温度-302（30min）/+602（30min）恒温箱里，每个恒温箱达到设定温度后存储23min，共放置5个循 环。实验后，印刷涂层表面无裂纹、剥离及其她影响外观损伤。5.4.6 耐湿热性能：取样品2件，在温度605，湿度855（恒温恒湿箱）内放置8h,冷却30分钟后进行观测。实验后，印刷涂层表面无裂纹、剥离、无起皮、皱结现象。5.4.7盐雾实验：按照GB/T 2423.17进行盐雾实验，实验持续时间为48小时。实验前，试件表面清洗除油，实验后，用清水冲洗残留在表面盐份。实验后，试件应光滑细密、色泽均匀、不应有明显斑点、针孔、气泡、涂层脱落等缺陷。5.4.8 耐水性：将样品放到40水中浸24小时后取出，室温放置30分钟观测。印刷涂层表面无水泡、斑点、脱落、光泽不良等现象。5.4.9 耐候性（金属喷涂件-室外机）：使用氙灯老化测试仪，黑板温度653，RH=50%，光照102分钟，淋水18分钟，光照总强度为550w/m2。实验168小时实验后E3.0，且目测无开裂、起泡等明显变化。6. 检查规定来料检查采用抽样检查办法，抽样方案下表规定拟定检测水平 IL和接受质量限AQL按GB/T 2828.1规定正常检查一次抽查方案。鉴定不合格，则可加严抽查，如仍不合格，在包装箱/车明显位置粘贴不合格标记，不准入库与使用。附表1 丝印常用问题及解决办法：故障因素解决办法堵网1.油墨颜料或其他固体填料大1.选取较低目数，增大孔径2.干燥过快2.加挥发较慢溶剂调墨，加印速3.粘度过高3.恰当加入溶剂使油墨粘度减少或抬高网距4.稀释剂不适当4.换用指定稀释剂气泡1.粘度太高1.加入适合溶剂，使其粘度下降2.干燥过快2.加入慢干溶剂3.网版脱离承印物过快3.缩小网距4.搅拌或加入溶剂不当4.顺方向搅拌油墨，加入添加剂比例恰当5.油墨自身有问题5.更换油墨加消泡剂针孔1.油墨干燥太快1.加入慢干溶剂2.油墨或溶剂中有杂质2.更换油墨3.环境有灰尘3.清洁环境重影1.网距太高1.减少网距2.刮压不均匀2.重新调试刮刀压力3.油墨太稀3.重新调配拉丝1.油墨粘稠度过高1.恰当加入溶剂使油墨粘度减少2.提网速度过快2.减少提网速度发白、雾状1.稀释剂具有水份1.更换稀释剂2.印刷环境空气湿度大2.选取恰当干燥速度或减少空间湿度3.溶剂挥发会吸热导致局部水蒸气凝固于墨膜里面或表面导致白雾化3.选取恰当干燥速度或减少空间湿度
