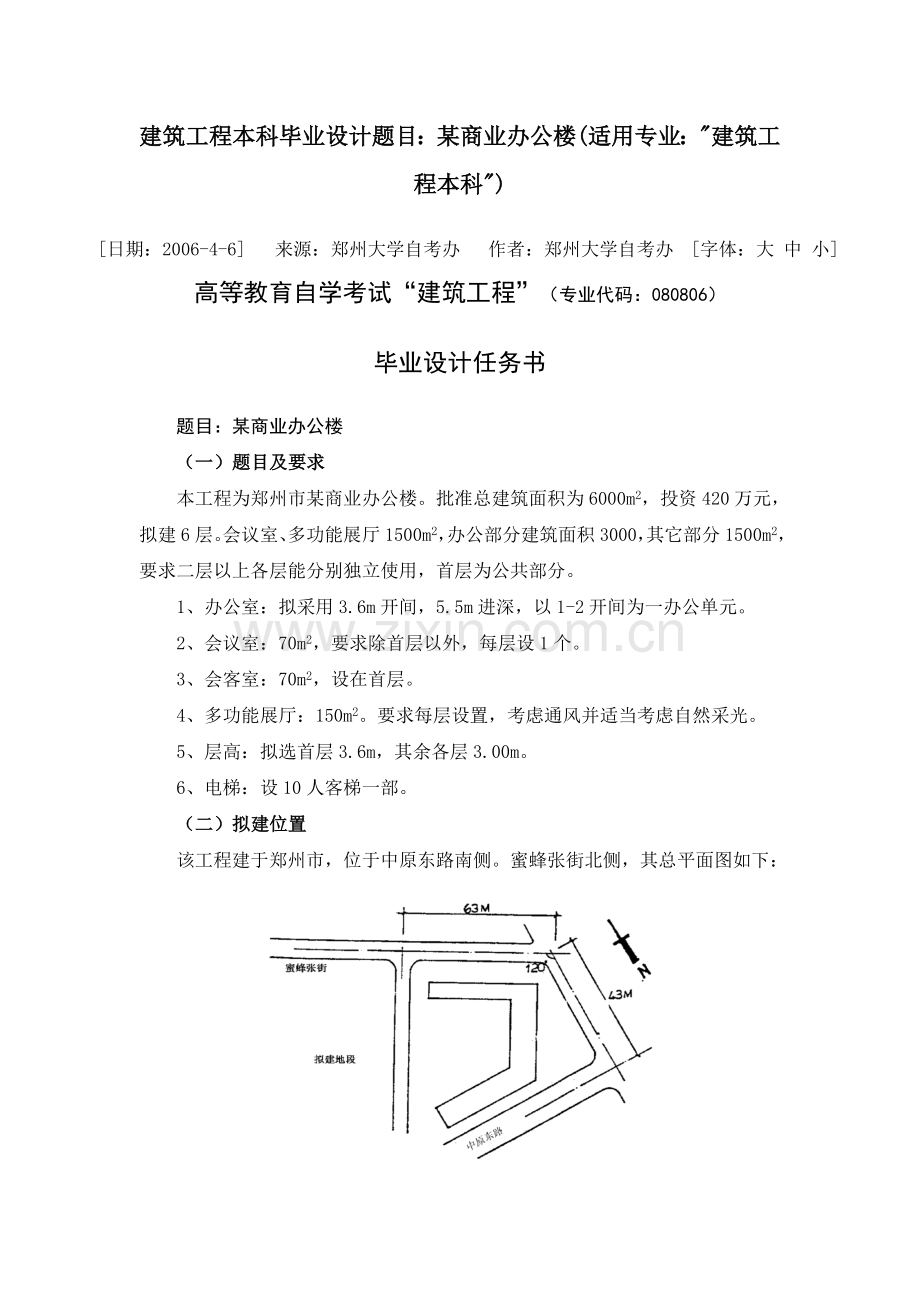

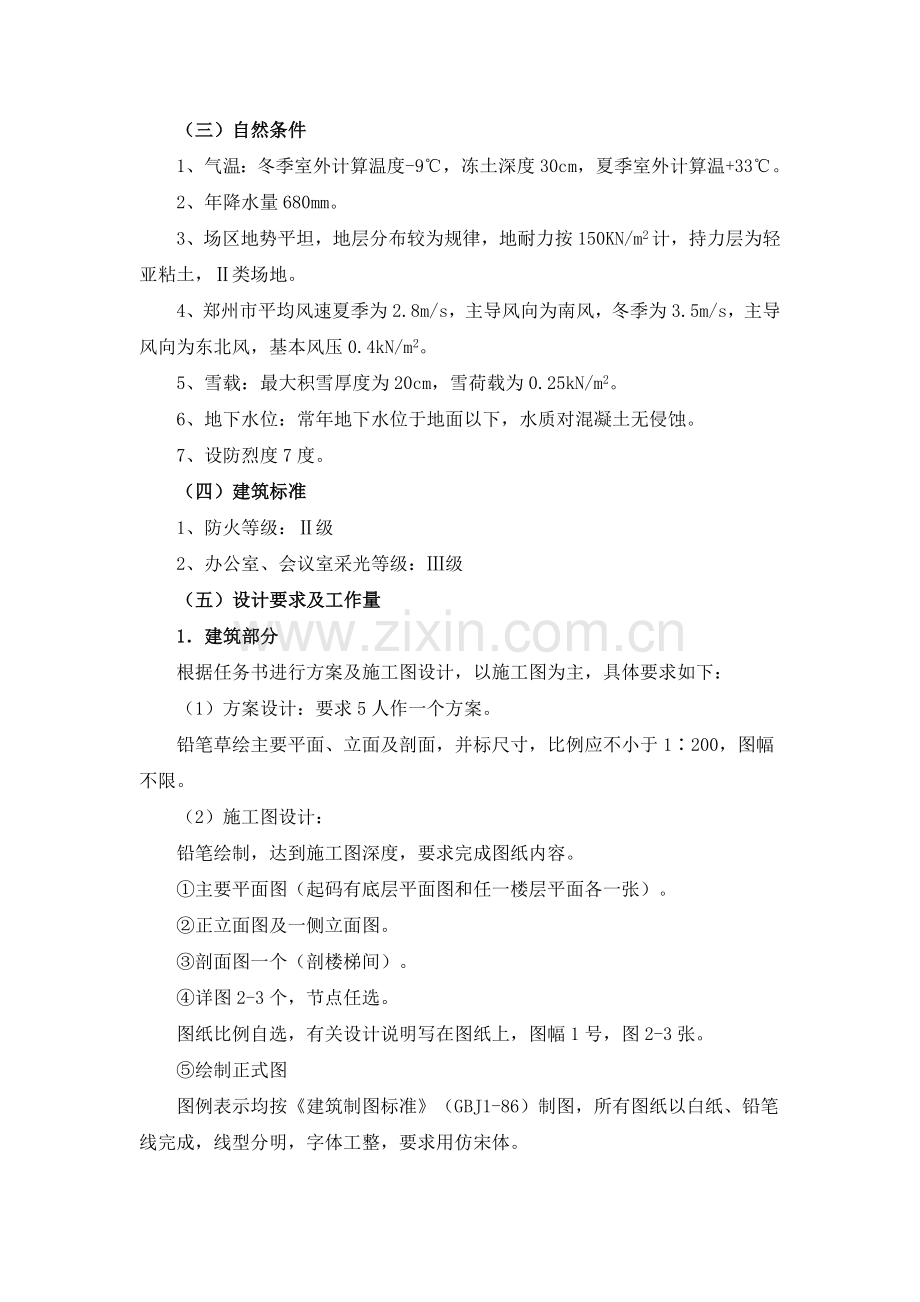

建筑工程本科毕业设计题目：某商业办公楼(适用专业：建筑工程本科)日期：2006-4-6来源：郑州大学自考办 作者：郑州大学自考办字体：大 中 小 高等教育自学考试“建筑工程”（专业代码：080806） 毕业设计任务书 题目：某商业办公楼 （一）题目及要求 本工程为郑州市某商业办公楼。批准总建筑面积为6000m2，投资420万元，拟建6层。会议室、多功能展厅1500m2，办公部分建筑面积3000，其它部分1500m2，要求二层以上各层能分别独立使用，首层为公共部分。 1、办公室：拟采用3.6m开间，5.5m进深，以1-2开间为一办公单元。 2、会议室：70m2，要求除首层以外，每层设1个。 3、会客室：70m2，设在首层。 4、多功能展厅：150m2。要求每层设置，考虑通风并适当考虑自然采光。 5、层高：拟选首层3.6m，其余各层3.00m。 6、电梯：设10人客梯一部。 （二）拟建位置 该工程建于郑州市，位于中原东路南侧。蜜蜂张街北侧，其总平面图如下：（三）自然条件 1、气温：冬季室外计算温度-9，冻土深度30cm，夏季室外计算温+33。 2、年降水量680mm。 3、场区地势平坦，地层分布较为规律，地耐力按150KN/m2计，持力层为轻亚粘土，类场地。 4、郑州市平均风速夏季为2.8m/s，主导风向为南风，冬季为3.5m/s，主导风向为东北风，基本风压0.4kN/m2。 5、雪载：最大积雪厚度为20cm，雪荷载为0.25kN/m2。 6、地下水位：常年地下水位于地面以下，水质对混凝土无侵蚀。 7、设防烈度7度。 （四）建筑标准 1、防火等级：级 2、办公室、会议室采光等级：级 （五）设计要求及工作量 1建筑部分 根据任务书进行方案及施工图设计，以施工图为主，具体要求如下： （1）方案设计：要求5人作一个方案。 铅笔草绘主要平面、立面及剖面，并标尺寸，比例应不小于1200，图幅不限。 （2）施工图设计： 铅笔绘制，达到施工图深度，要求完成图纸内容。 主要平面图（起码有底层平面图和任一楼层平面各一张）。 正立面图及一侧立面图。 剖面图一个（剖楼梯间）。 详图2-3个，节点任选。 图纸比例自选，有关设计说明写在图纸上，图幅1号，图2-3张。 绘制正式图 图例表示均按建筑制图标准（GBJ1-86）制图，所有图纸以白纸、铅笔线完成，线型分明，字体工整，要求用仿宋体。 2结构部分 （1）结构方案选择：在建筑方案的基础上，结合现行施工技术水平，确定结构方案。 选择结构承重体系（框架体系、框剪体系、筒体体系）及混合结构体系。 选择施工方案（现浇式、装配式、装配整体式）。 柱网布置（在建筑方案阶段一同考虑）。 确定缝的划分（包括位置、类型及对基础的影响）。 结构平面布置，综合考虑梁柱的布置、位置关系。 依据地质情况及上部结构型式确定基础式及埋置深度。 进行初步估算，确定各种上构件尺寸（包括梁、板、柱）。 （2）结构计算： 选一具有代表意义的框架进行计算。 确定框架计算简图 荷载计算，注意传力正确，防止少算和漏算 垂直荷载作用的内力计算 水平荷载作用下内力计算 荷载组合和内力组合 截面设计（配筋计算） 电算分析内力并与手算结果对比 基础设计与计算 自选构件设计和计算（如连系梁、楼梯、雨蓬等） （3）绘制施工图 基础平面布置及配筋图 结构平面布置图 框架模板及配筋图 自选构件配筋图 图纸数量 1号图45张 3.编写设计说明书和结构计算书（装订成册）要求用仿宋字写 （六）主要参考资料 1各科专业课教材 2建筑规范与标准 建筑制图标准（GBJ1-86） 建筑结构荷载规范 混凝土结构设计规范（GBJ10-86） 建筑地基基础设计规范（TJ7-74） 砌体结构设计规范（GBJ3-73） 建筑设计防火规范（TJ10-74） 3设计手册 建筑设计资料（一）、（二）、（三） 建筑结构静力计算手册 钢筋混凝土结构计算手册 建筑结构设计手册 简明建筑结构设计手册 4各种标准图和通用手册 中南地区通用建筑标准设计 建筑配件图集合订本 附录：毕业设计调研指导书（要求写出一份调研报告） （一）建筑部分 1、办公楼的平面形状，功能分区，主次出入口安排及与周围道路、建筑的关系。 2、主门厅的功能，有些什么设施、楼梯、电梯在门厅中的位置，人流组织、门厅大小、空间高度及艺术处理。 3、建筑物的开间、进深、层次、走道尺寸即柱网尺寸。 4、一般高级办公室的大小、座位个数、排列及通道宽度、采光标准及窗子大小、门的宽度、个数及位置，空间高度及空间处理。 5、展厅的容量、平面尺寸、展板或陈列内容的布置，进出口布置，与办公楼怎样联系。 6、楼梯的平面位置及数量，设计的依据是什么。 7、厕所、文印、档案、资料、开水间、邮电、门卫、电话间等房间的位置，一般设计要求，设备个数的确定，如何布置。 8、立面色彩及处理。 （二）结构部分 1、多层办公楼，可采用哪几种结构型式，各有什么优缺点？ 2、框架结构的型式有几种？各有什么优缺点？在实际设计中应根据什么条件选择框架的结构型式。 3、楼梯的结构型式有几种应怎样来选择？ 4、基础有哪些形式，在实际设计中应如何选择？ 5、框架 结构的内力计算可采用哪几种方法？在设计中是否考虑房屋的侧移计算？ 6、在施工现场注意梁、板、柱的位置关系，传力途径是其受力方式，分别属于什么受力构件？ 7、各构件砼标号？断面形式，配筋方式？实际工程中钢筋是如何连接的（焊接、搭接）？弯起钢筋？吊筋？ 8、收理整理一些异形构件的计算方式。目 录第一部分：工程概况1第二部分：结构计算单元确定及框架侧移刚度的计算2第三部分：荷载计算5第四部分：竖向荷载作用下框架结构的内力计算7第五部分：水平荷载作用下框架结构的内力和侧移计算16第六部分：内力组合19第七部分：截面设计23第八部分：楼板设计31第九部分：楼梯设计33第十部分：基础设计37高等教育自学考试“建筑工程” 毕业设计 某商业办公楼结构计算书罗 春 明2008年10月
