串并联电路设计习题.doc

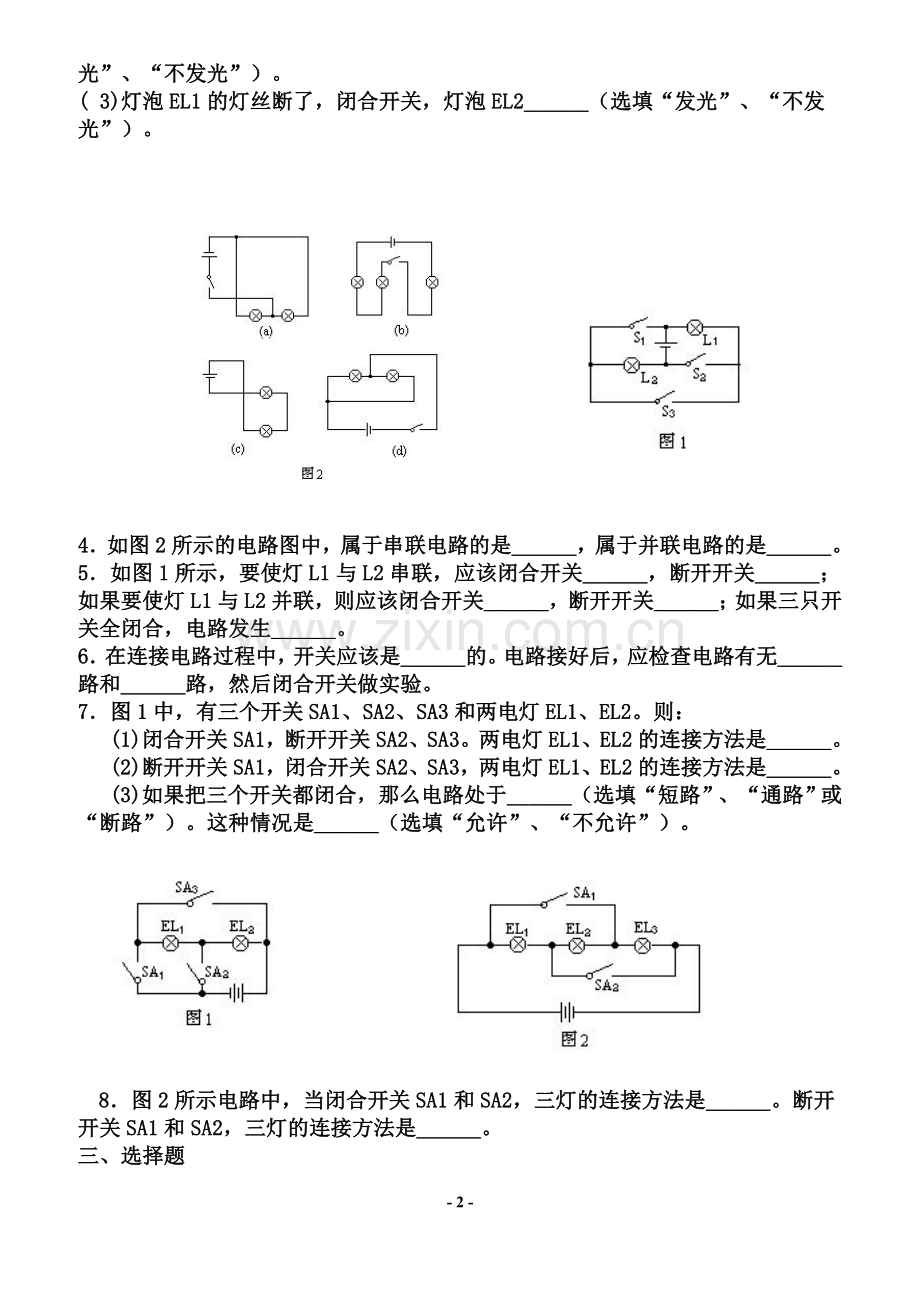

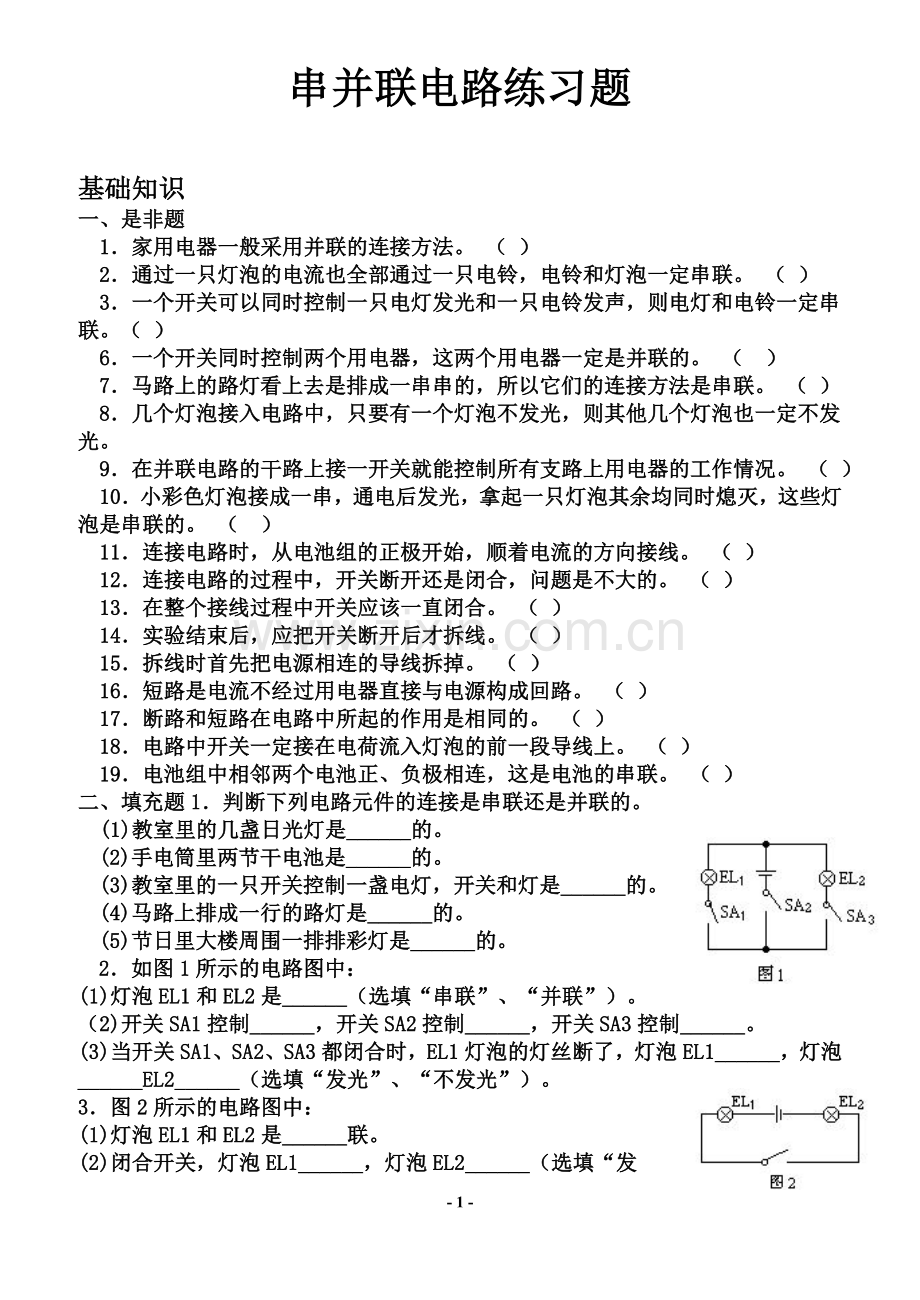

串并联电路练习题基础知识一、是非题1家用电器一般采用并联的连接方法。 （ ）2通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。 （ ）3一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。（ ）6一个开关同时控制两个用电器，这两个用电器一定是并联的。 （ ）7马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。 （ ）8几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。9在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。 （ ）10小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。 （ ）11连接电路时，从电池组的正极开始，顺着电流的方向接线。 （ ）12连接电路的过程中，开关断开还是闭合，问题是不大的。 （ ）13在整个接线过程中开关应该一直闭合。 （ ）14实验结束后，应把开关断开后才拆线。 （ ）15拆线时首先把电源相连的导线拆掉。 （ ）16短路是电流不经过用电器直接与电源构成回路。 （ ）17断路和短路在电路中所起的作用是相同的。 （ ）18电路中开关一定接在电荷流入灯泡的前一段导线上。 （ ）19电池组中相邻两个电池正、负极相连，这是电池的串联。 （ ）二、填充题1判断下列电路元件的连接是串联还是并联的。(1)教室里的几盏日光灯是_的。(2)手电筒里两节干电池是_的。 (3)教室里的一只开关控制一盏电灯，开关和灯是_的。(4)马路上排成一行的路灯是_的。(5)节日里大楼周围一排排彩灯是_的。2如图1所示的电路图中：(1)灯泡EL1和EL2是_（选填“串联”、“并联”）。（2)开关SA1控制_，开关SA2控制_，开关SA3控制_。(3)当开关SA1、SA2、SA3都闭合时，EL1灯泡的灯丝断了，灯泡EL1_，灯泡_EL2_（选填“发光”、“不发光”）。3图2所示的电路图中：(1)灯泡EL1和EL2是_联。(2)闭合开关，灯泡EL1_，灯泡EL2_（选填“发光”、“不发光”）。( 3)灯泡EL1的灯丝断了，闭合开关，灯泡EL2_（选填“发光”、“不发光”）。4如图2所示的电路图中，属于串联电路的是_，属于并联电路的是_。5如图1所示，要使灯L1与L2串联，应该闭合开关_，断开开关_；如果要使灯L1与L2并联，则应该闭合开关_，断开开关_；如果三只开关全闭合，电路发生_。6在连接电路过程中，开关应该是_的。电路接好后，应检查电路有无_路和_路，然后闭合开关做实验。7图1中，有三个开关SA1、SA2、SA3和两电灯EL1、EL2。则：(1)闭合开关SA1，断开开关SA2、SA3。两电灯EL1、EL2的连接方法是_。(2)断开开关SA1，闭合开关SA2、SA3，两电灯EL1、EL2的连接方法是_。(3)如果把三个开关都闭合，那么电路处于_（选填“短路”、“通路”或“断路”）。这种情况是_（选填“允许”、“不允许”）。8图2所示电路中，当闭合开关SA1和SA2，三灯的连接方法是_。断开开关SA1和SA2，三灯的连接方法是_。三、选择题2有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下面说法中正确的是 A如果电路是串联电路，另外两只灯泡一定正常发光；B如果电路是并联电路，另外两只灯泡一定也熄灭； C如果电路是串联电路，另外两只灯泡一定也熄灭。3由一个电源、两个小灯泡、一个开关和几根导线连接成一个电路。当断开开关时，两个灯泡都不发光；闭合开关，两个灯泡都发光，则下面说法中正确的是 A两灯泡一定是串联连接；B两灯泡一定是并联连接；C以上两种情况都有可能。4图3中，闭合开关SA后，两电灯不是并联的电路图是 5在图1所示的电路图中，错误的是 A图(a)中开关SA能控制两个灯，图(b)中开关SA仅控制一个灯B闭合开关后，图(a)和图(c)中灯泡同时发光；断开开关时，同时熄灭，而图(b)中灯泡EL1先发光，灯泡EL2后发光；C三个电路图的开关SA控制作用相同，闭合开关，灯泡同时发光。6图3所示的三个电路中，两个电灯是串联的是图 7有两盏电灯和两只开关，要求每一个开关控制一盏电灯，在图3所示电路图中，正确的是图 四、作图题1如图3(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电路，且S控制L1和L2。2根据图4的实物接线图，做以下题目。(1)两小灯泡是_联。（2)标出通过小灯泡的电流方向。(3)画出电路图。2，画出图13-3-1的电路图图中开关S是接在干路上的还是接在支路上的？由电路图连接实物图1、如上右图所示，按电路图用笔画线作导线，将元件连接起来. 4、根据图1115(a)的电路图，在图1115 (b)中画出对应的实物连接图 18、将图1119中的电路元件按电路图连接成实物图 (要求导线不交叉) 1、2、12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路 由实物图画电路图 能力提升1（电路分析题）如图13-3-4所示各电路中，L1, L2两灯串联的电路是 L1、L2两灯并联的电路是 2. (4)（电路分析题）如图13-3-5所示电路，将S1、S2都闭合后，则下列说法正确的是（ ）A能亮的灯是L1、L2、L3，且它们是串联的B能亮的灯是L1、L2、L3，且它们是并联的C只有灯L1发光，因为闭合开关S1后，灯L2、L3被短路D电源被短路3. (4)（2004广州）（电路分析题）在图13-3-6所示的电路中，若要使L1和L2两灯组成并联电路开关的断开与闭合情况应是（ ）AS1、S2断开，S3闭合 BS1、S2断开，S3断开CS1、S2、S3都闭合 D. S2、S3闭合，S1断开4（3）（实践应用题）将图13-3-14中的实物按要求连成电路。（1）L1、L2、L3三盏灯并联；（2）S1控制L1、L2；（3）S2控制整个电路。改错题1（电路故障分析题）如图13-3-11给出的实物连接图，若开关S1、S2都闭合，电路中灯 （填“亮”或“不亮）要使灯和电铃并联，S1控制干路，S2只控制电铃，请你用笔在原图需改动的导线上画“”，并画出正确的连法，要求只改变一处接线点，导线不交*2. 如图5-19所示：(1)要使灯L1、L2并联，S同时控制两盏灯，则M线头应接在 点或 点上；(2)要使L1、L2并联，S只控制灯L1时，则线头M应接在 点上；(3)要使L1、L2串联在电路中，则需要拆掉 线，把M线头接在 点上，或拆掉 线，把M线头接在 点上- 8 -
