超高性能混凝土的制备与性能.pdf

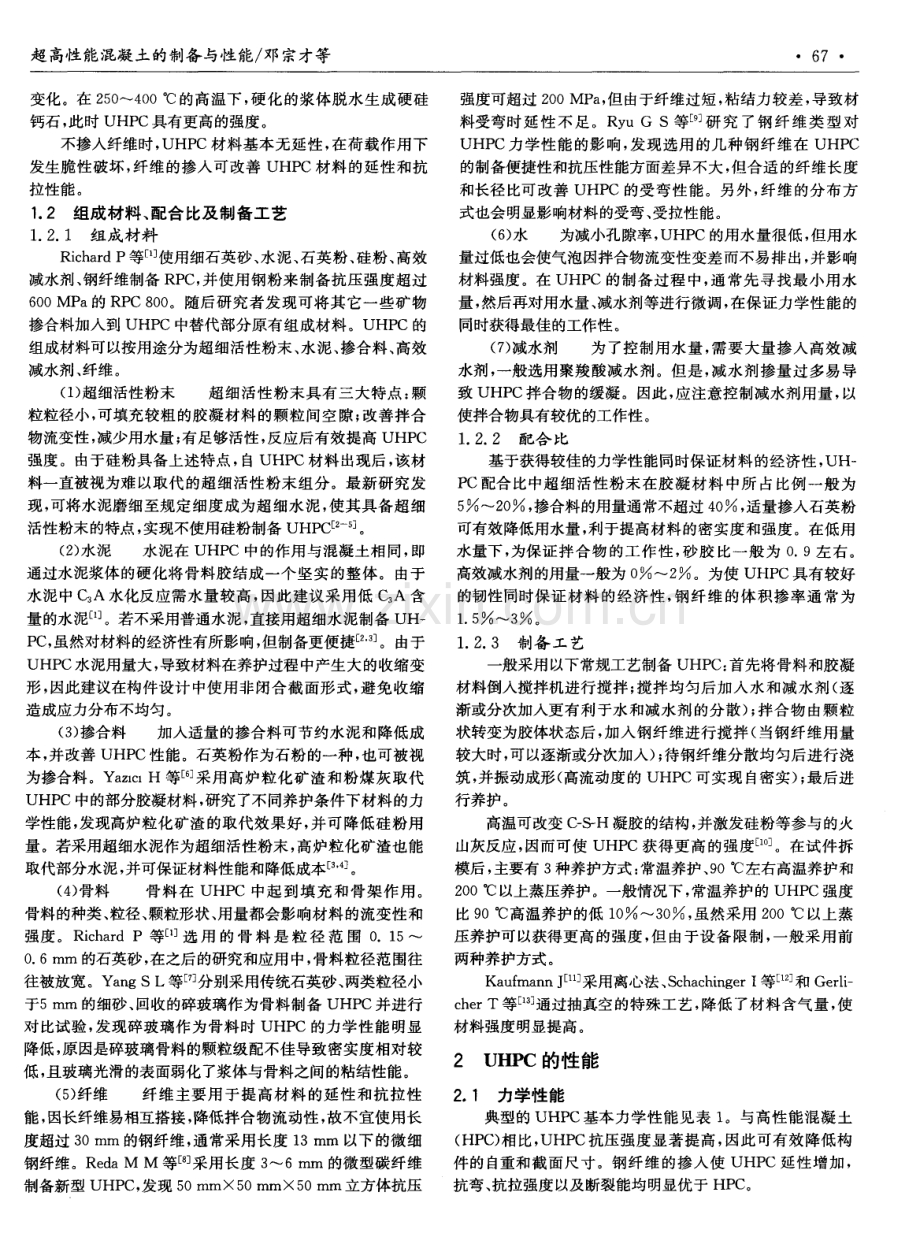

6 6 材料导报 A： 综述篇 2 0 1 3年 5月( 上) 第 2 7 卷第 5期 超高性能混凝土的制备与性能 邓 宗才 ， 肖 锐 ， 申臣良。 ( 1 北京工业大学建筑工程学院， 北京 1 0 0 1 2 4 ； 2 北京正华混凝土有限公司， 北京 1 0 0 1 7 6 ) 摘要 超高性能混凝土( UHP C ) 是一种强度极高、 耐久性极佳的新型水泥基复合材料， 钢纤维的掺入能有效 提高其韧性 ， 使其在建筑工程领域有很好的应用前景。对国际、 国内主要研究成果进行归纳， 介绍 UHP C的制备原 理 ， 对 UHP C的组成材料 、 配合比及制备工 艺进行分析和说明 ， 阐述其基本 力学性 能、 耐久性及 应用方式。 关键词 超高性能混凝土制备原理制备技术力学性能耐久性 中图分 类号 ： TU5 2 8 文献标识码 ： A A Re v i e w o n Pr e p a r a t i o n a nd Pr o pe r t i e s o f Ul t r a - hi g h Pe r f o r ma n c e Co nc r e t e DENG Z o n g c a i ，XI AO Ru i ，S HEN Ch e n l i a n g ( 1 C o l l e g e o f Ar c h i t e c t u r e a n d C i v i l E n g i n e e r i n g ， B e i j i n g Un i v e r s i t y o f T e c h n o l o g y ，B e i j i n g 1 0 0 1 2 4 ； 2 B e ij i n g Z h e n g h u a C o n c r e t e Co mp a n y L i mi t e d ，B e i j i n g 1 0 0 1 7 6 ) Ab s t r a c t Ul t r a - h i g h p e r f o r ma n c e c o n c r e t e( UHPC)i s a n e w k i n d o f c e me n t i t i o u s ma t e r i a l wi t h g o o d a p p l i c a t i o n f u t u r e i n c i v i 1 e n g i n e e r i n g，b e c a u s e o f u l t r a h i g h s t r e n g t h a n d h i g h d u r a b i l i t y Hi g h t o u g h n e s s c a n b e a c q u i r e d f o r UHP C b y i n c o r p o r a t i n g s t e e l f i b e r s By c o l l e c t i n g a n d a n a l y z i n g i n t e r n a t i o n a l a n d d o me s t i c r e s e a r c h r e s u l t s ，t h e p r e - p a r a t i o n p r i n c i p l e s o f UHPC a r e i n t r o d u c e d，t h e r a w ma t e r i a l s ，mi x t u r e p r o p o r t i o n s a n d p r e p a r i n g t e c h n i q u e s o f UH PC a r e a na l y z e d，t h e me c h a n i c a l p r o p e r t i e s a n d d u r a b i l i t y o f UHP C a r e d e s c r i b e d， a n d t h e a p p l i c a t i o n a n d d e v e l o p me n t 0 f UH P C a r e s u mma r i z e & Ke y wo r d s u l t r a - h i g h p e r f o r ma n c e c o n c r e t e ，p r e p a r a t i o n p r i n c i p l e ，p r e p a r a t i o n t e c h n i q u e ，me c h a n i c a l p r o p e r t y ，d u r a b i l i t y 0 引言 2 O世纪 9 0年代 ， 法国 Ri c h a r d P等以超细粒聚密水泥和 宏观无缺陷水泥为基础， 研发 出一种新型混凝土材料活 性粉末混凝土( Re a c t i v e p o wd e r c o n c r e t e ， R P C ) _ 1 ， 并 申请了 专利 。现欧洲通常将采用 R P C制备原理的水泥基材料称为 超高性能混凝土( Ul t r a - h i g h p e r f o r ma n c e c o n c r e t e ， UHP C) 。 为强调纤维的作用 ， 国际上通常将掺入纤维 的 UHP C称为 超高性 能 纤 维混 凝 土 ( Ul t r a - h i g h p e r f o r ma n c e f i b e r r e i n f o r c e d c o n c r e t e ， U HP F R C ) ， 该材料其实是一种超高性能 ( 纤 维增强) 水泥砂浆 。与传统混凝 土相 比， UHP C具有优异的 力学性能 ， 包括极高 的抗压 强度， 优 良的抗 冲击、 抗疲劳性 能 ， 掺入纤维后材料 的抗拉性能 、 韧性显著提高； 另外 ， UH P C材料内部致密 ， 具有极佳的耐久性 。 1 UHP C的制备 1 1 制备 原理 UHP C的基本制备原则为： 去除粗骨料， 掺人超细活性 粉末 ， 使用高效减水剂降低水胶 比， 高温养护 ， 另外通常掺人 适量微细纤维 1 。其 中， 去除粗骨料有助于提高 UHP C材料 的均质性 ， 并可提高骨料与水泥浆 的界面粘结性能， 减少微 裂缝 。在微观结构上 ， 混凝土受力后骨料与胶凝材料界面的 剪应力和拉应力导致裂缝出现在粘结面， 由于骨料粒径与裂 缝大小呈比例关系， 减小骨料粒径抑制了荷载作用下骨料与 浆体界面裂缝 的产生与发展 。传统混凝 土中水泥浆 的收缩 被骨料构成的刚性骨架 限制 ， 造成骨料与浆体的界面缺 陷， 因此 UHP C增大了胶材用量 ， 并选择细骨料 ， 使骨料包裹在 水泥浆中， 当浆体收缩 时骨料随其作用力移动 ， 减少 因浆体 收缩引起的界面缺陷。 通常以硅粉作为超细活性粉末 ， 它可以填充水泥颗粒间 的空隙； 同时， 硅粉为细微球体 ， 可提高拌合物的流变性 ； 另 外 ， 其二次水化反应生成的 C _ H凝胶亦有助于提高材料强 度。 高温养护 的 目的是改善 UHP C的微 观结构 。由于在 UH P C的制备过程 中通 常使用硅粉 ， 9 0左右的高温养护 可有效加速硅粉参与的二次水化反应 ， 其晶体形貌也会发生 *中国水利水电科学研究院流域水循环模拟与调控国家重点实验室开放研究基金( I WHR - S KL - 2 0 1 2 0 4 ) 邓宗才： 男， 1 9 6 1 年生， 博士， 教授， 博士生导师， 主要从事新型复合材料及其结构研究 E - ma i l ： d e n g z c b j u t e d u c n 肖锐： 通讯 作者， 男， 1 9 8 4年生， 博士生， 研究方向为超高性能混凝土制备与应用技术 E - ma i l ： x r x i a o r u i 1 6 3 e o m 超高性能混凝土的制备与性能 邓宗才等 6 7 变化。在 2 5 0 4 0 0的高温下 ， 硬化 的浆体脱水生成硬硅 钙石 ， 此时 UHP C具有更高的强度 。 不掺人纤维时， UH P C材料基本无延性， 在荷载作用下 发生脆性破坏 ， 纤维 的掺人 可改善 UHP C材料 的延性和抗 拉性能。 1 2 组成材料 、 配合 比及制备工艺 1 2 1 组 成材料 R i c h a r d P等n 使用细石英砂、 水泥、 石英粉、 硅粉 、 高效 减水剂 、 钢纤维制备 RP C， 并使用钢粉来制备抗压强度超过 6 0 0 MP a 的 R P C 8 0 0 。随后研究者发现可将其它一些矿物 掺合料加入到 U HP C中替代部分原有组成材料 。UHP C的 组成材料可以按用途分为超细活性粉末 、 水泥 、 掺合料 、 高效 减水剂 、 纤维。 ( 1 ) 超细活性粉末 超 细活性粉末具有三大特点 ： 颗 粒粒径小， 可填充较粗的胶凝材料的颗粒间空隙； 改善拌合 物流变性 ， 减少用水量 ； 有足够活性 ， 反应后有效提高 UHP C 强度。由于硅粉具备上述特点 ， 自UHP C材料出现后， 该材 料一直被视为难以取代 的超细活性粉末组分。最新研究 发 现 ， 可将水泥磨细至规定细度成为超 细水泥 ， 使其具备超 细 活性粉末的特点 ， 实现不使用硅粉制备 UHP C E 。 。 ( 2 ) 水泥 水泥在 UHP C中的作用与混凝土相同， 即 通过水泥浆体的硬化将骨料胶结成一个坚 实的整体。由于 水泥中 C。 A水化反应需水量较高 ， 因此建议采用低 C 。 A含 量的水泥I l l 。若不采用普通水泥 ， 直接用超细水 泥制备 UH P C， 虽然对材料的经济性有所影响 ， 但制备更便捷 2 。由于 UHP C水泥用量大， 导致材料在养护过程中产生大的收缩变 形 ， 因此建议在构件设计 中使用非闭合截面形式 ， 避免收缩 造成应力分布不均匀 。 ( 3 ) 掺合料 加入适量的掺合料可节约水泥和降低成 本 ， 并改善 U HP C性能。石英粉作为石粉的一种 ， 也可被视 为掺合料 。Y a z x m H 等_ 6 采用高炉粒化 矿渣 和粉煤灰 取代 UHP C中的部分胶凝材料 ， 研究了不同养护条件下材料的力 学性能， 发现高炉粒化矿渣的取代效果好 ， 并可降低硅粉用 量。若采用超细水泥作为超细活性粉末， 高炉粒化矿渣也能 取代部分水泥， 并可保证材料性能和降低成本 3 “ 。 ( 4 ) 骨料 骨料在 UHP C中起到填充 和骨架作用 。 骨料的种类 、 粒径、 颗粒形状、 用量都会影响材料的流变性和 强度。Ri c h a r d P等 1 选 用 的 骨 料 是 粒 径 范 围 0 1 5 0 6 mm的石英砂， 在之后的研究和应用 中， 骨料粒径范 围往 往被放宽 。Y a n g S L等_ 7 分别采用传统石英砂 、 两类粒径小 于5 mm的细砂 、 回收的碎玻璃作为骨料制备 UHP C并进行 对比试验， 发现碎玻璃作为骨料时 UHP C的力学性能明显 降低 ， 原因是碎玻璃骨料的颗粒级配不佳导致密实度相对较 低， 且玻璃光滑的表面弱化了浆体与骨料之间的粘结性能。 ( 5 ) 纤维 纤维主要用于提高材料 的延性和抗拉性 能 ， 因长纤维易相互搭接 ， 降低拌合物流动性 ， 故 不宜使用长 度超过 3 0 m m 的钢纤维， 通常采用长度 1 3 mm 以下的微细 钢纤维。Re d a M M 等 8 采用长度 3 6 mm 的微型碳纤维 制备新型 UHP C， 发现 5 0 minx 5 0 mmX 5 0 mm立方体抗压 强度可超过 2 0 0 MP a ， 但由于纤维过短， 粘结力较差， 导致材 料受弯时延 性不 足。R y u G S等 9 研 究 了钢纤 维类 型对 UHP C力学性能的影响， 发现选用 的几种钢纤维在 UHP C 的制备便捷性和抗压性能方面差异不大 ， 但合适 的纤维长度 和长径比可改善 UHP C的受弯性能。另外 ， 纤维 的分布方 式也会明显影响材料 的受弯、 受拉性能 。 ( 6 ) 水 为减小孔隙率 ， UHP C的用水量很低 ， 但用水 量过低也会使气泡因拌合物流变性变差而不易排出 ， 并影响 材料强度。在 UHP C的制备过程 中， 通 常先 寻找最小用水 量 ， 然后再对用水量 、 减水剂等进行微调 ， 在保证力学性能的 同时获得最佳 的工作性 。 ( 7 ) 减水剂 为 了控制用水量 ， 需要大量掺入高效减 水剂 ， 一般选用聚羧酸减水剂 。但是 ， 减水剂掺量过多易导 致 UHP C拌合物的缓凝。因此 ， 应注意控制减水剂用量 ， 以 使拌合物具有较优的工作性。 1 2 2配合 比 基于获得较佳的力学性能同时保证材料的经济性 ， UH P C配合比中超 细活性 粉末 在胶凝材料 中所 占比例一 般为 5 2 O ， 掺合料的用量通常不超过 4 O ， 适量掺人石英粉 可有效降低用水量， 利于提高材料的密实度和强度。在低用 水量下 ， 为保证拌合物 的工作性 ， 砂胶 比一般为 0 9左右。 高效减水剂的用量一般为 o 2 。为使 U HP C具有较好 的韧性同时保证材料 的经济性 ， 钢纤 维的体积掺率通常为 l _ 5 3 。 1 2 3制备 工 艺 一 般采用 以下常规工艺制备 U HP C ： 首先将骨料和胶凝 材料倒入搅拌机进行搅拌； 搅拌均匀后加入水和减水剂 ( 逐 渐或分次加入更有利于水和减水剂的分散 ) ； 拌合物 由颗粒 状转变为胶体状态后 ， 加入钢纤维进行搅拌 ( 当钢纤维用量 较大时， 可以逐渐或分次加入) ； 待钢纤维分散均匀后进行浇 筑， 并振动成形( 高流动度 的 UHP C可实现 自密实) ； 最后进 行养护。 高温可改变 c _ H凝胶的结构 ， 并激发硅粉等参与的火 山灰反应， 因而可使 UHP C获得更高 的强度口 。在试件拆 模后 ， 主要有 3种养护方式 ： 常温养护、 9 O左右高温养护和 2 0 0以上蒸压养护。一般情况下， 常温养护的 UH P C强度 比 9 O高温养护的低 1 0 3 O ， 虽然采用 2 0 0以上蒸 压养护可以获得更 高的强度， 但 由于设备限制， 一般采用前 两种养护方式 。 Ka u f ma n n J “ 采用离心法、 S c h a c h i n g e r I 等 ” 和 Ge r l i c h e r T等_ 1 。 通过抽真空的特殊工艺 ， 降低 了材料含气量 ， 使 材料强度明显提高。 2 U HP C的性能 2 1 力 学性 能 典型的 UHP C基本力学性能见表 1 。与高性能混凝 土 ( H P C ) 相比， U HP C抗压强度显著提高 ， 因此可有效降低构 件 的自重和截 面尺寸 。钢纤维 的掺入使 UHP C延性增加， 抗弯、 抗拉强度 以及断裂能均明显优于 HP C。 6 8 材料导报 A： 综述篇 2 0 1 3 年 5月( 上) 第 2 7卷第 5 期 2 1 1受压 性 能 黄政宇等E l 4 采用单轴压缩试验研究不同钢纤维掺量下 UHP C的力学特征 ， 并对其破坏形态进行分析 ， 结果表 明： 钢 纤维掺量较低时( 不超过 1 ) ， 轴压试验试块以劈裂破坏为 主 ， 试件超过极限应变后产生多条轴向裂缝 ， 并随压力的增 大逐渐扩展、 连通， 其中一条裂缝发展成为主裂缝 ， 导致试件 开裂破坏； 钢纤维掺量较高时( 2 以上) ， 试件以剪切破坏为 主， 破坏时会出现一条贯穿试件的剪切裂缝， 裂缝 与轴 向成 3 O 。 ， 剪切面上的钢纤维被拔 出或拉断 。 2 1 2拉伸 性 能 安明 等 1 朝 通过拉伸试验发现未掺钢纤维的 UHP C试 件受拉开裂即断裂 ， 应力一 应变 曲线的下降段难 以获得 ， 为脆 性破坏 。当钢纤维掺量达到 1 时 ， 试件开裂后应力一 应变曲 线 出现明显下降段 ； 当钢纤维掺量达到 2 时 ， 破坏过程与钢 纤维掺量 1 的试件相似 ， 但应力一 应变 曲线 的下降段更加平 缓且延伸较长 ， 试件开裂后可承受更大的拉力 。其原因是基 体开裂以后， 跨越裂缝的钢纤维开始 承受外力作用， 随着裂 缝的发展 ， 钢纤维承受的拉力逐渐增大， 随着钢纤维的拔 出 或拉断 ， 曲线逐渐下降 。若钢纤维用量合理 ， 可 出现多裂纹 扩展现象 。 2 1 3受弯性 能 UHP C的弯曲性能试验研究 1 表 明， 试件的峰值 荷载 随着纤维含量的增大而提高 ， 荷载一 挠度曲线的下降段随纤维 掺量的增大 而变缓 ， 材料韧性提 高。掺入钢纤维后 UHP C 的受弯破坏过程分为 3个阶段： 处于弹性阶段时， 荷载较小， 钢纤维与基体共同承担荷载 ， 荷载一 挠度曲线呈直线 ； 随着荷 载的增大 ， 拉区变形达到 UHP C初裂应变， 材料基体 出现裂 缝 ， 跨越裂缝的纤维通过界面传递应力 ， 此阶段为弹塑性 阶 段 ； 最后随着钢纤维与基体之 间的粘结强度达到极 限， 钢纤 维被逐步拔出， 同时吸收很大的能量， 荷载一 挠度曲线进入下 降段。 2 1 4其 它性 能 掺入纤维后 的 UHP C具有优 良的动态 力学性 能。对 UH P C抗冲击性能 的研究表明， 掺入钢纤维降低 了 UHP C 高速冲击下 的损伤， 材料 的抗冲击性能提高 1 。另外 ， 安 明酷等 】 9 通过 2 钢纤维体积掺率的 U HP C单轴受压疲 劳 性能试验获得了疲劳曲线( SN 曲线) ， 疲劳极 限强度 为其静 极限轴心抗压强度的 5 7 ， 明显优于普通混凝土。受弯疲劳 性能试验表明在低周和高周疲劳荷载作用下 ， 掺人钢纤维的 UHP C即使出现裂缝 ， 仍拥有优异的耐疲劳性能 z 。 表 1 唧材料的基本力学性能 Ta b l e 1 Ba s i c me c h a n i c a 1 p r o p e r t i e s o f UHPC 材料种类 总孔隙率 毛细孔率 氮气渗透性 m 氯离子扩散深度 碳化深度( 3年) 抗冻盐系数 mm mm g m 吸水系数 2 2 耐久性 S c h mi d t S等L 2 。 总结了欧洲 UH P C耐久性 的研究情况 ， 如表 2 所示。国内对 UHP C的耐久性也 已有系统研究。在 抗冻性方面 ， 试验表明在 3 0 0次冻融循环 以后 ， UHP C的耐 久性系数均保持在 9 9以上 。对 UHP C抗氯离子渗透 性( NE L法) 的研究发现 ， 其氯离子扩散系数均低于 0 4 ， 故 材料的抗氯离子渗透性能极佳 2 8 , 3 0 。UHP C的抗碳化性研 究表明其 2 8 d 碳化深度仅为 0 0 3 m m， 远低 于 H P C和 O P C ( 普通混凝土) 2 。 。 。在耐腐蚀性方面， 刘斯凤等 2 将 UH P C浸入我国新疆盐湖卤水中进行试验 ， 3 个月后 UHP C 的质量损失为 0 ， 动弹模损失仅为 0 5 9 6 ； 杨吴生等 。 将养护 后的试件置于人工海水和 自来水中浸泡 1 8 0 d ， 测得 的抗压 强度和抗折强度略高于浸泡前 ， 证明 UHP C具有很好的抗 化学侵蚀性能。另外 ， 研究表明 UHP C的耐磨性可达到优 超 高性能混凝土的制备与性能 邓宗才等 6 9 等品路 面砖 的要求 3 。综 上所述 ， 国内外 的研究 均 表 明 UHP C具有极佳的耐久性， 且远 高于 HP C和 OP C， 这是 因 为 UHP C极低的水胶 比和合理 的颗粒级配使其具有极小 的 孔隙率和良好 的微观结构。 3 I 的应用与展望 目前 ， UHP C在国外 已有不少工程应用 ， 国内的工程应 用也已逐步展开。UHP C主要可应用于人行 桥、 楼梯板、 阳 台板及外挂板等一些有轻质 、 美观要 求的结构构件 ； 在大跨 桥梁的梁 、 预制构件 中采用 UHP C， 可减少构件 的截 面、 配 筋 ， 减轻结构质量， 增大跨度， 而且 UHP C极佳 的抗渗性 可 增强结构的耐久性； 用 UHP C建造压力管道可提 高其工作 压力， 并增强抗侵蚀能力 ； 用 UH P C制备 的固体废料储存容 器可长期储存 中、 低放射性废料 ， 其使用寿命可长达 5 0 0 年 ； L - I P C也可用于路面和桥面易磨损区的修补修复 ； 另外 ， 由 于其具有优异的防爆和防腐性能， 所以在 国防工程领域也有 巨大的应用价值与潜力。 为指导 UHP C结构设计与应 用， 一些 国家结合相关试 验， 在已有的混凝土、 纤维混凝土结构设计规范的基础上根 据 UHP C材料的特点进行修正和改进， 提 出了 UHP C结构 构件的设计方 法。法 国 AF ( S E T RA_ 3 2 和德 国 DAf S t B UHP Cc a a 均明确了 UHP C构件 的设计方法。国内， 李莉_ 3 分别对 UHP C简支梁和连续梁进行试验研究 ， 给出了 UH P C梁承载力、 刚度和裂缝的计算公式 ， 并建立了塑性铰长度 和弯矩调幅系数的计算公式。张明波_ 3 5 = 进行 了预应力 UH P C梁的全过程分析 ， 提出了开裂承载力和极 限承载力控制 的设计方法。这些研究成果也为 国内 UH P C构件的设计提 供了思路和依据 。 参考文献 1 Ri c h a r d P， Ch e y r e z y M C o mp o s i t i o n o f r e a c t i v e p o wd e r c o n c r e t e s J C e m C o n c r Re s ， 1 9 9 5 ， 2 5 ( 7 ) ： 1 5 0 1 2 邓宗才， 申臣良， 肖锐掺超细水泥的施工便捷型活性粉末 混凝土： 中国， 2 0 1 2 1 0 2 6 6 9 3 6 x P 2 0 1 2 一 I i 一 1 4 3 肖锐 ， 邓宗才， 申臣良掺超细水泥的活性粉末混凝土： 中 国 ， 2 0 1 2 1 0 2 6 6 7 8 5 8 r P 2 0 1 2 1 2 0 5 4 肖锐 ， 邓宗才， 申臣良掺超细水泥的经济型活性粉末混凝 土： 中国， 2 0 1 2 1 0 2 6 6 8 6 9 1 E P 2 0 1 2 一 I I 一 1 4 5 肖锐， 邓宗才， 申臣良， 等掺超细水泥的新型活性粉末混凝 土E J 混凝土， 2 0 1 3 ( 2 ) ： 7 5 6 Ya z ml H，Ya r d i mc ,M Y，Yi g i t e r H， e t a 1 Me c h a n i c a l p r o p e r t i e s o f r e a c t i v e p o wd e r c o n c r e t e c o n t a i n i n g h i g h v o - l u me s o f g r o u n d g r a n u l a t e d b l a s t f u r n a c e s l a g J C e m C o n c r C o mp o s ， 2 0 1 0 ， 3 2 ( 8 ) ： 6 3 9 7 Ya n g S L，M i l l a r d S G，S o u t s o s M N，e t a 1 I n f l u e n c e o f a g g r e g a t e a n d c u r i n g r e g i me o n t h e me c h a n i c a l p r o p e r t i e s o f u l t r a h i g h p e r f o r ma n c e f i b r e r e i n f o r c e d c o n c r e t e( UHPF RC) I J 1 C o n s t r B u i l d Ma t e r ， 2 0 0 9 ， 2 3 ( 6 ) ： 2 2 9 1 8 Re d a M M ，S h r i v e N G，Gi l l o t t J EMi c r 0 s t r u c t u r a l i n v e s t i g a t i o n o f i n n o v a t i v e UHP C J C e m C o n c r R e s ， 1 9 9 9 ， 2 9 ( 3 )： 3 2 3 9 Ry u G S，Ka n g S T，Pa r k J J，e t a 1 Ev a l u a t i o n o f f u n d a me n t a l UHP C p r o p e r t i e s a c c o r d i n g t o t h e s h a p e o f s t e e l f i b e r J Ke y E n g Ma t e r ， 2 0 1 1 ， 4 5 2 4 5 3 ： 7 1 7 1 0 Ch e y r e z y M ，Ma r e t V，Fr o u i n LMi c r o s t r u c t u r a l a n a l y s i s o f R P C ( r e a c t i v e p o wd e r c o n c r e t e ) J C e m C o n c r R e s ， 1 9 9 5， 2 5 ( 7 )： 1 4 9 1 1 1 Ka u f ma n n J De v e l o p me n t o f s p e c i a l mo r t a r s f o r a n a p p l i c a - t i o n i n c e n t r i f u g a l c a s t i n g p r o c e s s C I n t e r n a t i o n a l S y mpo s i u m o n Ul t r a Hi g h P e r f o rm a n c e Co n e r e t Ka s s e l ，Ge rm a ny， 2 00 4： 7 5 7 1 2 S c h a c h i n g e r I ，S c h u b e r t J ，Ma z a n e c OEf f e c t o f mi n g a n d p l a c e me n t me t h o d s o n f r e s h a n d h a r d e n e d u l t r a h i g h p e r f o rm a n c e c o n c r e t e( UHP c ) C I n t e r n a t i 0 n a l S y mp o s i u m o n Ul t r a Hi g h P e r f o rm a n c e Co n c r e t e Ka s s e l ，Ge r ma n y ， 2 0 04： 57 5 1 3 Ge r l i c h e r T，He i n z D，Ur b o n a s LEf f e c t o f f i n e l y g r o u n d b l a s t f u r n a c e s l a g o n t h e p r o p e r t i e s o f f r e s h a n d h a r d e n e d UHP C C S e c o n d I n t e r n a t i o n a l S ym p o s i u m o n Ul t r a Hi g h P e r f o r ma n c e Co n c r e t e Ka s s e l ，Ge r ma n y， 2 0 0 8 ： 3 6 7 1 4黄政宇 ， 谭彬 活 性粉末 钢纤 维混凝 土受 压应 力一 应 变全 曲 线的研究E J 三峡大学学报 ： 自然科学版， 2 0 0 7 ( 5 ) ： 4 1 5 1 5安明酷， 杨志慧， 余自若， 等活性粉末混凝土抗拉性能研究 J 铁道学报， 2 0 1 0 ( 1 ) ： 5 4 1 6张明波， 阎贵平， 闫光杰， 等2 0 0 MP a 级活性粉末混凝土抗 弯性能试验研究 J 北京交通大学学报， 2 0 0 7 ( 1 ) ： 8 1 1 7 Z h a n g Y，S u n W ，Li u S，e t a 1 Pr e p a r a t i o n o f C2 0 0 g r e e n r e a c t i v e p o wd e r c o n c r e t e a n d i t s s t a t i c - d y n a mi c b e h a v i o r s J C e m Con c r Comp o s ， 2 0 0 8 ， 3 0 ( 9 ) ： 8 3 1 1 8 Ro n g Z，S u n W ，Z h a n g YDy n a mi c c o mp r e s s i o n b e h a v i o r o f u l t r a - h i g h p e r f o r ma n c e c e me n t b a s e d c o mp o s i t e s J I n t J I mp a c t En g， 2 0 1 0， 3 7 ( 5 )： 5 1 5 1 9 An M ，Yu Z，S u n M ，e t a 1 Fa t i g u e p r o p e r t i e s o f RP C u n d e r c y c l i c l o a d s o f s i n g l e - s t a g e a n d mu l t i - l e v e l a mp l i t u d e J J W u h a n Un i v e r s i t y o f Te c h n o l o g y： Ma t e r Sci E d， 2 01 0 ， 2 5 ( 1 ) ： 1 6 7 2 0 S h a h e e n E。S h r i v e N GCy c l i c l o a d i n g a n d f r a c t u r e me c h a - n i c s o f D u c t a l c o n c r e t e J I n t J F r a c t ， 2 0 0 7 ， 1 4 8 ( 3 ) ： 2 5 1 2 1 Ch a n v i l l a r d G，Ri g a u d S Co mp l e t e c h a r a c t e r i z a t i o n o f t e n s i l e p r o p e r t i e s o f Du c t a 1 UHP - F RC a c c o r d i n g t o t h e Fr e n c h r e c o m me n d a t i o n s C P r o c e e d i n g o f F o u r t h I n t e r n a t i o n a l Wo r k s h o p o n Hi g h P e r f o r ma n c e Fi b e r Re i n f o r c e d Ce me n t Co mp o s i t e s( HPF RCC 4 ) An n Ar b o r ，US A， 2 0 0 3： 9 5 2 2 Pa r r a - Mo n t e s i n o s G J，Re i n h a r d t H W ， Na a ma n A E C AR D I F R C -F r o m c o n c e p t t o i n d u s t r i a l a p p l i c a t i o n C Hi g h P e r f c Ir ma n c e Fi b e r Re i n f o r c e d Ce me n t Co mp o s i t e s 6 ( HPF RCC 6 ) An n Ar b o r ， US A， 2 0 1 1 ： 3 9 7 ( 下转第 9 5页) 烘烤硬化钢板的研 究进展 邝春福等 9 5 22 24 1 7崔岩， 胡吟萍， 王瑞珍， 等平整和自然时效对超低碳烘烤硬 化钢板性能的影响 J 特殊钢 ， 2 0 1 0 ， 3 1 ( 4 ) ： 4 9 1 8 Mo o n - Hi Ho n g ， No i Ha Ch o ， S u n g - I Ki m， e t a 1 De v e l o p me n t o f Cu b e a r i n g b a k e - h a r d e n a b l e s t e e l s h e e t s f o r a u t o mo t i v e e x p o s e d p a n e l s J Me t e r Ma t e r I n t ， 2 0 1 1 ， 1 6 ( 6 ) ： 8 8 3 1 9 De b a n s h u Bh a t t a c h a r y a M e t a l l u r g i c a l p e r s p e c t i v e s o n a d v a n c e d s h e e t s t e e l s f o r a u t o mo t i v e a p p l i c a t i o n s M B e i j i n g ： Ad v a n c e d S t e e l s ， 2 0 1 1： 1 6 3 2 O刘鹏鹏 ， 李麟连续退火工艺对含钒烘烤硬化钢力学性能的 影响 J 上海金属 ， 2 0 1 1 ， 3 3 ( 2 ) ： 1 8 2 1刘光 明， 康永林 ， 陈继平 ， 等3 9 0 MP a级 Ti + Nb超 低碳 高强度 B H钢组织性能研究 阳材料工程 ， 2 0 1 0 ( 4 ) ： 5 2 2王华 ， 史文 ， 何艳霖 ， 等Mn和 P在 超低碳 烘烤硬 化钢 中的 分布形态及对其拉伸行为的影响研究 _ J 金属学报， 2 0 1 1 ， 4 7 ( 3 ) ： 2 6 3 2 3陈银莉， 苏岚 ， 赵爱民， 等3 9 0 MP a级超低碳 B H 钢织构演 变规律 J 材料热处理学报， 2 0 1 2 ， 3 1 ( 1 ) ： 1 1 7 2 4 Ri c h a r d s M D， Dr e x l e r E S， Fe k e t e J R， e t a 1 Ag i n g i n d u c e d a n i s o t r o p y o f me c h a n i c a l p r o p e r t i e s i n s t e e l p r o d u c t s ： I mp l i c a t i o n s f o r t h e me a s u r e me n t o f e n g i n e e r i n g p r o p e r t i e s J M a t e r S c i En g A ， 2 0 1 1 ， 5 2 9 ： 1 8 4 2 5 Du r r e n b e r g e r I ， Le mo i n e a X， Mo l i n a r i b A E f f e c t s o f p r e - s t r a
