碳化混凝土电化学再碱化技术及其性能劣化规律分析.pdf

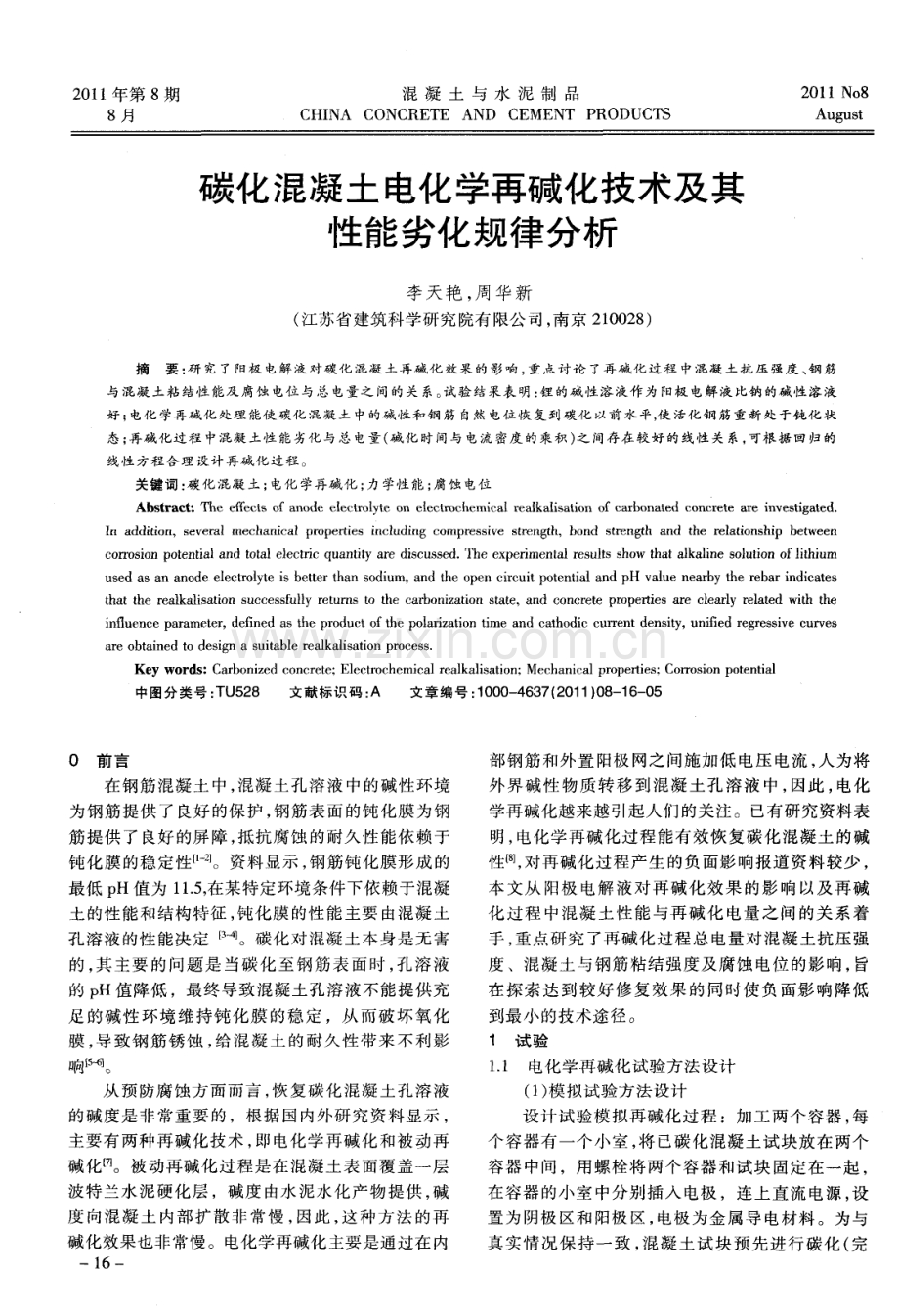

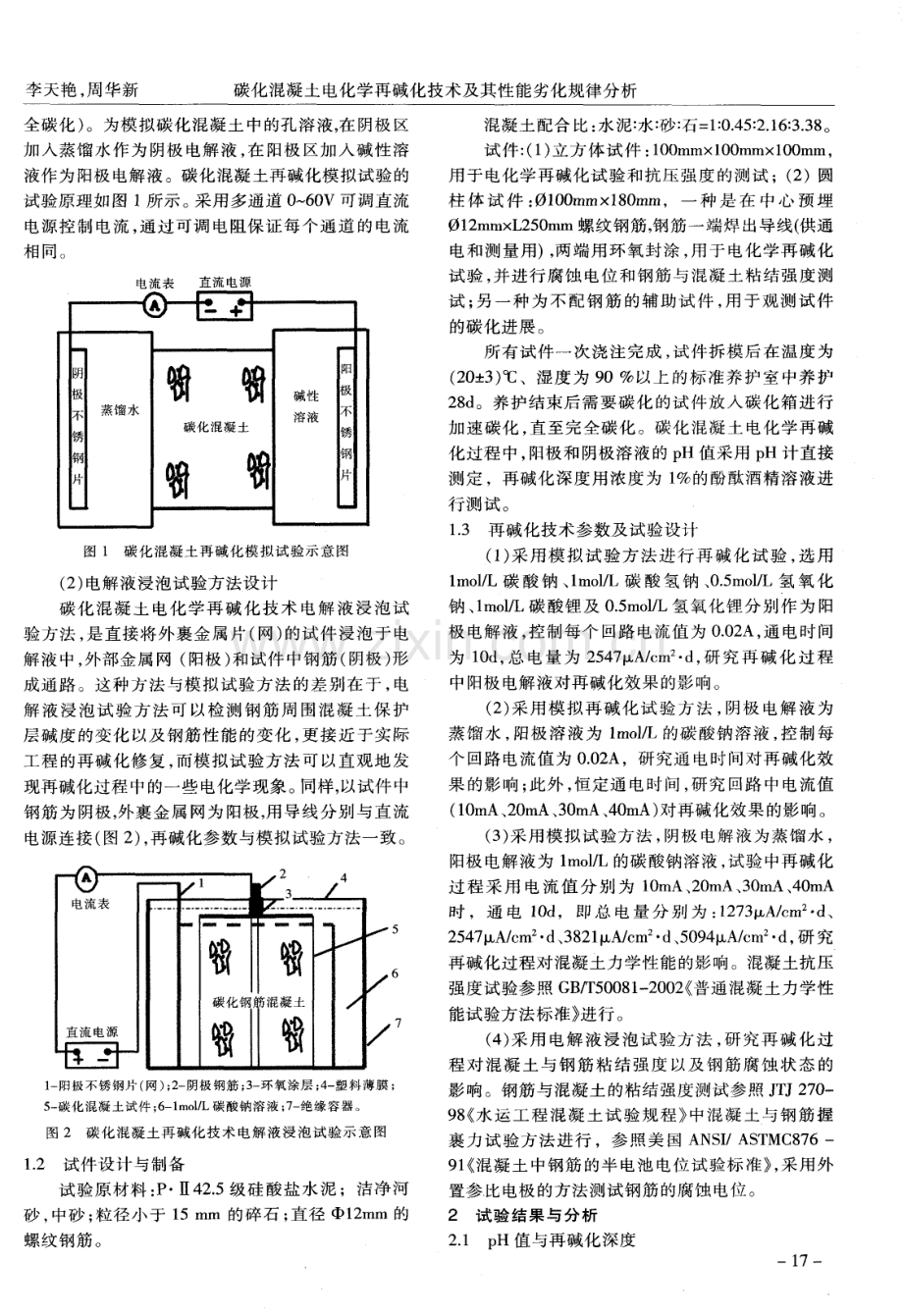

2 0 1 1 年 第 8期 8月 混 凝 土 与 水 泥 制 品 CHI NA CONCRETE AND CEMENT PR0DUCTS 2 01l No 8 Au g us t 碳化混凝土电化学再碱化技术及其 性能劣化规律分析 李天艳 ， 周 华新 ( 江 苏省建 筑科 学研 究 院有 限公 司 ， 南 京 2 1 0 0 2 8 ) 摘要 ： 研 究 了 阳极 电解 液 对 碳 化 混 凝 土 再 碱 化 效 果 的影 响 ， 重 点 讨 论 了再 碱 化 过 程 中混 凝 土 抗 压 强 度 、 钢 筋 与 混 凝 土 粘 结 性 能及 腐蚀 电位 与 总 电量 之 间的 关 系。 试 验 结 果 表 明 ： 锂 的碱 性 溶 液 作 为 阳极 电 解 液 比钠 的碱 性 溶 液 好 ； 电化 学再 碱 化 处 理 能使 碳 化 混凝 土 中 的碱 性 和 钢 筋 自然 电位 恢 复 到 碳 化 以前 水 平， 使 活 化 钢 筋 重 新 处 于钝 化 状 态； 再碱化过程 中混凝土性能劣化与总电量( 碱 化时间与电流密度的乘积) 之 间存在较好的线性 关系， 可根 据回归的 线 性 方程 合理 设 计 再 碱 化 过 程 。 关键词 ： 碳化混凝土 ； 电化 学再碱化 ； 力学性能 ； 腐蚀 电位 Ab s t r a c t ：T h e e f f e c t s o f a n o d e e l e c t r o l y t e o n e l e c t r o c h e roi c a l r e a l k a l i s a t i o n o f c a r b 0 n a t e d c o n c r e t e a r e i n v e s t i g a t e d I n a ddi t i o n ，s e v e r a l me c h an i c a l p r o p er t i e s i nc l ud i ng c o mp r e s s i v e s t r e n g t h ，b o n d s t r e n gt h a n d t he r e l a t i o n s h i p b e t we en c o r r o s i o n p o t e n t i a l a n d t o t a 1 e l e c t ri c q u a n t i t y a r e d i s c u s s e d T h e e x p e ri me n t a l r e s u l t s s h o w t h a t a l k a l i n e s o l u t i o n o f 1 i t h i u m u s e d a s a n a no de e l e c t r o l y t e i s b e t t e r t h a n s o d i u m，a n d t h e o pe n c i r c ui t p o t e nt i a l a nd pH v a l ue n e a r b y t h e r e ba r i n di c a t es t ha t t h e r e a l ka l i s a t i on s u c c e s s f ul l y r e t urns t o t he c a r bo n i z a t i o n s t a t e ，an d c o n c r e t e pr o p e r t i es ar e c l e a r l y r e l a t e d wi t h t he i n f l u e n c e p a r a me t e r ，d e fi n e d a s t h e p r o d u c t o f t h e p o l a riz a t i o n t i me a n d c a t h o d i c c u r r e n t d e n s i t y ， u n i fi e d r e g r e s s i v e c u e s a r e o b t a i n e d t o d e s i g n a s u i t a b l e r e a l k a l i s a t i o n p r o c e s s Ke y wo r ds ：Ca r bo n i z e d c o n c r e t e ；El ec t r o c h e mi c a l r e a l k a l i s a t i o n；Me c h a n i c a l p r o pe r t i e s ；Co rro s i o n p o t e n t i a l 中图分 类号 ： T U 5 2 8 文献标识码 ： A 文章编号 ： 1 0 0 0 4 6 3 7 ( 2 0 1 1 ) 0 8 - 1 6 - 0 5 0前言 在钢 筋 混凝 土 中 ， 混 凝 土孔 溶 液 中 的碱 性环 境 为钢筋提供 了良好的保护 ， 钢筋表面的钝化膜为钢 筋提供了良好的屏障， 抵抗腐蚀 的耐久性能依赖于 钝化膜的稳定性【 。资料显示 ， 钢筋钝化膜形成的 最低 p H值为 1 1 5 ， 在某特定环境条件下依赖于混凝 土的性能和结构特征 ， 钝化膜 的性能主要 由混凝 土 孔 溶液 的性 能决定 3 - 4 1 。碳化 对 混凝 土 本 身是 无 害 的 ， 其 主要 的 问题 是 当 碳 化 至 钢筋 表 面 时 ， 孔溶 液 的 p H值降低 ，最终导致混凝土孔溶液不能提供充 足 的碱性环境维持钝化膜 的稳定 ，从 而破坏氧化 膜 ， 导 致钢 筋 锈 蚀 ， 给 混凝 土 的 耐久 性 带 来 不 利影 响l 5 - N 。 从 预 防腐 蚀方 面 而言 ， 恢 复 碳化 混凝 土孔 溶液 的碱度 是 非常 重要 的 ，根 据 国 内外研 究 资料 显示 ， 主 要有 两种 再 碱化 技术 ， 即 电化学 再 碱化 和被 动再 碱 化7 1 。被 动再 碱 化过 程 是在 混凝 土 表 面覆 盖一 层 波 特兰 水 泥硬 化层 ，碱 度 由水 泥水 化 产 物提 供 ， 碱 度 向混 凝 土 内部 扩 散 非 常 慢 ， 因此 ， 这 种方 法 的再 碱化 效果也 非常 慢 。电化 学再碱 化 主要是 通过在 内 一 1 6 一 部钢筋和外置阳极网之间施加低电压 电流 ， 人为将 外界碱性物质转移到混凝 土孑 L 溶液 中， 因此 ， 电化 学再碱化越来越引起人们的关注。已有研究资料表 明 ， 电化 学再 碱 化过 程 能有 效恢 复碳 化 混 凝土 的碱 性 8 ， 对再碱化过程产生 的负面影响报道资料较少 ， 本 文 从 阳极 电解 液 对再 碱 化 效 果 的影 响 以及再 碱 化 过 程 中混 凝 土 性 能 与再 碱 化 电量 之 问 的关 系着 手 ， 重 点研 究 了再 碱化 过 程 总 电量对 混 凝 土抗 压强 度 、混凝土与钢筋粘结强度及腐蚀电位 的影响， 旨 在探索达到较好修复效果 的同时使负面影 响降低 到最小 的技术 途径 。 1 试 验 1 1 电化学 再碱 化试 验方法 设计 ( 1 ) 模 拟试 验方 法设计 设计试验模拟再碱化过程 ：加工两个容器 ， 每 个容器有一个小室 ， 将 已碳化混凝土试块放在两个 容器 中间 ，用螺栓将两个容器和试块 固定在一起 ， 在容 器 的小 室 中分别 插 入 电极 ，连上 直 流 电源 ， 设 置 为 阴极 区和 阳极 区 ， 电极 为 金属 导 电 材料 。为 与 真实 情 况 保 持 一 致 ， 混 凝 土 试 块 预 先 进 行碳 化 ( 完 李天艳 ， 周华新 碳化混凝土电化学再碱化技术及其性能劣化规律分析 全 碳 化 ) 。为模 拟 碳 化混 凝 土 中 的孔 溶 液 ， 在 阴极 区 加 入 蒸馏 水 作 为 阴极 电解液 ， 在 阳极 区加 入 碱 性 溶 液作 为 阳极 电解液 。碳 化混凝 土 再碱 化模 拟试 验 的 试 验原 理如 图 1 所示 。 采用 多 通道 0 6 0 V可 调直 流 电源 控制 电流 ， 通 过 可调 电阻 保证 每 个 通 道 的 电 流 相 同。 电流表 直流 电源 图 l 碳 化 混 凝 土 冉 碱 化 模 拟 试 验 恿 图 ( 2 ) 电解 液 浸泡 试验 方法 设计 碳 化 混 凝 土 电化 学 再 碱 化 技 术 电 解 液 浸 泡 试 验方法 ， 是直接将外裹金属片 ( 网) 的试件浸泡于电 解 液 中 ， 外部 金 属 网 ( 阳极 ) 和试 件 中钢 筋 ( 阴极 ) 形 成通路。这种方法与模拟试验方法的差别在于 ， 电 解液浸 泡试 验方法可以检测钢筋周 围混凝土保 护 层 碱 度 的变 化 以及 钢 筋性 能 的变 化 ， 更 接 近 于 实 际 工程的再碱化修复 ， 而模拟试验方法可 以直观地发 现再碱化过程中的一些电化学现象。同样， 以试件中 钢筋为阴极， 外裹金属网为阳极， 用导线分别与直流 电源连接( 图 2 ) ， 再碱化参数与模拟试验方法一致。 1 一阳极 不 锈 钢 片 ( 网 ) ； 2 -阴 极 钢 筋 ； 3 - 环 氧除 层 ； 4 一塑 料 薄 膜 ； 5 一 碳化混凝土试件 ； 6 - 1 mo l L碳 酸钠溶液 ； 7 - 绝缘容器 。 图 2碳 化 混 凝 土 再 碱 化 技 术 电解 液 浸 泡试 验 示 意 图 1 2 试件设计与制备 试 验 原 材料 ： P I I 4 2 5级 硅 酸盐 水 泥 ；洁净 河 砂 ， 中砂 ； 粒径 小 于 1 5 mm 的碎 石 ； 直 径 1 2 mm 的 螺纹 钢筋 。 混凝 土 配合 比 ： 水泥 ： 水 ： 砂 ： 石= 1 ： 0 4 5 ： 2 1 6 ： 3 3 8 。 试 件 ： ( 1 ) 立 方 体试 件 ： 1 0 0 mmx 1 0 0 m r n x 1 0 0 m m， 用 于 电化 学再 碱化 试 验 和抗 压 强 度 的测 试 ；( 2 )圆 柱 体试 件 ： 0 1 O O mmx 1 8 0 ram，一 种是 在 中心 预埋 0 1 2 mm x L 2 5 0 m m螺纹钢筋， 钢筋一端焊出导线( 供通 电和 测量 用 ) ， 两 端用 环 氧 封 涂 ， 用 于 电化学 再 碱 化 试 验 ， 并 进行 腐 蚀 电位 和钢 筋 与混 凝 土 粘结 强 度 测 试 ； 另 一 种 为 不 配 钢 筋 的辅 助 试 件 ， 用 于 观 测 试 件 的碳 化进 展 。 所 有 试件 一 次 浇 注完 成 ， 试 件 拆 模后 在温 度 为 ( 2 0 3 ) 、湿度 为 9 0以上 的标 准养护室 中养护 2 8 d 。养 护 结 束后 需 要 碳 化 的试 件 放 入碳 化 箱 进 行 加 速碳 化 ， 直至 完 全碳 化 。碳 化 混 凝 土 电化 学 再 碱 化过程 中， 阳极和阴极溶液的 p H值采用 p H计直接 测定 ，再碱化深度用浓度为 1 的酚酞酒精溶液进 行测 试 。 1 3 再碱化技术参数及试验设计 ( 1 ) 采 用 模 拟 试 验 方 法 进 行 再 碱 化 试 验 ， 选 用 l m o l L碳 酸 钠 、 l m o l L碳 酸 氢 钠 、 0 5 m o l L氢 氧 化 钠 、 l mo l L碳 酸 锂及 0 5 mo l L氢 氧 化锂 分 别 作 为 阳 极 电解 液 ， 控 制每 个 回路 电流 值 为 0 0 2 A， 通 电 时 间 为 1 0 d ， 总 电量 为 2 5 4 7 t x A c m d ， 研 究 再 碱 化 过 程 中阳极 电解 液对 再碱 化效 果 的影 响 。 ( 2 ) 采 用 模 拟 再 碱 化 试 验 方 法 ， 阴极 电 解 液 为 蒸 馏 水 ， 阳极 溶 液 为 1 m o l L的 碳 酸 钠溶 液 ， 控 制 每 个 回路 电流值为 0 0 2 A，研究通 电时间对再碱化效 果 的影 响； 此外 ， 恒定通电时问， 研究 回路中电流值 ( 1 0 mA、 2 0 m A、 3 0 mA、 4 0 mA) 对再碱化效果 的影响。 ( 3 ) 采 用模 拟 试 验 方法 ， 阴极 电解 液 为蒸 馏 水 ， 阳极 电解液为 l mo l L的碳酸钠溶液 ， 试验中再碱化 过程采 用 电流值 分别 为 l O m A、 2 0 m A、 3 0 mA、 4 0 m A 时 ，通 电 l O d ，即 总 电 量 分 别 为 ： 1 2 7 3 t z A c m d 、 2 5 4 7 A c mZ d 、 3 8 2 1 A c m d 、 5 0 9 4 A c m d ， 研 究 再碱 化 过程 对混 凝 土力学 性 能 的影响 。混凝 土抗 压 强度试验参照 G B r r 5 o 0 8 l 一 2 0 0 2 普通t 昆 凝土力学性 能试验方法标准 进行。 ( 4 ) 采 用 电解 液 浸 泡 试 验 方 法 ， 研 究 再 碱 化 过 程对混凝土与钢筋粘结强度 以及 钢筋腐蚀 状态 的 影响。钢筋与混凝 土的粘结强度测试参照 J T J 2 7 0 9 8 ( 水 运工 程 混 凝 土 试 验 规 程 中混凝 土 与 钢 筋 握 裹 力试 验 方 法 进 行 ，参 照美 国 A N S I A S T MC 8 7 6 9 1 混 凝 土 中钢 筋 的半 电池 电位 试 验 标 准 ， 采 用 外 置参 比电极 的方 法测 试钢 筋 的腐蚀 电位 。 2试 验 结果 与分 析 2 1 p H值 与再 碱化 深 度 一 1 7 2 0 1 1年第 8期 混 凝土 与水泥 制 品 总第 1 8 4期 ( 1 ) 阳极 电解 液对 电化学 再 碱化效 果 的影 响 阳极 电解液 对 电化 学再 碱化 效果 的影 响如 表 1 所示 。 由表 1 可 以看 出 ， 选 用 碱性 较 高 的溶 液作 为 阳 极 电解 液 时 ， 阳极 不 锈 钢 片有 不 同程 度 的锈 蚀 现 象 ，以 0 5 m o l L的氢氧化钠作为 阳极电解液时 ， 阳 极不锈 钢 片锈 蚀 非 常严 重 ， 以 0 5 mo l L的氢 氧 化 锂 作为阳极电解液时 ， 阳极材料虽然也 出现了锈蚀 现 象 ， 但 其 锈蚀 程 度 明显 比氢 氧化 钠 低 ， 其 主要 原 因 是 一方 面在 强 碱性 条 件和 电 流作 用下 ， 阳极 金 属材 料 已被 氧 化 ，导致 阳极 不 锈 钢片 出现 锈 蚀 的现 象 ； 另一方面由于氢氧化锂 的溶解度 比较低 ， 溶液碱度 比氢氧化钠低 ， 所以金属材料在氢氧化锂溶液中的 活性 比在氢氧化钠溶液 中的低 ， 故 阳极材料被氧化 程度低。 在 电流 的作 用 下 ， 一 方 面 阳极 电解 液 ( 氢 氧 根 离子 ) 会 向混 凝 土 内 部渗 透 ， 另 一 方 面金 属 阳离 子 ( 如 N a +L i ) 会 向阴极 迁移 ， 由于锂离 子半 径 比钠 离 子小 ， 更 容易 透 过? 昆凝 土迁 移到 阴极 ， 因此 ， 用 氢 氧 化 锂 作 为 阳极 电解 液 时 ，再 碱 化 效 果 比氢 氧 化钠 好 ； 用碳酸锂作为阳极电解液比碳酸钠溶液作为电 解液再碱化效果好 ； 虽然用碳酸氢钠作为阳极电解 液时也 能起到再碱化的效果 ， 但从再碱化原理和再 碱化效果方面考虑 ， 其没有碳酸锂和碳酸钠溶液作 为 电解 液效 果 好 ； 碳酸 锂 作 为 阳极 电解液 效 果 比碳 酸 钠溶 液效 果 好 ， 而且 锂 离子 还可 以抑制 再碱 化 过 程 中的碱一 骨 料反应 。 ( 2 ) 回路电流值和通电时问对再碱化深度的影响 表 2为再碱 化过程 中回路 电流值和通 电时间 对 再 碱化深 度 的影响 。 表 1 阳极 电 解 液 对 再碱 化 效 果 的影 响 表 2电流值和通 电时间对再碱化深度 的影 响 m m 从 表 2可 以看 出 ， 在 同一 电流 密 度 下 ， 再 碱 化 时间越长 ( 即总电量越大 ) ， 再碱化效果越好 。在相 同的再碱化时间内 ，电流密度越大再碱化 效果越 好 ， 但 是 电流 过大 时 阳极 金属 材料 容 易被 氧 化 而影 响再碱化效 果 。 从试 验 结果 还 可 以看 出 ， 在 电化 学再 碱 化 过程 中阴极溶 液 p H值 逐 渐增 大 ，即溶 液从 中性 逐 渐变 成碱 性 。根据再 碱 化技 术原 理9 - 砌， 在 阴极 主要 发生 以下 两个反 应 ： H2 0+1 2 02 + 2e - - - - + 2 0H一 2 H2 O+2 e H2 +2 0H一 因 此 可 以认 为 再 碱 化 过 程 中 阴极 不 断 产 生 O H一 ， 使 阴极溶 液碱性 化 。 阳极 主要 发生 以下反 应 ： 一 1 8 2 0 H 一 一H 2 O + 1 2 0 2 + 2 e 电解 反应 H 0 1 2 O 2 + 2 H + + 2 e 一 水解反应 N C 0 3 + C 0 2 + H 2 O 一 2 N a H C O 3 中和反应 从 反应 原 理分 析得 出 ，阳 极溶 液 的 p H 值是 逐 渐 降低 的 。从表 1 试 验 结果 可 以看 出 ， 再 碱化 过 程 中 阳极 溶液 p H值较 再碱 化 前降低 ，与理 论 分析 相 吻合。此外 ， 随着 电流值 的增大和再碱化时间的延 长 ，阳极溶液 p H值降低会更 明显 ，最终趋于中性 化 。 2 2 抗压强度与粘结强度 碳 化 混 凝 土 电化 学再 碱 化 处理 过程 对 混凝 土 抗 压 强 度 和 混 凝 土 与 钢 筋 粘 结 强 度 的 影 响 如 图 3 和 图 4所 示 。 由图 3可 以看 出 ， 混凝 土试 件完 全碳 化 后抗 压 强度反而增加了 ， 其主要原 因是碳化过程产生的碳 酸钙填充了孔结构， 使混凝土更密实了。与此同时， 经 过 电化 学 再 碱 化 处 理 的 混凝 土 试 件 抗 压 强 度 要 低于完 全碳 化试件 ( 未进 行再 碱化 处理 ) 。随着 电流 密度 的增 加 ， 抗 压 强 度 降 低 比较 明 显 ， 但 从 混 凝 土 再 碱 化后 的力 学性 能 可 以看 出 ， 在 一定 电流密 度 范 围内， 再碱化后 的混凝土力学性能要高于标准养护 李天艳 ， 周华新 碳化混凝土电化学再碱化技术及其性能劣化规律分析 4 _ 4 4 2 螽 4 o 骥 墨 s -H 3 6 赠 3 4 3 2 0 1 0 0 0 2 0 0 0 3 O 0 0 4 0 0 0 5 0 0 0 再碱化总电量 ( ix A c m2 d ) 图 3再 碱 化 过 程 对 抗 压 强 度 的影 响 0 1 0 0 0 2 o 0 O 3 O 0 o 4 0 o o 5 O o 0 再碱化总电量( p Mc m d ) 图 4再 碱 化 过 程 对 混 凝 土 与 钢 筋 粘结 强 度 的 影 响 试件。经过电化学再碱化处理后强度降低的主要原 因是 ： 在碱化过程中 ， 阴极会吸附钠离子和钾离子 ， 钠 离子 和钾 离 子会 慢 慢渗 入 混凝 土 内部 并 破坏 C S H凝 胶 ， 从 而 降低 了混凝 土 抗 压 强度 。此 外研 究 过程 中发现 ， 再碱化过程 中 ， 试件抗压强度 的变化 与再碱化总 电量 ( 电流密度与时 间的乘 积) 之 间存 在较好 的线性关系 ，即电化学再碱化 总电量越高 ， 抗压强度降低越明显 。 当总电量超过 3 0 0 0 z A c m2 - d 时 ， 再碱 化后 混凝 土抗 压 强度 低 于标 准养 护试 件 。 由图 4可以看出 ， 在电流密度 即回路电流值 定时 ， 总 电量与混凝土粘结强度存在较好的线性关 系 ： 经过电化学再碱化过程处理后 ， 混凝土与钢筋 的粘结强度 降低 ， 而且总 电量越大 ， 粘结强度 降低 越明显 。其粘结强度降低的主要原 因可从以下两个 方 面来 分 析 ： 一 是 在 电化 学再 碱 化 过 程 中电 化学 产 生 的氢 原 子会 消 弱 钢 筋 的承 载 力使 钢 筋 呈 现 脆 性 ， 从 而 降低 混 凝 土与 钢 筋 的粘 结 性 能 ；另 一 方 面 ， 再 碱化过程 中混凝 土 自身 力学性能的降低也是导致 混凝 土 与钢 筋粘 结强 度 降低 的一 个 主要 因素 。 2 3 钢筋 锈蚀 状态 为了避免外界因素对试件强度的影响 ， 在再碱 化 过 程 中 ， 不 进 行 再 碱 化 的试 件 ， 如 未 碳 化 试 件 和 完 全 碳 化 试 件 同条 件 放 在 l mo l L的碳 酸 钠 溶 液 中 浸 泡 。电化 学再 碱化 过程 结束 后 ， 将所 有 的试件 ( 未 碳 化 试 件 、完 全 碳化 试 件及 经 过再 碱 化 的试 件 ) 取 出 ， 先 用 水 将 试 件 表 面 的盐 溶 液 冲洗 干净 ， 再 采 用 外 置 参 比电极 的方法 测 试 钢筋 的腐 蚀 电位 ， 试 验 结 果 如 图 5所 示 。 - 9 0 0 -8 0 0 毫 一 7 0 0 一6 0 0 _ 5 0 0 _ 4 0 o 一3 0 H 0 2 o o 一 1 0 0 、 e ProbablI1tv：1O0 Pr oba b H i t y： 9 0 9 9 1 竺。ety ：5 0 89 P r o b a b i l ity ： 1 0 4 9 0 1 00 0 2 o o O 3 o o O 4 0 0 0 再碱化 总电量( Ix A c m d ) 图 5 电化 学再 碱化过程对钢筋腐蚀电位的影响 从 试 验结 果 可 以看 出 ，随 着 再 碱 化 时 间 的 延 长 ， 开路 电位逐渐 向未锈蚀 时恢 复 ， 即开路 电位逐 渐 增 大 ， 根据 A S T M 标 准 可得 出 ： 当开路 电位 小 于一 5 0 0 mV时 钢筋 1 0 0 腐 蚀 ， 经 过 电化 学再 碱 化 后 ， 开 路电位逐渐增大， 达到一定值后趋于稳定。因此 ， 可 以认为 电化学再碱化过程 可恢 复钢筋周 围混 凝土 的碱度 ， 能够修复钢筋表面的钝化膜。 3结论 ( 1 ) 再 碱 化 过程 中作 为 阳极 电解 液 锂 的碱 性 溶 液 比钠 的碱 性溶 液 好 ， 并 且 锂离 子 还 可 以抑 制 再 碱 化过程 中的碱一 骨料反应 ，但 以锂 的碱性溶液作为 阳极 电解液时再碱化修复成本较高。 ( 2 ) 电化学 再 碱 化 技 术 可 以恢 复 钢筋 周 围碳 化 混凝 土的碱度 ， 可以使钢筋开路 电位恢 复到未锈蚀 状态 ， 但 是再 碱化 过 程会 导致 一些 不 良影 响 。 ( 3 ) 混 凝 土抗 压 强 度 和 粘结 强 度 的变化 与 再 碱 化总 电量 ( 电流密度与时间 的乘积 ) 之问存 在较好 的线性关系 ， 当总电量超过 3 0 0 0 z A c m d时 ， 再碱 化 后 混 凝 土 抗 压 强 度 和 与钢 筋 的 粘结 强度 均 低 于 标 准试 件 ， 因此 ， 再 碱化 过程 中可通 过 控 制 总 电量 ， 尽 量 使 用 较 低 的 电流 密 度 ， 延 长 通 电时 间 ， 在 达 到 较好 修 复效 果 的同 时使 负面影 响最小 。 参 考 文 献 ： 施锦杰， 孙伟 混凝 土 中钢 筋锈蚀研 究现状与热 点问题分 析 J _ 硅酸盐学报， 2 0 1 0 ， 9 ( 3 8 ) ： 1 7 5 3 1 7 6 4 ( 下 转第 2 4页 ) 一 1 9一 m 9 8 7 6 w 慧姆粲 举 孵 2 0 1 1 年第 8期 混凝土与水泥制品 总第 1 8 4期 r e n d e r s f r o m e x p o s e d b r i c k w o r k f J C e me n t a n d C o n c r e t e Re s e a r c h ， 1 9 8 5 ，1 5 f 6 ) ： 1 0 3 9 1 0 5 0 9 E F I r a s s a r ， V L B o n a v e t t i ， M A T r e z z a ， e t a 1 T h a u ma s i t e f o r ma t i o n i n l i me s t o n e fil l e r c e me n t s e x p o s e d t o s o di u m s u l p h a t e s o l u t i o n a t 2 0 【 J 】 C e me n t a n d C o n c r e t e C o mp o s i t e s ， 2 0 0 5 ， 2 7 ( 1 ) ： 7 7 8 4 1 0 】 E F I r a s s a r ， M G o n z d l e z ， V R a h h a 1 S u l p h a t e r e s i s t a n c e o f t y p e V c e me n t s w i t h l i me s t o n e fi l l e r a n d n a t u r a l P o z z o l a n a J C e me n t a n d C o n c r e t e C o mp o s i t e s ， 2 0 0 0 ， 2 2 ( 5 ) ： 3 6 1 3 6 8 1 1 P e r s s o n B S u l p h a t e r e s i s t a n c e o f s e l f c o m p a c t i n g c o n c r e t e 【 J J C e m e n t a n d C o n c r e t e R e s e a r c h ， 2 0 0 3 ， 3 3 ( 1 2 ) ： 1 9 3 3 1 9 3 8 1 2 肖佳， 邓德华， 张文恩，等 硫 酸盐侵蚀 下石 膏形 成引起 的水泥净浆破坏【 J j 建筑材料学报， 2 0 0 6 ， 9 ( 1 ) ： 1 9 2 3 1 3 邓德华， 肖佳， 元 强， 等 石 灰石粉对水泥基材料抗 硫酸 盐 侵蚀 性 的 影响 及 其机 理 【 J 1 硅 酸 盐学 报， 2 0 0 6 ， 3 4 ( 1 0 ) ： 1 2 431 2 48 1 4 HH o r n a i n ， J Ma r c h a n d ，V D u h o t ， e t a 1 D i f f u s i o n o f c h l o ri d e i o n s i n l i me s t o n e fi l l e r b l e n d e d c e me n t p a s t e s a n d mo t t a r s J C e m C o n e r R e s ， 1 9 9 5 ， 2 5 f 8 ) ： 1 6 6 7 1 6 7 g 【 1 5 1 s T s i v i l i s ，GB a t i s ，EC h a n i o t a k i s ，e t a 1 P r o p e r t i e s a n d b e h a v i o r o f l i me s t o n e c e me n t c o n c r e t e a n d mo r t a r J C e m C o n c r R e s ， 2 0 0 0 ， 3 0 ( 1 0 ) ： l 6 7 9 1 6 8 3 【 1 6 肖佳 ， 邓 德 华 ， 唐 咸 燕 ，等 粉 煤 灰 改 善 白 灰 石 粉 混凝 土 氯离子 扩散 性能研究 J 】 中南林业 科技大学学报， 2 0 0 7 ， 2 7 f 5 1 ：7 98 2 1 7 肖佳， 王永 和， 邓德华， 等 粉煤灰一 石灰石粉 高强混凝土 的 C l 一 扩散性能 J 1 建筑材料学报， 2 0 0 8 ， 1 1 ( 2 ) ： 2 1 2 2 1 6 1 8 S T s i v i l i s ， E C h a n i o t a k i s ， G K a k a l i ， e t a 1 A n a n a l y s i s o f t h e p r o p e r t i e s o f P o rt l a n d l i m e s t o n e c e m e n t s a n d c o n c r e t e 【 J J C e m C o n c r C o m p o ， 2 0 0 2 ( 2 4 ) ： 3 7 1 - 3 7 8 1 9 李悦， 丁庆军 石灰石矿粉在水 泥混凝 土中的应 用 J 武 汉理工大学学报， 2 0 0 7 ， 2 9 ( 3 ) ： 3 5 3 9 【 2 0 】 HU S h u g u a n g ，I I Y u e ， D I N G Q i n g - j u n S t u d i e s o n t h e f o r ma t i o n c ha r a c t e r i s t i c a n d t h e rm o s t a bi l i t y o f t h e h y d r a t i o n c a l e i u m c a r b o n a t e A T h e 4 t h B e i j i n g I n t e r n a t i o n a l S y m p o s i u m o n C e me n t& Co n c r e t e C B e i j i n g ： I n t e r n a t i o n a l Ac a d e mi c P u b l i s h e rs，1 9 98：3 0 23 0 6 2 1 Mc G a r t h P ， H o o t o n R D S e l f d e s i c c a t i o n o f P o r t l a n d c e me n t a n d s i l i c a f u me mo d i fi e d mo r t a r s f A 1 I n ： S e t z e r Me d C o n f e r e n e e o n A d v a n c e d C e m e n t i t i o u s Ma t e ri a l s C 1 9 9 0 ， 1 ( 1 ) ： 2 2 26 2 2 C H u a ， P A c k e r ， E h r l a c h e r A A n a l y s e s a n d m o d e l s o f t h e a u t o g e no u s s h r i nk a g e o f ha r d e n i n g c e me nt p a s t e ：I Mo d e l l i ng a t m a c r o s c o p i c s c a l e J C e m e n t a n d C o n c r e t e R e s e a r c h ， 1 9 9 5 ， 2 5 ( 7 ) ： 1 4 5 7 1 4 6 8 2 3 】 K o e n d e r s E A B ， K V a n B r e u g e t N u m e ri c a l m o d e l i n g o f s h r i n k a g e o f h a r d e n i n g c e me n t p a s t e J 】 C e me n t a n d C o n c r e t e R e s e a r c h ， 1 9 9 7 ， 2 7 ( 1 0 ) ： 1 4 8 9 1 4 9 9 2 4 】 P e r s s o n B S e lf - d e s i c c a t i o n a n d i t s i m p o rt a n c e i n c o n c r e t e t e c h n o l o g y J Ma t e ri a l s a n d S t r u c t u r e s ， 1 9 9 7 ， 3 0 ( 5 ) ： 2 9 3 3 0 5 2 5 J i n K e u n K i m， C h i l S u n g L e e Mo i s t u r e d i f f u s i o n o f c o n c r e t e c o n s i d e r i n g s e l f - d e s i c c a t i o n a t e a r l y a g e s【 J J C e me n t a n d C o n c r e t e R e s e a r c h ， 1 9 9 9 ， 2 9 ( 1 2 ) ： 1 9 2 1 1 9 2 7 2 6 】N e v e i l e A ， P i e r r e - C l a u d e A i t c i n H i g h p e r f o r m a n c e c o n c r e t e An o v e r v i e w J Ma t e ri a l s a n d S t ruc t u r e s ，1 9 9 8 ， 3 1 ( 2 ) ： 1 1 1 11 7 2 7 】 高英力， 马保 国， 周 士琼 U F A水泥基材 料早期 自干燥 及 自收缩研究l J 1 武汉理工大学学报， 2 0 0 7 ， 2 9 ( 3 ) ： 3 0 3 4 收稿 日期 ： 2 0 1 1 一 O 6 1 5 作者 简介 ： 肖佳( 1 9 6 4 一 ) ， 女 ， 教授。 通讯地址 ： 长沙市韶山南路 6 8 号 联 系 电话 ： 1 3 9 7 4 8 4 2 6 7 8 E ma i l ： j ia x ia o g 2 0 0 7 1 6 3 c o m ： 窑 逝姑啦 业船船 鲁 音 s 妇 些 妊 ： 盛妇船 龆出 些姑船妇 业些业业 逝船妇妊业业誊逝业 ( 上接 第 1 9页 ) 【 2 】 庄其 昌， 金祖 权， 李风 梅 钢筋在混凝 土模拟孔溶 液 中的腐 蚀研究 青 岛理工大学学报， 2 0 1 0 ， 3 ( 3 1 ) ： 1 2 1 6 3 于成龙， 李胜强 混凝 土碳化 机理及 预测模 型分析【 J J 重 庆建筑 2 0 0 9 ， 5 ( 8 ) ：4 7 5 1 1 4 1 胡融 刚， 杜荣归 ， 邵敏华， 林 昌健 原位 S T M研 究钢筋在模 拟混凝土孔溶液中腐蚀 和缓蚀动 态行 为【 J 】 中国腐蚀与防护 学报， 2 0 0 3 ， 1 2 ( 2 3 ) ： 3 2 1 3 2 6 【 5 】 高明赞， 干伟 忠 钢筋保护层对混 凝土结构耐久性 的影 响 f J 1 混凝土， 2 0 1 0 ( 6 ) ： 1 6 2 1 6 】 郑永来， 郑洁琼， 张梅 碳化程度对混凝 土中氯离 子扩散 系 数的影 响 J 1 同济大学学报 ( 自然科学版) ， 2 0 1 0 ， 3( 3 8 ) ： 4 1 2 41 6 7 L n e a B e r
