主蒸汽管道支吊架配制与安装(01-01-04-01).doc

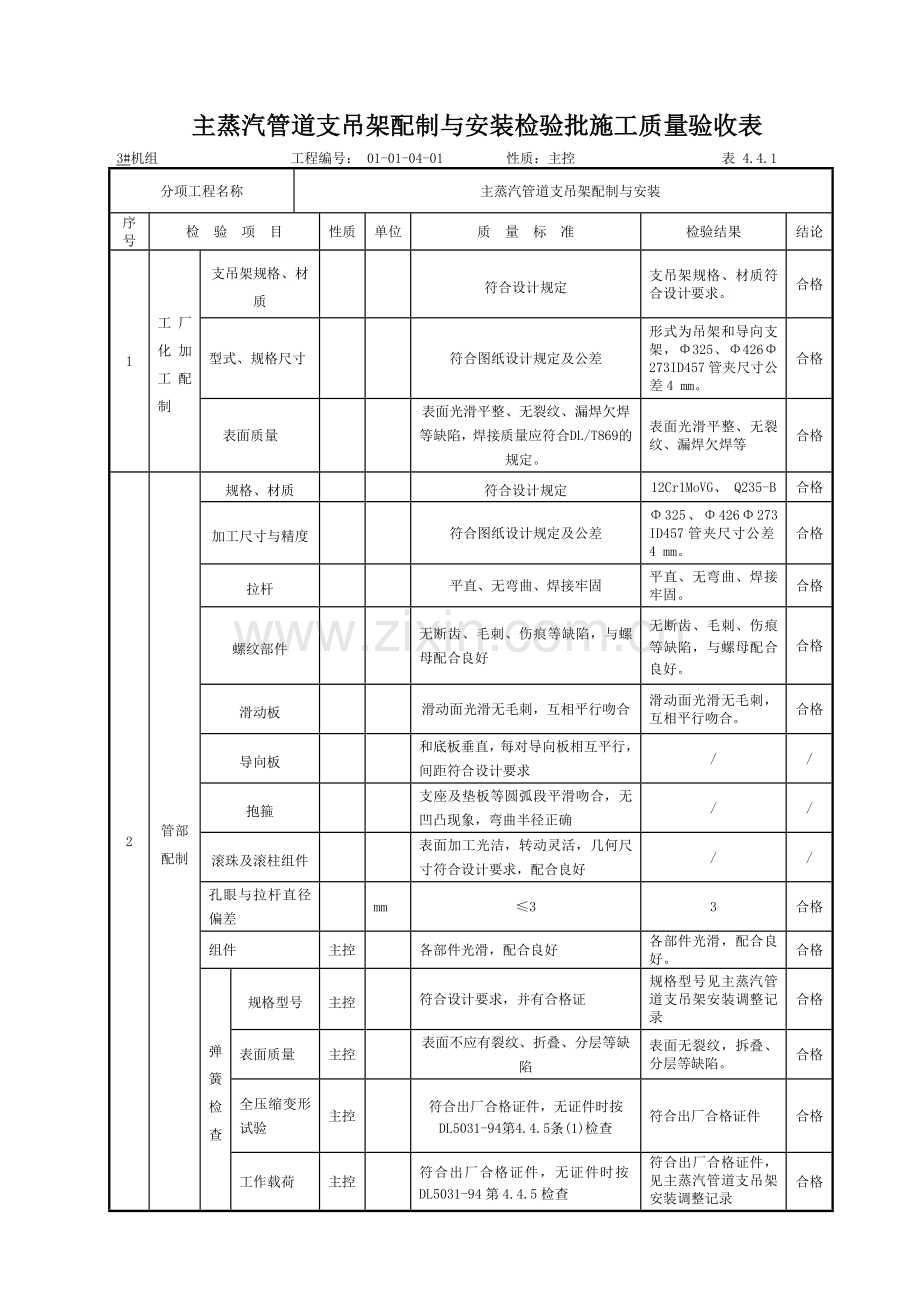

主蒸汽管道支吊架配制与安装检验批施工质量验收表
3#机组 工程编号： 01-01-04-01 性质：主控 表 4.4.1
分项工程名称
主蒸汽管道支吊架配制与安装
序号
检 验 项 目
性质
单位
质 量　标 准
检验结果
结论
1
工厂化加工配制
支吊架规格、材质

符合设计规定
支吊架规格、材质符合设计要求。
合格
型式、规格尺寸

符合图纸设计规定及公差
形式为吊架和导向支架，Φ325、Φ426Φ273 ID457管夹尺寸公差4 mm。
合格
表面质量

表面光滑平整、无裂纹、漏焊欠焊等缺陷，焊接质量应符合DL/T869的规定。
表面光滑平整、无裂纹、漏焊欠焊等
合格
2
管部配制
规格、材质

符合设计规定
12Cr1MoVG、 Q235-B
合格
加工尺寸与精度

符合图纸设计规定及公差
Φ325、Φ426Φ273 ID457管夹尺寸公差4 mm。
合格
拉杆

平直、无弯曲、焊接牢固
平直、无弯曲、焊接牢固。
合格
螺纹部件

无断齿、毛刺、伤痕等缺陷，与螺母配合良好
无断齿、毛刺、伤痕等缺陷，与螺母配合良好。
合格
滑动板

滑动面光滑无毛刺，互相平行吻合
滑动面光滑无毛刺，互相平行吻合。
合格
导向板

和底板垂直，每对导向板相互平行，间距符合设计要求
/
/
抱箍

支座及垫板等圆弧段平滑吻合，无凹凸现象，弯曲半径正确
/
/
滚珠及滚柱组件

表面加工光洁，转动灵活，几何尺寸符合设计要求，配合良好
/
/
孔眼与拉杆直径偏差

mm
≤3
3
合格
组件
主控

各部件光滑，配合良好
各部件光滑，配合良好。
合格
弹簧检查
规格型号
主控

符合设计要求，并有合格证
规格型号见主蒸汽管道支吊架安装调整记录
合格
表面质量
主控

表面不应有裂纹、折叠、分层等缺陷
表面无裂纹，拆叠、分层等缺陷。
合格
全压缩变形试验
主控

符合出厂合格证件，无证件时按DL5031-94第4.4.5条(1)检查
符合出厂合格证件
合格
工作载荷
主控

符合出厂合格证件，无证件时按DL5031-94第4.4.5检查
符合出厂合格证件，见主蒸汽管道支吊架安装调整记录
合格
主蒸汽管道支吊架配制与安装检验批施工质量验收表
3#机组 工程编号： 01-01-04-01 性质：主控 表 4.4.1（续1）
分项工程名称
主蒸汽管道支吊架配制与安装
序号
检 验 项 目
性质
单位
质 量　标 准
检验结果
结论
3
根部配制
材质规格

符合设计要求
Q235-B
合格
型式、加工尺寸

符合设计要求
型式正确，加工尺寸最大偏差4mm
合格
结构焊接

符合DL/T869的有关规定
焊缝高度不低于母材厚度，表面无气孔，夹渣等缺陷。
合格
4
管 部安 装
安装位置
主控

符合设计要求，无妨碍管道自由膨胀的部位
不妨碍管道自由膨胀
合格
固定支架

生根牢固，满足设计要求并与管子结合稳固
生根牢固，满足设计要求与管子结合稳固。
合格
滑动支架

位置正确，热位移差符合设计规定，管道能自由膨胀，滑动面接触良好，无卡涩现象
位置正确，热位移差符合设计规定，管道能自由膨胀，滑动面接触良好，无卡涩现象。
合格
导向支架

支座与导向板两侧间隙均匀,滑动面接触良好
支座与导向板两侧间隙均匀,滑动面接触良好。
合格
滚动支架

支座面和底板与滚珠(滚柱)接触良好，滚动灵活
/
/
吊架

拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固，吊耳应灵活
拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固，吊耳灵活。
合格
普通弹簧支吊架
主控

安装正确，弹簧压缩高度符合设计要求，做好记录
安装正确，见主蒸汽管道支吊架安装调整记录。
合格
特殊弹簧支吊架
主控

规格及安装调整符合设计要求，安装焊接件应牢固，转动灵活
安装焊接牢固，转动灵活，见主蒸汽管道支吊架安装调整记录。
合格
阻尼支吊架
主控

符合设计或制造单位规定
/
/
5
根部安装
生根位置、型式

符合设计规定
生根位置、型式符合设计规定
合格
结构焊接

符合DL/T869的有关规定
焊接牢固可靠，焊肉高度符合要求。
合格
主蒸汽管道支吊架配制与安装检验批施工质量验收表
3#机组 工程编号： 01-01-04-01 性质：主控 表 4.4.1（续2）
分项工程名称
主蒸汽管道支吊架配制与安装
序号
检 验 项 目
性质
单位
质 量　标 准
检验结果
结论
6
连接件安装
材质、规格

符合设计要求
见主蒸汽管道支吊架安装调整记录。
合格
连接形式、数量

连接形式符合设计规定，数量齐全
连接形式符合设计规定，数量齐全。
合格
螺纹检查

无断齿、毛刺、划痕，螺纹长度符合设计要求
无断齿、毛刺、划痕，螺纹长度调整后露出螺母2扣
合格
紧固件

紧固可靠、便于调整
紧固可靠、便于调整。
合格
连接件安装

符合设计要求，各部件配合良好，花兰螺栓留有足够的调整余量，锁紧螺母应锁紧
各部件配合良好，花兰螺栓有足够的调整余量，锁紧螺母已锁紧。
合格
7
支吊架检查和调整
支吊架检查

管道安装完，支吊架形式、材质及位置应符合设计要求
管道安装完，支吊架形式、材质及位置符合设计要求，见主蒸汽管道支吊架安装调整记录。
合格
弹簧调整
主控

符合设计要求，并按DL5031-94中第5.6条的有关规定进行检查
见主蒸汽管道支吊架安装调整记录。
合格
支吊架调整
主控

符合设计要求，并按DL5031-94中第5.6条的有关规定进行检查
见主蒸汽管道支吊架安装调整记录。
合格
验收结论：

监理单位：
验 收 单 位 签 字
施工单位
年 　月 日
监理单位
年 　月 日
建设单位
年 　月 日
