平屋顶柔性防水屋面.doc

课 题
柔性防水屋面
课时数
2
授课日期
第

周星期

第

节

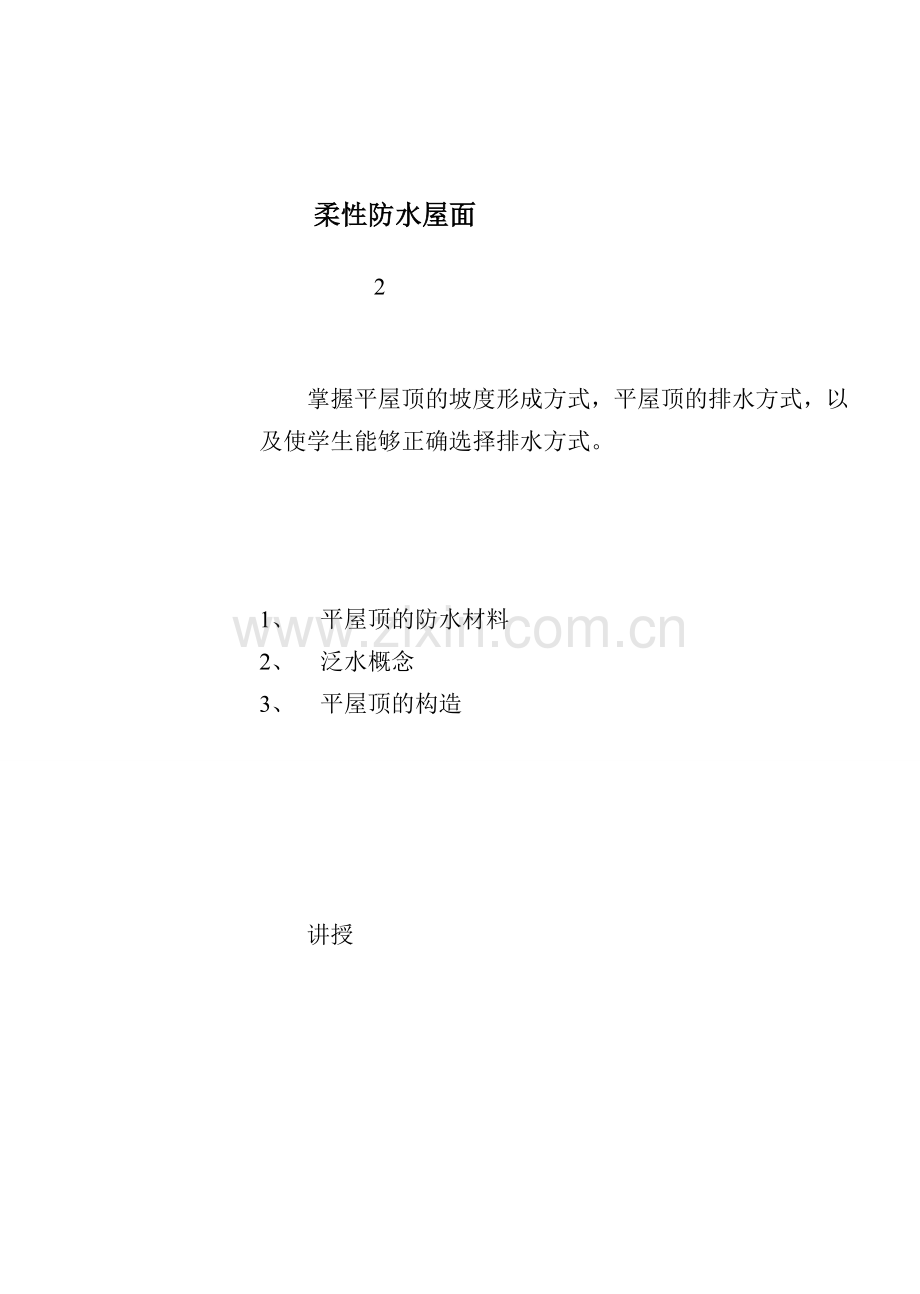

目
的
要
求
掌握平屋顶的坡度形成方式，平屋顶的排水方式，以及使学生能够正确选择排水方式。
重
点
与
难
点
1、 平屋顶的防水材料
2、 泛水概念
3、 平屋顶的构造
授
课
方
式
讲授
板
书
设
计

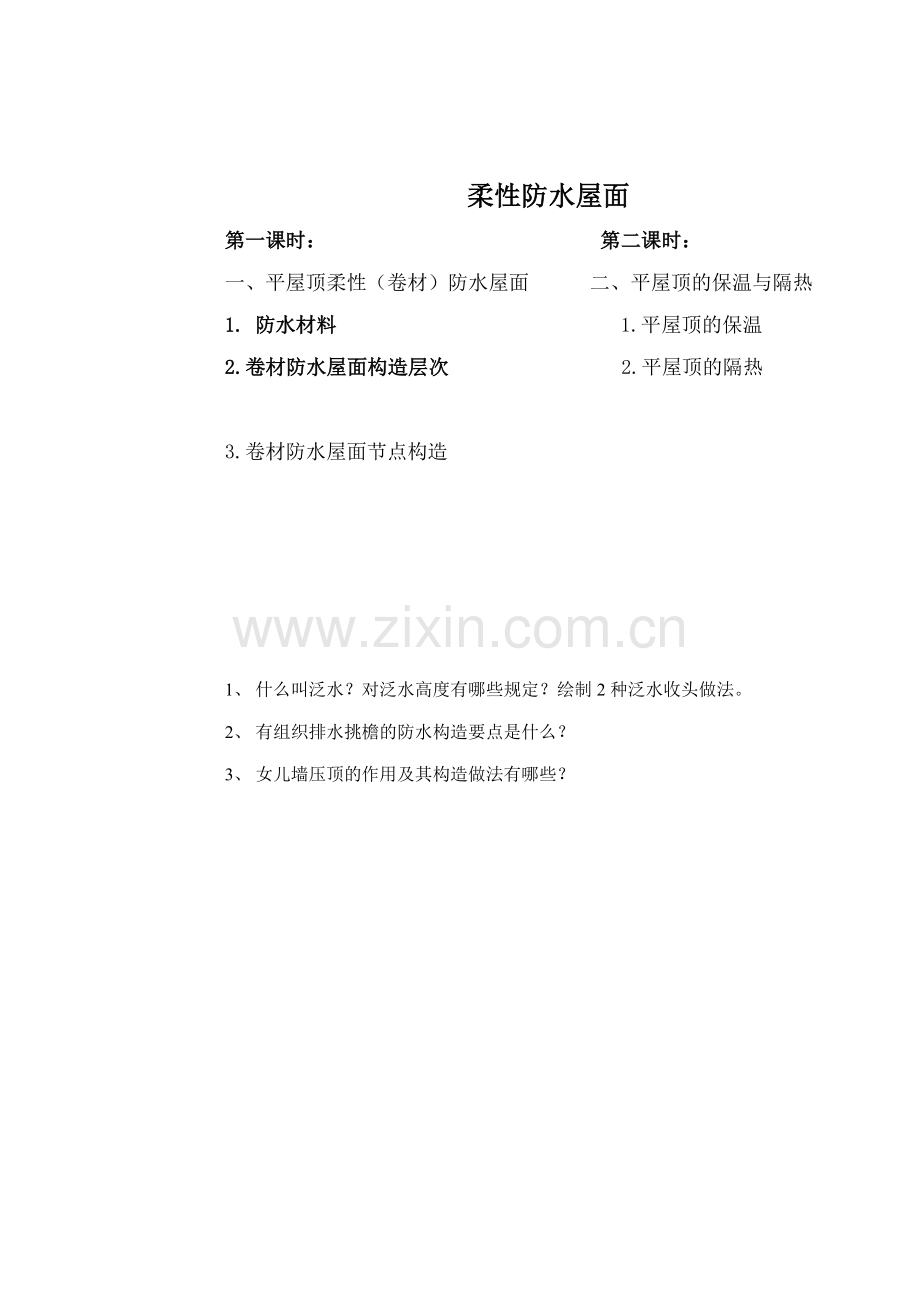

柔性防水屋面
第一课时： 第二课时：
一、平屋顶柔性（卷材）防水屋面 二、平屋顶的保温与隔热
1. 防水材料 1.平屋顶的保温
2.卷材防水屋面构造层次 2.平屋顶的隔热

3.卷材防水屋面节点构造

作
业
1、 什么叫泛水？对泛水高度有哪些规定？绘制2种泛水收头做法。
2、 有组织排水挑檐的防水构造要点是什么？
3、 女儿墙压顶的作用及其构造做法有哪些？
课
后
小
结

柔性防水屋面
复习回顾：
1什么叫有组织排水？有几种方式？
第一课时：
一、平屋顶柔性（卷材）防水屋面
特点： 能适应温度、振动、不均匀沉降等变化，整体性好，不易渗漏。适用于防水等级Ⅰ～Ⅳ级屋面。
1.防水材料
(1)卷材——
A.沥青防水卷材（常用）
B.高聚物改性沥青类卷材
C.高分子类卷材
(2)膏状类——橡塑膏、建必特
2.卷材防水屋面构造层次
(1)结构层：钢筋混凝土屋面板
(2)找坡层：轻质材料(保温材料)
(3)找平层：20厚1:3水泥砂浆
(4)结合层：冷底子油两道
(5)防水层：各类卷材胶合层
(6)保护层：
A.不上人：绿豆砂、粒径3~5mm
B.上人：缸砖、大阶砖、砼板等

油毡防水屋面
构造组成示例

3.卷材防水屋面节点构造
(1)泛水构造
——屋顶与垂直墙面的相交处防水构造。
A.泛水高度≥250mm，加铺一层卷材。
B.转角处用水泥砂浆抹成圆弧形或斜面。
C.泛水上口的卷材收头应固定可靠。

(2)挑檐沟外排水构造
卷材铺至檐沟边上再收口，转角处采用斜面或弧角，檐口处附加一层卷材。

(3)有组织排水挑檐

防水要点构造：
（4）女儿墙压顶

（5）屋面检修孔构造
不上人屋面应设上人孔检修屋面。为防止雨水流入，通常做得高出屋面，然后加上盖板。

(6)上人屋面出入口构造
上人屋面通往屋面的楼梯间需设屋顶出入口。

小结：1、柔性防水屋面的材料、构造
