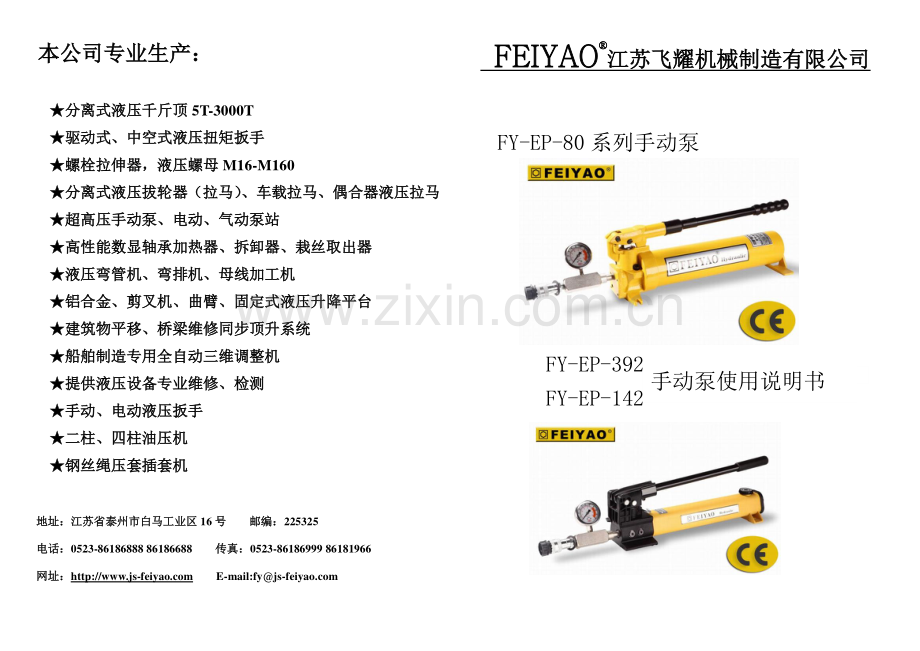

手动泵使用说明书 本公司专业生产：本公司专业生产：分离式液压千斤顶分离式液压千斤顶 5T-3000T 驱动式、中空式液压扭矩扳手驱动式、中空式液压扭矩扳手 螺栓拉伸器，液压螺母螺栓拉伸器，液压螺母 M16-M160 分离式液压拔轮器（拉马）、车载拉马、偶合器液压拉马分离式液压拔轮器（拉马）、车载拉马、偶合器液压拉马 超高压手动泵、电动、气动泵站超高压手动泵、电动、气动泵站 高性能数显轴承加热器、拆卸器、栽丝取出器高性能数显轴承加热器、拆卸器、栽丝取出器 液压弯管机、弯排机、母线加工机液压弯管机、弯排机、母线加工机 铝合金、剪叉机、曲臂、固定式液压升降平台铝合金、剪叉机、曲臂、固定式液压升降平台 建筑物平移、桥梁维修同步顶升系统建筑物平移、桥梁维修同步顶升系统 船舶制造专用全自动三维调整机船舶制造专用全自动三维调整机 提供液压设备专业维修、检测提供液压设备专业维修、检测 手动、电动液压扳手手动、电动液压扳手 二柱、四柱油压机二柱、四柱油压机 钢丝绳压套插套机钢丝绳压套插套机 地址：江苏省泰州地址：江苏省泰州市白马工业区市白马工业区 16 号号 邮编：邮编：225325 电话：电话：[phone] 86186688 传真：传真：[phone] 86181966 网址：网址：http:/www.js- E-mail:fyjs- FEIYAOFEIYAO 江苏飞耀机械制造有限公司江苏飞耀机械制造有限公司 FY-EP-80 系列手动泵 FY-EP-392 FY-EP-142 尊敬的用户：您好！非常感谢您购买飞耀产品，使我们有机会为您提供服务。让您享受到飞耀产品卓越的性能和优良的品质。飞耀售后服务中心竭诚为您提供专业化、全方位的服务。我们希望这本“使用说明书”能成为您在使用过程中的一个好帮手，无论您在何时、何地，都能按操作方法得心应手，得到我们的服务，体会到飞耀人“专业专注，全心服务”带给你的愉快感受。我们深知，您的满意是我们飞耀人服务的目标。我们会不断努力，力使每一次使用飞耀产品都是一次愉快的值得记忆的经历。再次感谢您使用飞耀产品，并希望有更多的机会为您提供服务！江苏飞江苏飞耀机械制造有限公司耀机械制造有限公司 地址：江苏省泰州市高港区白马工业园区 16 号 电话：[phone] 86186688 传真：[phone] 86181966 邮编：225325 网址：www.js- Email:fyjs- FEIYAOFEIYAO江苏飞耀机械制造有限公司江苏飞耀机械制造有限公司 4.将快速接头(公)旋入工件。5.将高压软管一端的快速接头(母)和泵体的快速接头(公)连接在 一起,并排尽管路内的空气,以便油缸平稳工作。6.将液压泵打到所需的压力,当液压泵的压力超过安全释放阀的 设定压力时,油液将自动流回油箱。7.打开卸荷阀,让液压油返回油箱。5.05.0 维护和保养维护和保养 1.定期检查油位,若需添加,请使用清洁的原装液压油,每 12 个月 要排光所有的液压油并注入清洁的原装液压油。2.保持液压泵内清洁,不可让外部的金属颗粒和垃圾进入泵内,以致损坏密封件,影响系统的操作。3.确保使用前接头的清洁,不连接时应盖上防护帽。4.任何维护和修理工作都必须由专业人员进行。5.为了延长泵的寿命和提高性能,用滚动轴承油脂定期润滑支承销,十字销,柱塞头等旋转部件。-4 4-FEIYAOFEIYAO 江苏飞耀机械制造有限公司江苏飞耀机械制造有限公司 1.0 重要收货说明 检查所有零件是否存在运输操作损伤，运输过程中的损伤有在保修范围，如发现运输过程中的损伤，请立即通知承运商，其有责任承担由运输损坏造成的修理及更换费用。2.0 安全条例 本手册是设备的一部分,用户在使用前必须认真阅读本手册中的使用说明,警告及注意事项等,操作时,遵守一切安全规则,避免人身伤害和财产损失,如果用户由于非安全生产,缺乏正常维护,操作或使用不当而造成的人身伤害和财产损失,本公司不负任何责任。警告：当操作高压液压系统时应配备正确的劳动保护装备 警告：不要在液压支撑的负载下逗留 警告：必须使用刚性特物体来支撑重物 危险：为避免人身伤害，操作中手脚与油缸和工件保持一定距离 警告：在顶升负载时绝不要超过油缸的额定负载 警告：系统的最大工作压力决不能超过系统中最低压力等级元件的最大工作压力。-1 1-FEIYAOFEIYAO江苏飞耀机械制造有限公江苏飞耀机械制造有限公司司 注意：绝对不要将安全阀的压力设定高过泵的最高压力等级 注意：避免损坏软管，在排放软管时应避免过度弯曲和铰接软管 注意：严禁提拉软管或旋转接头来提起设备 注意：使液压设备远离明火或过热源 危险：不要用手触摸打压状态的软管 警告：决不能在系统未完全连接时使用油缸 警告：在顶升负载前应确保安装件的稳定性 避免：油缸偏载，导致油缸损坏或侧倒产生的危险 重要：液压设备必须由有资质的液压技术人员维修、维护、采用原装的备件。备注：在使用过程中，如有任何疑问，请及时向本公司咨询。3.0 产品说明及技术参数 3.1 产品简介 P 系列手动液压泵是双级泵,在无负载低压时输出主流量,有负载 高压时流量弯低。本系列液压泵油箱内设有减压阀,用来平衡油箱 内外的气压.另外,为防止压力过载,泵内还设有安全释主放阀。-2 2-FEIYAOFEIYAO江苏飞耀机械制造有限公司江苏飞耀机械制造有限公司 3.2 手动泵外形图和主要部件 手柄 1 号销 油箱上盖 2 号销 油箱后盖 截止阀 油箱后盖 螺丝 3/8NPT 出油 油桶 泵体 3.3 技术参数技术参数 型 号 工作压力(bar)每行程油量 (ml)输出接口 油箱容积(ml)外形尺寸（ml）重量（kg）一级 二级 一级 二级 FY-EP-142 13.8 700 32 1.6 1/4NPT 350 310137127 2.2 FY-EP-392 13.0 700 32 1.6 3/8NPT 901 533157127 4.0 FY-EP-80 25 700 16.22 2.46 3/8NPT 2200 600148170 10.9 4.0 操作说明操作说明 1.旋开手柄下部油箱上的螺塞来检查油箱中油位的高低,确认有足够的油量后再进行操作。2.保持液压泵在水平位置或稍微向前倾斜以利于充油.3.关闭液压泵右侧的卸荷阀。-3 3-
