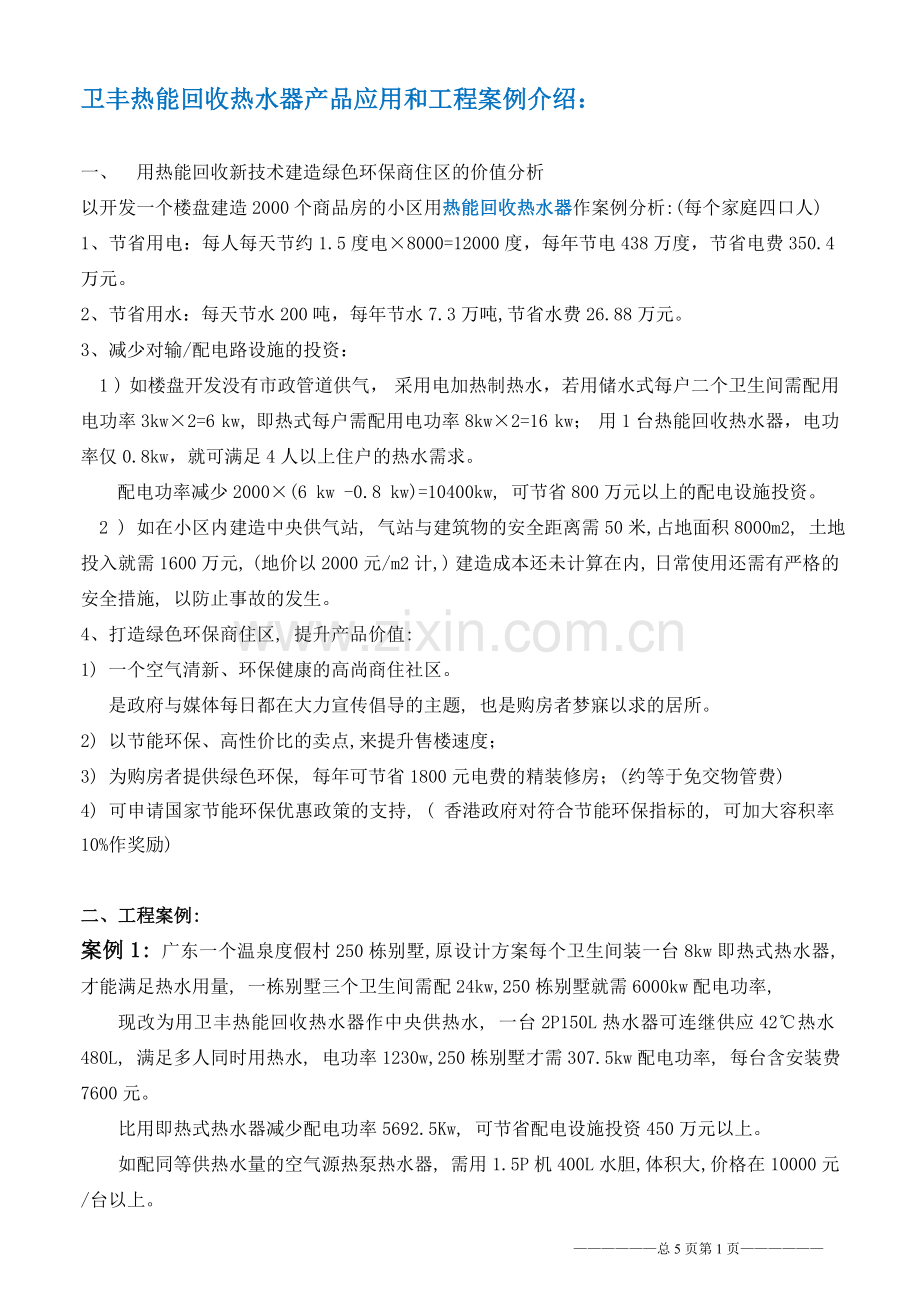

卫丰热能回收热水器产品应用和工程案例介绍：

一、 用热能回收新技术建造绿色环保商住区的价值分析
以开发一个楼盘建造2000个商品房的小区用热能回收热水器作案例分析:(每个家庭四口人)
1、节省用电：每人每天节约1.5度电×8000=12000度，每年节电438万度，节省电费350.4万元。
2、节省用水：每天节水200吨，每年节水7.3万吨,节省水费26.88万元。
3、减少对输/配电路设施的投资：
1 ) 如楼盘开发没有市政管道供气， 采用电加热制热水，若用储水式每户二个卫生间需配用电功率3kw×2=6 kw, 即热式每户需配用电功率8kw×2=16 kw； 用1台热能回收热水器，电功率仅0.8kw，就可满足4人以上住户的热水需求。
配电功率减少2000×(6 kw -0.8 kw)=10400kw, 可节省800万元以上的配电设施投资。
2 ) 如在小区内建造中央供气站, 气站与建筑物的安全距离需50米,占地面积8000m2, 土地投入就需1600万元, (地价以2000元/m2计,) 建造成本还未计算在内, 日常使用还需有严格的安全措施, 以防止事故的发生。
4、打造绿色环保商住区, 提升产品价值:
1) 一个空气清新、环保健康的高尚商住社区。
是政府与媒体每日都在大力宣传倡导的主题, 也是购房者梦寐以求的居所。
2) 以节能环保、高性价比的卖点,来提升售楼速度；
3) 为购房者提供绿色环保, 每年可节省1800元电费的精装修房；(约等于免交物管费)
4) 可申请国家节能环保优惠政策的支持, ( 香港政府对符合节能环保指标的, 可加大容积率10%作奖励)

二、工程案例:
案例1: 广东一个温泉度假村250栋别墅,原设计方案每个卫生间装一台8kw即热式热水器, 才能满足热水用量, 一栋别墅三个卫生间需配24kw,250栋别墅就需6000kw配电功率,
现改为用卫丰热能回收热水器作中央供热水, 一台2P150L热水器可连继供应42℃热水480L, 满足多人同时用热水, 电功率1230w, 250栋别墅才需307.5kw配电功率, 每台含安装费7600元。
比用即热式热水器减少配电功率5692.5Kw, 可节省配电设施投资450万元以上。
如配同等供热水量的空气源热泵热水器, 需用1.5P机400L水胆, 体积大,价格在10000元/台以上。

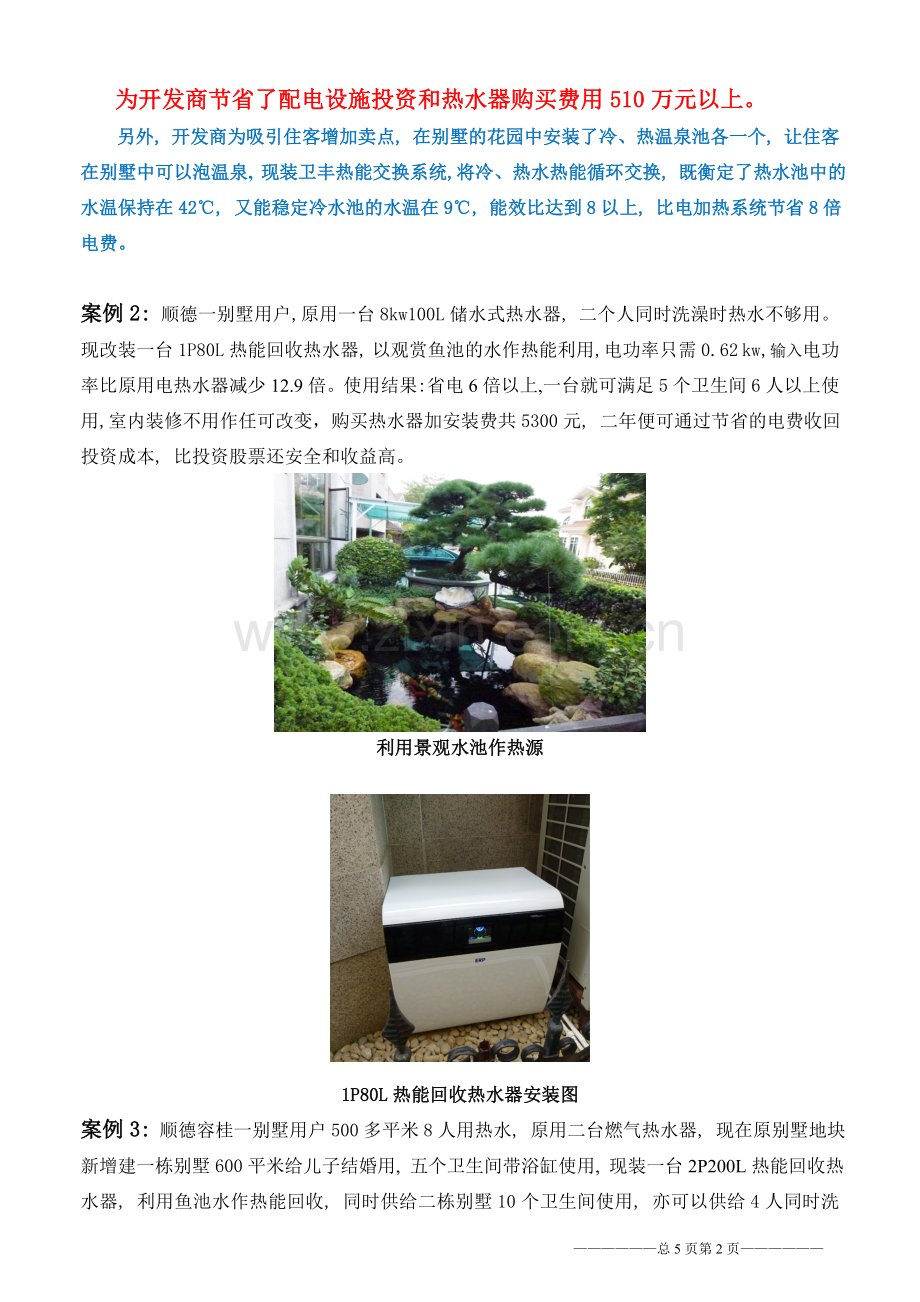

为开发商节省了配电设施投资和热水器购买费用510万元以上。
另外, 开发商为吸引住客增加卖点, 在别墅的花园中安装了冷、热温泉池各一个, 让住客在别墅中可以泡温泉, 现装卫丰热能交换系统,将冷、热水热能循环交换, 既衡定了热水池中的水温保持在42℃, 又能稳定冷水池的水温在9℃, 能效比达到8以上, 比电加热系统节省8倍电费。

案例2: 顺德一别墅用户,原用一台8kw100L储水式热水器, 二个人同时洗澡时热水不够用。现改装一台1P80L热能回收热水器, 以观赏鱼池的水作热能利用,电功率只需0.62 kw,输入电功率比原用电热水器减少12.9倍。使用结果:省电6倍以上,一台就可满足5个卫生间6人以上使用,室内装修不用作任可改变，购买热水器加安装费共5300元, 二年便可通过节省的电费收回投资成本, 比投资股票还安全和收益高。

利用景观水池作热源

1P80L热能回收热水器安装图
案例3: 顺德容桂一别墅用户500多平米8人用热水, 原用二台燃气热水器, 现在原别墅地块新增建一栋别墅600平米给儿子结婚用, 五个卫生间带浴缸使用, 现装一台2P200L热能回收热水器, 利用鱼池水作热能回收, 同时供给二栋别墅10个卫生间使用, 亦可以供给4人同时洗澡30分钟, 比用石油气节省使用成本5.2倍, 每年可节省使用费4600元,购买热水器加安装费才9500元。

案例4: 温泉中心热能回收工程
在温泉使用中, 普遍存在严重的热能浪费现象:
1、温泉池为了恒温，需要不断补高于40℃的温泉水，而排出温度约37℃的温泉水，大量浪费了热能和水源。
2、过量开采地下温泉水，不仅严重浪费稀缺优质的水资源, 亦会缩短了温泉项目的寿命。要知道, 任何资源都不会是无限的, 黄河亦有断流时，不少知名的温泉都已枯竭或季节性枯竭。
广东省从化市某温泉度假酒店,原投资一百七十多万元,安装了某品牌空气源热泵热水机3台,（总制热量134x3=402KW)不能满足酒店客房热水供应及采暖需求。尤其冬季，空气源热泵结霜严重，不得已采用电加热及大功率灯光照射化霜。
现用热能回收热水器,解决热水不能满足使用要求，能耗高问题。
改用后的效果:
1、通过热能回收热水器回收每日排放的300吨温泉池溢流废水余热，满足酒店客房热水及冬季采暖需求。
2、设备及投资：热能回收热水器，6台，单台制热量34KW，总制热量204KW，最高加热温度70℃, 投资25万元。
3、使用效果:经2011-12年冬季客房入住高峰期,热能回收热水机组运行实际验证，改造系统不但完全实现了预期的改造目的，每天还可节约用电1000度以上，每年节省电费超过50万元。
工程安装图：

案例5: 理发店中心热能回收
以一个每日洗发150人, 每人用40升42℃热水规模的店, 如将每天用过的6吨排放热水中的热能回收, 每天可节省180度电, 一年省78000元,( 商业用电1.2元/度) 而投资不到5万元, 8个月更可收回投资成本。

案例6: 广州一家酒店泳池热能回收 (五星级设计)
屋顶有一个240m3的游泳池, 利用热能回收技术回收泳池的热能可供125个客房用热水, 设备投资约26万元, 一年多便可通过节约的使用费收成本。

案例7: 广东佛山一家饭店热能回收
改造前:
1. 原30多个员工洗澡用热水是用燃气热水器制热,每月烧石油气费用平均1550元;
2. 饭店用电加热饮水机烧开水, 耗电大, 客人多时不够开水用;
3. 攴具用冷水洗, 油污洗不干净, 员工因手冷抱怨大。
改装使用一周的效果:
1. 今年 12月中旬改装一台2P200L热能回收热水器, 利用饭店内养鱼的海鲜池水作热源提取热能,在12月12-18日气温6-13℃时,(这是广东接近最冷时段) 可全部满足员工洗澡用, 每天平均仅用电费7元, 比用燃气节省7.38倍,当月便可节省1340元, 如以广东佛山平均温度16℃使用更省钱;
2.每天几百食客用的攴具都用上了热水清洗,提高了清洁度;
3.饮水机用热能回收热水器放出的70℃热水再加热至100℃, 缩短二倍加热时间, 满足营业所需开水, 还节省六倍的电费;
4.制热水量大: 以上三项所用热水, 平均每天1.35吨, 如用其它1250W功率的热水器是不可实现的。
5. 热能回收热水器投资不到8000元, 三个月便可通节省的费用收回投资成本。
结果: 顾客放心, 员工开心, 老板更开心。

左图为卫丰2P200L热水器安装实景图；右上图为热源出入水口；右下图热源鱼池
案例8: 广东顺德容山中学宿舍热能回收方案
该校住校宿生2200人, 现用十多台空气源热泵热水器制热水, 在12月中旬气温在7-13℃时, 吸热风机结霜不能制热, 热水不够用。
改造方案:
装三台共13P热能回收热水器, 进行余热回收, 可供一栋500人住的宿舍所用热水,
预计效果:
1. 在满足同等热水使用量前提下, 比原热水器夏天省电近30%,冬天能省电一倍以上,
2. 制热水比空气源热泵热水器快, 一年四季供热水不受影响。

案例9: 广东顺德容桂某金属精密制造有限公司热能回收
改造前情况：该公司后勤保障宿舍住宿员工20多人，以往日常平均用水1.5吨，在12月中旬气温普遍低的情况下，公司原有一台3kw贮水式电热水器，一台2kw的华帝电热水器，并不能满足多名员工使用热水的需要。
改造后情况：安装一台卫丰2P200L-A热能回收热水器(额定功率1.25kw)，利用公司内部鱼池水作热源提取热能，完全可以满足该公司20多名员工在12月份低温天气下对热水量的需求。

左图为卫丰2P200L-A热水器安装实景图；右上图为该公司原热水器；右下图为热能源头

中山卫丰电器有限公司
2013.12.20
