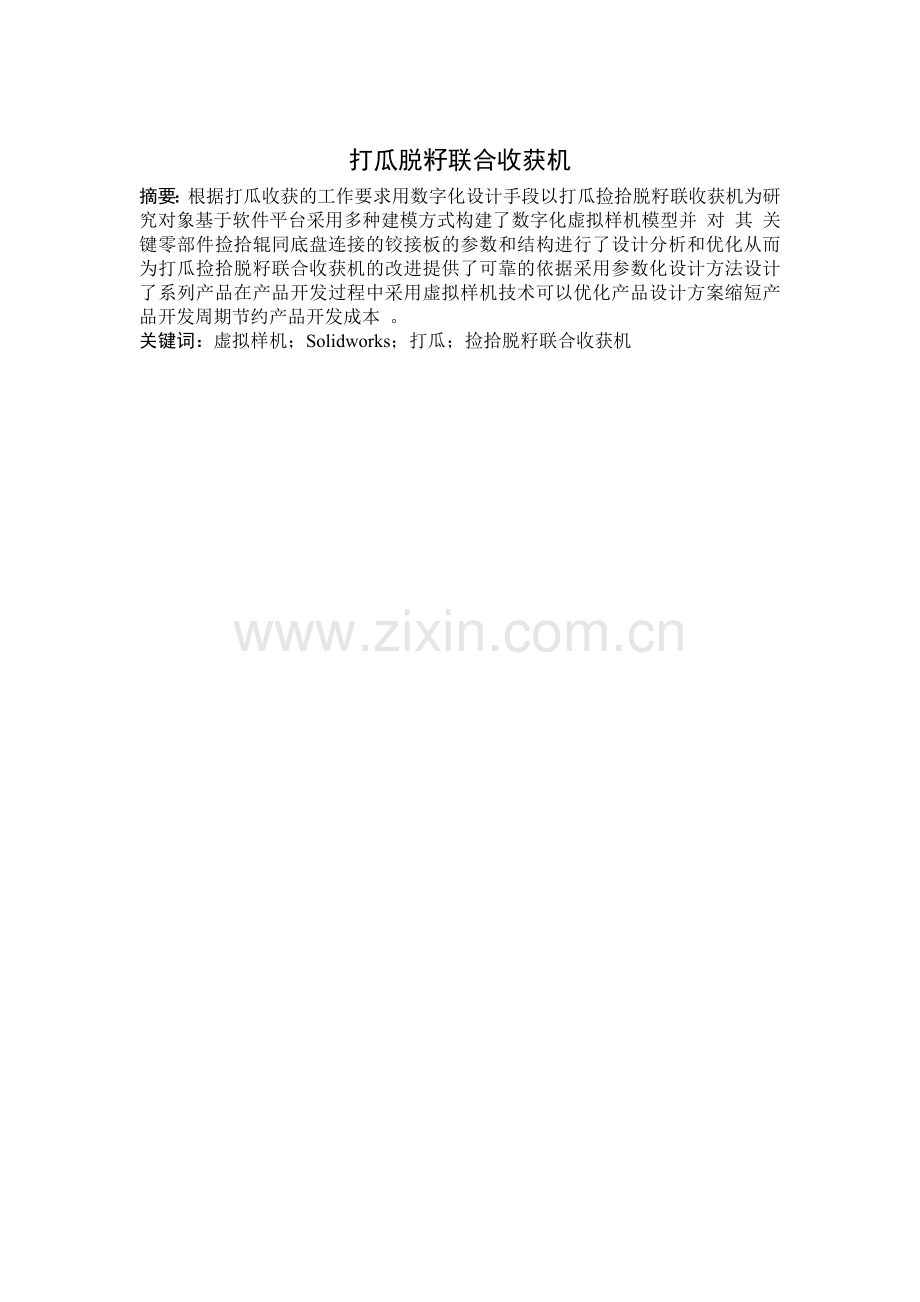

打瓜脱籽联合收获机
摘要：根据打瓜收获的工作要求用数字化设计手段以打瓜捡拾脱籽联收获机为研究对象基于软件平台采用多种建模方式构建了数字化虚拟样机模型并 对 其 关 键零部件捡拾辊同底盘连接的铰接板的参数和结构进行了设计分析和优化从而为打瓜捡拾脱籽联合收获机的改进提供了可靠的依据采用参数化设计方法设计了系列产品在产品开发过程中采用虚拟样机技术可以优化产品设计方案缩短产品开发周期节约产品开发成本 。
关键词：虚拟样机；Solidworks；打瓜；捡拾脱籽联合收获机

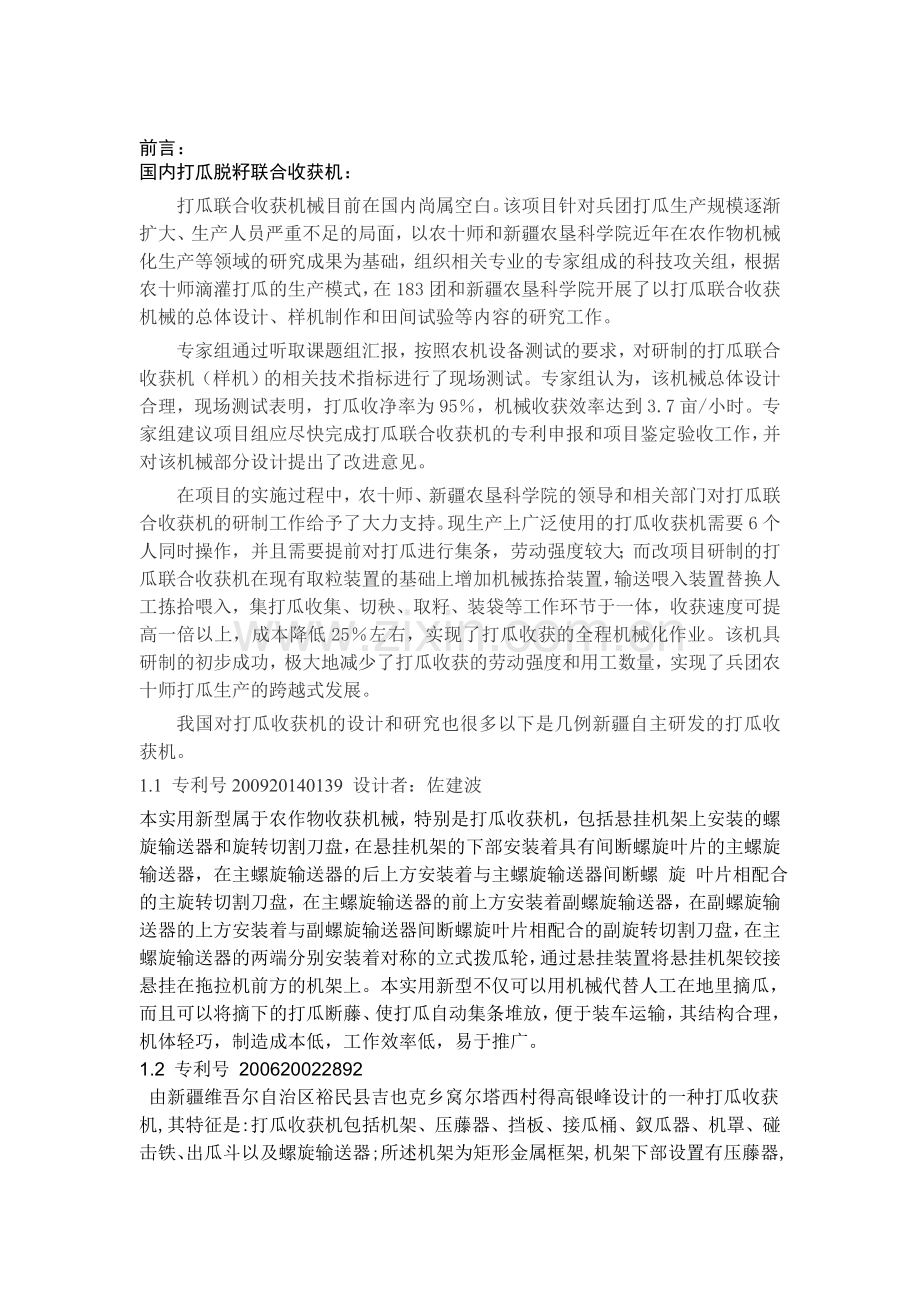

前言：
国内打瓜脱籽联合收获机：
打瓜联合收获机械目前在国内尚属空白。该项目针对兵团打瓜生产规模逐渐扩大、生产人员严重不足的局面，以农十师和新疆农垦科学院近年在农作物机械化生产等领域的研究成果为基础，组织相关专业的专家组成的科技攻关组，根据农十师滴灌打瓜的生产模式，在183团和新疆农垦科学院开展了以打瓜联合收获机械的总体设计、样机制作和田间试验等内容的研究工作。
专家组通过听取课题组汇报，按照农机设备测试的要求，对研制的打瓜联合收获机（样机）的相关技术指标进行了现场测试。专家组认为，该机械总体设计合理，现场测试表明，打瓜收净率为95％，机械收获效率达到3.7亩/小时。专家组建议项目组应尽快完成打瓜联合收获机的专利申报和项目鉴定验收工作，并对该机械部分设计提出了改进意见。
在项目的实施过程中，农十师、新疆农垦科学院的领导和相关部门对打瓜联合收获机的研制工作给予了大力支持。现生产上广泛使用的打瓜收获机需要6个人同时操作，并且需要提前对打瓜进行集条，劳动强度较大；而改项目研制的打瓜联合收获机在现有取粒装置的基础上增加机械拣拾装置，输送喂入装置替换人工拣拾喂入，集打瓜收集、切秧、取籽、装袋等工作环节于一体，收获速度可提高一倍以上，成本降低25％左右，实现了打瓜收获的全程机械化作业。该机具研制的初步成功，极大地减少了打瓜收获的劳动强度和用工数量，实现了兵团农十师打瓜生产的跨越式发展。
我国对打瓜收获机的设计和研究也很多以下是几例新疆自主研发的打瓜收获机。
1.1 专利号200920140139 设计者：佐建波
本实用新型属于农作物收获机械，特别是打瓜收获机，包括悬挂机架上安装的螺旋输送器和旋转切割刀盘，在悬挂机架的下部安装着具有间断螺旋叶片的主螺旋输送器，在主螺旋输送器的后上方安装着与主螺旋输送器间断螺 旋 叶片相配合的主旋转切割刀盘，在主螺旋输送器的前上方安装着副螺旋输送器，在副螺旋输送器的上方安装着与副螺旋输送器间断螺旋叶片相配合的副旋转切割刀盘，在主螺旋输送器的两端分别安装着对称的立式拨瓜轮，通过悬挂装置将悬挂机架铰接悬挂在拖拉机前方的机架上。本实用新型不仅可以用机械代替人工在地里摘瓜，而且可以将摘下的打瓜断藤、使打瓜自动集条堆放，便于装车运输，其结构合理，机体轻巧，制造成本低，工作效率低，易于推广。
1.2 专利号 200620022892
由新疆维吾尔自治区裕民县吉也克乡窝尔塔西村得高银峰设计的一种打瓜收获机,其特征是:打瓜收获机包括机架、压藤器、挡板、接瓜桶、釵瓜器、机罩、碰击铁、出瓜斗以及螺旋输送器;所述机架为矩形金属框架,机架下部设置有压藤器,所述压藤器包括三个圆盘形的切瓜盘以及位于切瓜盘后部并平行向后延伸的压藤条,切瓜盘通过切瓜盘架固定在机架前方的横框上,压藤条尾部通过弹簧仿形轴固定在机架的后框上;所述挡板分置在打瓜收获机A、B两侧,分别由同轴的环状外圆板及环状内圆板螺接固定而成,两侧挡板之间的空间内设置有圆筒形的接瓜桶,接瓜桶A、B两侧分别设置有接瓜桶A端边盖及接瓜桶B端边盖;A侧内圆板与A侧半轴的中部设置有轴承连接,所述A侧半轴外端固定在机架A侧的中部;B侧内圆板与所述接瓜桶B端边盖外缘之间设置有多个滚动轴承,构成滚动连接;接瓜桶A端边盖与A侧半轴的内端固定连接,接瓜桶B端边盖与B侧半轴的内端固定连接,B侧半轴外端固定在机架B侧的中部;所述釵瓜器为圆笼形:两个平行固定圈外侧固定安装多个条形的釵瓜横轴,在每条奇数釵瓜横轴外侧间隔地设置有多个与其表面垂直的带有尖头的刀片形釵瓜主齿和釵瓜副齿,所有釵瓜横轴两端分别固定在打瓜收获机两侧的外圆板上;靠近所述釵瓜器后上部设置有半圆柱面形状的机罩,该机罩固定安装在机架上;在所述机罩内侧、对应上述釵瓜主齿间隙的位置上固定设置有一排碰击铁;方槽形的出瓜斗设置在接瓜桶B端边盖外侧;出瓜斗斜上方设置有螺旋输送器,该螺旋输送器前部与机架相连。
介绍：
本实用新型涉及一种农用的打瓜收获机,包括机架、压藤器、挡板、接瓜桶、釵瓜器、机罩、碰击铁、出瓜斗以及螺旋输送器;本机与现有的打瓜取籽机配套使用,使用小四轮拖拉机作为动力,通过机架推动打瓜收获机两侧挡板以及釵瓜器向前滚动,压藤器的切瓜盘以及压藤条将打瓜瓜藤割断,釵瓜器的主、副齿将打瓜釵起,当打瓜运动至割瓜刀片及碰击铁位置时,打瓜在釵瓜器主、副齿、割瓜刀片和碰击铁的共同作用下被完全粉碎,落入接瓜桶,经螺旋输送器送至悬挂在后面的打瓜取籽机将瓜籽全部分离出来。本实用新型结构简单,使用方便,可减轻劳动强度,提高打瓜收获效率。
1.3专利名称:改进的联合打瓜收获脱籽机
本实用新型公开了一种改进的联合打瓜收获脱 籽机，在拖拉机前方的机架上铰接着打瓜收获机，其由摘瓜断 藤装置，藤草粉碎装置和打瓜输送装置组成，摘瓜断藤装置为 具有间断螺旋输送叶片的螺旋输送器，其间断螺旋输送叶片与 刀轴上均布的旋转切割刀盘相配合，在螺旋输送器前方两侧分 别安装着导向分离装置，位于旋转切割刀盘后方的藤草粉碎装 置为在主轴上均布的切割粉碎刀盘，切割粉碎刀盘与旋转切割 刀盘相互间隔交错排列，在螺旋输送器出口侧连接的打瓜输送 装置为拨瓜轮与其后方的立板式输送机相配合，立板式输送机 的出料口连接着打瓜脱籽分离机。用机械代替人工在地里摘 瓜、运输，自动进入脱籽机内进行脱籽，减轻劳动强度，工作 效率高。

结论：
参考文献
