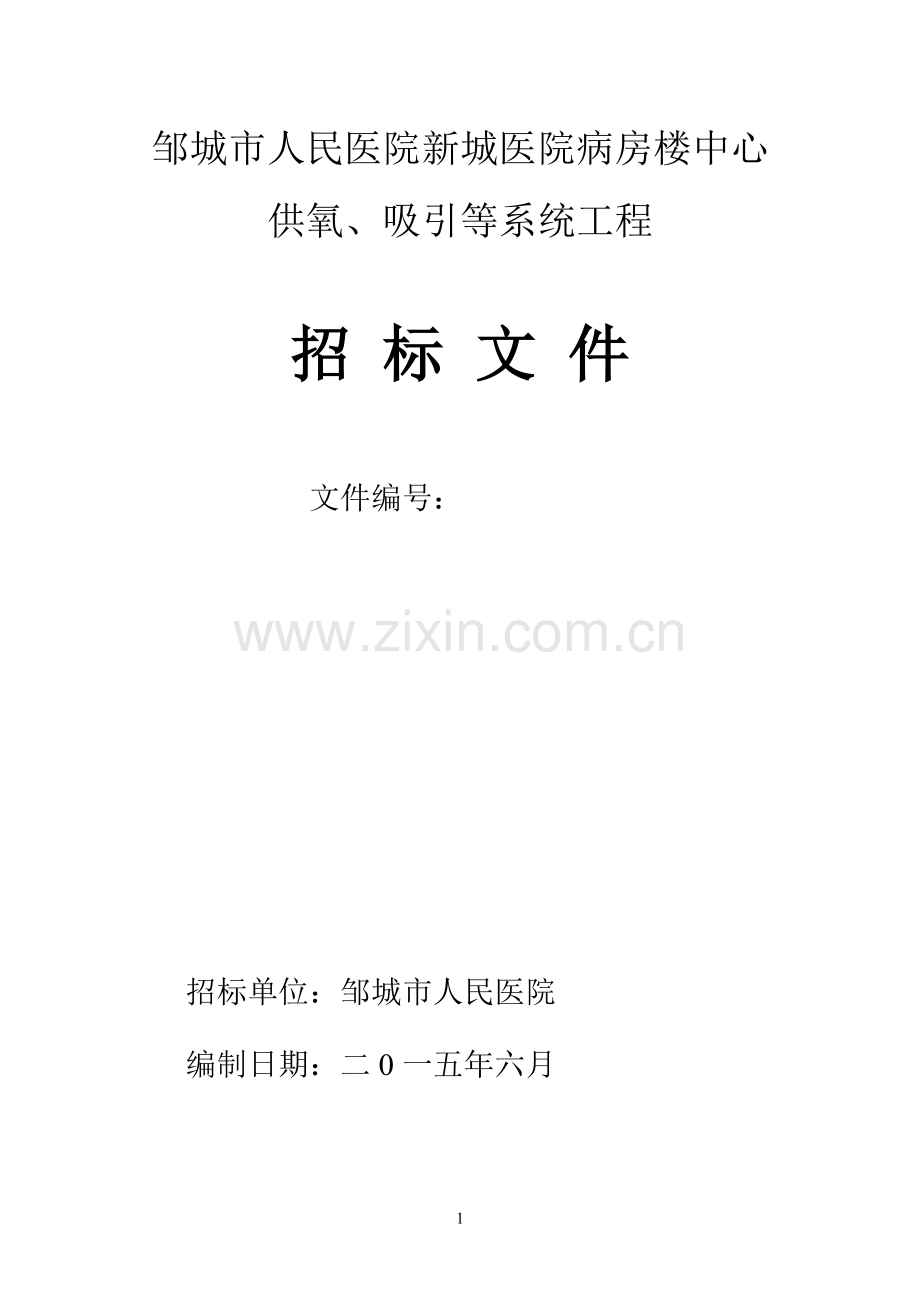

邹城市人民医院新城医院病房楼中心供氧、吸引等系统工程

招 标 文 件

文件编号：

招标单位：邹城市人民医院
编制日期：二0一五年六月

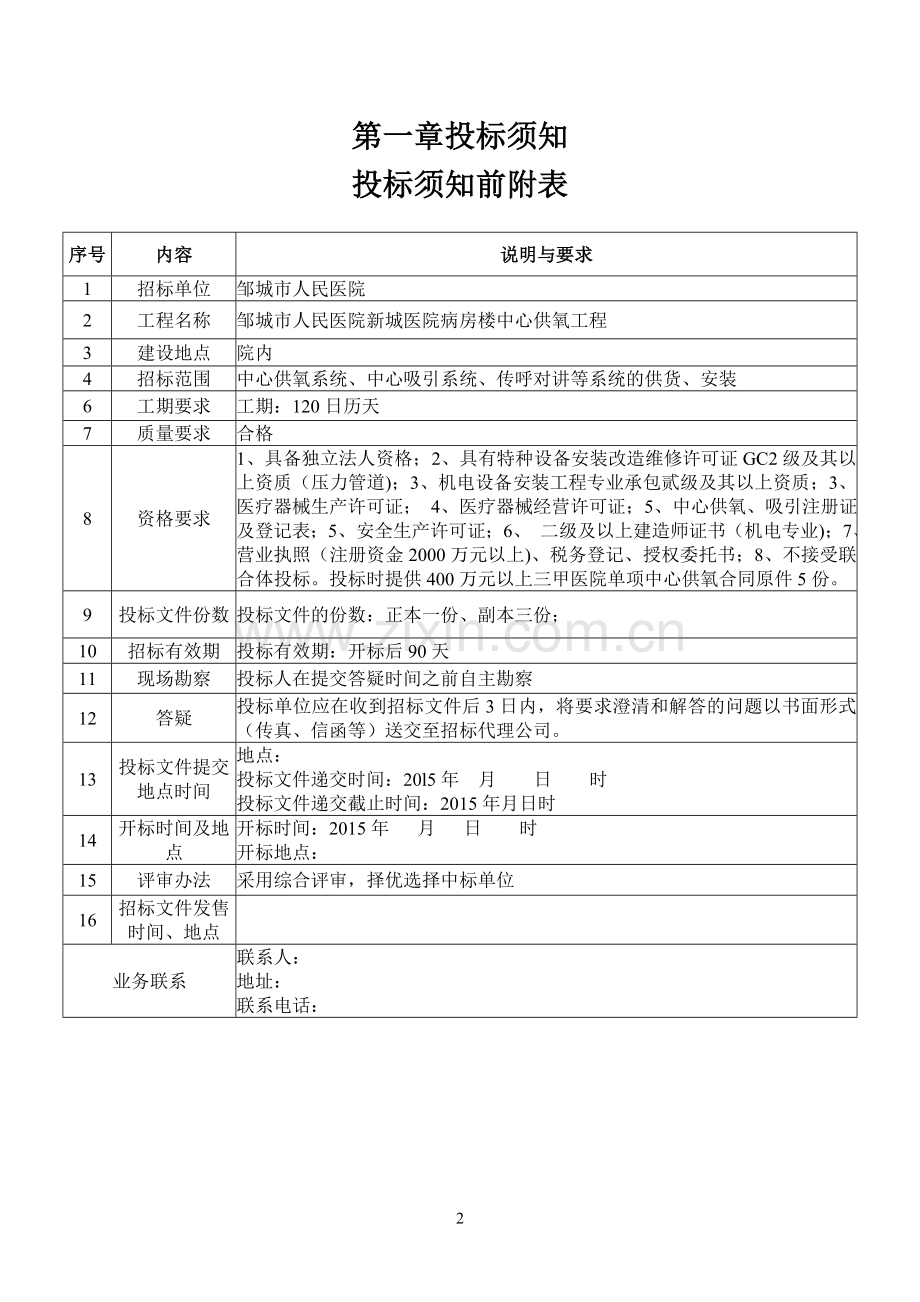

第一章投标须知
投标须知前附表

序号
内容
说明与要求
1
招标单位
邹城市人民医院
2
工程名称
邹城市人民医院新城医院病房楼中心供氧工程
3
建设地点
院内
4
招标范围
中心供氧系统、中心吸引系统、传呼对讲等系统的供货、安装
6
工期要求
工期：120日历天
7
质量要求
合格
8
资格要求
1、具备独立法人资格；2、具有特种设备安装改造维修许可证GC2级及其以上资质（压力管道)；3、机电设备安装工程专业承包贰级及其以上资质；3、医疗器械生产许可证； 4、医疗器械经营许可证；5、中心供氧、吸引注册证及登记表；5、安全生产许可证；6、 二级及以上建造师证书（机电专业)；7、营业执照（注册资金2000万元以上)、税务登记、授权委托书；8、不接受联合体投标。投标时提供400万元以上三甲医院单项中心供氧合同原件5份。
9
投标文件份数
投标文件的份数：正本一份、副本三份；
10
招标有效期
投标有效期：开标后90天
11
现场勘察
投标人在提交答疑时间之前自主勘察
12
答疑
投标单位应在收到招标文件后3日内，将要求澄清和解答的问题以书面形式（传真、信函等）送交至招标代理公司。
13
投标文件提交地点时间
地点：
投标文件递交时间：20l5年 月 日 时
投标文件递交截止时间：2015年月日时
14
开标时间及地点
开标时间：2015年 月 日 时
开标地点：
15
评审办法
采用综合评审，择优选择中标单位
16
招标文件发售时间、地点

业务联系
联系人：
地址：
联系电话：

第二章设计标准与规范
依据技术文件要求，本工程项目的材料、设备、施工、安装调试等必须达到现行中 华人民共和国及省、市、行业的一切有关法规、规范、规范、标准等的要求，如规范、 标准等要求不一致的，以较高的、较新的、较严的要求为准。
全部技术指标，包括设备、材料、包装、运输、安装、调试、维修全过程的各参数必须符合本采购文件及以下国家有关规范的规定：
1) （GB50751-2012)医用气体工程技术规范
2) (YY/TO187-94)《医用中心供氧系统通用技术条件》
3) (YY/TO186-94)《医用中心吸引系统通用技术条件》
4) (GB8982)《医用氧气》
5) (GB2270)《不锈钢无缝钢管》
6) (GB235)《工业管道工程施工及验收规范》
7) GB50316《工业金属管道设计规范》
8) GB3091《低压流体输送用镀锌焊接钢管》
9) GB9706.1《医用电气》
10) (GB236)《现场设备、工业管道焊接工程施工及验收规范》
11) (GB11618)《钢管、配件及焊接材料标准》
12) GB50231《机电设备安装工程施工及验收通用规范》
13) GB50300《建筑工程施工质量验收统一标准》
14) GB50045《高层建筑设计防火规范》
15) (GBJ232-90.92)《电气装置安装工程施工及验收规范》
16) GB9706. 1—1995《医用电气设备第一部分：通用安全要求》
17) GBJ87《工业企业噪声控制设计规范》
18) GB3096《城市区域环境噪声标准》
19) GB50052《供配电系统设计规范》
20) GB50055《通用用电设备配电设计规范》
21) GB191-90《包装储运图示标志》
22) 《医疗器械生产企业监督管理办法》
23）国家、地方颁布的其他相关标准、规范和规程

第三章技术要求
本工程基本设计配置：
病房楼每病区一台氧气流量计、一台二级减压箱、一套压力监测盒、一台传呼主机、 一台显示屏。
每床一氧一吸、一传呼分机、一床头灯、一个一开五孔多功能电源插座。每条设备带安装一套漏电保护装置。氧气、吸引终端选用国标或德式高配终端。
一、 中心供氧系统
1、 供氧设备及管道：
（1） 、氧气管道采用脱脂不锈钢管，管道布置要规整。管路连接件、附件应采用氧气专用管件。外线主管道采用Φ32*2不锈钢管；楼内主管用Φ32*2，走廊用Φ14*1.5，室内用Φ8*1.0,管道必须浸泡脱脂处理。
（2）、氧气管道采用氩弧焊接，整个系统连接均采用金属密封，可保证系统的气密性。氧气管道穿墙和地板时，应敷设在套管内，在套管内的管段不得有焊缝及接头；为方便维修每层走廊横管及设备带内支管均需设维修阀。
（3）、氧气管道的弯头、分岔头，不应紧接安装在阀门的下游；阀门的下游侧宜设长度 不小于管外径5倍的直管段。氧气管道不允许和可燃气、燃油管共架铺设，必须共架时 要保持大于0.5米的管距，共架部分不得有阀门及连接接头。
（4）、氧气管道不允许和导电线路、电缆共架铺设，也不允许与导电线路、电缆交叉接触。
（5）、氧气管道、阀门等在安装前进行脱脂处理,脱脂合格后在施工现场、运输过程中为防止二次污染，故管口均装有防尘帽。氧气管道应架设在碳钢支架上，接触面必须衬 非金属垫板，以防管皮摩擦损伤后产生锈蚀。
（6）、氧气管道安装完毕后要进行管道气密性试验和管道吹扫。
（7）、氧气管留在楼外的20CM管道口用防尘装置密封。
（8）、氧气管道预防静电需要可靠接地。
（9）、管阀：按管道配置，密封压力1.6Mpa,使用温度-40℃〜+200℃，介质氧气。
（10）、管道系统实验压力为管道系统最高工作压力的1.25倍。要求接头、焊缝、管道 无渗漏，无肉眼可见变形。
2、病区装置系统:
（1）二级减压箱与阀门箱
1、每层病区护士站均设计一套医用气体系统压力表装置，以方便护士能直观观察病区 各系统的工作状态压力，确保终端用气设备使用的安全。
2、二级减压箱内需均采用双路设计，一路工作一路备用。出口设有安全阀，当减压器 故障出现压力升高，超过安全阀开启压力值时，安全阀自动开启卸压，提高使用安全性。
3、二级减压箱布置是为保证病区压力稳定、流量充足、根据病区使用性质设计。
4、每层配置一个阀门箱：氧气总控制阀，并配有氧气流量计以便统计各科用氧情况。
5、氧气流量计国标或德式知名品牌。要求气体流量传感方式测量氧气流量，氧气通过流量计 后无压力损失；显示精度：0.01m3/hr;工作温度：-40到+200℃;工作方式：液晶数字显示时流量和累积流量；每个病区必须设置一套。
6、病区二级稳压箱参数：
①最高工作压力 1. 0MPa
②输出压力 0.20〜0.8Mpa (可调）
③额定流量 30m³/h
④每病区设置 一台
(2)病房内铝合金设备带：
（1）设备带要求通长布置，设备带面板上下为弧形。
（2）铝合金设备带材质：采用优质铝型材，设备带表面采用静电颗粒喷塑，强电、弱点、管道三仓分离，要 安装维修方便，并具有良好的防腐和保洁效果；
（3）房间设备带通长布置，终端配有防尘装置。
（4）设备带高度：设备带中线距地面1.4米便于护士操作。
（5）氧气快速插座采用国标或德式高品质插座，必须达到插拔方便，密封可靠，平面、球面 双层密封，并有防插错装置，应符合国际通用标准。终端经0.5Mpa压力试压24小时试验无泄漏。
（6）设备带内部设有强电、弱电、气管分槽安装功能（三槽式）确保安全，设备带设 有底板，面板采用气电管路分开结构。电路采用PVC管与铝合金绝缘，以符合电路安全要求。
（7）每条设备带上供氧支管均设有维修阀一只，并在设备带上标注检修阀门字样。
（8）设备带电源线为铜芯2.5mra2 (国内知名品牌）套PVC管，在电源进入房间处设漏电保护器（10A) —只。
(9)设备带采用模块化设计，可任意增减设备，其面板可拆卸，方便招标方增加设备。
3、系统技术参数：
（1）终端气压保证：普通病房终端压力不低于0.2〜0.5 Mpa (可调）、使用医疗器械终 端处不低于0.5Mpa (可调）。
（2）氧气最大使用流量： 30m³/h
（3）系统保压下小时泄漏率： <0.2%
（4）最大和最小使用流量工况下供氧压力误差： >0. 02 Mpa
（5）运行方式： 有氧气站给各终端连续供氧
（6）终端使用流量： >10L/min
（7）氧气管道气体流速： > 10m/s
（8）在使用流量条件下，最远管道压力损失率不应超过 10%
（9）氧气管道需可靠接地，接地电阻小于10欧姆。当每对法兰或螺纹接头间电阻值超 过0.03 Q时，应设跨接导线。
二、吸引管道系统及吸引站设备：
1、吸引管道
（1）外线主管道选用Φ76*3.5不锈钢管；主管选用Φ76*3.5不锈钢管；走廊横管选用Φ32*2不锈钢管；进入病房内的支管选用Φ10*1.0不锈钢管,走廊管道布设于吊顶，每层护士站均设有压力表一个。1整个系统连接均采用金属密封，可保证系统的气密性。管道系统实验压力为管道系统最高工作压力的1.25 倍。要求接头、焊缝、管道无渗漏，无肉眼可见变形。
（2）设备带安装国标或德式高品质吸引插座，平面、球面双层密封，并有防插错装置，应符合国际通用标准。终端经0. 5Mpa压力试压24小时试验无泄漏。
（3）本系统管道需要可靠接地，接地电阻小于10欧姆。当每对法兰或螺纹接头间电阻 值超过0.03 欧姆时，应设跨接导线。
(4)每病区设1台护士站压力观测装置
三、呼叫系统
(1)、呼叫系统由主机、显示屏、分机等组成。系统采用双线连网，要求抗干扰性强， 不受外界闪电、电压等的影响，操作简单。（首选品牌淄博亚华、投标单位也可选报其他品牌）。
（2）、根据提供的大楼平面图，每病房区设计一套对讲呼叫系统。
（3）、呼叫对讲系统每病区按一个呼叫回路设计，每层护士站设一台呼叫主机、每床设 一个呼叫分机、在护士站正对面走廊的正中设大屏幕显示屏，数码显示、平时显示时钟、 呼叫时显示床号。
（4）、每层呼叫分机数量：每床设置一个呼叫分机；
（5）、护士站电脑显示：显示屏上的病床单位信息。
（6）、主要技术指标：（具体依据图纸和分机配置数量表投标方提供最合理和最科学数值）
分机容量：60门/病区， 可扩容
电源：交流 220V±10% 50HZ
功耗：10W
总线电压：最大25V
总线长度：最长800米
工作环境：温度0℃- 50℃ 相对湿度≤80%
（7）、主机设定功能
（1）分机无中断呼叫
（2）主机多功能显示。
（3）呼叫存储。
（4）振铃音量调节。
（5）系统和弦音乐。
（6）故障自检报警。
（7）可自动检测总线电流、电压并数码显示。
（8）主机可自动检测分机故障。
（9）分机在线编号。
（10）主机二级护理级别任意设定。
（11）高级护理分机呼叫时可中断低级护理分机通话。
（12）双向呼叫，双功通话。
（13）主机、分机任意复位清除，主机、分机通话后自动复位，不需任何操作。
四、电源部分
（1）、每床安装一盏床头灯（8瓦），一个单联开关、一个五孔多功能电源插座。
（2）、电源线要求2.5平方，国内名牌。

第四章 投标文件格式
投 标 函
致：邹城市人民医院
很荣幸能参加贵项目的投标：
1、根据已收到的邹城市人民医院新城医院中心供氧、吸引等系统工程的招标文件，遵照《中华人民共和国招标投标法》的规定，我单位经考察现场和研究上述工程招标文件的投标须知、合同条款、技术规范和其它有关文件。我方愿以所报总价人民币 元，按上述合同条款、技术规范、图纸的条件承包上述工程的施工、竣工和保修。
2、我方提交的投标文件为：正本一份，副本三份。我方保证全部投标文件内容真实有效，若有虚假，我公司愿意承担与此相关的一切责任。
3、—旦我方中标，我方保证在合同规定的工期结束之日之前竣工并移交整个工程，质量等级合格。
4、我们理解报价不是中标的唯一条件，我们认为你们有依法选择或拒 绝任何投标者中标的权力；
5、我方同意所递交的投标文件在投标须知中规定的投标有效期内有 效，在此期间内我方的投标有可能中标，我方将受此约束；

投标单位：（盖章）
单位地址：
法定代表人：（签字或盖章）
电话： 年 月 日

附件1：
授 权 委 托 书

本授权委托书声明：我 (姓名）系 (投标人名称）的法定代表人，现授权委托 (单位名称）的(姓名、职务）为我公司代理人，以本公司的名义参加 (建设单位)的 工程的投标活动。代理人在开标、评标、合同谈判过程中所签署的一切文件和处理与之有关的一切事务，我均予以承认。
代理人无转委权。特此委托

代理人： 性别： 年龄：
单位： 职务：

投标单位：（盖章）

法定代表人：（签字或盖章）

日期： 年 月 日

附件2:
报价一览表

工程名称：

投标人名称：

投标总报价（元）
(大写）
(小写）
工期要求
日历天数：
质量要求

拟派项目经理

级别

证书编号

注：1、此单两份单独密封，供唱标使用,其他装订于投标文件中。
2、本表内容尽量填写充实，不要另加附页。

投标人（盖章)：
法定代表人或委托代理人： （签字或盖章)
日期：

第五章 、评标定标
本工程采用：投标报价、产品质量及性能、企业生产能力、施工组织设计、项目管理 班子的配备、企业业绩、供货期、安装工期、质保期和使用寿命、售后服务及合理化建 议等综合评估法，以报价合理、产品质量性能好、售后服务好、社会信誉高等为评标定 标的标准，由招标人综合考察后确定中标人。
