防火墙透明模式下做双向NAT典型配置
一、 组网需求

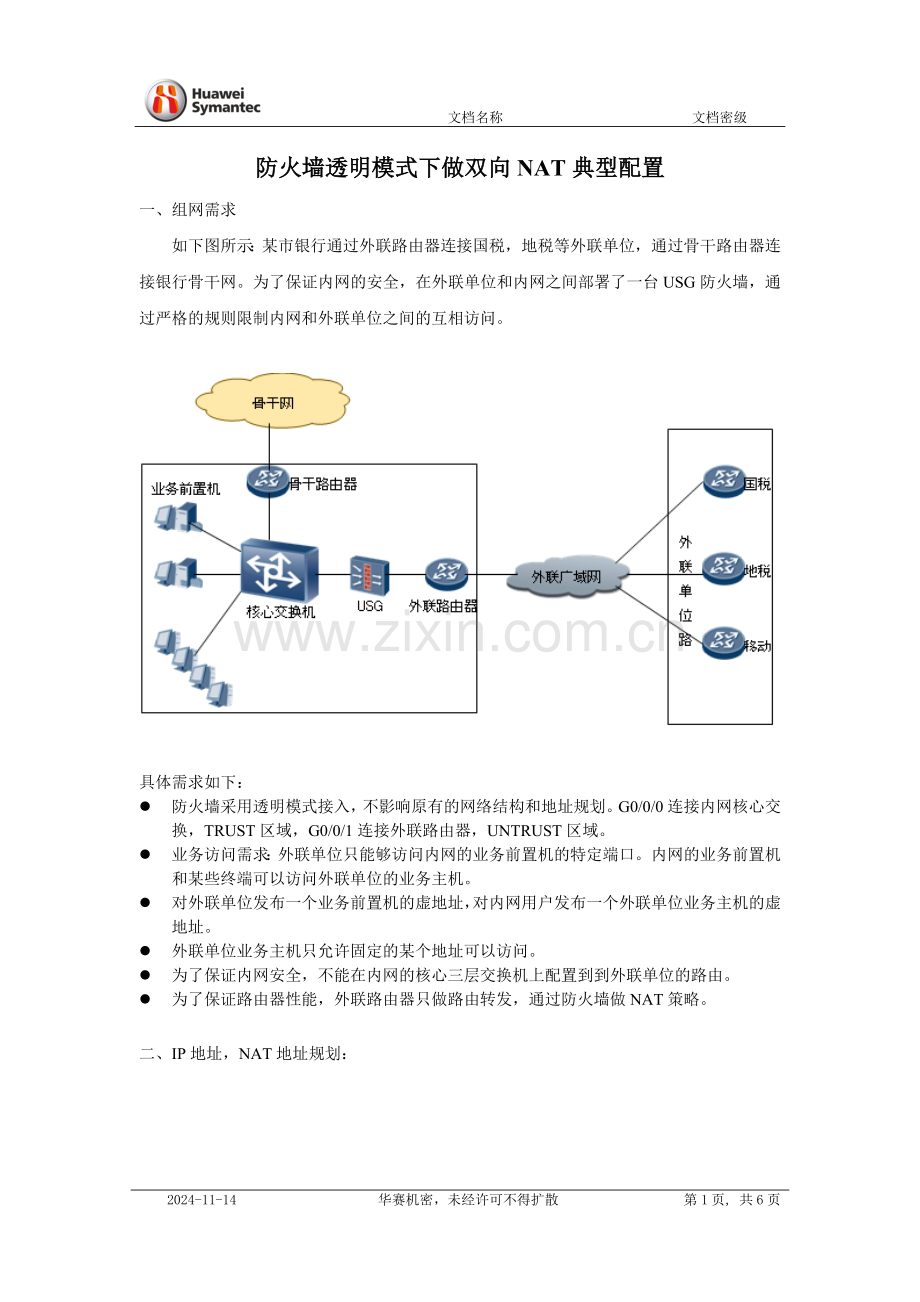

如下图所示：某市银行通过外联路由器连接国税，地税等外联单位，通过骨干路由器连
接银行骨干网。为了保证内网的安全，在外联单位和内网之间部署了一台USG防火墙，通过严格的规则限制内网和外联单位之间的互相访问。

具体需求如下：
l 防火墙采用透明模式接入，不影响原有的网络结构和地址规划。G0/0/0连接内网核心交换，TRUST区域，G0/0/1连接外联路由器，UNTRUST区域。
l 业务访问需求：外联单位只能够访问内网的业务前置机的特定端口。内网的业务前置机和某些终端可以访问外联单位的业务主机。
l 对外联单位发布一个业务前置机的虚地址，对内网用户发布一个外联单位业务主机的虚地址。
l 外联单位业务主机只允许固定的某个地址可以访问。
l 为了保证内网安全，不能在内网的核心三层交换机上配置到到外联单位的路由。
l 为了保证路由器性能，外联路由器只做路由转发，通过防火墙做NAT策略。

二、 IP地址，NAT地址规划：

项目
数据
备注

接口编号：G/0/0/0
接口编号：G/0/0/1
接口加入VLAN10
Ip地址;无

防火墙透明模式下可以使用额外的接口配置地址进行管理。也可以配置VLAN地址，来进行管理
安全区域
Trust：GigabitEthernet 0/0/0
Untrust：GigabitEthernet 0/0/1

业务前置机
真实地址：10.112.0.1/24
对外发布地址：9.108.101.10/24
外联国税服务器只允许源地址为9.108.101.10的地址访问
外联单位服务器（国税）
真实地址：9.108.100.1/24
对内发布地址：10.112.100.1/24
内部用户通过访问10.112.100.1来访问外联单位国税服务器

三、 配置思路
配置USG的工作模式，并将接口加入相应安全区域。
配置域间防火墙策略。
配置Trust到Untrust的NAT Outbound.
配置Untrust到Trust的NAT Inbound.
配置NAT Server
四、 操作步骤
1． 配置USG5310的工作模式并将接口加入对应安全区域。
<USG5310>system-view
[USG5310]firewall mode transparent

2． 将接口加入安全区域
[USG5310]firewall zone trust
[USG5310-zone-trust]add interface GigabitEthernet 0/0/0
[USG5310-zone-trust]quit

[USG5310]firewall zone untrust
[USG5310-zone-untrust]add interface GigabitEthernet 0/0/1
[USG5310-zone-untrust]quit

3． 配置域间防火墙策略
略
4． 配置NAT 地址池
[USG5310]nat address-group 1 9.108.101.10 9.108.101.10 此nat地址池用于内网终端和业务前置机访问外联服务器时的nat outbound规则
[USG5310]nat address-group 2 10.112.100.1 10.112.100.1 此nat地址池用于外联服务器访问内网业务前置机时的nat inbound规则

配置trust到untrust的NAT Outbound规则
[USG5310]nat-policy interzone trust untrust outbound
[USG5310-nat-policy-interzone-trust-untrust-outbound]policy 1
[USG5310-nat-policy-interzone-trust-untrust-outbound-1]policy source 10.112.0.
0 0.0.0.255
[USG5310-nat-policy-interzone-trust-untrust-outbound-1]action source-nat
[USG5310-nat-policy-interzone-trust-untrust-outbound-1]address-group 1
[USG5310-nat-policy-interzone-trust-untrust-outbound-1quit

配置trust到untrust的NAT Inbound规则
[USG5310]nat-policy interzone trust untrust inbound
[USG5310-nat-policy-interzone-trust-untrust-inbound]policy 1
[USG5310-nat-policy-interzone-trust-untrust-inbound-1]policy source 9.108.100.10
0
[USG5310-nat-policy-interzone-trust-untrust-inbound-1]action source-nat
[USG5310-nat-policy-interzone-trust-untrust-inbound-1]address-group 2
[USG5310-nat-policy-interzone-trust-untrust-inbound-1]quit

配置NAT Server规则
[USG5310]nat server global 9.108.101.10 inside 10.112.0.1
[USG5310]nat server global 10.112.100.1 inside 9.108.100.10

从外联单位服务器(9.108.100.10)上ping 9.108.101.10,在防火墙上看到会话表如下：
[USG5310]disp firewall session table
17:49:38 2011/02/22
Current Total Sessions : 2
icmp VPN: public -> public
9.108.101.10:768[10.112.0.1:12838]<--9.108.100.10:768[10.112.100.1:12838]

从内网业务服务器(10.112.0.1)ping 10.112.100.1,在防火墙看到会话表如下：
10.112.0.1:44000[9.108.101.10:44000]-->10.112.100.1:44000[9.108.100.10:44000]

配置脚本：
<USG5310>disp cu
18:08:23 2011/02/22
#
acl number 2000
rule 0 permit
#
sysname USG5310
#
ftp server enable
#
web-manager enable
web-manager security enable
#
firewall packet-filter default permit interzone local t
firewall packet-filter default permit interzone local t
firewall packet-filter default permit interzone local u
firewall packet-filter default permit interzone local u
d
firewall packet-filter default permit interzone local d
firewall packet-filter default permit interzone local d
firewall packet-filter default permit interzone trust u
firewall packet-filter default permit interzone trust u
d
firewall packet-filter default permit interzone trust d
firewall packet-filter default permit interzone trust d
firewall packet-filter default permit interzone dmz unt
firewall packet-filter default permit interzone dmz unt
#
nat address-group 1 9.108.101.10 9.108.101.10
nat address-group 2 10.112.100.1 10.112.100.1
nat server 0 global 9.108.101.10 inside 10.112.0.1
nat server 1 global 10.112.100.1 inside 9.108.100.10
#
firewall statistic system enable
#
interface Vlanif10 (如果核心交换机和路由器之间互联地址为30为掩码，可以不用配置VLAN地址，采用额外的一个防火墙接口进行管理)
ip address 9.107.1.3 255.255.255.0
#
interface GigabitEthernet0/0/0
port default vlan 10
#
interface GigabitEthernet0/0/1
port default vlan 10
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
interface NULL0
#
firewall zone local
set priority 100
#
firewall zone trust
set priority 85
add interface GigabitEthernet0/0/0
#
firewall zone untrust
set priority 5
add interface GigabitEthernet0/0/1
#
firewall zone dmz
set priority 50
#
firewall interzone local untrust
detect ftp
#
policy interzone local untrust inbound
policy 1
action permit
policy source 192.168.1.2 0
#
nat-policy interzone trust untrust inbound
policy 1
action source-nat
policy source 9.108.100.0 0.0.0.255
address-group 2
#
aaa
local-user admin password cipher ]MQ;4\]B+4Z,YWX*NZ55OA
local-user admin service-type web telnet
local-user admin level 3
local-user ftp password simple Admin@123
local-user ftp service-type ftp
local-user ftp ftp-directory flash:/
authentication-scheme default
#
authorization-scheme default
#
accounting-scheme default
#
domain default
#
right-manager server-group
#
rip
#
ip route-static 10.112.0.0 255.255.255.0 9.107.1.1
#
user-interface con 0
user-interface vty 0 4
authentication-mode aaa
user privilege level 3
protocol inbound telnet
#
Return

外联路由器，核心交换机配置略。
