高压微雾加湿器与高压喷雾加湿器的比较
（一）加湿器工作原理的比较：
高压微雾加湿器的工作原理基本与高压喷雾加湿器的工作原理相似，都是将水经加压后从喷嘴喷出，并在空气中雾化，被喷出的水雾颗粒与空气进行热湿交换，达到蒸发并加湿空气的目的，不同的是：高压微雾加湿器采用的是高压柱塞泵将净化处理过的水加压至7MPa，而高压喷雾加湿器采用的是普通的增压泵将经过普通Y型铜质过滤器过滤后的水加压至0.5Mpa。
（二）两种加湿器的性能比较：
1、水雾颗粒的比较：
两种加湿的原理基本相似，只是由于加压后喷嘴前的水压力不同，高压微雾加湿器的压力高（达7MPa），而高压喷雾加湿器的水压低，只有0.5Mpa，由于喷嘴前的压力不同，喷出后水的雾化效果不同，高压微雾加湿器水的雾化效果很好，其雾粒直径约为3~15μm，若采用纯水并加装干雾器形式，喷雾的粒径可保持在3~5μm，这样细小的雾粒极易在空气中吸收热量气化。而高压喷雾加湿器水的雾化效果不好，其水雾颗粒和灌溉用的喷水设施基本相似，雾化效果要原差于高压微雾加湿器。
2、加湿效果及水的利用率的比较：
加湿效果：高压喷雾饱和效率在组合式空调箱中为65%，高压微雾为95%；
饱和效率=（加湿前的空气干球温度－加湿后的空气湿球温度）/（加湿前的空气干球温度－饱和空气湿球温度）

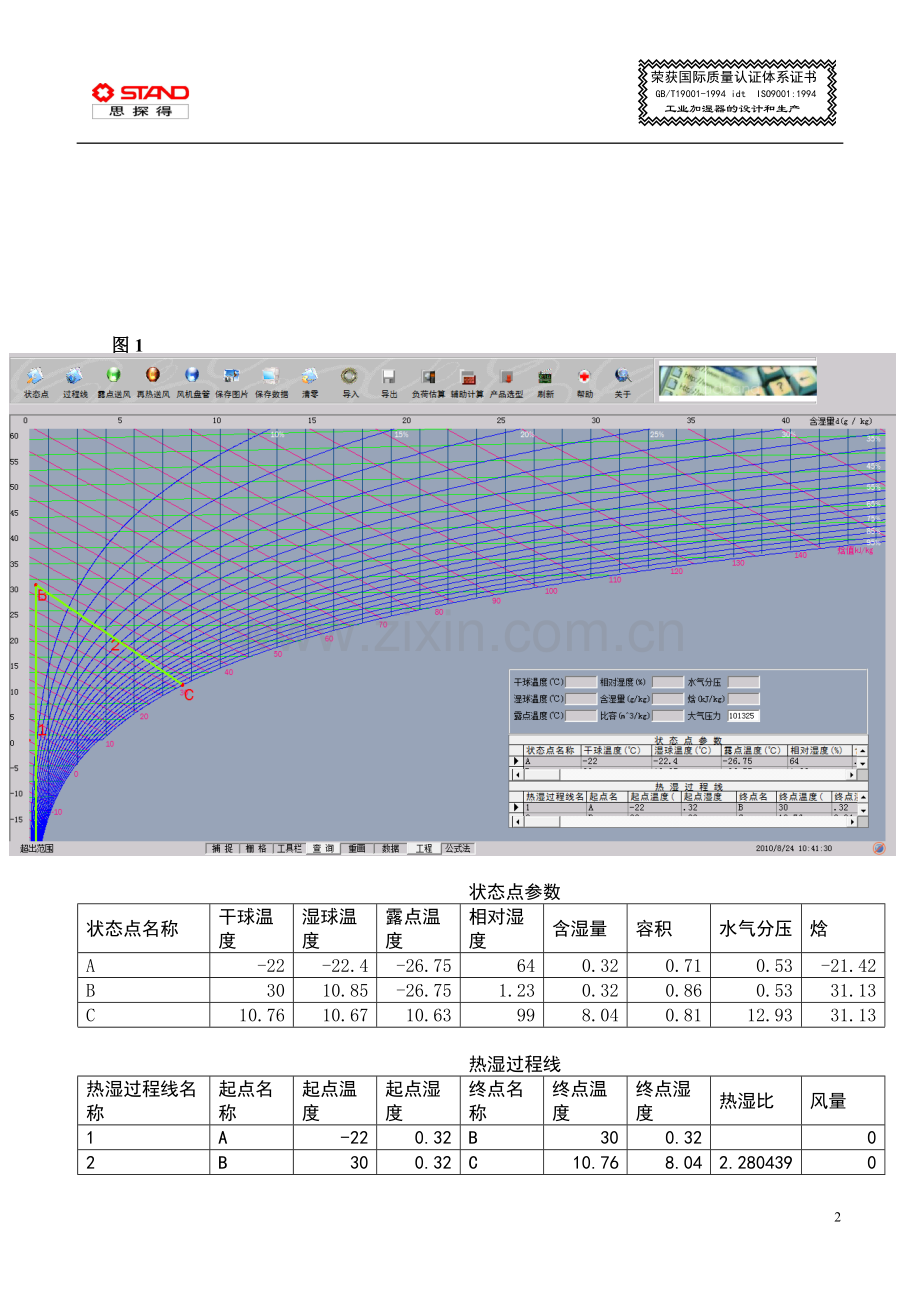

我们以正常空调送风温度为30度为例，沈阳地区状态参数为-22度，相对湿度64%，在饱和效率为99%时，由焓湿图可以计算出饱和空气湿球温度即下图1状态点c点湿球温度为10.67度。
通过饱和效率公式和以上两种加湿器的饱和效率，在空调箱送风温度为30度时，高压喷雾加湿后的温度为17.4度，高压微雾加湿后的温度为11.6度，当室内温度要求为22度时，加湿效果D点和过程线如图2和图3

图1

状态点参数

状态点名称
干球温度
湿球温度
露点温度
相对湿度
含湿量
容积
水气分压
焓
A
-22
-22.4
-26.75
64
0.32
0.71
0.53
-21.42
B
30
10.85
-26.75
1.23
0.32
0.86
0.53
31.13
C
10.76
10.67
10.63
99
8.04
0.81
12.93
31.13

热湿过程线

热湿过程线名称
起点名称
起点温度
起点湿度
终点名称
终点温度
终点湿度
热湿比
风量
1
A
-22
0.32
B
30
0.32

0
2
B
30
0.32
C
10.76
8.04
2.280439
0

图2

状态点参数

状态点参数

状态点名称
干球温度
湿球温度
露点温度
相对湿度
含湿量
容积
水气分压
焓
A
-22
-1
-26.75
64
0.32
0.71
0.53
-21.42
B
30
10.85
-26.75
1.23
0.32
0.86
0.53
31.13
C
17.4
10.73
10.63
43.01
5.35
0.83
8.64
31.13
D
22
12.65
4.83
32.32
5.35
0.84
8.64
35.82

热湿过程线

热湿过程线名称
起点名称
起点温度
起点湿度
终点名称
终点温度
终点湿度
热湿比
风量
1
A
-22
0.32
B
30
0.32

0
2
B
30
0.32
C
17.4
5.35
1.687068
0
3
C
17.4
5.35
D
22
5.35

0

图3

状态点参数

状态点名称
干球温度
湿球温度
露点温度
相对湿度
含湿量
容积
水气分压
焓
A
-22
-1
-26.75
64
0.32
0.71
0.53
-21.42
B
30
10.85
-26.75
1.23
0.32
0.86
0.53
31.13
C
11.6
10.68
-26.72
89.69
7.7
0.82
12.38
31.13
D
22
14.86
9.99
46.31
7.7
0.85
12.38
41.78

热湿过程线

热湿过程线名称
起点名称
起点温度
起点湿度
终点名称
终点温度
终点湿度
热湿比
风量
1
A
-22
0.32
B
30
0.32

0
2
B
30
0.32
C
11.6
7.7
2.826929
0
3
C
11.6
7.7
D
22
7.7

0

由图2和图3的D点相对湿度值我们可知，高压喷雾最终加湿效果为32.32%，高压微雾最终加湿效果为46.31%，显然高压喷雾加湿器在沈阳地区空调中使用时无法满足相对湿度在45%以上，无法使为其中的人们提供一个舒适的工作和休息环境，所以高压喷雾加湿器不适合在沈阳地区使用，故建议使用高压微雾加湿器。

水的利用率： 高压喷雾加湿器水的利用率在加上挡水板后约为35%，高压微雾加湿器水的利用率为90%以上，所以高压微雾加湿器在节水上要远优于高压喷雾加湿器

3、控制方式的比较：
高压微雾加湿器主机采用工业型进口柱塞泵，具有变频稳压性能，还带有PCL可编程控制器，能实现对加湿的分区多路加湿控制，而高压喷雾加湿器一般只能采用单路开关量控制。
鉴于以上分析对比，无论从加湿效果还是节水节能方面,高压微雾都远好于高压喷雾,所以建议选用高压微雾加湿器。
