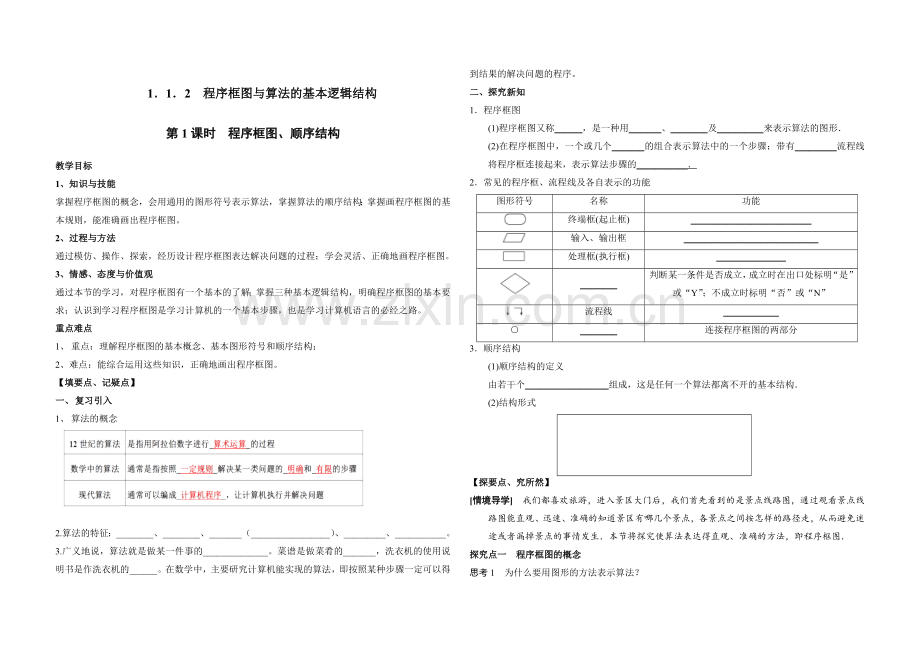

1．1．2　程序框图与算法的基本逻辑结构
第1课时　程序框图、顺序结构
教学目标
1、知识与技能
掌握程序框图的概念，会用通用的图形符号表示算法，掌握算法的顺序结构；掌握画程序框图的基本规则，能准确画出程序框图。
2、过程与方法
通过模仿、操作、探索，经历设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。
3、情感、态度与价值观
通过本节的学习，对程序框图有一个基本的了解；掌握三种基本逻辑结构，明确程序框图的基本要求；认识到学习程序框图是学习计算机的一个基本步骤，也是学习计算机语言的必经之路。
重点难点
1、 重点：理解程序框图的基本概念、基本图形符号和顺序结构；
2、难点：能综合运用这些知识，正确地画出程序框图。
【填要点、记疑点】
一、 复习引入
1、 算法的概念

2.算法的特征：________、________、_______（_________________）、_________、___________。
3.广义地说，算法就是做某一件事的______________。菜谱是做菜肴的_______，洗衣机的使用说明书是作洗衣机的______。在数学中，主要研究计算机能实现的算法，即按照某种步骤一定可以得到结果的解决问题的程序。
二、探究新知
1．程序框图
(1)程序框图又称______，是一种用_______、________及__________来表示算法的图形．
(2)在程序框图中，一个或几个_______的组合表示算法中的一个步骤；带有_________流程线将程序框连接起来，表示算法步骤的___________．
2．常见的程序框、流程线及各自表示的功能
图形符号
名称
功能

终端框(起止框)
__________________________

输入、输出框
_____________________________

处理框(执行框)
_______________

________
判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”

流程线
____________
○
________
连接程序框图的两部分
3．顺序结构
(1)顺序结构的定义
由若干个__________________组成，这是任何一个算法都离不开的基本结构．
(2)结构形式

【探要点、究所然】
[情境导学]　我们都喜欢旅游，进入景区大门后，我们首先看到的是景点线路图，通过观看景点线路图能直观、迅速、准确的知道景区有哪几个景点，各景点之间按怎样的路径走，从而避免迷途或者漏掉景点的事情发生．本节将探究使算法表达得直观、准确的方法，即程序框图．
探究点一　程序框图的概念
思考1　为什么要用图形的方法表示算法？

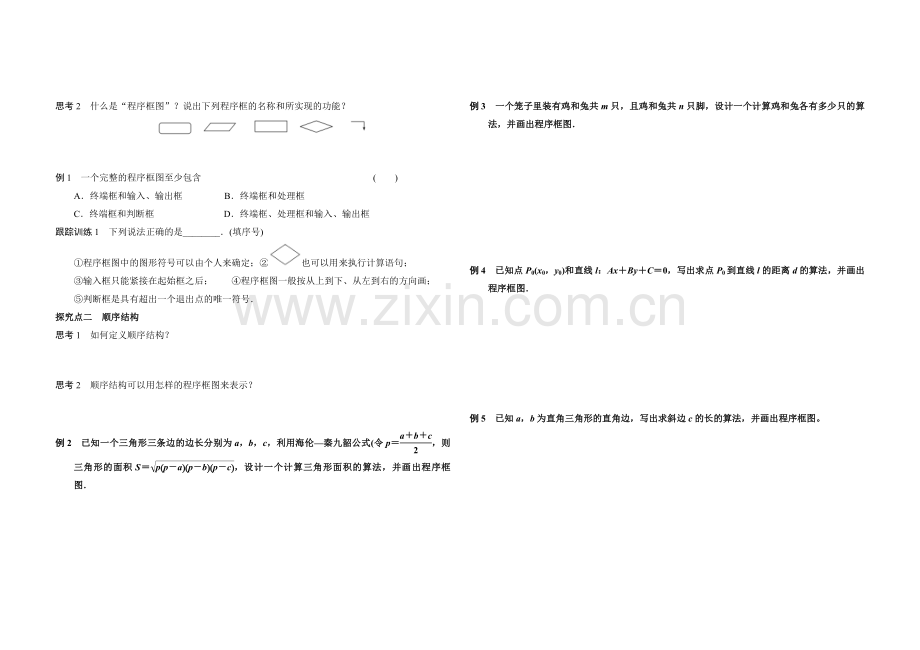

思考2　什么是“程序框图”？说出下列程序框的名称和所实现的功能？

例1　一个完整的程序框图至少包含 (　　)
A．终端框和输入、输出框 B．终端框和处理框
C．终端框和判断框 D．终端框、处理框和输入、输出框
跟踪训练1　下列说法正确的是________．(填序号)
①程序框图中的图形符号可以由个人来确定；②也可以用来执行计算语句；
③输入框只能紧接在起始框之后； ④程序框图一般按从上到下、从左到右的方向画；
⑤判断框是具有超出一个退出点的唯一符号．
探究点二　顺序结构
思考1　如何定义顺序结构？

思考2　顺序结构可以用怎样的程序框图来表示？

例2　已知一个三角形三条边的边长分别为a，b，c，利用海伦—秦九韶公式(令p＝，则三角形的面积S＝，设计一个计算三角形面积的算法，并画出程序框图．

例3　一个笼子里装有鸡和兔共m只，且鸡和兔共n只脚，设计一个计算鸡和兔各有多少只的算法，并画出程序框图．

例4　已知点P0(x0，y0)和直线l：Ax＋By＋C＝0，写出求点P0到直线l的距离d的算法，并画出程序框图．

例5 已知a，b为直角三角形的直角边，写出求斜边c的长的算法，并画出程序框图。　

例6 写出求两个实数a,b的和S的算法，并画出程序框图。

【当堂测、查疑缺】
1．下列图形符号属于判断框的是 (　　)

2．任何一种算法都离不开的基本结构为 (　　)
A．逻辑结构 B．条件结构 C．循环结构 D．顺序结构
3．程序框图符号“▭”可用于 (　　)
A．输出a＝10 B．赋值a＝10 C．判断a＝10 D．输入a＝1
4．下面程序框图输出的S表示________________．

【呈重点、现规律】
1．在设计计算机程序时要画出程序运行的程序框图，有了这个程序框图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基本和开端．
2．规范程序框图的表示：
(1)使用标准的框图符号；
(2)框图一般按从上到下、从左到右的方向画，流程线要规范；
(3)除判断框外，其它框图符号只有一个进入点和一个退出点；
(4)在图形符号内描述的语言要非常简练、清楚．
3.顺序结构的程序框图的基本特征：
(1)必须有两个起止框，穿插输入、输出框和处理框，没有判断框．
(2)各程序框从上到下用流程线依次连接．
(3)处理框按计算机执行顺序沿流程线依次排列．
4.在使用顺序结构书写程序框图时，(1)要注意各种框图符号的正确使用；(2)要先赋值，再运算，最后输出结果．
