（砖砌体）技 术 交 底 记 录
编号

日期
2011.8.12
工程名称
芜湖县都市花园桃苑三期工程
施工单位
马鞍山市太平建筑安装工程有限公司
交底人

接受交底人

交底内容： 框架结构主体砖砌体
1、 参加本工程砖砌体技术人员应认真熟悉设计施工图纸，了解设计意图，弄清该工程的砌体的施工方法，砌体部位，砌体材料的使用等。严格按照设计图纸进行施工和操作，根据设计要求，本工程填充墙均采用混凝土砌块，墙厚为190㎜， 外墙M7.5水泥砂浆砌筑。内墙M5.0混合砂浆砌筑。
2、 混凝土砌块经试验强度达到要求，水泥采用32.5R复合水泥，砂子采用含泥量不超过5%，使用前用5mm孔径的筛过筛。
3、 砂浆配合比采用试验室配制的M7.5水泥砂浆，水泥：砂：=1：6.37，稠度50-70。应严格按配合比进行下料搅制。砂浆配合比应采用重量比，计量精度水泥为±2%，砂及掺合料±5%以内。采用机械搅拌，搅拌时间不少于1.5min。
4、 砌筑前，应先弹出墙身线、轴线、门窗洞高宽位置线，经复核正确后将基层表面应清扫干净，洒水湿润，方可进行砌筑。
5、 框架填充均墙为190厚混凝土砌块砌筑，排砖时，根据弹好门窗洞口位置线认真核对窗间墙。
6、 砌墙前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊靠，如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高控制好缝大小。
7、 水平灰缝均匀一致，大角盘好后再复一遍，平整和垂直完全符合要求，才可以挂线砌墙。
8、 砌筑时必须层层拉线挂线，如果几个人使用一根通线，中间应设几个支线点（挑线），小线要拉紧，每层砖都要拉通看平，使水平缝均匀一致，平直通顺，一定要跟线，做到上跟线，下跟棱，左右相邻要对平。
9、 砌筑砖要平放，做到横平竖直、上下错缝、接槎牢固。

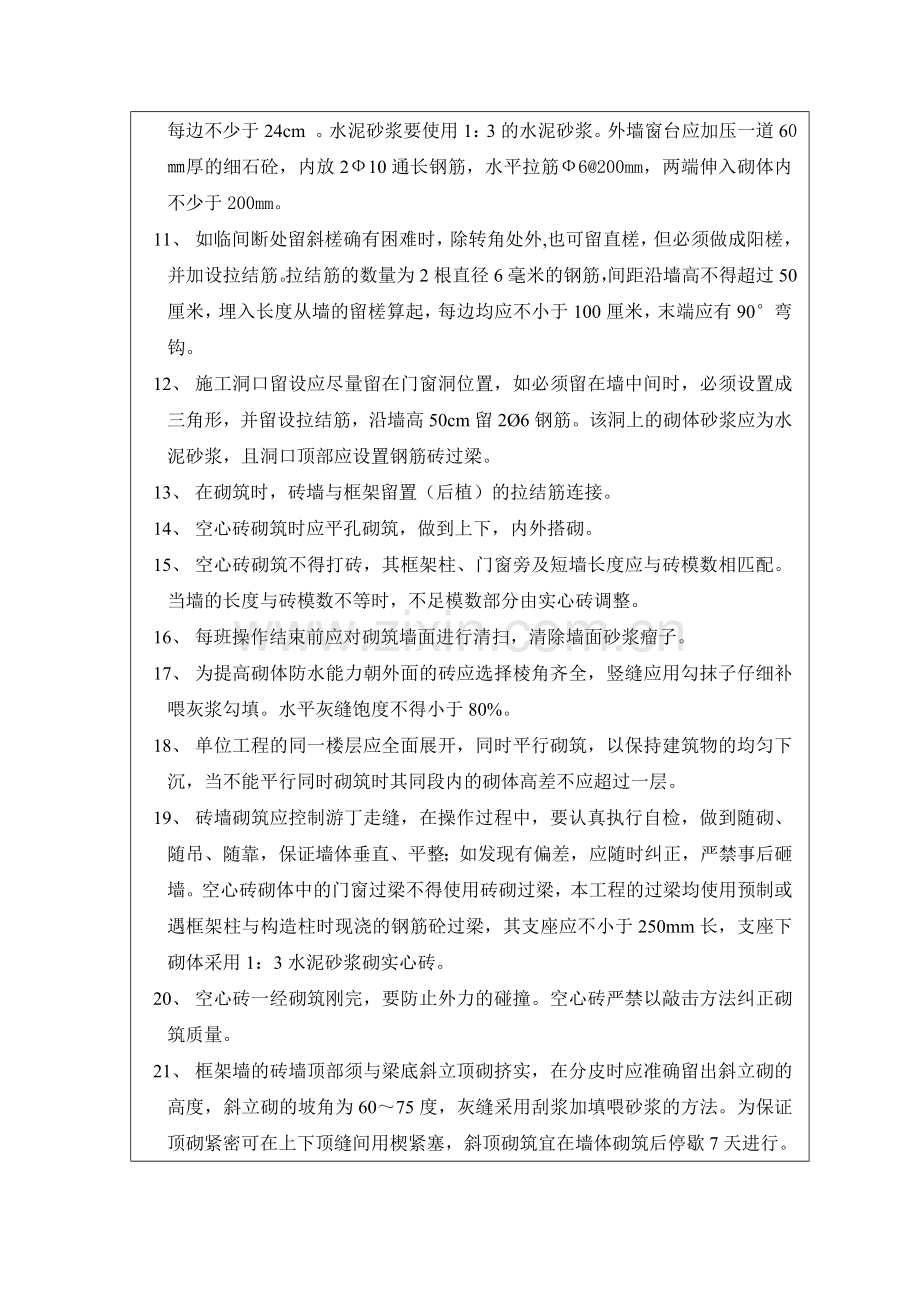

10、 砌筑空心砖时，底三皮（卫生间300mm高）和顶部斜立砖及小于400mm的窗间墙及门窗洞侧都要用实心砖砌筑， 空心砖墙门窗框两侧用实心砖砌筑，每边不少于24cm 。水泥砂浆要使用1：3的水泥砂浆。外墙窗台应加压一道60㎜厚的细石砼，内放2Ф10通长钢筋，水平拉筋Ф6@200mm，两端伸入砌体内不少于200mm。
11、 如临间断处留斜槎确有困难时，除转角处外,也可留直槎，但必须做成阳槎，并加设拉结筋。拉结筋的数量为2根直径6毫米的钢筋，间距沿墙高不得超过50厘米，埋入长度从墙的留槎算起，每边均应不小于100厘米，末端应有90°弯钩。
12、 施工洞口留设应尽量留在门窗洞位置，如必须留在墙中间时，必须设置成三角形，并留设拉结筋，沿墙高50cm留2Ø6钢筋。该洞上的砌体砂浆应为水泥砂浆，且洞口顶部应设置钢筋砖过梁。
13、 在砌筑时，砖墙与框架留置（后植）的拉结筋连接。
14、 空心砖砌筑时应平孔砌筑，做到上下，内外搭砌。
15、 空心砖砌筑不得打砖，其框架柱、门窗旁及短墙长度应与砖模数相匹配。当墙的长度与砖模数不等时，不足模数部分由实心砖调整。
16、 每班操作结束前应对砌筑墙面进行清扫，清除墙面砂浆瘤子。
17、 为提高砌体防水能力朝外面的砖应选择棱角齐全，竖缝应用勾抹子仔细补喂灰浆勾填。水平灰缝饱度不得小于80%。
18、 单位工程的同一楼层应全面展开，同时平行砌筑，以保持建筑物的均匀下沉，当不能平行同时砌筑时其同段内的砌体高差不应超过一层。
19、 砖墙砌筑应控制游丁走缝，在操作过程中，要认真执行自检，做到随砌、随吊、随靠，保证墙体垂直、平整；如发现有偏差，应随时纠正，严禁事后砸墙。空心砖砌体中的门窗过梁不得使用砖砌过梁，本工程的过梁均使用预制或遇框架柱与构造柱时现浇的钢筋砼过梁，其支座应不小于250mm长，支座下砌体采用1：3水泥砂浆砌实心砖。
20、 空心砖一经砌筑刚完，要防止外力的碰撞。空心砖严禁以敲击方法纠正砌筑质量。
21、 框架墙的砖墙顶部须与梁底斜立顶砌挤实，在分皮时应准确留出斜立砌的高度，斜立砌的坡角为60～75度，灰缝采用刮浆加填喂砂浆的方法。为保证顶砌紧密可在上下顶缝间用楔紧塞，斜顶砌筑宜在墙体砌筑后停歇7天进行。
22、 不得在空心砖墙墙体中留置脚手眼。
23、 安装过梁时，其标高、位置必须准确，坐灰饱满，如坐灰厚度大天2cm时要用细石砼铺垫，过梁安装时两端支承点的长度应一致。
24、 砖砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。
25、 砂浆的搅拌、运输、使用在雨天时应有防雨措施，不至改变稠度。砌筑时遇有大雨应有防雨水冲刷砂浆的遮盖防护措施。
26、 砌筑砂浆应随搅拌随使用，必须在3小时内用完，不得使用过夜砂浆。
27、 雨天施工时，每日砌筑高度不宜超过1.2m；晴天时，空心砖日砌高度不应大于1.5m，遇有大风雨应停止施工。
28、 每一楼层或250m3砌体中的每台搅拌机各种强度等级的砂浆至少应制作二组试块。
29、 允许偏差项目：
顶次
项 目
允许偏差 (mm)
检 查 方 法
1
轴线位移
10
经纬仪或拉线尺量检查
2
墙体顶面标高
±15
水准仪和尺量检查

每层
5
用2m托线板检查
3
垂直度

≤10m
10
用经纬仪或吊线、尺量检查

>10m
20

4
表面平整度
8
用2m靠尺，楔形尺检查
5
水平灰缝平直度
10
拉10m线，尺量检查

门窗洞口
宽度
+5
10m长拉线和尺量检查

(后塞口)
高度
+15
尺量检查
7
水平灰缝厚度
+2
与皮数杆比较尺量检查
8
构造柱截面
+10
尺量检查
9
外墙窗口位置上下偏移
20
用经纬仪或吊线检查，以底层窗口为准
30、 本工程为框架结构，所有外墙部分在砌筑前必须上下（顶层至底层）、水平（沿轴线通长）拉通线检查是否一致，如有偏差需进行适当调整，如果出现偏差过大，必须通知项目部管理人员，根据情况按规范处理。
31、 本工程二层以上外墙窗台、空调盖板高度统一调整为1.1m，上下窗口必须进行吊线控制垂直偏差及水平位移，保证上下窗口在同一竖直线上。
32、 填充墙高度超过4m时，其门窗过梁全部连通形成现浇圈梁，其截面为墙厚×120，配筋为：主筋4Φ10、箍筋Φ6@200。
33、 暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。预埋的拉结筋应加强保护，不得踩倒、弯折。 手推车应平稳行驶，防止碰撞墙体。 空心砖墙上不得放脚手架，防止发生事故。
34、 砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
35、 墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。
36、 门窗框两侧漏砌实心砖：门窗两侧砌实心砖，便于固定门窗框，并安放混凝土过梁。
37、 空心砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋、防止后剔凿。以免影响质量。
38、 拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合，应预先计算砖行模数、位置、标高控制准确，不应将拉结筋弯折使用。
39、 预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。
40、 为了不引响工程进度，如遇施工图纸及本交底不清的情况应提前汇报项目部，以便及时解决疑问。
