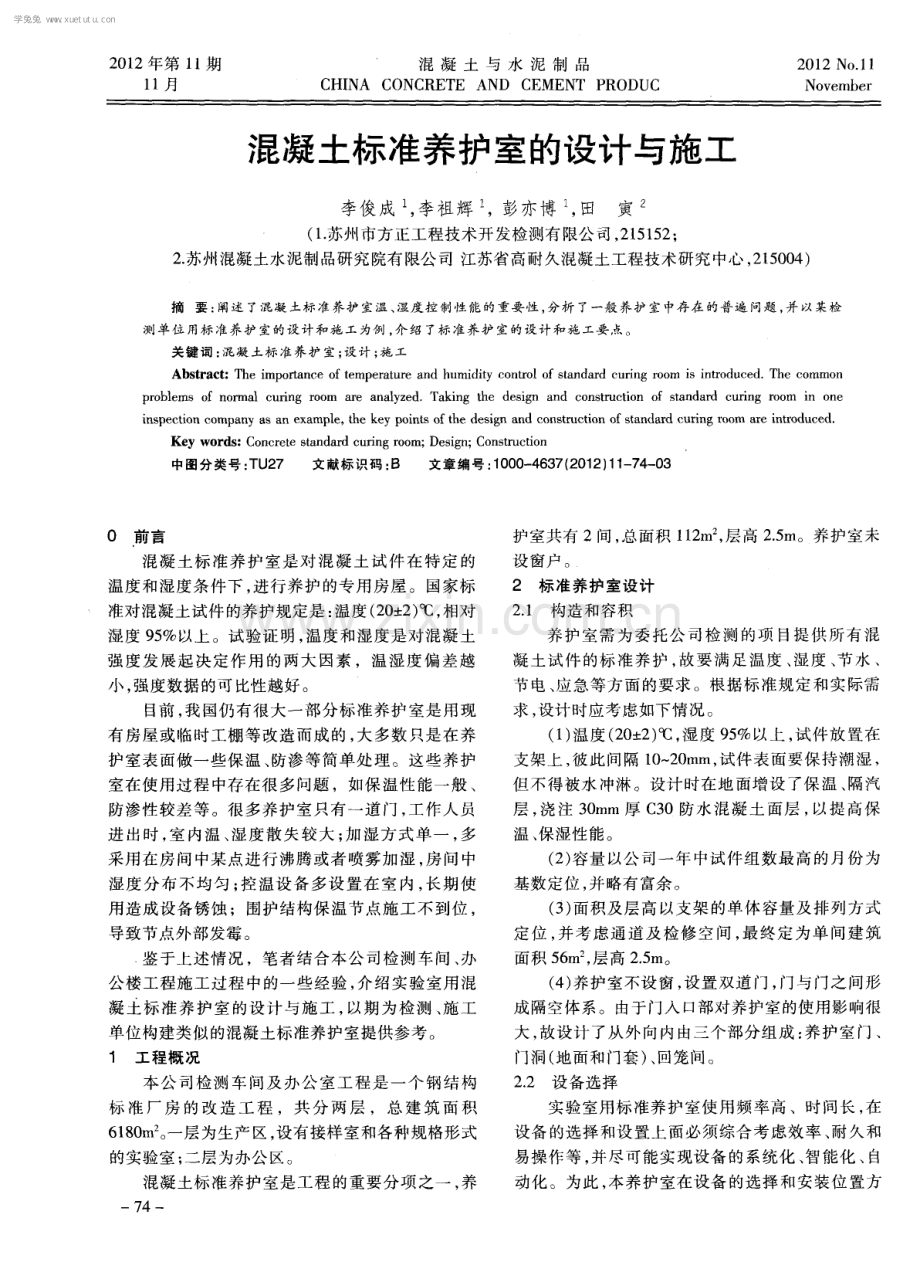

2 0 1 2年第 l l 期 1 1月 混 凝 土 与 水 泥 制 品 CHI NA C0NCRETE AND CEMENT PRODUC 2 01 2 No 1l No v e mb e r 混凝土标准养护室的设计与施工 李俊成 ， 李祖辉 ，彭亦博 ， 田 寅 ( 1 苏州市方正工程技术开发检测有限公司 ， 2 1 5 1 5 2 ； 2 苏州混凝土水泥制品研究院有限公司 江苏省高耐久混凝土工程技术研究 中心 ， 2 1 5 0 0 4 ) 摘要 ： 阐述 了混凝土标准养护室温、 湿度控 制性能的重要性 ， 分析 了一般 养护 室中存在 的普遍 问题 ， 并以某检 测单位 用标准养护 室的设计和施 工为例 ， 介绍 了标准养护室的设计和施工要点。 关键词 ： 混凝土标准养护 室； 设计 ； 施 工 Ab s t r a c t ：T h e i mp o r t a n c e o f t e mp e r a t u r e a n d h u mi d i t y c o n t r o l o f s t a n d a r d c u r i n g r o o m i s i n t r o d u c e d T h e c o mmo n p r o b l e ms o f n o r ma l c u ri n g r o o m a r e a n a l y z e d T a k i n g t h e d e s i g n a n d c o n s t r u c t i o n o f s t a n d a r d c u r i n g r o o m i n o n e i n s p e c t i o n c o mp a n y a s a n e x a mp l e ， t h e k e y p o i n t s o f t h e d e s i g n a n d c o n s t ruc t i o n o f s t a n d a r d c u r i n g r o o m a r e i n t r o d u c e d Ke y wo r d s ： Co n c r e t e s t a n d a r d c u r i n g r o o m； De s i g n ； Co n s t r u c t i o n 中图分类号 ： T U 2 7 文 献标识码 ： B 文章编号 ： 1 0 0 0 - 4 6 3 7 ( 2 0 1 2 ) 1 1 7 4 0 3 0前言 混凝 土标 准 养 护 室 是 对 混 凝 土 试 件 在 特 定 的 温度和湿度条件下 ， 进行养护的专用房屋 。国家标 准对混凝土试件的养护规定是 ： 温度( 2 0 + 2 ) ， 相对 湿度 9 5 以上。试验证明， 温度和湿度是对 昆 凝 土 强度发展起决定作用的两大 因素 ，温湿度偏差越 小 ， 强度数据 的可 比性越好。 目前 ， 我国仍有很大一部分标准养护室是用现 有房屋或临时工棚等改造而成的 ， 大多数只是在养 护室表面做一些保温 、 防渗等简单处理。这些养护 室在使用过程中存在很多问题 ，如保温性能一般 、 防渗性较差等。很多养护室只有一道 门， 工作人员 进 出时， 室内温 、 湿度散失较大 ； 加湿方式单一 ， 多 采用在房 间中某点进行沸腾或者喷雾加湿 ， 房间 中 湿度 分布不均匀 ； 控温设备多设 置在室内 ， 长期使 用造成设备锈蚀 ；围护结构保温节点施工不到位 ， 导致节点外部发霉。 鉴于上述情况 ，笔者结合本公司检测车间 、 办 公楼工程施工过程 中的一些经验 ， 介绍实验室用混 凝土标准养护室的设计与施工 ， 以期为检测 、 施工 单位构建类似的混凝土标准养护室提供参考。 1 工 程概况 本公 司检测车 间及办公室工程是一个钢结构 标 准厂 房 的改造 工程 ，共 分两 层 ，总建 筑 面积 6 1 8 0 m 2 o 一层为生产区， 设有接样室和各种规格形式 的实 验室 ； 二 层为办 公 区 。 混凝土标准养护室是工程的重要分项之一 ， 养 7 4 护室共有 2间， 总面积 1 1 2 m 。 ， 层高 2 5 m。养护室未 设 窗户 。 2 标 准养 护室 设计 2 1 构造和容积 养护室需为委托公司检测的项 目提供所有混 凝土试件的标准养护 ， 故要满 足温度 、 湿度 、 节水 、 节 电、 应急等方面的要求 。根据标准规定和实际需 求 ， 设计 时应 考虑 如下情 况 。 ( 1 ) 温度 ( 2 0 2 ) ， 湿度 9 5 以上 ， 试件放置在 支架上， 彼此间隔 1 0 2 0 ram， 试件表面要保持潮湿 ， 但不得被水冲淋 。设计时在地面增设了保温 、 隔汽 层 ， 浇注 3 0 ra m厚 C 3 0防水混凝土 面层 ， 以提高保 温、 保湿性能。 ( 2 ) 容量以公司一年 中试件组数最 高的月份为 基数定位 ， 并 略有富余 。 ( 3 ) 面积及层高 以支架 的单体容量及排列方式 定位 ， 并考虑通道及检修空间 ， 最终定为单间建 筑 面积 5 6 m ， 层高 2 5 m。 ( 4 ) 养护室不设窗 ， 设置双道门 ， 门与门之间形 成隔空体系。由于门入口部对养护室的使用影响很 大 ， 故设计了从外向内由三个部分组成 ： 养护室 门、 门洞 ( 地面和门套) 、 回笼间。 2 2 设 备选 择 实验室用标准养护室使用频率高 、时间长 ， 在 设备的选择和设置上面必须综合考虑效率 、 耐久和 易操作等 ， 并尽可能实现设备 的系统化 、 智能化 、 自 动化。为此 ， 本养护室在设备 的选择 和安装位置方 学兔兔 w w w .x u e t u t u .c o m 李俊成 ， 李祖辉 ， 彭亦博 ， 等 混凝土标准养护室的设计与施工 面做 了如下考虑。 ( 1 ) 采用环行 管道微孔送风和管道送 雾形式 ， 该方式与 目前市场上其它混凝土标养室设备 的区 别 在于具有雾化密度更高 、雾点分 布更均匀 的优 点 ， 能够保证试件获得更好 的养护效果及理想 的检 测数据。 ( 2 ) 制冷与制热设备放在养护室外部 ， 避 免潮 湿空气对设备 的腐蚀 ，可延长设备 的使用寿命 、 降 低故 障率 、 提高设备的可靠性 。制热采用电热与热 泵结合 的方式 ， 以提升热效率 、 降低能耗 ； 制冷系统 采用变频技术 。 ( 3 ) 采用高频震荡单头超声波雾化加湿器 。该 设备 性能稳定 ， 可将 水雾化为超微粒子 ， 通 过风动 装 置 ， 将水 雾扩散 到空气 中 ， 喷雾均匀 细腻 、 无 噪 音 、 节 能 、 省 电 。 ( 4 ) 选 用易于操作 、 能够 提供精确温湿度数 据 的温湿度控制器。 3养 护室 的施 工 养护室施工的主要工序包括地面施工 、 外墙砌 筑 、 墙 面和地面清理 、 隔汽层施工 、 保温层施工 ， 门 窗及设备安装等。具体施工工序见图 1 。 图 1施 工 工 序 图 3 1 地 面施 工 ( 1 ) 养护室地 面一般 比较潮湿 ， 还存在不 同程 度 的热交换 ， 因此 ， 需在地 面增 设保温 、 隔汽层 ， 并 浇注3 0 ra m厚 C 3 0防水混凝土 面层 ， 以提高保温 、 保 湿性能， 使水不宜渗到地下 o ( 2 ) 为使地 面尽量保持干燥 ， 对地面进行 0 2 找坡处理 ， 并增设 4 0 mm深环形排水沟。 3 2 外 墙砌 筑 ( 1 ) 加气混凝土砌块 的品种 、 强度等级等相关 性能必须符合设计 要求 ， 并应规格一致 ， 有 出厂合 格证及试验单 ， 要执行严格检验手续 。砌块在运输 过程 中应有 防雨措施 ， 运输装卸时严禁摔 、 掷和翻 斗卸 货 。 ( 2 ) 合理安排工期 ， 必须保证 2 8 d的养护期 ， 并 尽量避免在潮湿的雨季施工。砌块进场后 ， 要做好 防雨 措 施 ， 施 工 时砌 块 不 宜 露 天堆 放 ， 如 条 件 所 限 只能在露天堆放时 ， 应放 在地势较高的地方 ， 并做 好排 水 处理 。 ( 3 ) 砌筑砂浆要选用粘结性能好且具有 良好保 水性的专用砂浆 ， 砂浆的强度等级不得低于 M5 ， 且 不得含有害物质及各种杂物 ， 并严格控制砂的含泥 量 。 ( 4 ) 水泥进场使用前 ， 应分批对其强度 、 安定性 进行 检测 。 ( 5 ) 为了消除主体结构和维护墙体之间 由于温 度变化产生的收缩裂纹 ， 砌块与墙相接处需留拉结 筋 ， 防止因收缩而拉裂墙体 。 ( 6 ) 在跨度或 高度 较大的墙 中， 要 设置构造梁 柱 ， 在墙高中腰处增设钢筋混凝土腰梁。 ( 7 ) 砌筑时， 灰缝要做到横平竖直 ， 上下层 十字 错缝及转角处应相互咬搓 ， 砌体水平灰缝的砂浆饱 满度不得小于 9 0 ， 砌体 的水平灰缝厚度和竖向灰 缝 宽 度 宜 为 l O r n m，不 得 小 于 8 ram，也 不 宜 大 于 1 2ram 。 ( 8 ) 不 同干密度和强度等级的砌块不可混砌 。 ( 9 ) 砌体采用满铺 、 满挤操作法 ， 并注意砌筑时 放平 。 ( 1 0 ) 外墙部位脚手洞等 临时施工 洞的处理采 用半砖半细石混凝土填塞法 。 围护墙剖面示意图见 图 2 ，地面及墙体交接部 位做法剖面示意图见 图 3 ，吊顶及墙顶交接部位做 法剖 面示 意 图见 图 4 。 5 0 1 0 0厚夹 心彩 钢板 一内围护墙 ( 兼保 温层 ) l 一 2厚聚氨酯或 丙烯 酸隔 汽层 2 0厚 1 ：3水 泥 一砂 浆粉 刷层 2 0 0厚轻质加气混凝土砌块 2 O厚 1 ： 3 水 泥砂 浆粉 刷 图 2围护 墙 剖 面 示 意 图 一 75 学兔兔 w w w .x u e t u t u .c o m 2 0 1 2年第 1 1 期 混凝土与水泥制品 第 1 9 9期 阴角采用 密 封胶密 封 8 O厚 C 3 0混凝 土 面层 ( 可考虑 做耐磨 面 层 ) 一 双 层 P V C塑 料薄 膜 一 5 O 厚挤塑保温板 一 混 凝土 基层 i L彩钢板切除4 O高 ， 使墙地保温紧密相接 L内墙 隔汽 层延伸 到地 面 ， 不低 于 1 5 0宽 图 3地面及墙 交接 部位做法剖面示意 图 图 4 吊 顶及 墙 顶 交 接 部 位 做 法 剖 面示 意 图 3 3 墙 、 地面清理 养护室墙 、 地面保温隔汽层采用聚氨酯进行涂 刷 ，涂刷前必须将 已验收合格 的基层表面清扫干 净 ， 要求做到平整 、 清洁 、 无油污。墙面平整度控制 在+ 3 mm以下， 超差部分应剔凿或用 1 ： 3水泥砂浆修 补 平整 。 3 4隔 汽层 施 工 ( 1 ) 养护室的隔汽层墙体 与地 面连通 ， 故基层 要求干燥。施工时要避免形成空鼓 、 起泡等质量 问 题 。 ( 2 ) 涂刷聚氨酯 时要分两层进行 ： 第一层原料 调料浓度要稀 ， 渗透力要强 ， 以保证与基层 的粘结 力 ； 第二层原料调料浓度要大 ， 成膜要好 。第二层施 工尽量在第一层施工完成 2 4 h后进行。 3 5 保温 层施工 ( 1 ) 先进 行施 工现场 的实地勘察 ， 确认施工范 围， 熟悉表面处 理的特殊要求 ， 采取防火及 安全措 施 ， 对不施工的部位采取保护措施 。 ( 2 ) 保温层铺设施工顺序为 ： 隔汽层清理一 保 一 76一 温 板铺设一 双 层 P V C薄 膜密封 ( 地 面 ) 。 ( 3 ) 施工时将企 口式夹心彩钢板直接铺设在隔 汽层上 ， 搭接处 的彩钢板应切除 ， 使保温紧密相连 ， 板问缝隙应采用同类材料嵌填密实。 3 6门的安装 本养护室设置双道 门， 用膨胀螺栓与镀锌直角 钢板连接门框与结构 ， 同时增加 f - j 套 内表面防撞钢 板 ， 以提高回笼间的热交换性能。采用 A B S板作为 养护室门入 口的铺装板材 ， 并用膨胀螺栓连接铺装 板材与结构 。使用钢结构制作 回笼间， 该结构抗 冲 撞 ， 并可提高回笼间内部的冷热交换效率。 3 7 设 备安装 加湿系统由超声波加湿器和送雾管组成 ， 微 电 脑控制。养护室内照明、 管线等相关配套设施 的布 设安装必须事先考虑隔汽 、 保温层的施工及后续 的 统筹化使用等。 4结语 标准养护室的设计与施工要考虑多方 面的问 题 ， 如系统能源的循环利用 ， 系统的环保效益 ， 即无 污染物 、 废弃物排放等 。同时还要考虑合理利用 建 筑空间， 改善内部环境 ， 便于运行和管理 ， 节约投资 费用等问题。 本标准养护室整体养护系统( 以下简称 系统) 属于经济有效的节能系统 ，仪器设备运行可靠 、 稳 定 ， 属高效性和经济性结合较好的系统。 本 系统舒适性好 ， 加湿 系统送风均 匀 ， 温 度分 布合理 ， 风速小 ， 无吹风感 ， 噪音小。同时， 本系统运 行费用低 ， 系统维修量少 ， 使用寿命长 ， 折旧费和维 修费低于传统养护室。 本养护室采用微控制系统进行 温湿度的 自动 控 制 ， 提 高 了温 湿 度 的 控 制 精度 ， 减 少 了温 湿度 的 波 动 ， 有 利 于 提 高 试 样 的 养 护 质量 ， 且 操 作 管 理方 便 ， 可同时控制养护室 内的温度和湿度 ， 实现全面 自动控制 ， 大大提高 了 自动化管理水平 ， 减少了操 作管理人员 ， 并减轻 了劳动强度 。 本系统可实现系统化 、 智能化 、 自动化 ， 这也是 未来混凝土标准养护室的发展方向。 收稿 日期 ： 2 0 1 2 0 9 2 5 作者简 介： 李俊成( 1 9 8 5 一 ) ， 男 ， 助理工程师 。 通讯地址 ： 苏州市相城区黄埭 镇东 桥长 明路 1 号 联 系 电话 ： [phone] E - maU ： 1 1 9 6 6 6 27 6 5q q C O M 学兔兔 w w w .x u e t u t u .c o m
