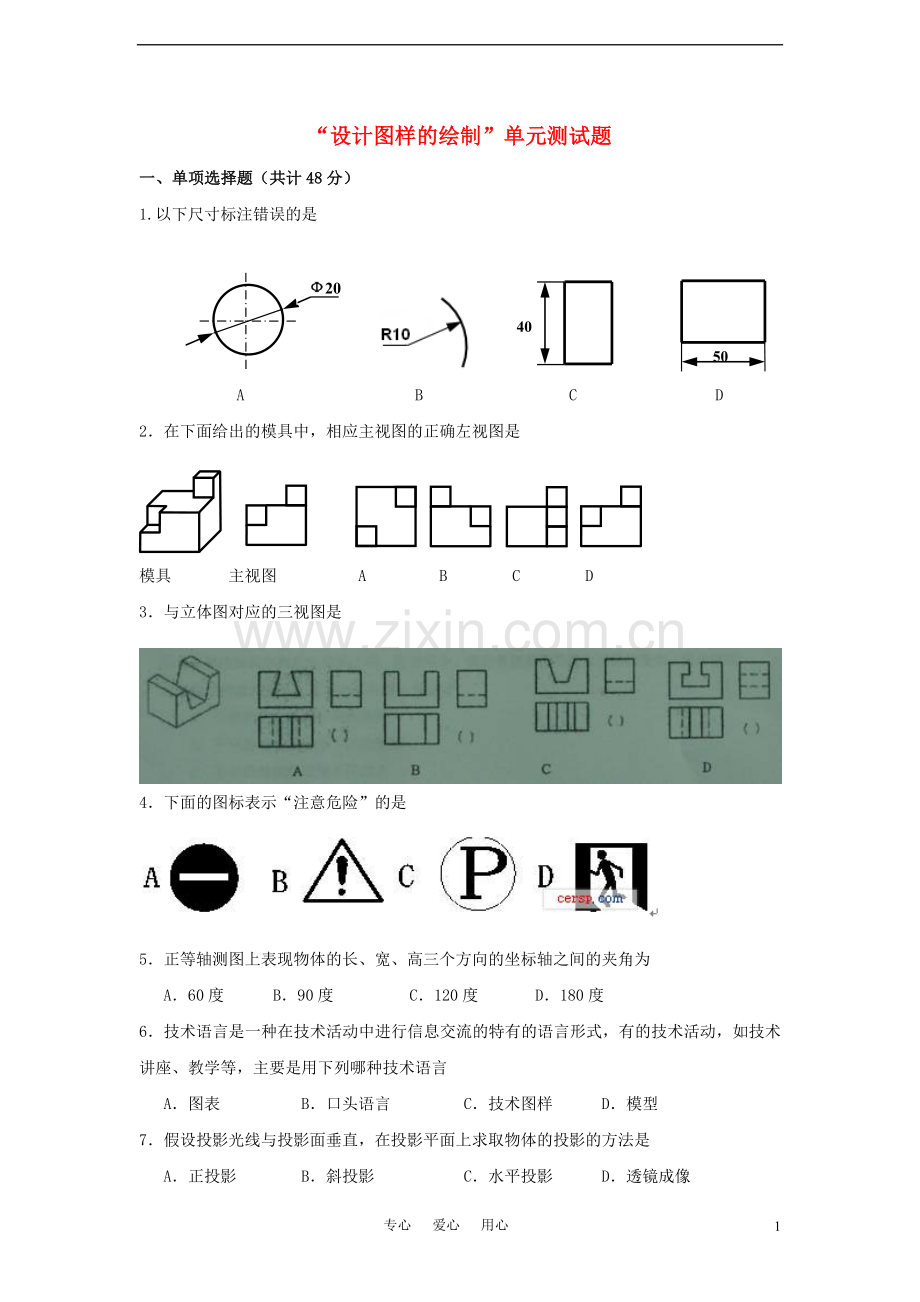

“设计图样的绘制”单元测试题
一、单项选择题（共计48分）
1.以下尺寸标注错误的是

Ф20
50
40

A B C D
2．在下面给出的模具中，相应主视图的正确左视图是

模具 主视图 A B C D
3．与立体图对应的三视图是
4．下面的图标表示“注意危险”的是

5．正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的夹角为
A．60度  B．90度     C．120度    D．180度
6．技术语言是一种在技术活动中进行信息交流的特有的语言形式，有的技术活动，如技术讲座、教学等，主要是用下列哪种技术语言
A．图表 B．口头语言 C．技术图样 D．模型
7．假设投影光线与投影面垂直，在投影平面上求取物体的投影的方法是
A．正投影 B．斜投影 C．水平投影 D．透镜成像

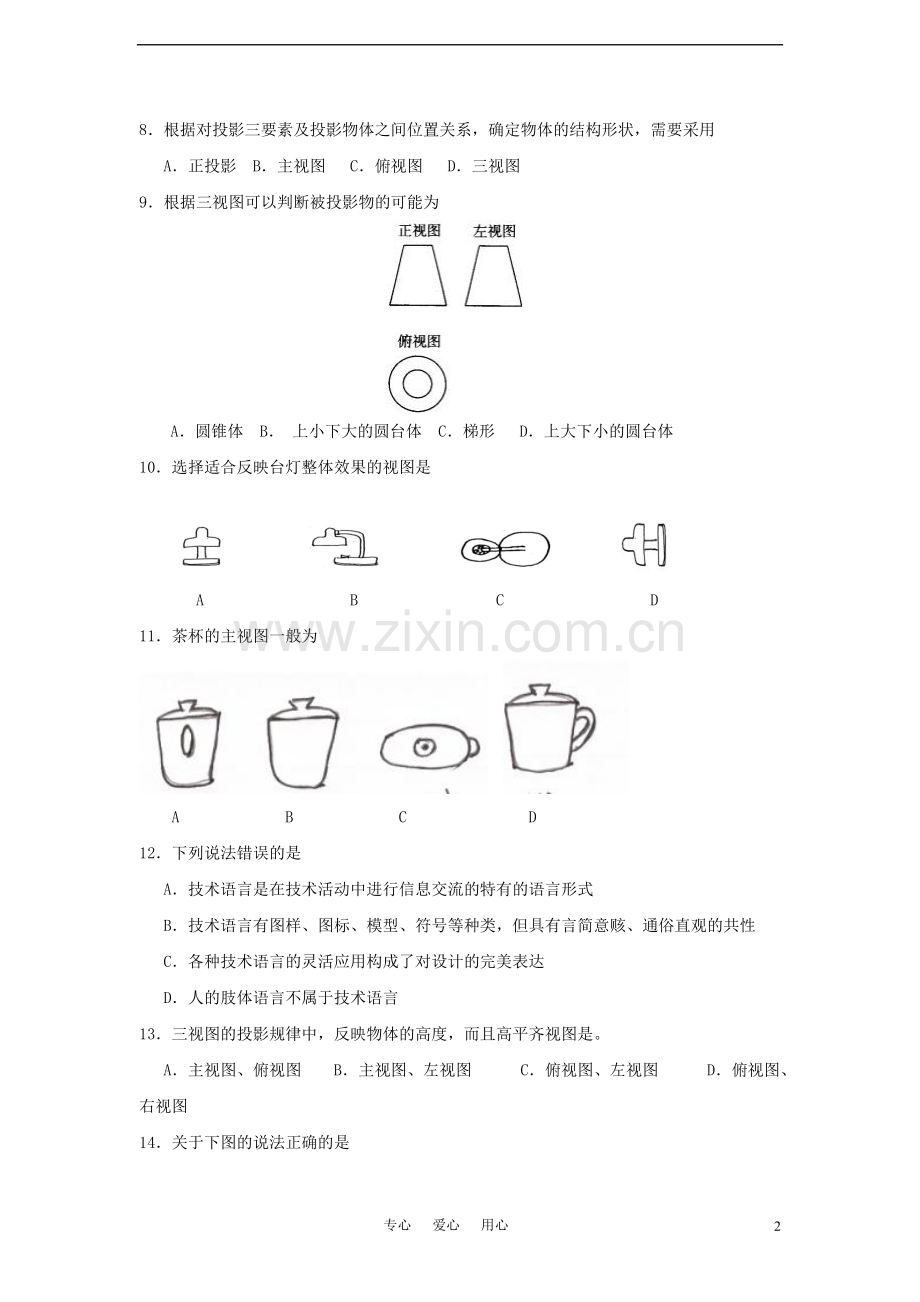

8．根据对投影三要素及投影物体之间位置关系，确定物体的结构形状，需要采用
A．正投影 B．主视图 C．俯视图 D．三视图
9．根据三视图可以判断被投影物的可能为

A．圆锥体 B． 上小下大的圆台体 C．梯形 D．上大下小的圆台体
10．选择适合反映台灯整体效果的视图是

A B C D
11．茶杯的主视图一般为

A B C D
12．下列说法错误的是
A．技术语言是在技术活动中进行信息交流的特有的语言形式
B．技术语言有图样、图标、模型、符号等种类，但具有言简意赅、通俗直观的共性
C．各种技术语言的灵活应用构成了对设计的完美表达
D．人的肢体语言不属于技术语言
13．三视图的投影规律中，反映物体的高度，而且高平齐视图是。
A．主视图、俯视图  B．主视图、左视图   C．俯视图、左视图   D．俯视图、右视图
14．关于下图的说法正确的是

A．投影方法是正投影 B．投影光线与投影面之间的夹角大于直角
C．投影方法是斜投影 D．投影光线与投影面之间的夹角为直角
15．关于下图的说法正确的是

A．投影方法是正投影，投影相同，被投影物形状相同
B．只用正投影不能反映被投影物的整体形状
C．投影方法是斜投影
D．投影光线与投影面之间的夹角小于90度
16．读图分析：完整的尺寸标注应包括

A．尺寸界线 B．尺寸线 C．尺寸数字 D．尺寸界线、尺寸线、尺寸数字
二、简答题
1．根据形体画出三视图。（10分）

2．识图作图题 根据立体图，完成主视图、俯视图。（共10分）

3.设计题（15分）
下雨天，同学们会带来各种各样的雨具。为了放好这些雨具，让教室更加整洁，需要在教室里放置一个雨具架。请从结构的稳定性、强度、材料、使用方法以及美观等方面综合考虑，设计一个雨具架，以方便放置雨具。
（1）结合设计的一般过程写出设计思路。（5分）
（2）用草图表达你的设计思想，并写出必要的说明。（7分）
（3）从制作难易，实用，美观，成本,操作方便五个方面对你的方案进行评价 (用作标图法3分）

4．电子线路图是指用（         ）和（     ）组成的电子工程用的略图，包括（       ）、（        ）和（        ）等。在识读线路图的过程中，首先要认识线路图中的（                      ），知道它所代表的元器件；其次要弄清楚元器件符号之间的（                ）；最后确定信号如何流通。

苏教版必修一第六章“设计图样的绘制”单元测试题答案
一、选择题
序号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
答案
C
B
C
B
C
B
A
D
B
B
D
D
B
C
B
D
二、简答题
1．根据形体画出三视图。

2．识图作图题
根据立体图，完成主视图、俯视图。

3．开放性答案即可。
4．图形符号、线段、电路原理图、接线图、逻辑图、元器件符号、连接方式。
