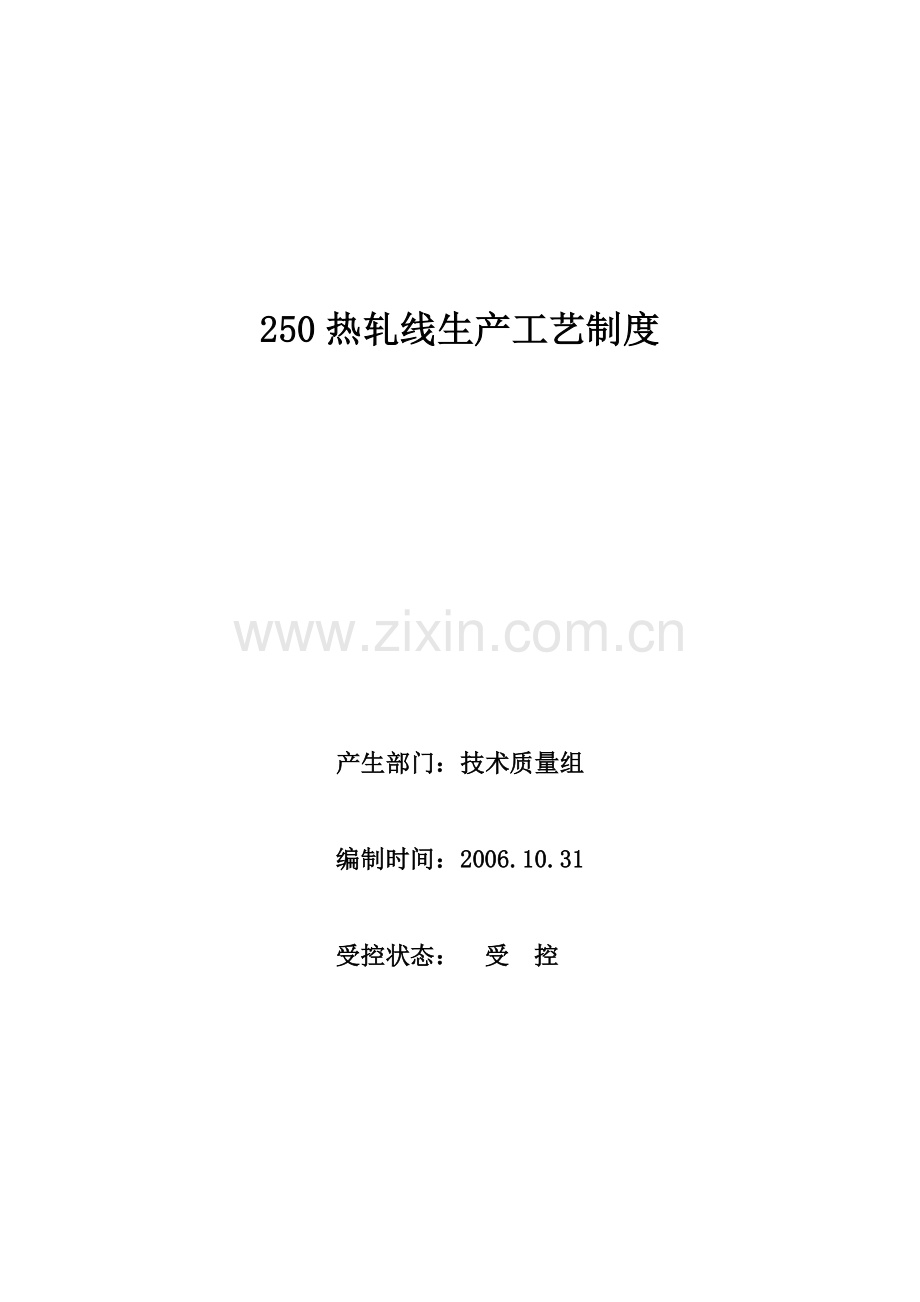

250热轧线生产工艺制度

产生部门：技术质量组

编制时间：2006.10.31

受控状态： 受 控

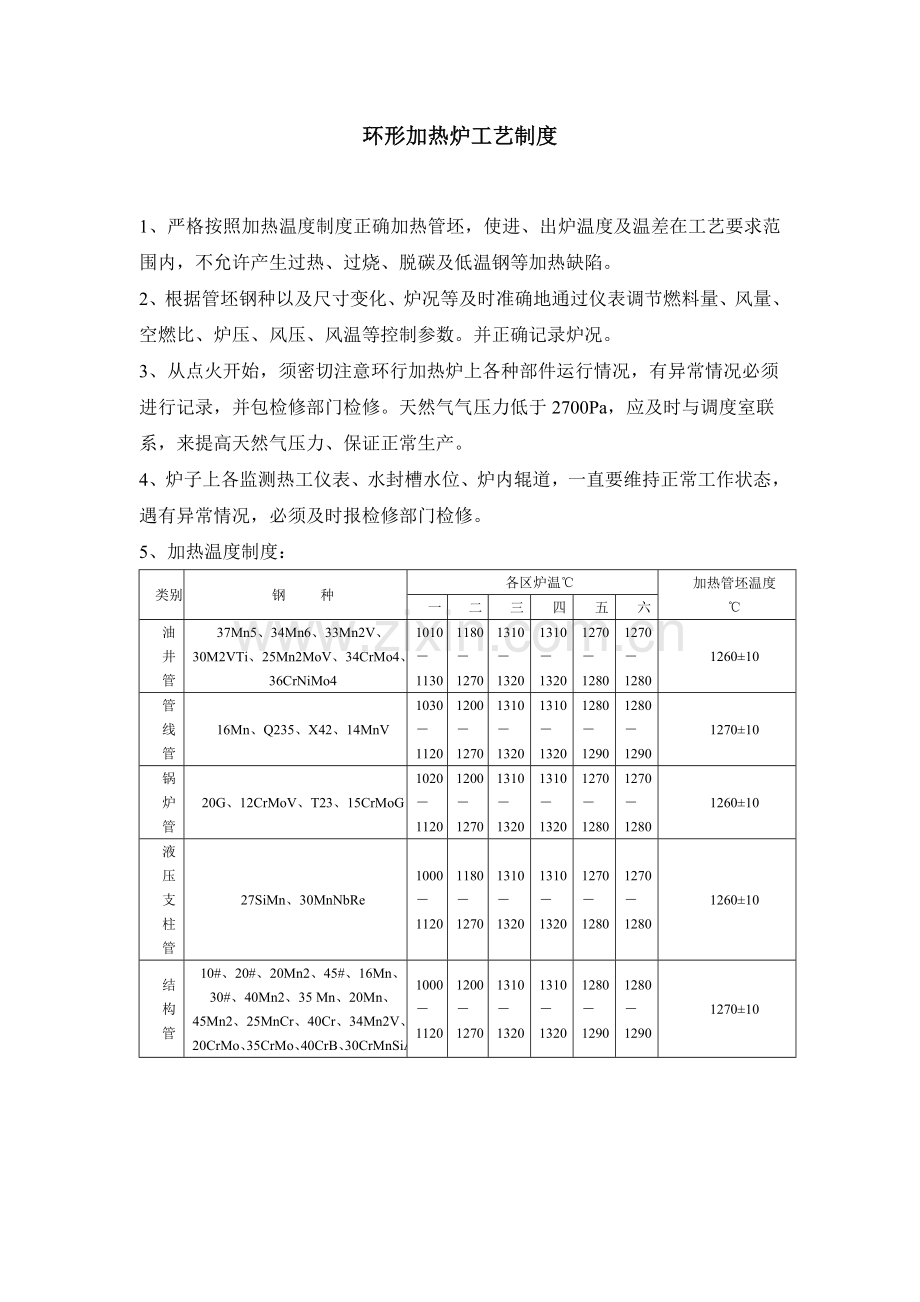

环形加热炉工艺制度

1、严格按照加热温度制度正确加热管坯，使进、出炉温度及温差在工艺要求范围内，不允许产生过热、过烧、脱碳及低温钢等加热缺陷。
2、根据管坯钢种以及尺寸变化、炉况等及时准确地通过仪表调节燃料量、风量、空燃比、炉压、风压、风温等控制参数。并正确记录炉况。
3、从点火开始，须密切注意环行加热炉上各种部件运行情况，有异常情况必须进行记录，并包检修部门检修。天然气气压力低于2700Pa，应及时与调度室联系，来提高天然气压力、保证正常生产。
4、炉子上各监测热工仪表、水封槽水位、炉内辊道，一直要维持正常工作状态，遇有异常情况，必须及时报检修部门检修。
5、加热温度制度：
类别
钢 种
各区炉温℃
加热管坯温度
℃
一
二
三
四
五
六
油
井
管
37Mn5、34Mn6、33Mn2V、
30M2VTi、25Mn2MoV、34CrMo4、
36CrNiMo4
1010
－
1130
1180
－
1270
1310
－
1320
1310
－
1320
1270
－1280
1270
－
1280
1260±10
管
线
管
16Mn、Q235、X42、14MnV
1030
－
1120
1200
－
1270
1310
－
1320
1310
－
1320
1280
－
1290
1280
－
1290
1270±10
锅
炉
管
20G、12CrMoV、T23、15CrMoG
1020
－
1120
1200
－
1270
1310
－
1320
1310
－
1320
1270
－
1280
1270
－
1280
1260±10
液
压
支
柱
管
27SiMn、30MnNbRe
1000
－
1120
1180
－1270
1310
－
1320
1310
－
1320
1270
－
1280
1270
－
1280
1260±10
结
构
管
10#、20#、20Mn2、45#、16Mn、30#、40Mn2、35 Mn、20Mn、45Mn2、25MnCr、40Cr、34Mn2V、20CrMo、35CrMo、40CrB、30CrMnSiA
1000
－
1120
1200
－1270
1310
－
1320
1310
－
1320
1280
－
1290
1280
－
1290
1270±10

6、当生产线出现故障时应执行正确的降温制度：

环形炉待轧时的炉温降低值℃
炉子段别
待 轧 时 间 (min)
<20
20～40
40～60
60～80
10小时以上
1
30
70
100
150
管坯
全部
取出
2
30
60～70
100
150
3
30
60～70
100
100
4
20
40
70
100
5
20
40
70
70
6
10
30
50
70

注：
1)若待轧时间不长，可保持5，6段温度不变，适当降低4段以前各段温度。
2)待轧时间超过80分钟，按待轧80分钟处理。
3)待轧保温时，空气过剩系数设定在1.0～1.05。
4)第一段烧嘴未开时，第一段温度随机。

穿孔机工艺制度
1、严格控制穿孔机的来料温度，作到不待料，表面温度低于正常50℃的管坯不准穿孔，轧制时的冲击负荷不能超过170%。
2、顶头、导板要正常使用，作到精轧段无损伤，其他部位不能磨损严重。同时
导板、顶杆必须作到用一备一。
3、在停产超过1小时以上时，穿孔小车必须在后位。
4、工艺工具冷却水正常使用，作到冷却效果好而不降低毛管温度（尤其是毛管
尾部）。
5、更换轧制规格和品种时，剔除的管坯和毛管必须标明材质和批号，并及时通
知计调组清理回炉料。
6、毛管的外径和壁厚要经常测量，精度控制在工艺的要求范围内（外径0～2％
D，壁厚－1％～＋1％S）。
7、更换工具时要做相应的调整，并现场实际校正，作到既保证工艺畅通又保证
设备正常运行。
8、对轧机进行调整时，必须保证上下轧辊及左右导板的工作位置对称（位置误
差控制在±1mm），上下转鼓的角度一致，上下轧辊辊径差不得超过8mm，以
上参数调整时需要说明改动原因。
9、点巡检工作必须及时到位，尤其要跟踪抱辊和回送辊的工作状态。
10、轧制特殊规格和品种的钢管时，按技术组下发的轧制要点进行调整和控制。
11、穿孔机主机周围的卫生、主操作台卫生和地面操作台卫生必须在接班前保证
清洁干净。在停产和检修时间内，必须对现场的设备及工艺参数进行检查。
12、认真填写交接班记录及点巡检记录本，尤其是剔除的管坯和毛管的支数和材
质，记录内容必须真实、全面。
13、如出现工艺事故或质量事故，当班人员必须写出事故分析报告，及时上交到技术组。

连轧机工艺制度

1、严格按照工艺要求调整轧机，控制轧机的轧制速度，限动速度，开轧温度必
须大于1050℃，控制好轧制节奏，剔除低温管，防止出现抱棒、堆钢、限动齿
条进入轧机等恶性工艺质量事故。
2、点巡检工作必须及时到位，定时检查连轧机的冷却水和润滑环的喷嘴，防止
堵塞现象造成热工具的损伤及相关的工艺事故。
3、跟踪芯棒的表面状况，发现由于芯棒影响钢管内表面质量时，应及时吊到工
具车间进行修磨。
4、更换轧制规格和品种时，应按照轧制表对现场设备进行相应的调整，尤其是
芯棒、毛管支撑辊和芯棒支撑机架，必须用芯棒插入轧机进行实际调整，符合标
准后才能进行生产，作到既保证工艺畅通又保证设备正常运行。
5、连轧机更换轧制壁厚或芯棒时，必须按轧制表要求对轧辊辊缝进行实测，对
测量后的数据应如实记录并交班。
6、轧制特殊品种及规格的钢管时，严格依照技术组下发的轧制要点进行调整和
控制。
7、更换连轧辊及脱管机等设备时，严格按照操作规程进行工作，抽连轧机前应
先清理机架内的铁耳子；装入轧辊前，应将轧机内的废物清理干净并对轧辊的位
置及相关参数、包括轧机及机架内的冷却水进行复查，无误后方可进行更换使用。
8、出现抱棒、堆钢等工艺事故，应及时记录下各种曲线、数据，以备分析、参
考。
9、更换规格、品种时，要进行热取样（至少取一个样），对钢管的壁厚进行及时测量，精度控制在工艺卡要求的范围内。
10、认真按时得填写交接班记录、芯棒跟踪记录、点巡检记录，尤其是芯棒跟踪
记录表中的芯棒编号和表面状况，记录内容必须真实、全面。
11、各班组负责热工具的准备及下线，要将旧规格芯棒下线到芯棒存放台架内，
并将下一个轧制规格的芯棒备在上线台架上，芯棒使用前必须进行预热。
12、连轧机及脱管机周围的卫生，包括主操作台卫生和地面操作台卫生必须在接
班前保证清洁干净。在检修时间和停产时间内，应组织清理连轧机前台的氧化铁
皮、连轧机轧辊和芯棒支撑机架之间的铁耳子、连轧机后及脱管机后的铁耳子、
石墨润滑系统。
13、如出现工艺事故或质量事故，当班人员必须写出事故分析报告，及时上交到
技术组。

再加热炉工艺制度

1、再加热炉加热制度
1.1严格按照加热制度正确加热荒管，使进、出炉温度及温差在工艺
要求范围内，不允许产生过热、过烧、脱碳及低温钢。
1.2根据荒管钢种以及尺寸变化、炉况等及时准确地通过仪表调节燃
料量、风量、空燃比、炉压、风压、风温等控制参数。并正确记
录炉况。
1.3从点火开始，须密切注意再加热炉上各种部件运行情况，有异常
情况必须进行记录，并包检修部门检修。煤气压力低于2700Pa，
应及时与调度室联系，来提高煤气压力、保证正常生产。
1.4必须严格执行换热器保护规定，废烟气温度不得超过允许温度
800℃空气预热温度过高时应进行热风放散。
1.5炉子上各监测热工仪表、水封槽水位、炉内辊道，一直要维持正
常工作状态，遇有异常情况，必须及时报检修部门检修。
2、再加热炉操作制度
2.1操作前，对炉子的装出料辊道，各炉门以及步进梁的运行情况进
行巡检，并听取上班人员对这些设备的情况汇报。
2.2熟悉所操作设备的电气、液压系统，一旦出现故障，立即报检修
部门，并对情况进行记录。
2.3严格按照有关工艺参数进行操作。
2.4密切注意钢管入炉、出炉以及在炉内的运行情况，避免弯管入炉
和温度较低的荒管出炉。
2.5在加热炉加热与操作要紧密配合，保证荒管的出炉温度并满足轧
制节奏。
2.6保证再加热炉正常烧钢。

定张减工艺制度
1、严格控制定张减机的来料温度，控制正常的轧制节奏，做到不待料 、不轧冷
钢，防止轧辊碎裂等工艺事故发生。
2、应确保高压水除鳞系统正常投入使用，如出现压力不够或无水等情况，应立
即通知有关人员进行处理。
3、更换规格时，机架配置严格按照技术组下发的机架配置表，配置完毕后要进
行认真校对，确认无误后，方可使用。同时必须对轧辊、导管及传输辊进行仔细
检查，以保证钢管的正常轧制及质量。
4、机架上线后，认真检查轧辊冷却水的有无，轧辊冷却水必须保证正常投入使用，无冷却水不得轧制。
5、更换规格后，必须备好下一规格机架（包括导向机架、传输机架等），不能
使用的机架及时下线到工具车间，在交接班记录本上注明原因。
6、交接班时，检查台架及收集台架上不允许留有荒管，当班必须将剔除的荒管
吊走，不能遗留给下个班组。
7、轧制特殊规格和品种的钢管时，必须严格按照技术组下发的轧制要点进行调整和控制。
8、轧制参数必须保证输入正确无误。
9、认真执行点巡检制度。定时对轧辊及轧辊冷却水进行检查，发现问题及时处
理；不定时对冷床钢管表面质量进行检查，不得有青线、擦伤、结疤等质量缺陷。
10、根据轧制表成品管的长度决定冷床布料方式，成品管长度L≤15m以下四排
布料，成品管长度L>15m双排布料，成品管长度L>35m单排布料。
11、中间掉队料、最终掉队料情况必须认真统计记录，并在钢管上标明炉批号及
材质，不得有遗漏。
12、金属平衡卡要及时传送到管排锯，与排锯人员做好换号工作，做到金属平衡。
13、认真填写交接班记录本、点巡检记录本及机架跟踪统计表，记录内容必须真实、全面。
14、如出现工艺事故或质量事故，当班人员必须写出事故分析报告，及时上交到技术组。
15、再热炉、定张减机及冷床周围的卫生（包括主操作台卫生和地面操作台）必
须在接班前保证整洁。在检修时间和停产时间内，应组织清理冲洗张减机区的氧
化铁皮。
管排锯工艺制度
1、锯切工艺参数、锯片参数、切割速度及单齿切削量必须输入正确无误，不得随意更改。
2、严格遵守锯片使用制度。锯片如有打齿或达到寿命时必须更换锯片；根据锯
片寿命使用情况及时减小单齿切削量，以防产生工艺事故及保证切割质量。
3、轧制特殊规格和品种的钢管时，严格按照技术组下发的工艺要点进行调整和控制。
4、认真执行点巡检制度。定时对锯片、锯片刷及锯片润滑情况等进行检查，视
磨损状态更换工具；不定时对钢管切割断面质量进行检查，不得有棱角、毛刺等
质量缺陷；不定时对钢管的定尺长度进行测量，保证钢管的定尺长度（要求定尺
长度偏差为0～+10mm）。
5、管头箱装满后要及时将管头吊至指定区域，交接班时必须保证有一组管头箱是空的。
6、禁止毛头管或未切断管进入中间库。
7、及时查看管头收集区的情况，如有必要及时通知调度室将管头及时吊走。
8、管排锯机及横移区周围的卫生，包括主操作台及现场操作台卫生必须在接班
前保证清洁干净。在检修和停产时间内，应组织清理管排锯机内及周围的铁屑。
9、换下的锯片必须放在锯片箱内，且做好标记，使新锯片与旧锯片区分开来。
在交接班时，要做好新、旧锯片的交接工作。
10、每个炉批号的钢管要严格按规定及时取样，不得有漏取、不取样的情况发生，
仔细做好取样工作。
11、金属平衡卡要及时传送到精整区，与精整人员做好换号工作，做到金属平衡。
12、认真填写交接班记录本、点巡检记录本及锯片更换记录表，记录内容必须真实、全面。
13、如出现工艺事故或质量事故，当班人员必须写出事故分析报告，及时上交到技术组。

制定： 审核： 批准：
