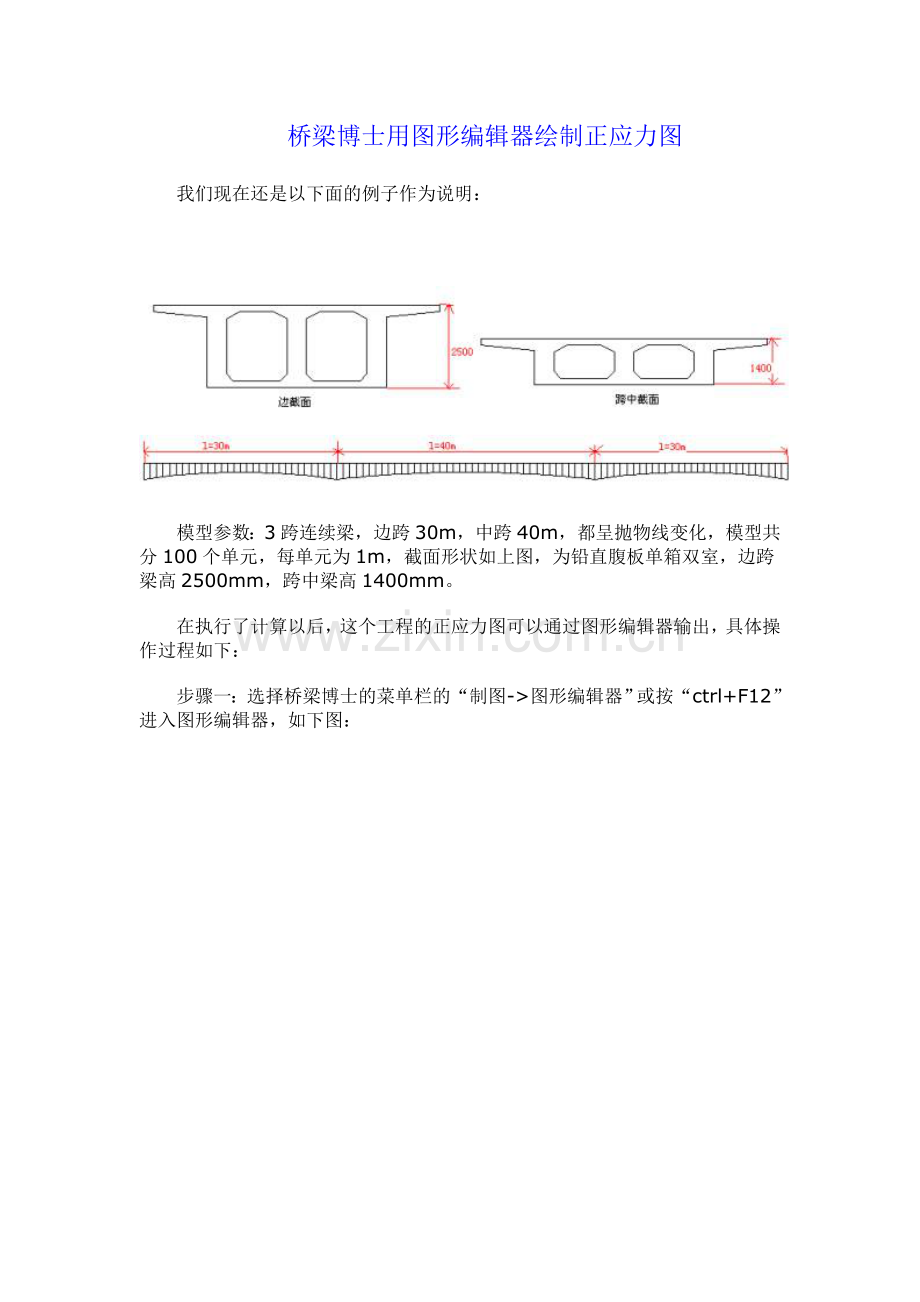

桥梁博士用图形编辑器绘制正应力图
我们现在还是以下面的例子作为说明：

模型参数：3跨连续梁，边跨30m，中跨40m，都呈抛物线变化，模型共分100个单元，每单元为1m，截面形状如上图，为铅直腹板单箱双室，边跨梁高2500mm，跨中梁高1400mm。
在执行了计算以后，这个工程的正应力图可以通过图形编辑器输出，具体操作过程如下：

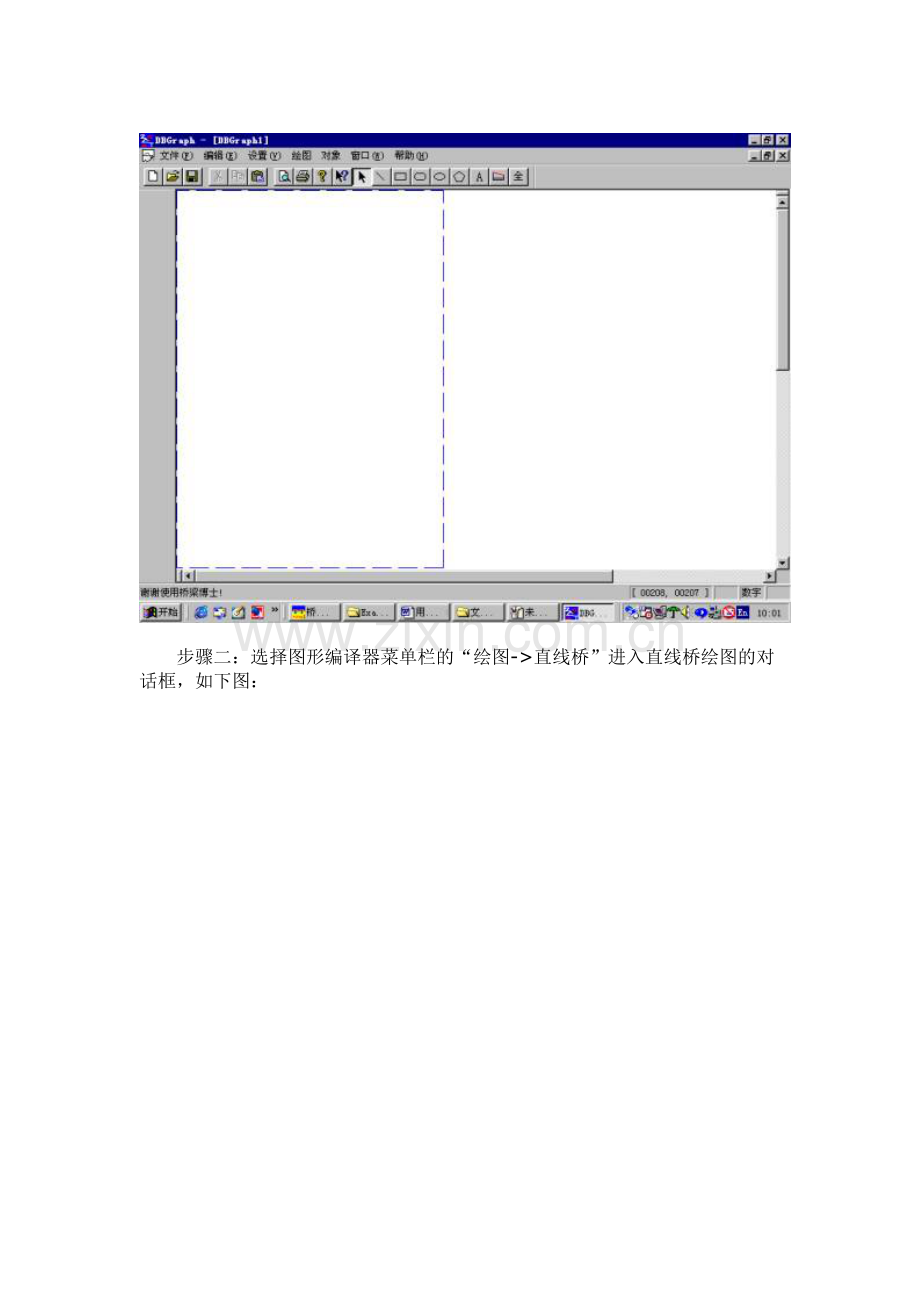

步骤一：选择桥梁博士的菜单栏的“制图->图形编辑器”或按“ctrl+F12”进入图形编辑器，如下图：

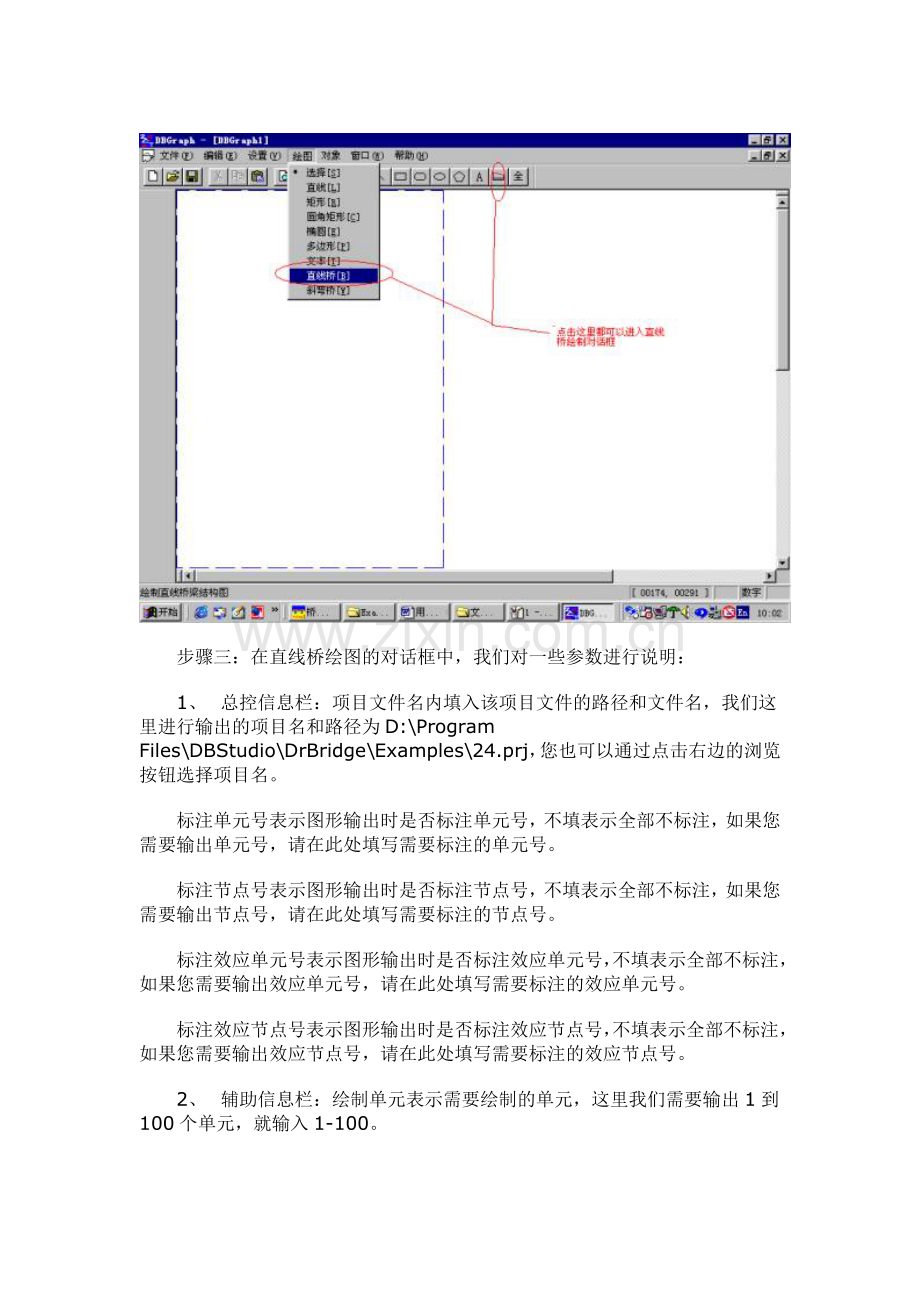

步骤二：选择图形编译器菜单栏的“绘图->直线桥”进入直线桥绘图的对话框，如下图：

步骤三：在直线桥绘图的对话框中，我们对一些参数进行说明：
1、  总控信息栏：项目文件名内填入该项目文件的路径和文件名，我们这里进行输出的项目名和路径为D:\Program Files\DBStudio\DrBridge\Examples\24.prj，您也可以通过点击右边的浏览按钮选择项目名。
标注单元号表示图形输出时是否标注单元号，不填表示全部不标注，如果您需要输出单元号，请在此处填写需要标注的单元号。
标注节点号表示图形输出时是否标注节点号，不填表示全部不标注，如果您需要输出节点号，请在此处填写需要标注的节点号。
标注效应单元号表示图形输出时是否标注效应单元号，不填表示全部不标注，如果您需要输出效应单元号，请在此处填写需要标注的效应单元号。
标注效应节点号表示图形输出时是否标注效应节点号，不填表示全部不标注，如果您需要输出效应节点号，请在此处填写需要标注的效应节点号。
2、  辅助信息栏：绘制单元表示需要绘制的单元，这里我们需要输出1到100个单元，就输入1-100。
类别表示需要输出图形的类别，有几何图形、计算模型、应力、配筋、强度等选择。这里我们选择的是正应力。
数据简索表示需要输出图形的数据来源与哪个数据，比如可以是使用阶段单项，可以是施工阶段单项，也可以是正常使用组合，我们这里选的是正常使用组合Ⅰ。
3、  图形可选项栏：在此处可以选择需要绘制的效应线单项。此例中我们选择的是绘正常使用组合Ⅰ的正应力图，所以在此处有上缘最大、最小应力，下缘最大、最小应力四个可选项，您可以选择需要绘制的线，也可以改变输出效应线的颜色。
见下图：

步骤四，在上一步确定需要输出的图形后，按确定开始输出图形，见下图：

下面介绍如何对图形进行操作：
a）Shift+按鼠标左键拖拉-放大矩形区；
b）Alt+鼠标左键双击-回退放大前状态；
c）Ctrl+鼠标左键双击-全图显示；
d）鼠标左键单击-选择对象；
e）按鼠标左键拖拉-选择相交的对象；
f）按鼠标左键于对象上同时拖动鼠标-拖动物体；
g）在对象上鼠标左键双击-打开该对象的属性对话框；如下图：

h）选中桥梁对象后：（在单元或效应线附近）
                Alt+鼠标右键单击-标注效应值；
                Shift+鼠标右键单击-标注节点号；
                Ctrl+鼠标右键单击-标注单元号；
i）                对象上右菜单-对象的复制或删除；
