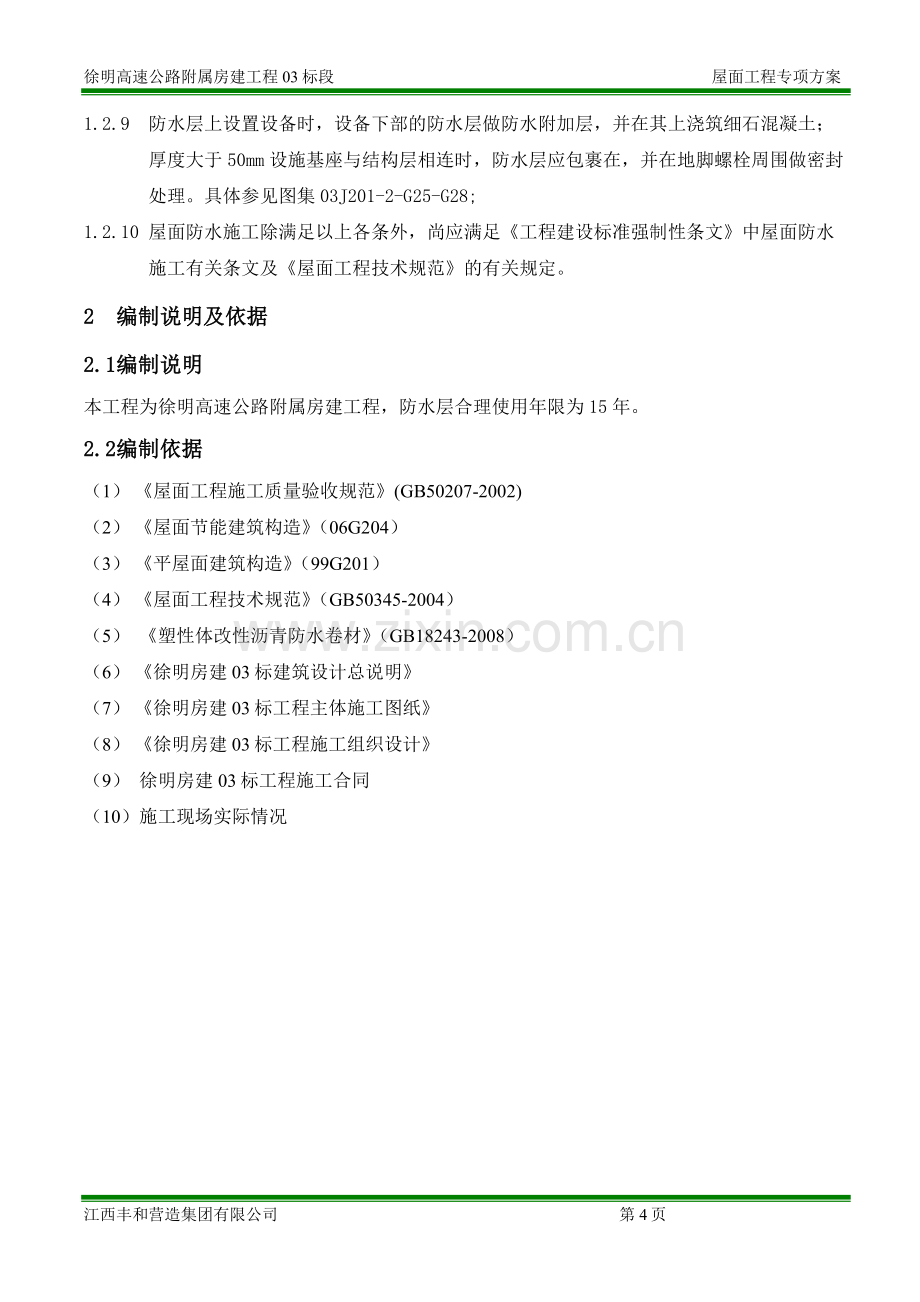

徐明高速公路附属房建工程03标段 屋面工程专项方案1.1 屋面工程概况本工程屋面防水等级为级；防水层合理使用年限不小于15年。屋面排水采用内排水。因卷材防水层上有重物覆盖，所以本工程卷材采用空铺法铺贴，但屋面周围1000mm范围内应满粘。1.2.1 现浇钢筋混凝土上人屋面、不上人屋面（从下至上）：现浇钢筋混凝土结构层；找平层采用20厚1:2.5水泥砂浆，分格缝详国标99J201-1-1/37.当建筑找坡时采用C20细石混凝土兼做找坡层，最薄处30厚；防水层：3.0厚APP改性沥青防水卷材；保温层（详各单体建筑设计节能专篇）； 40厚防水细石混凝土防水层，配A6150双向钢筋网，分格缝详国标99J201-1-1/37;20厚1:2.5水泥砂浆抹光面层，分格缝详国标99J201-1-1/37；防滑地砖面层，1:1水泥砂浆嵌平缝（不上人屋面一次赶光，不铺地砖）。1.2.2 檐沟，雨棚（从下到上）：现浇钢筋混凝土结构层；找平层采用20厚1:2.5水泥砂浆，分格缝详国标99J201-1-1/37；防水层：3.0厚APP改性沥青防水卷材，檐沟处加铺一道3.0厚APP改性沥青防水卷材；面层20厚1:2.5水泥砂浆一次赶光，分格缝详国标99J201-1-1/37。1.2.3 上人屋面，块体或细石混凝土面层与防水层之间做隔离层，隔离层采用10厚MU1.0水泥砂浆；1.2.4 屋面排水孔、雨水口做法详04J01-3图集；雨水管采用HDPE管，管径及位置详建施、水施图；1.2.5 屋面泛水、变形缝做法详04J01-3，1/23；1.2.6 出屋面墙体及高低墙交接处，设置一道C20素混凝土反梁高300；高跨屋面有组织排水至低跨屋面处，水落管下加设钢筋混凝土水簸箕；1.2.7 出屋面透气管做法详99J201（一）1/47，H及H1详水施；烟囱排气道出屋面详99J201（一）2/45；1.2.8 卷材防水层屋面的天沟，檐沟的纵向坡度不小于1%；沟底水落差不得超过200mm。1.2.9 防水层上设置设备时，设备下部的防水层做防水附加层，并在其上浇筑细石混凝土；厚度大于50mm设施基座与结构层相连时，防水层应包裹在，并在地脚螺栓周围做密封处理。具体参见图集03J201-2-G25-G28;1.2.10 屋面防水施工除满足以上各条外，尚应满足工程建设标准强制性条文中屋面防水施工有关条文及屋面工程技术规范的有关规定。2 编制说明及依据2.1 编制说明本工程为徐明高速公路附属房建工程，防水层合理使用年限为15年。2.2 编制依据（1） 屋面工程施工质量验收规范(GB50207-2002)（2） 屋面节能建筑构造（06G204）（3） 平屋面建筑构造（99G201）（4） 屋面工程技术规范（GB50345-2004）（5） 塑性体改性沥青防水卷材（GB18243-2008）（6） 徐明房建03标建筑设计总说明（7） 徐明房建03标工程主体施工图纸（8） 徐明房建03标工程施工组织设计（9） 徐明房建03标工程施工合同（10）施工现场实际情况江西丰和营造集团有限公司 第16页3 施工工艺技术3.1 施工技术参数屋面防水采用3.0厚APP改性沥青防水卷材。根据99J201-1-1/37,找平层与防水保护层分格缝中填塞聚乙烯泡沫塑料棒。保温隔热层做法为泡沫混凝土，其中1、9#楼为50厚泡沫混凝土，2、3、5、6、7、8#楼为80厚泡沫混凝土，12#楼为90厚泡沫混凝土。基层与屋面突出结构的交界处和基层的转角处,找 平层做成50mm半径圆弧状。卷材防水层屋面的天沟、檐沟的纵向坡度不小于1%；沟底水落差不得超过200mm。3.2施工工艺流程材料准备基层处理屋面找平层施工(兼找坡)防水附加层施工定位弹线、试铺卷材铺贴闭水试验防水层验收隔离层施工泡沫混凝土保温层细石混凝土防水层水泥砂浆抹光面层基层处理铺设防滑地砖（仅限上人屋面）。3.3施工方法3.3.1基层清理及找平、管根固定先在现浇砼屋顶表面将尘土杂物等清理，基层必须干净、干燥。再用C20细石混凝土找坡，穿结构的管根在做防水层施工前用C20细石混凝土塞堵密实。在找坡层上采用20厚1:2.5水泥砂浆做找平。基层与屋面突出结构的交界处（女儿墙、立墙、烟囱、天窗壁、变形缝等）和基层的转角处（水落口、檐口、天沟、檐沟、屋脊等）,找平层做成50mm半径圆弧状。水落口周围做成略低的凹坑。分格缝设置在板端缝、水流方向变化处，其纵横缝的间距不大于6m，分格缝中填塞聚乙烯泡沫塑料棒,分格缝上铺一层200mm宽,1mm厚自粘条，分格缝底部宽12mm，上部宽15mm，分格缝详下图。3.3.2 防水附加层的铺贴基层与屋面突出结构的交界处（女儿墙、立墙、烟囱、天窗壁、变形缝等）和基层的转角处（水落口、檐口、天沟、檐沟、屋脊等），应加铺一道APP改性沥青防水卷材做防水附加层，防水附加层平面与立面宽度为250mm，卷材铺贴采用卷材胶粘剂。天沟、檐沟、与屋面交接处的防水附加层应空铺，空铺宽度为200mm，具体见下图：3.3.3卷材铺贴卷材铺贴方向与屋脊方向平行，上下层卷材不得垂直铺贴，卷材铺贴采用卷材胶粘剂。卷材施工时,应先做好节点、附加层和屋面排水比较集中部位(屋面与水落口连接处、屋面转角处)的处理,然后由屋面最低标高处向上施工。铺贴有高低跨的屋面时,应按先高后低、先远后近的顺序进行。铺贴卷材采用搭接法,上下层及相邻两幅卷材的搭接缝应错开。平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭接缝应顺主导风向搭接。满粘法搭接宽度为80mm。距屋面周边800mm内的防水层应满粘,保证防水层四周与基层粘结牢固；卷材与卷材之间应满粘,保证搭接严密。实施弹线作业，以保证铺贴的卷材平整顺直，不扭曲。3.3.4 隔离层做法隔离层采用一道10厚MU1.0水泥砂浆。3.3.5 保温层做法保温层应干燥，铺贴平整，保温层采用泡沫混凝土。防水层完成以后，在防水层上做一道10厚MU1.0水泥砂浆作为隔离层，然后在隔离层上浇筑泡沫混凝土，其中1、9#楼为50厚泡沫混凝土，2、3、5、6、7、8#楼为80厚泡沫混凝土，12#楼为90厚泡沫混凝土。1、根据设计的强度要求或保温、隔热要求，试配泡沫混凝土，确定其水泥、发泡剂、水、外加剂等材料的掺量。2、核实气象情况，确保浇筑期间无雨雪气候，该条做为是否能浇筑泡沫混凝土的首要条件。3、清理、清扫基层上的杂物、尘土和积水，高温天气应在基层上洒水湿润。4、用事先前预制好的100100厚度不等的泡沫混凝土块，按照设计坡度或加上保温层的设计厚度，贴控制点标高（俗称贴灰饼），纵横向贴点标高间距不得大于2.5米，同时在女儿墙上弹出坡度控制线。若设计未规定坡度值，坡度值宜为2%。5、发泡瓶内吸入发泡剂及剂量1213倍的水，充气加压36分钟，待空压机气压升到0.60.8Mpa后停机待用。6、在搅拌机内先后加入水和水泥及外加剂等，搅拌23分钟形成稠状浓液（一般水灰比控制在0.6左右），随后吸入到搅拌仓与5.2.5条中所述形成的泡沫充分搅拌，形成泡沫混凝土，泵送至作业部位进行摊铺.7、内部排水的水落口四周应做成略底0.51cm的凹塘。8、 若以泡沫混凝土代替保温层，则必须遵守下列各条：保温层与找平层应一次性施工，总厚度超过15cm时，宜分层施工。应在基层与突出屋面的结构如：女儿墙、山墙、变形缝、楼梯间、天窗壁、烟囱等交界处及基层的转角泛水处，应在泡沫混凝土终凝前应用木抹子抹成园弧型R75mm。为防止泡沫损失，当容重低于300kg/M3,施工时宜加速凝剂，其掺量据速凝剂品种、施工时的温度及设计的保温要求而定，一般掺量为水泥用量的2%-7%，具体由试验确定。9、泡沫混凝土应随制取随用，留置的时间不宜大于20min，泡沫混凝土泡沫直径控制在0.52.0mm之间，眼观气泡均匀、持续时间长，用手摸泡沫应具备弹性，不易破碎。10、从找坡最高处摊铺泡沫混凝土，让其自然流淌，虚铺厚度为实际厚度的1.051.1倍，然后用长三米长的铝合刮杠刮平即可。11、泡沫混凝土施工完，自然养护时间不得少于23d（高温天气应适当浇水养护）。养护期内应避免人员在其上面行走及堆积物品。以免破坏其成品。3.3.6防水保护层做法本工程防水保护层采用40厚防水细石混凝土防水层,既作为防水层又作为防水保护层，配A6150双向钢筋网，分格缝与找坡层对应。做法同找坡层。3.3.7 防滑地砖的铺贴铺砖之前应进行拍砖，根据屋面尺寸结合砖的大小（砖缝留1cm宽），排出砖的位置，并挂出十字线和分割线，避免出现板块小于1/4变长的角边料。将拌好的干水泥浆均匀铺在屋面上，用橡皮锤找坡，再将砖拿起浇素水泥浆，同时在砖背涂1mm的素水泥膏，再放上地砖。进行养护，砖铺完24h内应浇水养护，养护时间不少于7d，当砖面强度可以上人时进行勾缝，缝要求清晰、平整、光滑、深浅一致，缝低于砖面0.5-1mm。3.4细部构造a、水落口在水落口埋设时,水落口与承插口的连接处用细砼嵌填密实,周围直径500mm范围内用防水涂料或密封材料涂封作为附加层,厚度不少于2mm,涂刷时应根据防水材料的种类采用不同的涂刷遍数来满足涂层的厚度要求。水落口与基层接触处应留宽20mm、深20mm的凹槽,嵌填密封材料。铺至水落口的各层卷材,均应粘贴在杯口上收头,做法如下：b、泛水、变形缝做法泛水是指屋面的转角与立墙部位，为了增强接头部位防水层的耐久性,在这些部位加铺一层卷材作为附加层。泛水部位卷材铺贴前,应先进行试铺,将立面卷材长度留足,先铺贴平面卷材至转角处,然后从下向上铺贴立面卷材。如先铺立面卷材,由于卷材自重作用,立面卷材张拉过紧,使用过程易产生翘边、空鼓、脱落等现象。卷材铺贴完成后,将端头裁齐。卷材收头用密封材料封严,其做法如下：D、出屋面透气管做法，H及H1见水施E、烟囱排气道F、防水层上设置设备设备下部的防水层做防水附加层，并在其上浇筑细石混凝土；厚度大于50mm设施基座与结构层相连时，防水层应包裹设施基座的上部，并在地脚螺栓周围做密封处理，具体参见G、出屋面墙体及高低墙交接处，设置一道C20素混凝土反梁高300；高跨屋面有组织排水至低屋面处，水落管下加设钢筋混凝土水簸箕。3.5 检查验收1、防水层所用卷材的种类、材质、厚度及配套材料的相容性必须符合设计要求。检查出厂合格证、质量检验报告和复验报告。2、防水层不得有渗漏或积水现象。雨后、蓄水检验。3、卷材防水层在水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。同时应符合GB502072002有关规定。观察检查和检查隐蔽工程验收记录。4、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。观察检查。5、卷材的铺贴方向应正确。6、卷材搭接宽度的允许偏差为10mm。观察和尺量检查。3.6 贮存与保管（1）卷材的贮存与保管1、不同规格的卷材应分别堆放；2、卷材应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近货源。沥青防水卷材贮存环境温度不得高于45；3、沥青防水卷材宜直立堆放，其高度不宜超过两层，并不得倾斜或横压，短途运输平放不宜超过四层；4、卷材应避免与化学介质及有机溶剂等有害物质接触。（2）胶粘剂的贮存与保管1、不同规格的胶粘带应分别用密封桶包装。2、胶粘剂应贮存在阴凉通风的室内，严禁接触火源和热源。4.施工质量保证措施4.1卷材质量保证措施（1）防屋面卷材开裂水泥砂浆找平层留设分格缝,缝宽为1215mm,分格缝间距不宜大于6m。分格缝处附加200300mm宽的卷材,单边点贴覆盖。选用合格的卷材,腐朽、变质者应剔除不用。胶粘剂与卷材配套、材性相容。卷材铺贴前,其表面加以清理,并反卷过来。卷材搭接宽度应符合施工规范的要求。卷材铺贴后,不得有粘结不牢或翘边等缺陷。（2）防屋面卷材流淌找平层平整、坚实、清洁,以提高防水层与基层之间粘结力。严格控制胶粘剂的涂刷质量，确保涂刷均匀，避免出现堆积或漏涂现象,确保卷材粘结牢固,长短边搭接长度满足规范要求。（3）防卷材起鼓找平层平整、清洁、干燥,基层处理剂涂刷均匀,这是防止卷材起鼓的主要措施。原材料在运输和贮存过程中,避免水分侵入,尤其是防止卷材受潮。卷材铺贴先高后低,先远后近,分段流水施工,连续作业。防水层施工前,将卷材表面清刷干净，胶粘剂涂刷均匀,铺贴卷材时,并认真做好压实工序,以增强卷材防水层与基层的粘结能力。雨天、大风或风砂天停止施工。（4）防女儿墙漏水转角处应按规定做成钝角,垂直面与屋面之间的卷材应分层搭槎。木砖、木条需进行防腐处理,卷材收口应钉设牢固。压顶板用钢筋混筋土预制板,板缝之间应用沥青胶结料或油膏浇缝。（5）伸出屋面的管道、设备或预埋件应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔、打洞或重物冲击。4.2成品保护1、施工人员必须穿软底鞋在屋面或楼面操作，并避免在施工完的防水层上走动，以免鞋钉及尖硬物将涂层划破。2、防水层施工完毕，应及时做保护层，减少不必要的返修。3、施工中不得污染已做完的上道工序产品。4、已施工好的防水层，应及时采取保护措施，防止机具和施工作业损伤。5、穿过屋面的管道应加以保护，施工过程中不得碰坏；变形缝、地漏、水落口等处施工前，应进行临时堵塞，防水层完工后，应进行清除，保证管、缝内通畅，满足使用功能。6、已施工好的屋面地砖，应及时采取保护措施，水泥砂浆未达到设计强度之前，不能上人。4.3检测试验及质量标准（1）防水卷材检验依据：塑性体改性沥青防水卷材（GB18243-2008）及屋面工程技术规范（GB50345-2004）。进场的卷材复检应符合下列规定：1、同一品种、型号和规格的卷材，抽样数量：大于1000卷抽取5卷；500-1000卷抽取4卷；100-499卷抽取3卷；小于100卷抽取2卷。2、将受检的卷材进行规格尺寸和外观质量检验，全部指标达到标准规定时，即为合格，其中有一项指标达不到要求，允许在受检产品中另取相同数量卷材进行复检，全部达到标准规定为合格。复检时仍有一项指标不合格，则判定该产品质量外观为不合格。3、在外观质量检验合格卷材中，任取一卷做物理性能检验，若物理性能有一项指标不符合标准规定，应在受检产品中加倍取样进行该项复检，复检结构如仍不合格，则判定该产品为不合格。（2） 防水保护层防水保护层混凝土每100m为一批，不足100m按一批抽样。（3） 水泥砂浆水泥砂浆每250mm为一批，不足250mm按一批抽样。
