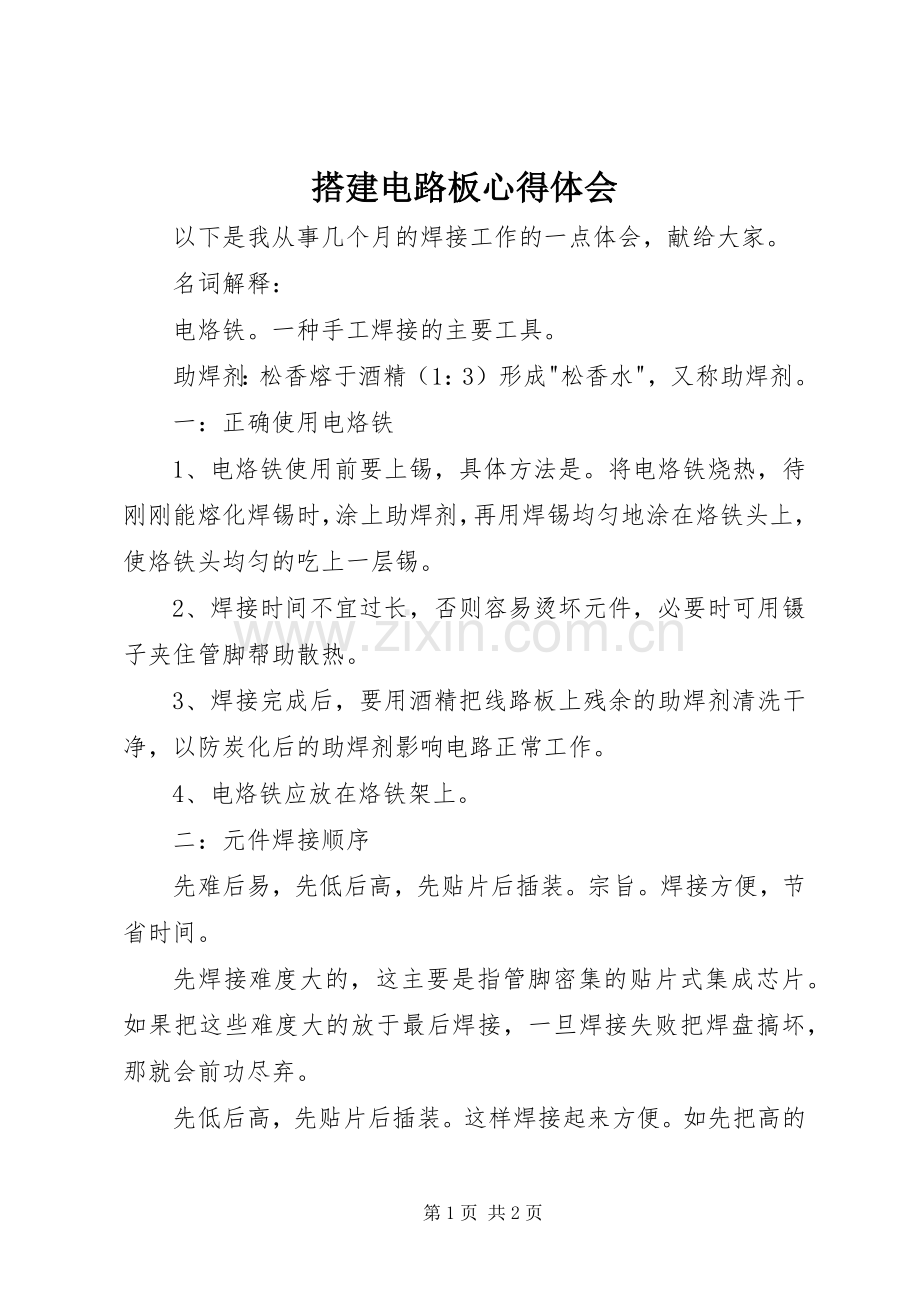

搭建电路板心得体会
以下是我从事几个月的焊接工作的一点体会，献给大家。
名词解释：
电烙铁。一种手工焊接的主要工具。
助焊剂：松香熔于酒精（1：3）形成"松香水"，又称助焊剂。
一：正确使用电烙铁
1、电烙铁使用前要上锡，具体方法是。将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。
2、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。
3、焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。
4、电烙铁应放在烙铁架上。
二：元件焊接顺序
先难后易，先低后高，先贴片后插装。宗旨。焊接方便，节省时间。
先焊接难度大的，这主要是指管脚密集的贴片式集成芯片。如果把这些难度大的放于最后焊接，一旦焊接失败把焊盘搞坏，那就会前功尽弃。
先低后高，先贴片后插装。这样焊接起来方便。如先把高的元件焊接了，有可能妨碍其他元件的焊接，尤其是高大的元件密集众多的时候。如果先焊接插装的元件，电路板就会在焊台上放不平，影响焊接心情。
三：手工焊接贴片元件方法经验
首先在干净的焊盘上涂上一层助焊剂，再用干净的恒温电烙铁往焊盘上薄薄一层焊锡（一般电路板制作的时候都已上好锡，不过有时手工上锡还是非常必要的），把元件放置上去对准，上锡固定好对角，然后随意挑一边用烙铁垂直引脚出线方向较缓滑过，同时稍用力下压元件这条边；然后就同样方法焊对边；然后就另外两边。最后检查，不好的地方重新焊过。焊接时电烙铁温度要适中，一般400度左右为好。
检查方法。首先目测，然后用尖细的东西检查每个引脚是否松动，最后可用万用表测量。如果两管脚之间短路可涂上些助焊剂，趁酒精尚未挥发之际拿烙铁再烫一次就搞定了（烙铁头一定得弄干净了）。
