QUICK Series Automatic Barrier
Q70B电动栏杆机
Installation Instructions
安装手册

Before use，Please read these instructions completely
使用前请完整阅读本说明书

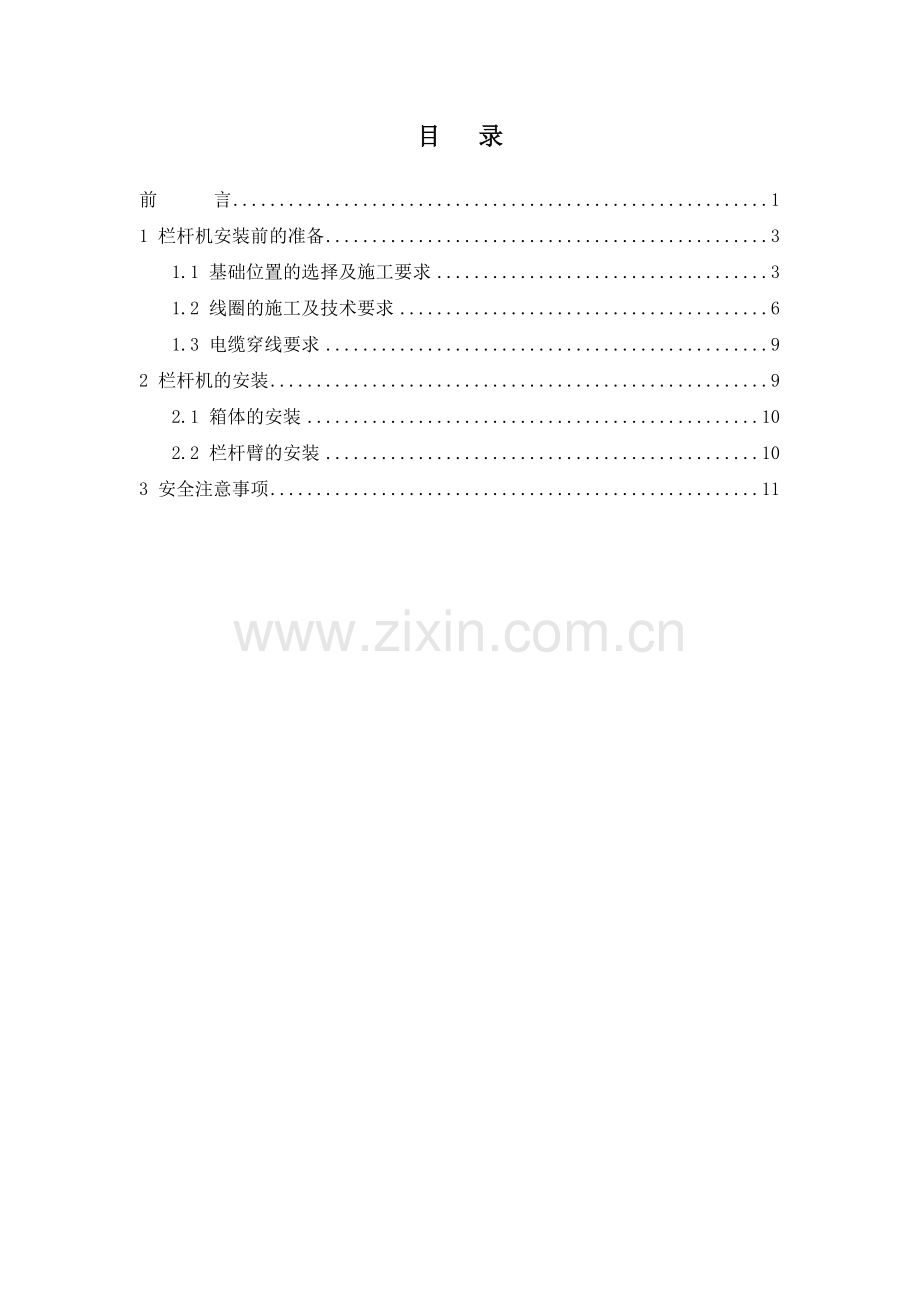

目 录
前 言 1
1 栏杆机安装前的准备 3
1.1 基础位置的选择及施工要求 3
1.2 线圈的施工及技术要求 6
1.3 电缆穿线要求 9
2 栏杆机的安装 9
2.1 箱体的安装 10
2.2 栏杆臂的安装 10
3 安全注意事项 11

石家庄优创科技股份有限公司
SHI JIA ZHUANG UNION&CREATIVE CO.,LTD
前 言
1. 概述
欢迎您使用优创Q70B高速电动栏杆机。Q70B型高速电动栏杆机是石家庄优创科技股份有限公司最新研发生产的优质栏杆机产品。本产品主要应用于ETC不停车收费系统、高速公路、桥梁、隧道，以及公寓小区、停车场收费系统、货场等场所的出入口自动管理。
在第一次安装和使用该设备之前，请务必仔细阅读随机附带的所有资料, 这有助于您更好地使用本设备。
为了保障本设备使用人员的安全，请在使用本设备前详细阅读本手册内描述的相关条款。本手册只适用于专业人士或者经过培训的授权用户使用。如果您没有按照配套手册的要求操作栏杆机而由此引起的任何损失，石家庄优创科技股份有限公司将不承担责任。
由于我们无法控制用户对本手册内容的理解，因此，对于用户或用户许可的非优创专业维修人员，在安装、操作过程中出现的事故或由之引起的损失, 石家庄优创科技股份有限公司将不承担责任。
用户手册中的内容，如有变动，恕不另行通知。如果您对本手册未提出书面异议，则表明您接受了上述条件。
特别申明：
对于不是由石家庄优创科技股份有限公司所提供的设备或软件，石家庄优创科技股份有限公司不承担任何使用性或可靠性的责任。在设备使用过程中，如有疑问，请拨打客户服务电话：400-812-1188
2. 合格用户
仅限于合格的用户才有权安装、操作和维护本设备。任何不合格人员的操作或者违反本手册中的安全规范都有可能危及设备及人身的安全，并对设备造成不可修复的损害。注意，以下人员可认为是合格的：
Ø 设备安装人员。熟悉控制系统安装、连接、启动的人员（如在设备安装阶段的安装人员、配线技师和设备整定技术员等）。
Ø 操作人员。训练有素的操作人员和维护控制系统设备的人员（如操作员等）。
Ø 检修和维护人员。有经验的经过良好训练的控制系统调整和维修人员（如安装工程师，售后服务工程师等）。
所有人员必须留意使用手册、维护手册、安装手册等相关说明书中的提示、通知和警告。包括（不仅仅包括）如下：
Ø 设备必须正确连接到特定的供电系统。
Ø 需要打开设备的防护罩或要更换板块时，必须将设备正确断电。
1 栏杆机安装前的准备（供用户参考执行）
1.1 基础位置的选择及施工要求
1）基础位置的选择：栏杆机基础中心距路边距离应大于400mm，沿行车方向栏杆臂应能在水平面上打开90°。（图1-1）

图1-1
2）基础的施工要求
● 基础尺寸：800mm（深）×500mm（长）×500mm（宽）（图1-2）

图1-2
● 基础配筋：采用Φ8钢筋（图1-3）

图1-3
● 地脚与膨胀螺栓：（图1-4）

图1-4
上部应高出基础面110mm，基础顶面高出安装水平地面50mm（图1-5）。

图1-5
膨胀螺栓：采用M12膨胀螺栓，其螺纹长度应大于80mm，总长度大于200mm。
注意：钻孔孔径应能使膨胀螺栓正确坚固,钻孔直径Φ16。在基础完成养护后方可钻孔。
3）引线管：图1-6

图1-6
栏杆机基础共预埋3根1英寸PVC导管，1根用来穿入线圈线，其导管应通向路边，距路面50mm以下；另两根分别穿入电源线和控制线，这两根管应通向基础旁边的孔内。
4）浇注：砼采用G15。浇注时应夯实。注意不要将穿线管压扁，也不要打死弯。预埋地脚时要保证地脚之间的尺寸间距。
5）施工注意事项：
● 基础顶面应高出安装水平地面50 mm。
● 基础表面应平整。
● 地脚尺寸应按要求制作并与地平垂直，其螺纹在施工时应加保护套管。若地脚采用膨胀螺栓应保证钻孔与地平垂直，若孔径过大可用环氧胶封灌以保证地脚稳固。
● 在浇注前应将各引线管口堵好。
● 在收费站施工时应注意使同向车道的基础中心在一条直线上。
● 养护期应做好基础的保护。
1.2 线圈的施工及技术要求
1）施工材料要求：
感应线圈选用1.5mm2RV-105型的耐高温多股软线。
封装材料为：环氧树脂6101，固化剂650、干细砂。
2）施工前提：
路面硬化，基础硬化，穿线管埋好。
3）施工步骤：
● 清理现场。
应保证被切路面平整洁净无凸物，切割机能平稳移动。
● 定位画线：
首先找出线圈线至栏杆机的穿线管，再根据栏杆机基础定位线圈，然后画线。（如图1-7）

图1-7
● 切割线槽:
用Φ400切割片沿线圈一端切割，先对准方向试切，调整切割深度至60mm，再向前推切割机。切割过程中随时检查切割深度，同时要保证槽底平滑。线圈的四角100mm处，要切出倒角槽,其尺寸同线圈槽。注意要保证倒角槽和线圈槽连接处的平滑。
● 切割引线槽：
用小切割机切割后，再用扁铲铲平，切完线槽后用小扁铲将绕线内角铲钝。
● 清洗槽：
将槽内杂物清出,再用高压气枪或水枪反复清洗,直至槽内清洁为止。
● 烘干：
用喷灯将槽烘干或自然晾干。
● 检验：
检验槽深是否在55mm-65mm内，如切的过深，可铺垫干细砂，如达不到要求的深度，可用小切割机修整。
● 下线、绞线：
先根据线圈槽及栏杆机位置算出线圈线的长度（一般为四匝）。裁出线圈线，线圈线一头预留到栏杆机的长度，从引线槽处开始顺时针方向下线，下线应平直并不断用钝器挤压，绕4圈后，在引线槽处将两根线用胶布包一圈，并将两线顺时针互绞，每米15-20圈，每隔一米用胶布包一圈，最后将线头处包一圈，并剥出线头。
● 测量：
使用万用表、电感表、兆欧表测量线圈线时，应满足如下条件：
直流电阻＜0.1Ω;
电感量0.1-0.5mH（建议0.13-0.17mH）；
对地绝缘电阻≥100兆欧。
● 灌封线圈：
测量合格后将绞线套入蛇皮管，并穿入引线管至栏杆机基础，将蛇皮管置入引线槽内。在槽四周用不干胶带粘贴（防止路面粘上环氧胶）。用树脂胶灌封线圈，配胶时应按说明书要求的比例配比并搅拌均匀，（北方冬季施工时须间接加热，温度为80±10℃），之后加入填料（填料可为石英砂），并迅速搅拌、浇灌，胶面略凸出路面2-3mm，所有切缝处均需灌封。（图1-8）

图1-8 线圈槽示意图
● 保护施工现场：
保护施工现场，2-4小时后撕除不干胶带清理现场。
1.3 电缆穿线要求
● 根据电源及控制器的位置，计算电缆长度并下线。
● 在导管中穿入细铁丝。
● 利用铁丝将电缆由导管中拉出。
● 做电缆标记。
● 测试电缆。
2 栏杆机的安装
● 安装前请详细阅读说明书，了解栏杆机的工作方式及接线图。
● 检查连线：电源线、线圈线、控制线、机内连线。
● 检查控制箱的设置。
2.1 箱体的安装
● 拆开包装箱，将栏杆机及附件取出。
● 将栏杆机安放到基础上，使栏杆臂的运行方向与车道垂直。
● 用钥匙将机门打开，放下电路衬板，将压铁按图2-1所示放在地脚螺栓上，调整机箱水平、垂直位置，然后用扳手将螺母紧固。

图2-1
注意：
＊必须切断电源安装。
＊小心轻放，避免损坏箱体外表面的喷塑层。
＊在安装过程中应保证同向车道的栏杆机在同一横线上。
2.2 栏杆臂的安装
安装步骤：（图2-2）

图2-2
● 拆开包装取出栏杆臂。
● 将铝杆定位柱插入栏杆臂孔中。
● 使栏杆臂斜伸进主轴夹头，孔正对夹头孔，穿入M8×100螺栓，加平、弹垫紧固。
● 将栏杆臂推进夹头即可。
3 安全注意事项
● 栏杆机的供电电压为220VAC±10%，频率50Hz±4%，当工作电压超过时有可能损坏栏杆机的控制单元及电机，故在电压波动范围较大的环境使用时应加装稳压装置。
● 栏杆机电机、控制单元，检测单元VLD均为交流220V供电，非专业人员严禁对其进行维护和操作。
● 栏杆机在安装、调试、维护时应切断供电电源。
● 感应线圈下500mm及线圈周边500mm内不允许有金属物及电缆，否则会造成检测单元VLD工作不正常。
● 感应线圈的引出线在机箱内应尽量缩短，不许盘绕。
● 栏杆臂在受撞击时能90°转开，在此范围内不应有障碍物。
