建筑砂浆的拉伸粘结强度试验比较[1].pdf

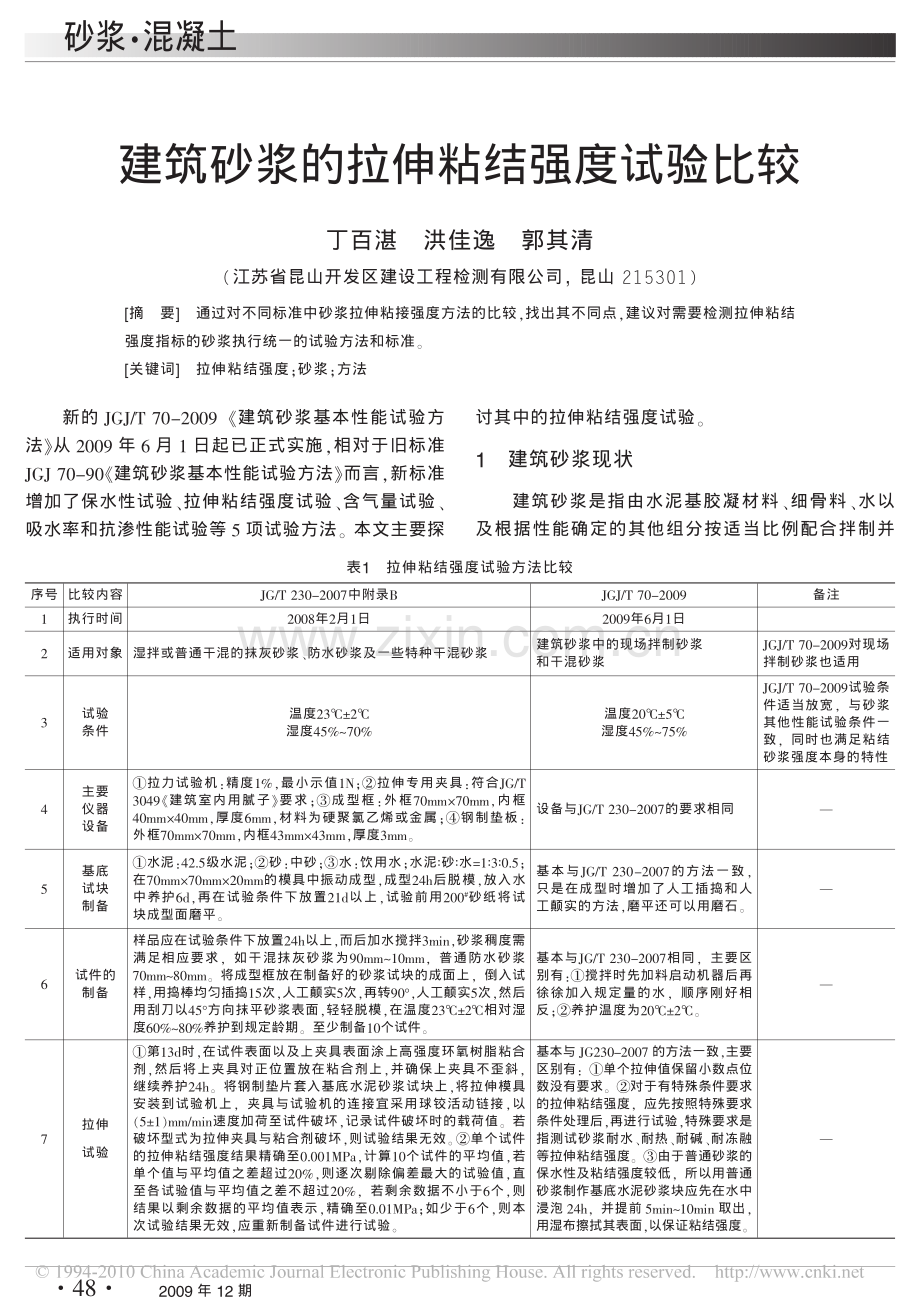

2009年12期表1拉伸粘结强度试验方法比较序号 比较内容JG/T 230-2007中附录BJGJ/T 70-2009备注1执行时间2008年2月1日2009年6月1日2适用对象 湿拌或普通干混的抹灰砂浆、防水砂浆及一些特种干混砂浆建筑砂浆中的现场拌制砂浆和干混砂浆JGJ/T 70-2009对现场拌制砂浆也适用3试验条件温度232湿度4570温度205湿度4575JGJ/T 70-2009试验条件适当放宽，与砂浆其他性能试验条件一致，同时也满足粘结砂浆强度本身的特性4主要仪器设备拉力试验机：精度1%，最小示值1N；拉伸专用夹具：符合JG/T3049建筑室内用腻子要求；成型框：外框70mm70mm，内框40mm40mm，厚度6mm，材料为硬聚氯乙烯或金属；钢制垫板：外框70mm70mm，内框43mm43mm，厚度3mm。设备与JG/T 230-2007的要求相同5基底试块制备水泥：42.5级水泥；砂：中砂；水：饮用水；水泥砂水=130.5；在70mm70mm20mm的模具中振动成型，成型24h后脱模，放入水中养护6d，再在试验条件下放置21d以上，试验前用200#砂纸将试块成型面磨平。基本与JG/T 230-2007的方法一致，只是在成型时增加了人工插捣和人工颠实的方法，磨平还可以用磨石。6试件的制备样品应在试验条件下放置24h以上，而后加水搅拌3min，砂浆稠度需满足相应要求，如干混抹灰砂浆为90mm10mm，普通防水砂浆70mm80mm。将成型框放在制备好的砂浆试块的成面上，倒入试样，用捣棒均匀插捣15次，人工颠实5次，再转90，人工颠实5次，然后用刮刀以45方向抹平砂浆表面，轻轻脱模，在温度232相对湿度6080养护到规定龄期。至少制备10个试件。基本与JG/T 230-2007相同，主要区别有：搅拌时先加料启动机器后再徐徐加入规定量的水，顺序刚好相反；养护温度为202。7拉伸试验第13d时，在试件表面以及上夹具表面涂上高强度环氧树脂粘合剂，然后将上夹具对正位置放在粘合剂上，并确保上夹具不歪斜，继续养护24h。将钢制垫片套入基底水泥砂浆试块上，将拉伸模具安装到试验机上，夹具与试验机的连接宜采用球铰活动链接，以（51）mm/min速度加荷至试件破坏，记录试件破坏时的载荷值。若破坏型式为拉伸夹具与粘合剂破坏，则试验结果无效。单个试件的拉伸粘结强度结果精确至0.001MPa，计算10个试件的平均值，若单个值与平均值之差超过20%，则逐次剔除偏差最大的试验值，直至各试验值与平均值之差不超过20%，若剩余数据不小于6个，则结果以剩余数据的平均值表示，精确至0.01MPa；如少于6个，则本次试验结果无效，应重新制备试件进行试验。基本与JG230-2007的方法一致，主要区别有：单个拉伸值保留小数点位数没有要求。对于有特殊条件要求的拉伸粘结强度，应先按照特殊要求条件处理后，再进行试验，特殊要求是指测试砂浆耐水、耐热、耐碱、耐冻融等拉伸粘结强度。由于普通砂浆的保水性及粘结强度较低，所以用普通砂浆制作基底水泥砂浆块应先在水中浸泡24h，并提前5min10min取出，用湿布擦拭其表面，以保证粘结强度。建筑砂浆的拉伸粘结强度试验比较丁百湛洪佳逸郭其清(江苏省昆山开发区建设工程检测有限公司，昆山215301)摘要通过对不同标准中砂浆拉伸粘接强度方法的比较，找出其不同点，建议对需要检测拉伸粘结强度指标的砂浆执行统一的试验方法和标准。关键词拉伸粘结强度；砂浆；方法新的JGJ/T 70-2009建筑砂浆基本性能试验方法从2009年6月1日起已正式实施，相对于旧标准JGJ 70-90建筑砂浆基本性能试验方法而言，新标准增加了保水性试验、拉伸粘结强度试验、含气量试验、吸水率和抗渗性能试验等5项试验方法。本文主要探讨其中的拉伸粘结强度试验。1建筑砂浆现状建筑砂浆是指由水泥基胶凝材料、细骨料、水以及根据性能确定的其他组分按适当比例配合拌制并砂浆 混凝土482009年12期表2用于保温的砂浆拉伸粘结强度试验方法JG149-2003膨胀聚苯板薄抹灰外墙外保温系统JG 158-2004胶粉聚苯颗粒外墙外保温系统JGJ 144-2004外墙外保温工程技术规程胶粘剂：要求检测与水泥砂浆和膨胀聚苯板粘结的拉伸粘结强度，包括原强度和耐水强度。做法：每组试件6个，每个试件由一块40mm40mm10mm的水泥砂浆试块和一块70mm70mm20mm水泥砂浆试块或膨胀聚苯板试块粘结而成，胶粘剂厚度为3.0mm，具体做法按JG/T 3049-1998进行，养护期满后进行拉伸粘结强度测定，拉伸速度为（51）mm/min。记录每个试样的测试结果及破坏界面，并取4个中间值计算算术平均值。界面砂浆：要求检测压剪粘结强度，具体做法按JC/T 547-1994陶瓷墙地砖胶粘剂中的规定进行。抹面砂浆：具有薄抹面层的外保温系统，抹面层与保温层 的 拉 伸 粘 结 强 度 不 得 小 于0.1MPa。检测方法详见附录A第A.8节。EPS板尺寸：100mm100mm50mm试件数量为5个。抹面胶浆：要求检测与膨胀聚苯板粘结的拉伸粘结强度，具体做法与胶粘剂的相同，需进行原强度、耐水强度和耐冻融试验，抹面胶浆厚度为3mm。胶粉料：要求检测拉伸粘结强度和浸水拉伸粘结强度，具体做法按JG/T 24-2000合成树脂液砂壁状建筑涂料中的规定进行。胶粘剂：要求检测干燥状态和浸水48h的拉伸粘结强度，检测方法详见附录A第A.8节，水 泥 砂 浆 底 板 尺 寸 为80mm40mm40mm，胶粘剂厚度为3.0mm，EPS板尺寸为100mm100mm50mm，试件数量均为5个。实测胶粘剂时，水泥砂浆底板尺寸为70mm70mm20mm，而不是80mm40mm40mm。抗裂砂浆：要求检测拉伸粘结强度和浸水拉伸粘结强度，具体做法按JG/T 24-2000中的规定进行。在10个70mm70mm20mm的水泥砂浆试块上，按规定成型，试块用聚乙烯薄膜覆盖，在实验室温度条件下养护7d，取出实验室标准条件下继续养护20d，用双组份环氧树脂或其他高强度粘结剂粘结钢质上夹具，放置24h，5个试件测原强，5个测浸水强度。抗裂砂浆、界面砂浆：要求检测干燥状态和浸水48h后大于等于0.10MPa，破坏界面应位于EPS板或胶粉EPS颗粒保温浆料，检测方法详见附录A第A.8节，胶粉EPS颗粒保温浆料板尺寸：100mm100mm50mm，抗裂砂浆厚度为3.0mm，每种试验状态下试件数量均为5个。经硬化而成的工程材料，可分为施工现场拌制的砂浆和由专业生产厂生产的预拌砂浆。随着建筑、建材领域的发展，预拌砂浆由于其具有节约资源、保护环境、确保建筑工程质量、实现资源再利用等方面的优良性能，已逐渐被人们认知和重视。2009年统计数据显示，全国2万吨规模以上的预拌砂浆生产企业196家，设计能力2177.1万t，实际产量为640.06万t，预拌砂浆罐车252辆，移动筒仓646个。从2009年7月1日起，全国127个城市禁止现场预拌砂浆，要求使用预拌砂浆，而在现行行业标准JG/T 230-2007预拌砂浆中对抹灰砂浆、防水砂浆等提出了拉伸粘结强度的性能要求，因而在JGJ/T 70-2009中增加了砂浆拉伸粘结强度的试验方法。2拉伸粘结强度试验方法比较由于砂浆是与基层共同构成一个整体，如抹灰砂浆与墙体材料粘结在一起构成一面墙，地面砂浆与楼板等粘结在一起构成一层地坪，有的砂浆直接以粘结为使用目的，如砌筑砂浆是将各种砖、砌块等粘结成一个整体等，因而粘结强度是砂浆的一个非常重要的性能。粘结强度检测通常分为压剪粘结强度和拉伸粘结强度，如在JC890-2001蒸压加气混凝土用砌筑砂浆与抹面砂浆中要求做的粘结强度就是压剪粘结强度，而在JG/T 230-2007预拌砂浆中做的则是拉伸粘结强度，这里我们仅讨论拉伸粘结强度试验。在JG/T 230-2007中无论是湿拌砂浆还是干混砂浆，对于其中用于抹面的抹灰砂浆和用于防水工程的防水砂浆都要求做拉伸粘结强度试验。在JG/T 230-2007标准的附录B中，对砂浆拉伸粘结强度试验方法做了详尽描述，现将JG/T 230-2007和JGJ/T 70-2009中关于拉伸粘结强度试验方法列表对比，详见表1。从表1比较可以看出，JG/T 230-2007和JGJ/T70-2009对拉伸粘结强度试验方法的规定大体上一致，主要区别在于试验条件，如温度、湿度有些不同。JGJ/T 70-2009对试件的制备、数据处理等作了一些改进，使之更适用。但就目前情况而言，涉及拉伸粘结强度试验的砂浆主要是用于外墙外保温系统抹面砂浆、抗裂砂浆、胶粘剂及界面砂浆，而这些材料分别有不同的方法标准进行拉伸粘结强度试验，与上述两个标准均有所区别，现将其方法比较，见表2。将胶粘剂试件按照JG149-2003膨胀聚苯板薄抹灰外墙外保温系统和JGJ/T 70-2009方法成型养护，龄期为14d，其试验结果见表3。砂浆 混凝土492009年12期表33mm厚砂浆与6mm厚砂浆拉伸粘结强度结果比较序号试验方法龄期单个值平均值（MPa）备注1按JG149-2003方法成型10块试件，胶粘剂层厚为3mm14dF（N）187215961331153419971.01数值取舍规则按JGJ/T70-2009进行。fat（MPa）1.171.000.830.961.25F（N）18701696145015201660fat（MPa）1.171.060.910.951.042按JGJ/T70-2009方法成型10块试件，胶粘剂层厚为6mm14dF（N）151418001986175021561.08fat（MPa）0.951.121.241.091.35F（N）16201928183015101680fat（MPa）1.011.201.140.941.05从表3可以看出，按JGJ/T 70-2009方法成型试件和按JG 149-2003成型试件其试验结果差别不大，但按JGJ/T 70-2009方法成型，出现试验结果无效的情况大为降低，基本拉伸破坏都在砂浆层中，而不是在界面破坏，而且成型工序减少了粘预制砂浆板，节省了试验时间，提高了工作效率。另外，龄期统一为14d，比28d龄期缩短一半，更便于生产控制。建筑砂浆拉伸粘结强度试验是一项新的砂浆性能要求，还未引起生产单位、建设单位和检测机构重视。上海市沪建安质监2009第071号关于2009年全市预拌混凝土、商品砂浆质量专项检查情况的通报指出，砂浆厂出厂的产品出厂指标不全，未执行JG/T 230-2007标准，缺少保水性、拉伸粘结强度项目检测。从我们检测的一些抹面抗裂砂浆、界面砂浆的出厂包装袋上可以看出，有些厂家根本没有产品标准，造成一定混乱，因而有必要明确砂浆拉伸粘结强度检验方法。3结语（1）砂浆拉伸粘结强度试验是一项新的检测指标，需引起重视。（2）拉伸粘结强度试验方法多样，需进行规范统一。参考文献：1JG/T 230-2007预拌砂浆.2JGJ/T 70-2007建筑砂浆基本性能试验方法标准.3DGJ32/J 19-2007建筑节能工程施工质量验收规程.4JG149-2003膨胀聚苯板薄抹灰外墙外保温系统.5JG 158-2004胶粉聚苯颗粒外墙外保温系统.6JGJ 144-2004外墙外保温工程技术规程.本刊讯近日，住房和城乡建设部公布了20072008年度国家级工法，共417项。2009年7月，住房和城乡建设部组织专家对有关部门和地区申报的1694项工法进行了评审，审定417项为20072008年度国家级工法。其中108项为国家一级工法，252项为国家二级工法，57项为升级版国家一级工法。其中与墙体材料和建筑节能相关的工法有：由山东天齐置业集团股份有限公司、山东新城建工股份有限公司编制的GJYJGF015-2008CL复合钢筋混凝土剪力墙结构体系施工工法；由北京韩建集团有限公司、北京珠穆朗玛新型建材有限公司编制的GJYJGF029-2008EVE轻质复合外墙板施工工法；由广东省建筑工程集团有限公司编制的GJYJGF030-2008“多孔砖苯板加气混凝土砌块”复合保温墙体施工工法；由江苏南通二建集团有限公司、大庆金磊建筑安装工程有限公司编制的GJYJGF032-2008装饰、承重、保温节能砌块墙体施工工法；由沈阳北方建设股份有限公司、华升建设集团有限公司编制的GJEJGF038-2008蒸压加气砌块施工工法；由大连悦泰建设工程有限公司、大连阿尔滨集团有限公司编制的GJE-JGF095-2008PUF喷涂外墙外保温施工工法等。住建部公布 417项国家级工法砂浆 混凝土50Abstract:In this article,we found a common problem of the standardengine room in the cold regions by research and analysis,and proposedconstructive comments about the implementation of thePublic BuildingEnergy Efficiency Design Standards.The author believes that we cantaking advantage of cold weather conditions of the regions,and analyzingthe main factors of affecting energy Then propose energy-saving programsand measures for the wall of standard room.The author made calculationof energy consumption and evaluated the economic of energy-savingprograms.And the results show that energy-saving effected of thestandard room obviously and potential immensely.Ground Source Heat Pump Problems and Solutions in ZhengzhouWang Chunxi(39)Abstract:This article describes the status of ground source heat pump inZhengzhou,Analysis of ground source heat pump application problemsand make recommendations.Differences in the characteristics of EPS and XPSYang Shiwei(42)Abstract:Introduced the concept of EPS and XPS,Analysis of theirdensity,strength,thermal insulation performance,stress and deformation,anti-moisture,combustion performance,and the Economy.Shading louvres and building an integrated application of Sun ValleyXu Zhigang，et al(45)Abstract:Modern construction technology makes the development ofarchitecturalfacadesbecomemoreactiveandfreedom.Withtheenvironmental awareness and the improvement of building energy-savingrequirements,externalshadingtechnologygraduallybecameanindispensable part of the energy-saving buildings.Louvres shading is akind of external shading technology,this article in order to lift Sun ValleyDemonstration Project as examples venetian venetian shade movementsnot only more colorful building facades,but also improve the indoorenvironment,improved energy efficiency.Building mortar Comparison of tensile bond strength testDing Baizhan，et al(48)Abstract:To compare different standard mortar method of tensile bondstrength,And suggested that testing tensile bond strength test methodusing uniform.Desulfurization slag as a self-compacting concrete admixture ExperimentalStudyLi Jinxia，et al(51)Abstract:Desulfurization slag used as a mixture of self-compactingconcretecanreducethecost,energy-savingemissionreduction,Experimental study on the adoption of desulfurization slag of self-compacting concrete on the workability,compressive strength,dryingshrinkage properties.WALL MATERlALS INNOVATlON&ENERGY SAVlNG lN BUlLDlNGS
