锅炉燃烧理论基础.doc

上传人:xrp****65 文档编号:5625935 上传时间:2024-11-15 格式:DOC 页数:43 大小:900KB
下载 相关 举报

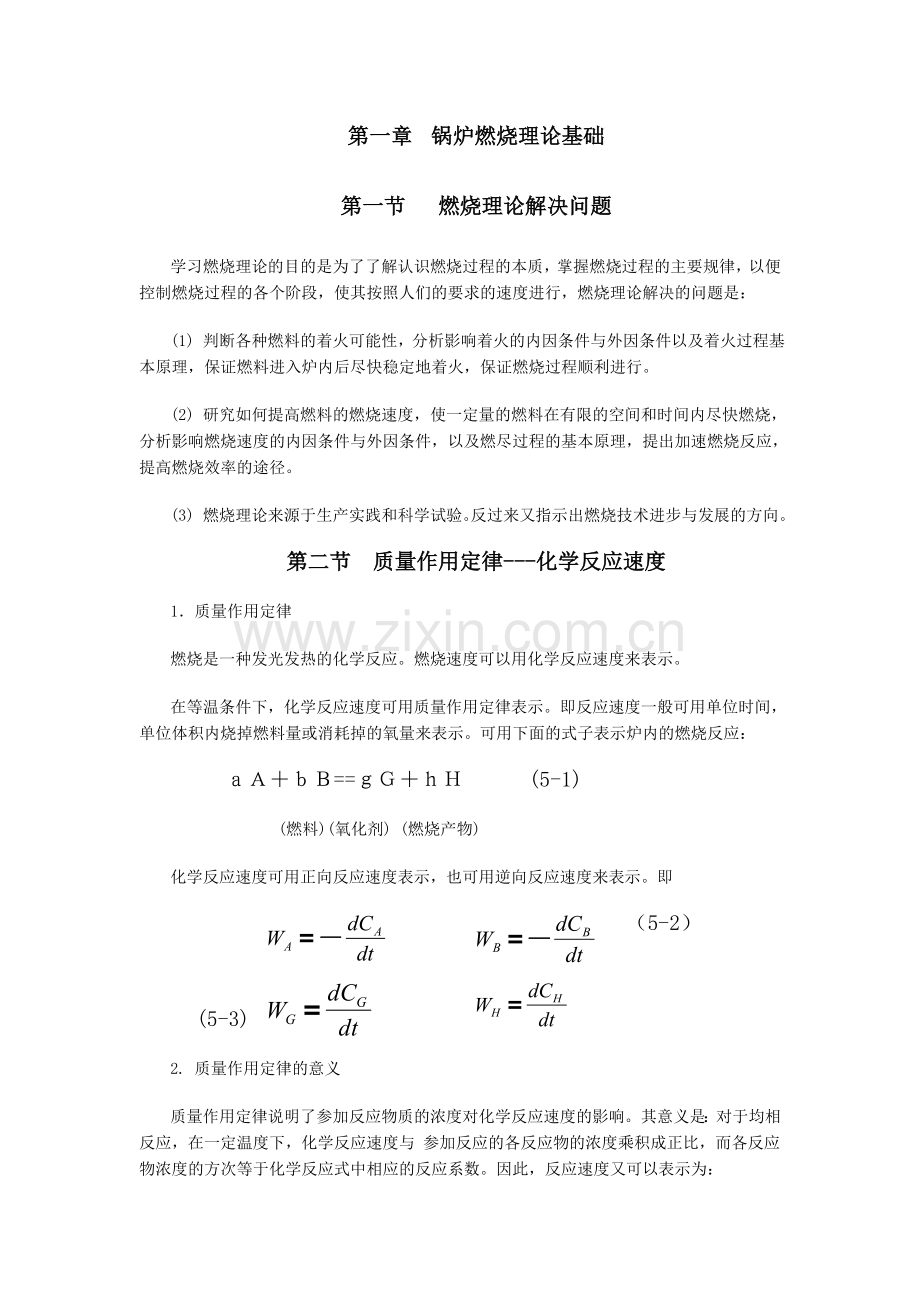

锅炉燃烧理论基础.doc_第1页
第1页 / 共43页

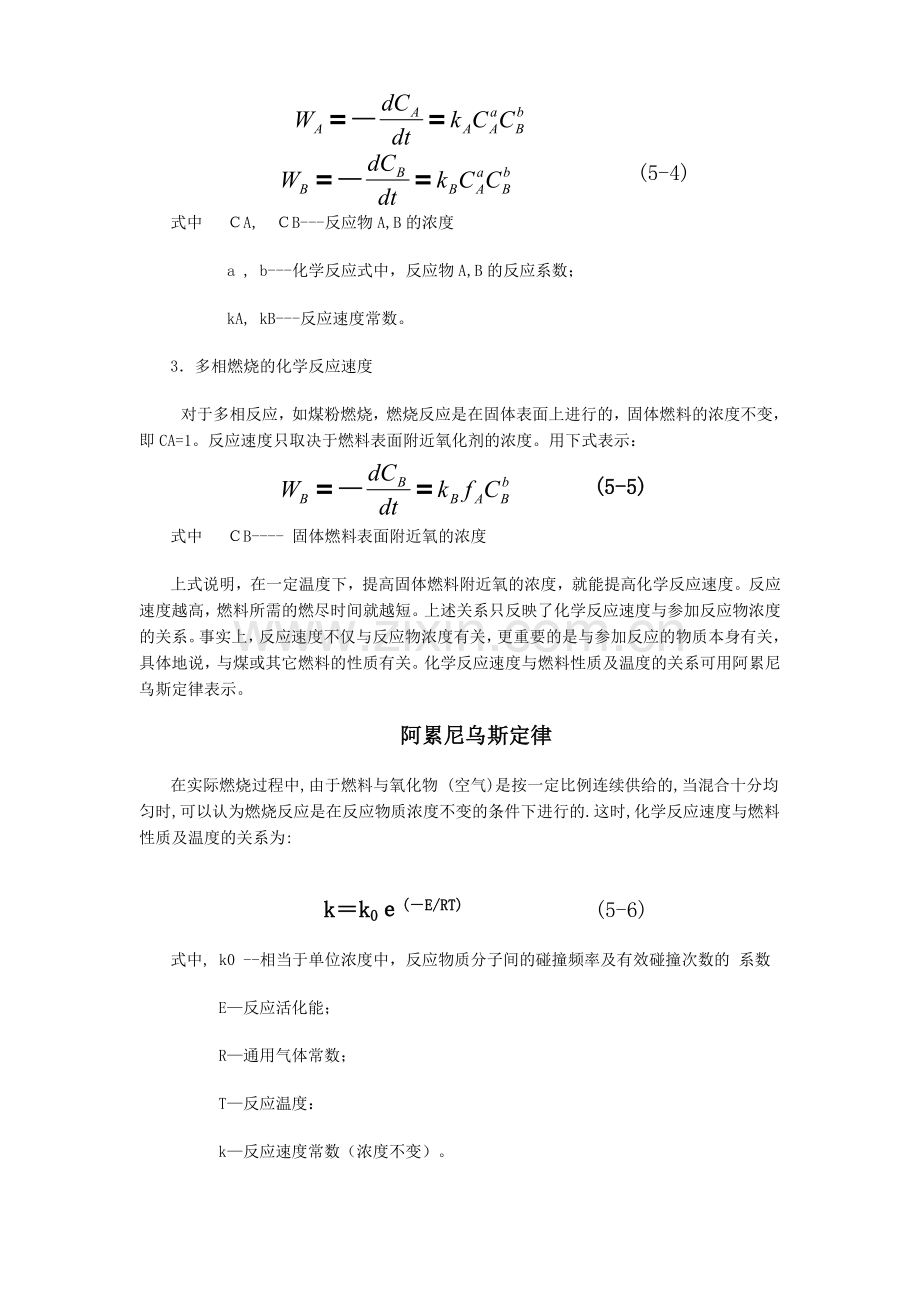

锅炉燃烧理论基础.doc_第2页
第2页 / 共43页
锅炉燃烧理论基础.doc_第3页
第3页 / 共43页
锅炉燃烧理论基础.doc_第4页
第4页 / 共43页
锅炉燃烧理论基础.doc_第5页
第5页 / 共43页
点击查看更多>>
资源描述

1、第一章 锅炉燃烧理论基础第一节 燃烧理论解决问题学习燃烧理论的目的是为了了解认识燃烧过程的本质,掌握燃烧过程的主要规律,以便控制燃烧过程的各个阶段,使其按照人们的要求的速度进行,燃烧理论解决的问题是:(1) 判断各种燃料的着火可能性,分析影响着火的内因条件与外因条件以及着火过程基本原理,保证燃料进入炉内后尽快稳定地着火,保证燃烧过程顺利进行。(2) 研究如何提高燃料的燃烧速度,使一定量的燃料在有限的空间和时间内尽快燃烧,分析影响燃烧速度的内因条件与外因条件,以及燃尽过程的基本原理,提出加速燃烧反应,提高燃烧效率的途径。(3) 燃烧理论来源于生产实践和科学试验。反过来又指示出燃烧技术进步与发展的

2、方向。第二节 质量作用定律-化学反应速度1质量作用定律燃烧是一种发光发热的化学反应。燃烧速度可以用化学反应速度来表示。在等温条件下,化学反应速度可用质量作用定律表示。即反应速度一般可用单位时间,单位体积内烧掉燃料量或消耗掉的氧量来表示。可用下面的式子表示炉内的燃烧反应: = (5-1) (燃料)(氧化剂) (燃烧产物)化学反应速度可用正向反应速度表示,也可用逆向反应速度来表示。即 (5-2) (5-3)2. 质量作用定律的意义质量作用定律说明了参加反应物质的浓度对化学反应速度的影响。其意义是:对于均相反应,在一定温度下,化学反应速度与 参加反应的各反应物的浓度乘积成正比,而各反应物浓度的方次等

3、于化学反应式中相应的反应系数。因此,反应速度又可以表示为: (5-4)式中 A, B-反应物A,B的浓度 a , b-化学反应式中,反应物A,B的反应系数; kA, kB-反应速度常数。3多相燃烧的化学反应速度对于多相反应,如煤粉燃烧,燃烧反应是在固体表面上进行的,固体燃料的浓度不变,即CA=1。反应速度只取决于燃料表面附近氧化剂的浓度。用下式表示: (5-5) 式中 B- 固体燃料表面附近氧的浓度上式说明,在一定温度下,提高固体燃料附近氧的浓度,就能提高化学反应速度。反应速度越高,燃料所需的燃尽时间就越短。上述关系只反映了化学反应速度与参加反应物浓度的关系。事实上,反应速度不仅与反应物浓度有

4、关,更重要的是与参加反应的物质本身有关,具体地说,与煤或其它燃料的性质有关。化学反应速度与燃料性质及温度的关系可用阿累尼乌斯定律表示。阿累尼乌斯定律在实际燃烧过程中,由于燃料与氧化物 (空气)是按一定比例连续供给的,当混合十分均匀时,可以认为燃烧反应是在反应物质浓度不变的条件下进行的.这时,化学反应速度与燃料性质及温度的关系为: kk0(E/RT) (5-6)式中, k0 -相当于单位浓度中,反应物质分子间的碰撞频率及有效碰撞次数的 系数E反应活化能;R通用气体常数;T反应温度:k反应速度常数(浓度不变)。阿累尼乌斯定律说明了燃料本身的“活性”与反应温度对化学反应速度的影响的关系。什么是燃料的

5、“活性”呢?可以简单地理解为燃料着火与燃尽的难易程度。例如,气体燃料比固体燃料容易着火,也容易燃尽。而不同的固体燃料,“活性”也不同,烟煤比无烟煤容易着火,也容易燃尽。因此,燃料的“活性”也表现为燃料燃烧时的反应能力。燃料的“活性”程度可用“活化能”来表示。 第三节 影响化学反应速度的因素质量作用定律和阿累尼乌斯定律指出了影响燃烧反应速度的主要因素是反应物的浓度活化能和反应温度。一反应物浓度的影响虽然认为实际燃烧过程中,参加反应物质的浓度是不变的,但实际上,在炉内各处在燃烧反应的各个阶段中,参加反应的物质的浓度变化很大。在燃料着火区,可燃物浓度比较高,而氧浓度比较低。这主要是为了维持着火区的高

6、温状态,使燃料进入炉内后尽快着火。但着火区如果过分缺氧则着火就会终止,甚至引起爆炸。因此在着火区控制燃料与空气的比例达到一个恰到好处的状态,是实现燃料尽快着火和连续着火的重要条件。反应物浓度对燃烧速度的影响关系比较复杂,将在后面的内容中加以分析。二 活化能对燃烧速度的影响 1活化能概念燃料的活化能表示燃料的反应能力。活化能的概念是根据分子运动理论提出的,由于燃料的多数反应都是双分子反应,双分子反应的首要条件是两种分子必须相互接触,相互碰撞。分子间彼此碰撞机会和碰撞次数很多,但并不是每一个分子的每一次碰撞都能起到作用。如果每一个分子的每一次碰撞都能起到作用,那么即使在低温条件下,燃烧反应也将在瞬

7、时完成。然而燃烧反应并非如此,而是以有限的速度进行。所以提出只有活化分子的碰撞才有作用。这种活化分子是一些能量较大的分子。这些能量较大的分子碰撞所具有的能量足以破坏原有化学键,并建立新的化学键。但这些具有高水平能量的分子是极少数的。要使具有平均能量的分子的碰撞也起作用,必须使他们转变为活化分子,这一转变所需的最低能量称为活化能,用表示。所以活化分子的能量比平均能量要大,而活化能的作用是使活化分子的数目增加。图5-1 表示出活化能的意义。从图可见,要使反应物由变成燃烧产物,参加反应的分子必须首先吸收活化能,使活化分子数目增多,达到活化状态,数目较多的分子产生有效碰撞,发生反应而生成燃烧产物,并放

8、出比1(活化能)更多的能量 2,而燃烧反应的净放热量为。反应过程E2能量 活化状态 E1 E2燃料的活化能对燃烧速度的影响 在一定温度下,某一种燃料的活化能越小,这种燃料的反应能力就越强,而且反应速度随温度变化的可能性就减小,即使在较低的温度下也容易着火和燃尽。活化能愈大的燃料,其反应能力愈差,反应速度随温度的变化也愈大,即在较高的温度下才能达到较大的反应速度,这种燃料不仅着火困难,而且需要在较高的温度下经过较长的时间才能燃尽。燃料的活化能水平是决定燃烧反应速度的内因条件。一般化学反应的活化能大约在 42420kJ/mol,活化能小于42kJ/mol的反应,反应速度极快,以至难于测定。活化能大

9、于420kJ/mol的反应,反应速度缓慢,可认为不发生反应。燃煤的活化能及频率因子可在沉降炉中测定,表5-1是国内四种典型煤种的测定结果。不同的测试仪器所测量的数据差别较大,因此,只有同一仪器测量的数据才具有可比性。煤种daf频率因子活化能%g/(cm2.s.MPa)KJ/mol无烟煤5.1596.8385.212贫煤15.1812.6155.098烟煤33.407.8945.452烟煤41.025.3138.911三温度对燃烧速度的影响温度对化学反应的影响十分显著。随着反应温度的升高,分子运动的平均动能增加,活化分子的数目大大增加,有效碰撞频率和次数增多,因而反应速度加快。对于活化能愈大的燃

10、料,提高反应系统的温度,就能愈加显著地提高反应速度。第一节 热力着火理论 一热力着火理论的实用性煤粉燃烧过程的着火主要是热力着火,热力着火过程是由于温度不断升高而引起的。因为煤粉燃烧速度很快,燃烧时放出的大量热量使炉膛温度升高,而炉温升高促使燃烧速度加快;反应放热增加,又使炉温进一步提高。这样相互作用、反复影响,达到一定温度时,就会发生着火。着火过程有两层意义:一是着火是否可能发生,二是能否稳定着火。只有稳定着火,才能保证燃烧过程持续稳定的进行,否则就可能中途熄火,使燃烧过程中断。在炉膛四周布置的水冷壁直接吸收火焰的辐射热,因而燃料燃烧时放出的热量,同时向周围介质和炉膛壁面散热。这时,要使可燃

11、物着火并连续着火,必须使可燃物升温。二实现稳定着火的两个条件:1、放热量和散热量达到平衡,放热量等于散热量。2、放热速度大于散热速度 如果不具备这两个条件,即使在高温状态下也不能稳定着火,燃烧过程将因火焰熄灭而中断,并不断向缓慢氧化的过程发展。三热力着火过程的特性曲线燃烧室内可燃混合物燃烧放热量为: (5-7)向周围环境散失的热量为: Q2=S(-) (5-8)CO2-煤粉反应表面氧浓度;N-燃烧反应中氧的反应系数;V-可燃混合物的容积;Qr-燃烧反应热;-燃烧反应物温度;-燃烧室壁面温度;-混合物向燃烧室壁面的放热系数;图5-3热力着火过程曲线S-燃烧室壁面面积。点1:缓慢氧化状态点2:着火

12、点,点3:高温燃烧状态点4:熄火点,点5:氧化状态熄火温度Xh总是比着火温度Zh高。着火温度和熄火温度并不是常数,它们随放热条件而变。四煤、煤粉气流和气体燃料的着火温度挥发分大的烟煤,活化能小,反应能力强,着火温度低,即使周围散热条件较强,也容易稳定着火;挥发分很低的无烟煤,活化能大,反应能力低,着火温度最高,需要减小周围散热,维持高温状态,才能稳定着火。表5-3 各种煤的着火温度煤种无烟煤烟煤褐煤着火温度700800400500250450表5-4 煤粉气流中煤粉颗粒的着火温度煤种无烟煤贫煤(Vr=14)烟煤褐煤着火温度1000900650840550表5-5 液体燃料和气体燃料的着火温度燃

13、料高炉煤气发生炉煤气炼焦煤气天然气石油着火温度53053030050053036040010007008009001100Vdaf5152535 着火温度 五锅炉运行中的热力着火分析放热速度与散热速度是相互作用的。在实际炉膛内,当燃烧处于高负荷状态时,由于燃煤量增加,燃烧放热量比较大,而散热量变化不大,因此使炉内维持高温状态。在高负荷运行时,容易稳定着火。当燃烧处于低负荷运行时,由于燃煤量减少,燃烧放热量随之减小,这时相对于单位放热量的散热条件却大为增加,散热速度加快,因此炉内火焰温度与水冷壁表面温度下降,使燃烧反应速度降低,因而放热速度也就变慢,进一步使炉内处于低温状态。在低负荷运行状态下,

14、稳定着火比较困难,因此需要投入助燃油等燃料来稳定着火燃烧。对于低反应能力的无烟煤和劣质烟煤,不但着火困难,而且难于稳燃,因而容易熄火 ”打炮”。从以上分析,可得到提示:(1) 着火和燃烧温度与水冷壁面积、进入炉内的新气流初温度相关。(2) 在炉内可自动到达稳定着火状态,如果点火区的温度与燃料的活性不相适应,就需投入助燃油或采用强化着火的措施。第三节 火焰的传播一火焰传播理论的实用性燃料燃烧过程中,火焰的稳定性与火焰传播速度关系极大。电厂燃烧系统的安全运行也与火焰传播速度关系密切。例如,煤粉管道中某一处着火后,火焰迅速蔓延、扩散,导致制粉系统着火或爆炸。了解火焰传播的知识,有助于掌握燃烧过程的调

15、整要领,对稳定着火非常有用。二层流火焰传播在静止的可燃气体混合物中,缓慢燃烧的火焰传播是依靠导热或扩散使未燃气体混合物温度升高,火焰一层一层的依次着火。火焰传播速度一般为 20100cm/s。三湍流火焰传播 四火焰传播形式1正常的火焰传播(缓慢燃烧)正常的火焰传播是指可燃物在某一局部区域着火后,火焰从这个区域向前移动,逐步传播和扩散出去,这种现象就称为火焰传播。正常的火焰传播过程中,火焰传播速度比较缓慢,约为 13m/s,燃烧室内压力保持不变。炉内煤粉气流正常燃烧的火焰传播就属于正常的火焰传播。2反应速度失去控制的高速爆炸性燃烧炉膛内火焰传播为湍流火焰 ,火焰传播速度很 快。出现爆炸性燃烧时,

16、火焰传播速度极快,达 1000 -3000m/s,温度极高,达 6000;压力极大,达 2026500Pa ( 20.67 )大气压)。爆燃是由于可燃物以极高的速度反应,以至于反应放热来不及散失,因而使温度迅速升高,压力急剧增大。而压力的急剧增大是由于高温烟气的比容比未燃烧的可燃混合物的比容大得多,高温烟气膨胀产生的压力波,使未燃混合物绝热压缩,火焰传播速度迅速提高,以致产生爆炸性燃烧。3正常燃烧向爆炸性燃烧的转变当火焰正常燃烧时,有时会发生响声。此时,如果缩热压缩很弱,不会引起爆炸性燃烧。但当未燃混合物数量增多时,绝热压缩将逐渐增强,缓慢的火焰传播过程就可能自动加速,转变为爆炸性燃烧。五不同

17、燃料的火焰传播速度可燃混合物着火时的火焰传播速度即为着火速度。对于不同的燃料,火焰传播速度的差异很大。气体燃料和液体燃料的火焰传播速度远远大于煤粉气流的火焰传播速度。就煤粉气流本身而言,火焰传播速度的差别也很大。例如,燃用烟煤时的火焰传播速度比贫煤、无烟煤的火焰传播速度要大。因此,烟煤着火后,燃烧比较稳定。六煤粉气流火焰传播速度的影响因素煤粉气流的火焰传播速度受多种因素的影响,其首先决定于燃料中可燃挥发分含量的大小,其次还与水分、灰分、煤粉细度、煤粉浓度和煤粉气流混合物的初温及燃烧温度有关。一般情况下,挥发分大的煤,火焰传播速度快;灰分大的煤火焰传播速度小;水分增大时,火焰传播速度降低。提高煤

18、粉细度时,挥发分析出快,并增加了燃料的反应面积,火焰传播速度可显著提高。提高炉膛温度时,火焰面向周围环境的散热减少,反应速度加快,因而提高了火焰传播速度。锅炉在高负荷运行时,炉膛环境温度较高,容易稳定燃烧;锅炉在低负荷运行时,燃烧放热量减少,冷却散热条件增强,需要加强稳燃措施或增加易燃的液体或气体燃料,来帮助煤粉气流稳定燃烧,其实质是提高火焰传播速度。第七节 链锁反应 气体燃料的燃烧反应速度很高,而且在温度极低(如T0时)的场合下,反应仍可以很高的速度进行。这种反应并不是按化学反应方程式那样一步完成的,也并不需要给反应物质施加能量,使活化分子的数目增多。在气体燃料燃烧反应过程中,可以自动产生一

19、系列活化中心,这些活化中心不断繁殖,使反应进行一系列中间过程,整个燃烧反应就象链一样一节一节传递下去,故称这种反应为链锁反应。链锁反应是一种高速反应。例如当温度超过500时,氢的燃烧就变为爆炸反应。 氢的链锁反应过程:氢分子吸收了极少的活化能,被质点击活后,产生活化中心 ,同时产生游离基 ,便开始下列反应:2222222总的反应平衡式为:322322上式表明,一个氢分子与质点碰撞被击活而吸收活化能后,可以产生三个活化氢原子,而这三个活化氢原子在下一次反应过程中又可以产生九个活化氢原子,以此类推,。这是一种分支链锁反应,其反应速度极快。以至在瞬间即可完成。第八节 煤粉的着火燃烧 煤粉的燃烧过程可

20、由下述过程粗略地描写:煤粉受热,水分析出继续受热,绝大部分挥发分析出,挥发分首先着火引燃焦碳,并继续析出残余的部分挥发分,挥发分与焦碳一道燃尽形成灰渣。 大部分挥发分着火,燃尽时间仅占整个燃烧过程的10,约为0.20.5秒;而焦碳燃尽程度达到98的过程所占的时间很长,约为90,燃尽时间为12.8秒。从燃烧放热量来看,焦碳占煤粉总放热量的 6095。着火过程主要取决于煤中可燃基挥发分的大小,而燃尽过程主要取决于焦碳的燃烧速度。根据实际经验,一般着火时间长的燃料,所需的燃尽时间也相应地比较长。 煤粉着火燃烧过程的细节十分复杂,只能说明几个阶段的主要特征。 煤粉颗粒必须首先吸热升温,热源来自炉内13

21、001600的高温烟气,通过对流、辐射、热传导方式使新鲜燃料受热升温。煤粉颗粒中水分首先析出,燃煤得到干燥,随着水分的蒸发,燃煤温度不断升高。对于不同煤种,大约在120-450的温度范围内,煤中的挥发分析出,挥发分析出后,剩余的固态物形成焦碳。 可燃挥发分气体的着火温度比较低,当氧气供应充足时,大约加热到450550以上就可着火、燃烧,同时释放热量,加热焦碳。焦碳同时从挥发分燃烧的局部高温处和炉内高温烟气区吸收热量,温度升高,当达到焦碳的着火温度时,即着火燃烧,并放出大量热量。 当焦碳大半烧掉之后,内部灰分将对燃尽过程产生影响。其原因是:焦碳粒中内部灰分均匀分布在可燃质中,在焦碳粒从外表面到中

22、心一层一层地燃烧的过程中,外层的内在灰分裹在内层焦碳上,形成一层灰壳,甚至形成渣壳。从而阻碍氧向焦碳表面的扩散,使燃尽时间拖长。因此,灰分对燃尽过程的影响主要表现在内部灰分的作用上,而绝大部分单独存在的外部灰分对可燃层的燃尽不产生直接的妨碍作用。 煤粉气流的着火温度也随煤粉细度而变化,煤粉越细,加热速度越快,越容易着火。这是因为煤粉越细,燃烧反应的表面积越大。所以在煤粉气流燃烧时,细煤粉首先着火。煤粉在炉内的燃烧情况更为复杂。因为煤粉颗粒有粗有细,挥发分析出时,所需的时间也长短不一。当细粒煤粉已进入焦碳燃烧过程,而粗粒煤粉还在析出挥发分。即细的煤粒已经烧完,粗的煤粒才刚刚开始燃烧。实验研究发现

23、,煤粉在炉内的加热升温速度很快,升温速度为(0.51.0)*10 4/S,仅在0.10.2秒的时间内就能达到炉内燃烧时的温度水平1500左右。在这种条件下,挥发分燃烧和焦碳燃烧这两个环节很难截然分开,在很大程度上可能是同时进行的。经验表明,可燃挥发分大的煤,还是比较容易着火和燃尽的,因为挥发分析出燃烧毕竟比焦碳的燃烧迅速得多,而且挥发分析出后可增大焦碳粒子与氧气接触的面积,提高焦碳粒子的反应活性。可燃挥发分仍对煤粉着火起着决定性的作用。煤的挥发分愈多,挥发分着火燃烧时释放的热量也愈多,这样焦碳得到充分加热并增加了与氧气接触的机会,因而燃烧的稳定性也愈高。第九节 碳粒的燃烧图5-5碳粒的低温燃烧

24、图5-5碳粒的低温燃烧一温度低于1200时碳粒表面的燃烧二温度高于1200时碳粒表面的燃烧三 影响碳粒燃烧速度的主要因素1碳粒表面上进行的化学反应速度2氧向碳粒表面的扩散速度四碳粒燃烧的动力区、扩散区、过渡区1动力区:温度低于9001000时,化学反应速度小于氧气向碳粒表面的扩散速度,氧气的供应十分充足,提高扩散速度对燃烧速度影响不大,燃烧速度取决于温度。2扩散区:温度高于1200时,化学反应速度大于氧气向碳粒表面的扩散速度,以至于扩散到碳粒表面的氧气立刻被消耗掉,碳粒表面处的氧浓度接近于0,提高温度对燃烧速度影响不大,燃烧速度取决于氧气向碳粒表面的扩散速度。3过渡区:介于动力区和扩散区之间,

25、提高温度和提高扩散速度都可以提高燃烧速度。若扩散速度不变,只提高温度,燃烧过程向扩散区转化;若温度不变,只提高扩散速度,燃烧过程向动力区转化。五碳粒燃烧的动力区、扩散区、过渡区模型分析在碳粒表面上发生反应的氧量扩散气流向表面输送的氧量,即可利用化学反应速度和气流的扩散速度表示燃烧速度: kCks(CoC)式中:k反应速度常数;Co、C气流中和反应表面氧浓度;ks扩散速度系数,与气流的相对速度成正比,与粒子直径成反比。 kz-考虑了扩散和化学反应后,燃烧反应的总速度常数; 当 时,kzk,燃烧处于动力区; 当 时,kzks,燃烧处于扩散区。第六章 燃烧设备第一节 直流煤粉燃烧器一煤粉燃烧器的作用

26、煤粉燃烧器是燃煤锅炉燃烧设备的主要部件。其作用是:(1) 向炉内输送燃料和空气;(2) 组织燃料和空气及时、充分的混合;(3) 保证燃料进入炉膛后尽快、稳定的着火,迅速、完全的燃尽。在煤粉燃烧时,为了减少着火所需的热量,迅速加热煤粉,使煤粉尽快达到着火温度,以实现尽快着火。故将煤粉燃烧所需的空气量分为一次风和二次风。一次风的作用是将煤粉送进炉膛,并供给煤粉初始着火阶段中挥发分燃烧所需的氧量。二次风在煤粉气流着火后混入,供给煤中焦炭和残留挥发分燃尽所需的氧量,以保证煤粉完全燃烧。直流燃烧器通常由一列矩形喷口组成。煤粉气流和热空气从喷口射出后,形成直流射流。二直流煤粉燃烧器的类型直流煤粉燃烧器的一

27、、二次风喷口的布置方式大致上有两种类型。一类适用于燃烧容易着火的煤,如烟煤、挥发分较高的贫煤以及褐煤。这类燃烧器的一、二次风喷口通常交替间隔排列,相邻两个喷口的中心间距较小。因一次风携带的煤粉比较容易着火,故希望在一次风中煤粉着火后及时、迅速地和相邻二次风喷口射出的热空气混合。这样,在火焰根部不会因为缺乏空气而燃烧不完全,或导致燃烧速度降低。因而沿高度相间排列的二次风喷口的风量分配就接近均匀。二次风分级风一次风二次风图6-2分级配风图一次风二次风二次风图6-1直流喷燃器配风图2一次风集中布置的分级配风直流式燃烧器适用于燃烧着火比较困难的煤,如贫煤、无烟煤或劣质煤。这种燃烧器的特点是:几个一次风

28、喷口集中布置在一起,一、二次风喷口中心间距较大。 由于一次风中携带的煤粉着火比较困难,一、二次风的混合过早,会使火焰温度降低,引起着火不稳定。为了维持煤粉火焰的稳定着火,希望推迟煤粉气流与二次风的混合,所以进一步将二次风分为先后两批送入着火后的煤粉气流中,这种配风方式称为分级配风。 分级配风的目的是:在燃烧过程不同时期的各个阶段,按需要送入适量空气,保证煤粉既能稳定着火、又能完全燃烧。(1)一次风集中布置的特点使着火区保持比较高的煤粉浓度,以减少着火热;燃烧放热比较集中,使着火区保持高温燃烧状态,适用于难燃煤;煤粉气流刚性增强,不易偏斜贴墙。同时,卷吸高温烟气的能力加强。(2) 一次风集中布置

29、的问题着火区煤粉高度集中,可能造成着火区供氧不足,延缓燃烧进程;一次风喷嘴附近为高温区,喷嘴易变形,使喷嘴出口附近气流速度分布不均,容易出现空气、煤粉分层现象。为了消除这种现象,有时将一次风分割成多股小射流,使气流扰动增强,提高着火的稳定性。一次风喷口附近处于高温,且一次风速较低,喷口易烧坏。为了冷却一次风喷口,可在一次风喷口上加装夹心风或周界风。当然,夹心风或周界风也可增强一次风气流卷吸高温烟气的能力。三四角布置直流燃烧器的工作原理直流喷燃器四角切圆燃烧直流燃烧器一般布置在炉膛四角上。煤粉气流在射出喷口时,虽然是直流射流,但当四股气流到达炉膛中心部位时,以切圆形式汇合,形成旋转燃烧火焰,同时

30、在炉膛内形成一个自下而上的旋涡状气流。直流燃烧器的工作过程:(1) 煤粉气流卷吸高温烟气而被加热的过程;(2) 射流两侧的补气及压力平衡过程;(3) 煤粉气流的着火过程;(4) 煤粉与二次风空气的混合过程;(5) 气流的切圆旋转过程;(6) 焦碳的燃尽过程。图6-4直流喷燃器烟气卷吸上述几个过程虽然有先后顺序或某几个过程同时进行,但各过程之间的相互影响是十分显著的。主气流卷吸高温烟气的过程从燃烧器喷口射出的气流仍然保持着高速流动。由于气流的紊流扩散,带动周围的热烟气一道向前流动,这种现象叫“卷吸”。由于“卷吸”,射流不断扩大,不断向四周扩张。同时,主气流的速度由于衰减而不断减小。正是由于射流的

31、这种“卷吸”作用,将高温烟气的热量源源不断地运输给进入炉内的新煤粉气流,煤粉气流才得到不断加热而升温,当煤粉气流吸收足够的热量并达到着火温度后,便首先从气流的外边缘开始着火,然后火焰迅速向气流深层传播,达到稳定着火状态。3.邻角气流的撞击点燃作用在切圆燃烧炉中,四股气流具有“自点燃”作用。即煤粉气流向火的一侧受到上游邻角高温火焰的直接撞击而被点燃。这是煤粉气流着火的主要条件。背火的一侧也卷吸炉墙附近的热烟气,但这部分卷吸获得的热量较少,此外,一次风与二次风之间也进行着少量的过早混合,但这种混合对着火的影响不大。4.煤粉气流接受辐射加热 煤粉气流着火的热源部分来自炉内高温火焰的辐射加热,但着火的

32、主要热源来自卷吸加热,约占总着火热源的6070%。 5.热源不足时的着火 当煤粉气流没有足够的着火热源时,虽然局部的煤粉通过加热也可达到着火温度,并在瞬间着火,但这种着火不能稳定进行,即着火后还容易灭火。这样的着火极易引起爆燃,因而是一种十分危险的着火工况。6煤粉气流从着火到燃尽的各阶段煤粉气流在正常燃烧时,一般在距离喷口0.51.0米处开始着火,在离开喷口12米的范围内,煤粉中大部分挥发分析出并烧完,此后是焦炭和剩余挥发份的燃烧,需要延续1020米甚至更长的距离。当燃料到达炉膛出口处时,燃料中98以上的可燃物可以完全燃尽。四四角切圆燃烧的气流偏斜采用四角燃烧方式的锅炉,运行中容易发生气流偏斜

33、而导致火焰贴墙,引起结渣以及燃烧不稳定现象。1.邻角气流的撞击是气流偏斜的主要原因射流自燃烧器喷口射出后,由于受到上游邻角气流的直接撞击,撞击点愈接近喷口,射流偏斜就愈大;撞击动量愈大,气流偏斜就愈严重。射流两侧“补气”条件的影响四角切圆燃烧的气流偏斜射流自喷口射出后仍然保持着高速流动,射流两侧的烟气被卷吸着一道前进,射流两侧的压力就随着降低,这时,炉膛其它地方的烟气就纷纷赶来补充,这种现象称为“补气”。如果射流两侧的补气条件不同,就会在射流两侧形成压差。向火面的一侧受到邻角气流的撞击,补气充裕,压力较高;而背火面的一侧补气条件差,压力较低。这样,射流两侧就形成了压力差,在压力差的作用下,射流

34、被迫向炉墙偏斜,甚至迫使气流贴墙,引起结渣。3.燃烧器的高宽比(hr/b)对射流弯曲变形影响较大燃烧器的高宽比值愈大,射流形状愈宽而薄,其“刚性”就愈差,因而,射流愈容易弯曲变形。 图6-6压力平衡在大容量锅炉上,由于燃煤量显著增大,燃烧器的喷口通流面积也相应增大,所以喷口数量必然增多。为了避免气流变形和减小燃烧器区域水冷壁的热负荷,将燃烧器沿高度方向拉长,并把喷口沿高度分成23组,每组的高宽比不超过6,相邻两组喷口间留有空档,空档相当于一个压力平衡孔,用来平衡射流两侧的压力,防止射流向压力低的一侧弯曲变形。当燃烧器多层布置时对旋涡直径的影响较大上层气流不断的被卷吸到下层气流中,加上气流受热膨

35、胀的影响,使气流容积流量增大,旋涡直径相应增大,一般可使实际切圆直径膨胀到假想切圆直径的78倍。五切圆直径炉内四股气流的相互作用,不仅影响到气流偏斜程度,也影响到假想切圆直径。而切圆直径又影响着气流贴墙、结渣情况和燃烧稳定性。此外,还影响着汽温调节和炉膛容积中火焰的充满程度。当锅炉 燃用的煤质变化较大时,切圆直径的调整十分重要。当切圆直径较大时,上游邻角火焰向下游煤粉气流的根部靠近,煤粉的着火条件较好。这时炉内气流旋转强烈,气流扰动大,使后期燃烧阶段可燃物与空气流的混合加强,有利于煤粉的燃尽。切圆直径过大,也会带来下述的问题:(1) 火焰容易贴墙,引起结渣;(2) 着火过于靠近喷口,容易烧坏喷

36、口;(3) 火焰旋转强烈时,产生的旋转动量矩大,同时因为高温火焰的粘度很大,到达炉膛出处,残余旋转较大,这将使炉膛出口烟温分布不均匀程度加大,因而既容易引起较大的热偏差,也可能导致过热器结渣,还可能引起过热器超温。在大容量锅炉上为了减轻气流的残余旋转和气流偏斜,假想切圆直径有减小的趋势,对于300锅炉,切圆直径一般设计为700mm1000mm。同时,适当增加炉膛高度或采用燃烧器顶部消旋二次风(一次风和下部二次风正切圆布置,顶部二次风反切圆布置),对减弱气流的残余旋转,减轻炉膛出口的热偏差有一定的作用,但还不可能完全消除。当然,切圆直径也不能过小,否则容易出现对角气流对撞,火焰推迟,四角火焰的“

37、自点燃”作用减弱,燃烧不稳定,燃烧不完全,炉膛出口烟温升高一系列不良现象,影响锅炉安全运行。或者给锅炉运行调节带来许多困难。六一次风与二次风在锅炉燃烧设备和煤质一定的条件下,一次风与二次风的调节就成为决定着火和燃尽过程的关键。一次风与二次风的工作参数用风量、风速和风温来表示。1一次风量一次风量主要取决于煤质条件。当锅炉燃用的煤质确定时,一次风量对煤粉气流着火速度和着火稳定性的影响是主要的。一次风量愈大,煤粉气流加热至着火所需的热量就越多,即着火热愈多。这时,着火速度就愈慢,因而,距离燃烧器出口的着火位置延长,使火焰在炉内的总行程缩短,即燃料在炉内的有效燃烧时间减少,导致燃烧不完全。显然,这时炉

38、膛出口烟温也会升高,不但可能使炉膛出口的受热面结渣,还会引起过热器或再热器超温等一系列问题,严重影响锅炉安全经济运行。对于不同的燃料,由于它们的着火特性的差别较大,所需的一次风量也就不同。应在保证煤粉管道不沉积煤粉的前提下,尽可能减小一次风量。对一次风量的要求: 满足煤粉中挥发分着火燃烧所需的氧量,满足输送煤粉的需要。如果同时满足这两个条件有矛盾,则应首先考虑输送煤粉的需要。例如,对于贫煤和无烟煤,因挥发分含量很低,如按挥发分含量来决定一次风量,则不能满足输送煤粉的要求,为了保证输送煤粉,必须增大一次风量。但因此却增加了着火的困难,这又要求加强快速与稳定着火的措施,即提高一次风温度,或采用其它

39、稳燃措施。一次风量通常用一次风量占总风量的比值表示,称为一次风率。一次风率的推荐值列于表6-1。表6-1 一次风率的推荐值煤种无烟煤贫煤烟煤烟煤褐煤daf20%30%30%乏气送粉2025253025352045热风送粉152020252025254040452一次风速在燃烧器结构和燃用煤种一定时,确定了一次风量就等于确定了一次风速。一次风速不但决定着火燃烧的稳定性,而且还影响着一次风气流的刚度。一次风速过高,会推迟着火,引起燃烧不稳定,甚至灭火。任何一种燃料着火后,当氧浓度和温度一定时,具有一定的火焰传播速度。当一次风速过高,大于火焰传播速度时,就会吹灭火焰或者引起“脱火”。即便能着火,也可

40、能产生其它问题。因为较粗的煤粉惯性大,容易穿过剧烈燃烧区而落下,形成不完全燃烧。有时甚至使煤粉气流直冲对面的炉墙,引起结渣。一次风速过低,对稳定燃烧和防止结渣也是不利的。原因在于:(1) 煤粉气流刚性减弱,易弯曲变形,偏斜贴墙,切圆组织不好,扰动不强烈,燃烧缓慢;(2) 煤粉气流的卷吸能力减弱,加热速度缓慢,着火延迟;(3) 气流速度小于火焰传播速度时,可能发生“回火”现象,或因着火位置距离喷口太近,将喷口烧坏;(4) 易发生空气、煤粉分层,甚至引起煤粉沉积、堵管现象;(5) 引起一次风管内煤粉浓度分布不均,从而导致一次风射出喷口时,在喷口附近出现煤粉浓度分布不均的现象,这对燃烧也是十分不利的

41、。四角布置燃烧器配风风速的推荐值列于表5-2。煤种无烟煤贫煤烟煤褐煤一次风速m/s2025203025352540二次风速m/s4055455540604060三次风速m/s50605560354535453一次风温一次风温对煤粉气流的着火、燃烧速度影响较大。提高一次风温,可降低着火热,使着火位置提前。运行实践表明,提高一次风温还能在低负荷时稳定燃烧。有的试验发现,当煤粉气流的初温从20提高到300时,着火热可降低60%左右。提高一次风气流的温度对煤粉着火十分有利。因此,提高热风温度是提高煤粉着火速度和着火稳定性的必要措施之一。我国电厂在燃用无烟煤时,为了使煤粉气流的初温尽可能接近300,热空

42、气温度提高到350420。根据煤质挥发分含量的大小,一次风温既应满足使煤粉尽快着火,稳定燃烧的要求,又应保证煤粉输送系统工作的安全性。一次风温超过煤粉输送的安全规定时,就可能发生爆炸或自燃。当然,一次风温太低对锅炉运行也不利。除了推迟着火,燃烧不稳定和燃烧效率降低之外,还会导致炉膛出口烟温升高,引起过热器超温或汽温升高。4二次风量及二次风速煤粉气流着火后,二次风的投入方式对着火稳定性和燃尽过程起着重要作用。对于大容量锅炉尤其要注意二次风穿透火焰的能力。当燃用的煤质一定时,一次风量就被确定了,这时二次风量随之确定。对于已经运行的锅炉,由于燃烧器喷口结构未变,故二次风速只随二次风量变化。二次风是在

43、煤粉气流着火后混入的。由于高温火焰的粘度很大,二次风必须以很高的速度才能穿透火焰,以增强空气与焦碳粒子表面的接触和混合,故通常二次风速比一次风速提高一倍以上。配风方式不仅影响燃烧稳定性和燃烧效率,还关系到结渣、火焰中心高度的变化、炉膛出口烟温的控制。从而,进一步影响过热汽温与再热汽温。5二次风温从燃烧角度看,二次风温愈高,愈能强化燃烧,并能在低负荷运行时增强着火的稳定性。但是二次风温的提高受到空气预热器传热面积的限制,传热面积愈大,金属耗量就愈多,不但增加投资,而且将使预热器结构庞大,不便布置。表5-3 热风温度的推荐数值燃料无烟煤贫煤褐煤(热风)褐煤(烟气)烟煤热风温度380430330380350380300350280350七三次风、周界风、夹心风1三次风在中储式制粉系统中,细粉分离器将煤粉和输送煤粉的空分离后,形成乏气。乏气中带有10%的细煤粉。这部分乏气一般送入炉膛燃烧,形成三次风。三次风的特点是温度低,水分大,煤粉细。运行经验证明,三次风对燃烧有明显的不利影响。在
