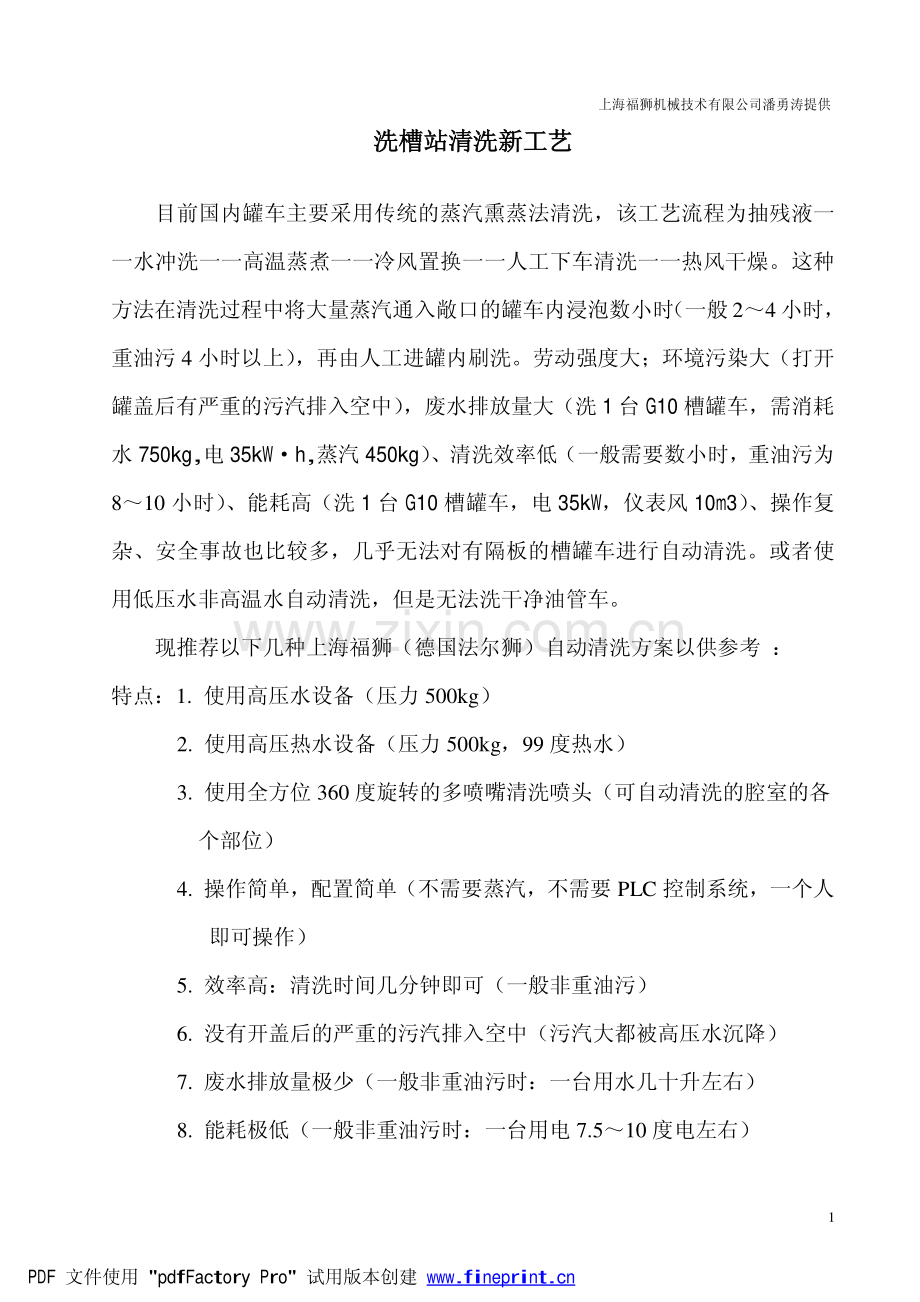

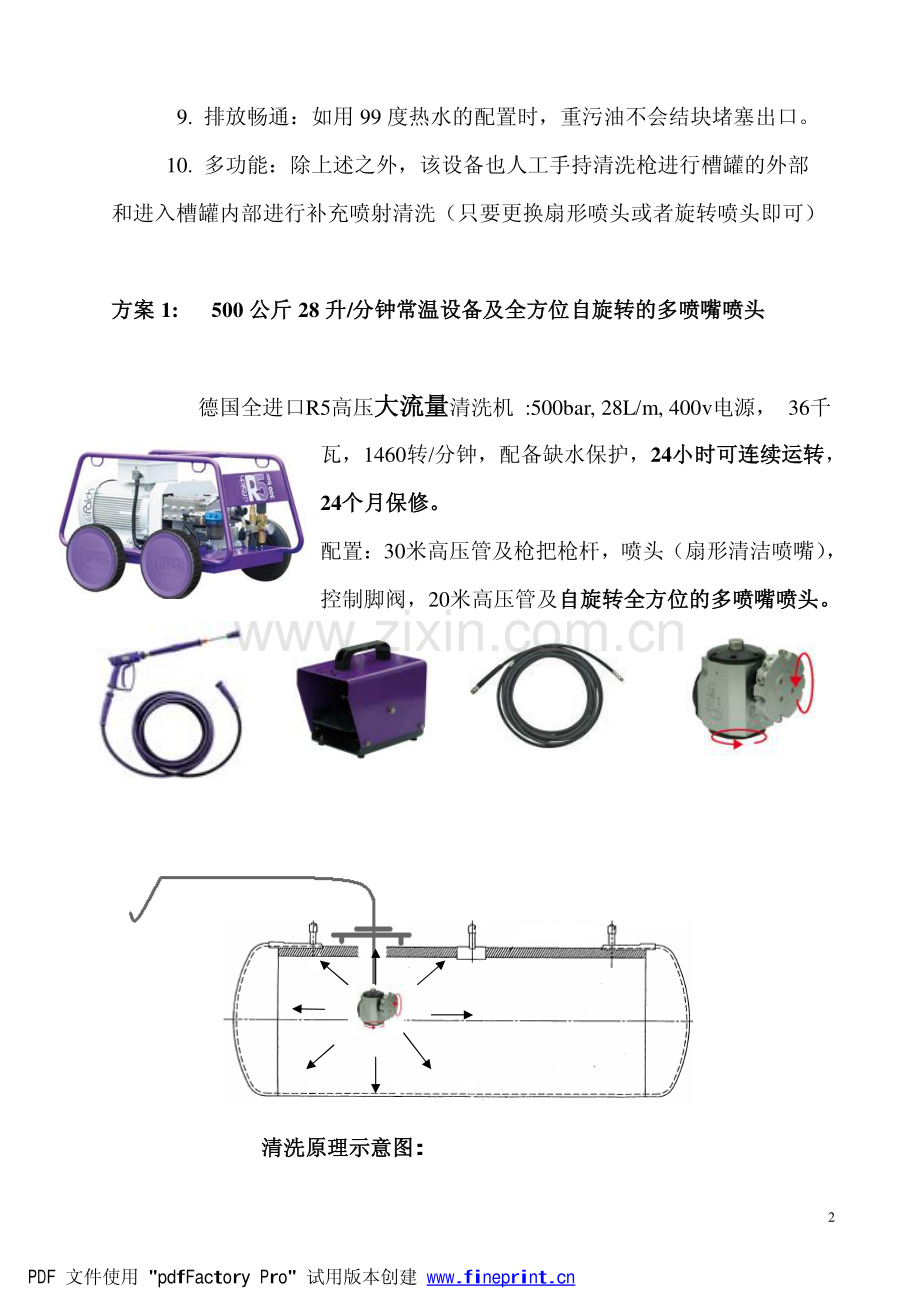

1 上海福狮机械技术有限公司潘勇涛提供 洗槽站清洗新工艺洗槽站清洗新工艺 目前国内罐车主要采用传统的蒸汽熏蒸法清洗，该工艺流程为抽残液一一水冲洗一一高温蒸煮一一冷风置换一一人工下车清洗一一热风干燥。这种方法在清洗过程中将大量蒸汽通入敞口的罐车内浸泡数小时（一般 24 小时，重油污 4 小时以上），再由人工进罐内刷洗。劳动强度大；环境污染大（打开罐盖后有严重的污汽排入空中），废水排放量大（洗 1 台 G10 槽罐车，需消耗水 750kg,电 35kWh,蒸汽 450kg）、清洗效率低（一般需要数小时，重油污为810 小时）、能耗高（洗 1 台 G10 槽罐车，电 35kW，仪表风 10m3）、操作复杂、安全事故也比较多，几乎无法对有隔板的槽罐车进行自动清洗。或者使用低压水非高温水自动清洗，但是无法洗干净油管车。现推荐以下几种上海福狮（德国法尔狮）自动清洗方案以供参考：特点：1.使用高压水设备（压力 500kg）2.使用高压热水设备（压力 500kg，99 度热水）3.使用全方位 360 度旋转的多喷嘴清洗喷头（可自动清洗的腔室的各 个部位）4.操作简单，配置简单（不需要蒸汽，不需要 PLC 控制系统，一个人 即可操作）5.效率高：清洗时间几分钟即可（一般非重油污）6.没有开盖后的严重的污汽排入空中（污汽大都被高压水沉降）7.废水排放量极少（一般非重油污时：一台用水几十升左右）8.能耗极低（一般非重油污时：一台用电 7.510 度电左右）PDF 文件使用 pdfFactory Pro 试用版本创建 2 9.排放畅通：如用 99 度热水的配置时，重污油不会结块堵塞出口。10.多功能：除上述之外，该设备也人工手持清洗枪进行槽罐的外部 和进入槽罐内部进行补充喷射清洗（只要更换扇形喷头或者旋转喷头即可）方案方案 1:500 公斤公斤 28 升升/分钟常温设备及全方位自旋转的多喷嘴喷头分钟常温设备及全方位自旋转的多喷嘴喷头 德国全进口R5高压大流量大流量清洗机:500bar,28L/m,400v电源，36千瓦，1460转/分钟，配备缺水保护，24小时可连续运转小时可连续运转，24个月保修。个月保修。配置：30米高压管及枪把枪杆，喷头（扇形清洁喷嘴），控制脚阀，20米高压管及自旋转全方位的多喷嘴喷头。自旋转全方位的多喷嘴喷头。清洗原理示意图清洗原理示意图:PDF 文件使用 pdfFactory Pro 试用版本创建 3 一台加热器，可瞬间加热至 60 度 方案方案 1:高压热水自动高压热水自动清洗（清洗（全方位自旋转的多喷嘴喷头全方位自旋转的多喷嘴喷头）完全替代传统的蒸汽完全替代传统的蒸汽(无锅炉无锅炉)500公斤公斤 28升升/分分 99千瓦热水设备及千瓦热水设备及全方位自旋全方位自旋 转的多喷嘴喷头转的多喷嘴喷头德国全进口 R5+H99 高压热水清洗 机 500bar,28L/m,400v 电源，36 千瓦，1460 转/分 钟,一台 99 千瓦加热器。配备缺水保护，24 小时小时 可连续运转，可连续运转，24 个月保修个月保修。配置：30 米高压管及枪把枪杆，喷头（扇形清洁喷嘴），控制 脚阀 20 米高压管及全方位自旋转的多喷嘴喷头全方位自旋转的多喷嘴喷头 清洗说明：清洗说明：设备配置扇形喷嘴持枪操作系统，可以对槽罐车内外部进行深度清洁。PDF 文件使用 pdfFactory Pro 试用版本创建 4 槽罐车内部清洗槽罐车内部清洗：采用脚阀作为开关控制，安全可靠。清洗采用高压硬管接上一个全方位全方位 360 度自旋转喷头度自旋转喷头，另外再用一个盖板固定该高压硬管，由此通过人孔插入槽罐中部；清洗机输出压力 400 公斤的高温(约 70 度)高压水被喷头射向罐内四壁，依靠高温(约70度)高压的射击力完成热水自动清洗热水自动清洗。特点：可以完全替代传统的蒸汽清洗可以完全替代传统的蒸汽清洗，采用每分钟 28 升水量，99 千瓦加热单元可将 500 公斤水瞬间加热到 70 度左右进行热水清洗（进水 20C），全方位喷头射程大，360 度全方位清洗，槽罐车顶部基本能通过自动清洗完成（810 分钟分钟可以清洗一台30 吨吨 C10 重油介质槽罐车重油介质槽罐车）如有必要，在自动清洗后可手持枪进行人工清洗（只要更换扇形喷头或者旋转喷头即可）。一台一台 30 吨重油介质槽罐车清洗消耗：耗电：吨重油介质槽罐车清洗消耗：耗电：4 5 度度=4 5 元元 耗柴油：耗柴油：1.1 1.4 升升=7.7 9.8 元元 耗水：耗水：0.224 0.28 吨吨=0.9 1.12 元元 方案方案 2:高温高温 98-155 度以上替代蒸汽锅炉清洗（度以上替代蒸汽锅炉清洗（全方位自旋转的多喷嘴喷全方位自旋转的多喷嘴喷头头）500 公斤公斤 28 升升/分，两台分，两台 99 千瓦热水设备及千瓦热水设备及全方位自旋转的全方位自旋转的多喷嘴喷头，多喷嘴喷头，德国全进口 R5+H99 高压热水清洗机 500bar,28L/m,400v 电 源，36 千瓦，1460 转/分钟,两台 99 千瓦加热器（夏天可考虑只使用一台）。配备缺水保护，24 小时可连续运转，小时可连续运转，24 个月保修个月保修。两台加热器，可瞬间加热至 90 度以上 PDF 文件使用 pdfFactory Pro 试用版本创建 5 配置：30 米高压管及枪把枪杆，喷头（扇形清洁喷嘴），控制脚阀，20 米高压管及全方位自旋转的多喷嘴喷头全方位自旋转的多喷嘴喷头 槽罐车内部清洗槽罐车内部清洗：采用脚阀作为开关控制，安全可靠。清洗采用高压硬管接上一个全方位全方位 360 度自旋转喷头度自旋转喷头，另外再用一个盖板固定该高压硬管，由此通过人孔插入槽罐中部；清洗机输出压力 400 公斤的高温高压水被喷头射向罐内四壁，依靠高温高压的射击力完成 99 度以上的热水自动清洗热水自动清洗。特点：1.可以完全替代传统的蒸汽清洗可以完全替代传统的蒸汽清洗，采用每分钟 28 升水量，198 千瓦加热单元可将 500 公斤水瞬间加热到 99 度进行热水清洗（进水 20C），老鼠头喷射-射程大，360 度全方位清洗，槽罐车顶部基本能通过自动清洗完成（6-8 分钟分钟可以清洗一台30 吨吨 C10 重油介质槽罐车重油介质槽罐车）如有必要，在自动清洗后可手持枪进行人工清洗（只要更换扇形喷头或者旋转喷头即可）。2.该设备可生产高温达到 155 度的蒸汽，使用户可以灵活进行选择，可以再紧急需求时，解决蒸汽短缺的困难。一台一台 30 吨重油介质槽罐车清洗消耗：耗电：吨重油介质槽罐车清洗消耗：耗电：3 4 度度=3 4 元元 耗油：耗油：1.4 1.8 升升=9.8 12.6 元元 耗水：耗水：0.224 0.28 吨吨=0.9 1.12 元元 脚踏开关脚踏开关：两边分别连接高压耐热水管和全全PDF 文件使用 pdfFactory Pro 试用版本创建 6 方位方位 360 度自旋转喷头度自旋转喷头，通过脚踩开关即可操作全方位全方位 360 度自旋转喷头度自旋转喷头进行清洗，不需要任何PLC等控制系统，操作简单，可靠性强。上海福狮机器技术有限公司潘勇涛提供 提供 500 公斤 99 度高压热水 脚踩启动清洗 全方位全方位 360 度自旋转喷头度自旋转喷头进行清洗 PDF 文件使用 pdfFactory Pro 试用版本创建
