产品说明文件

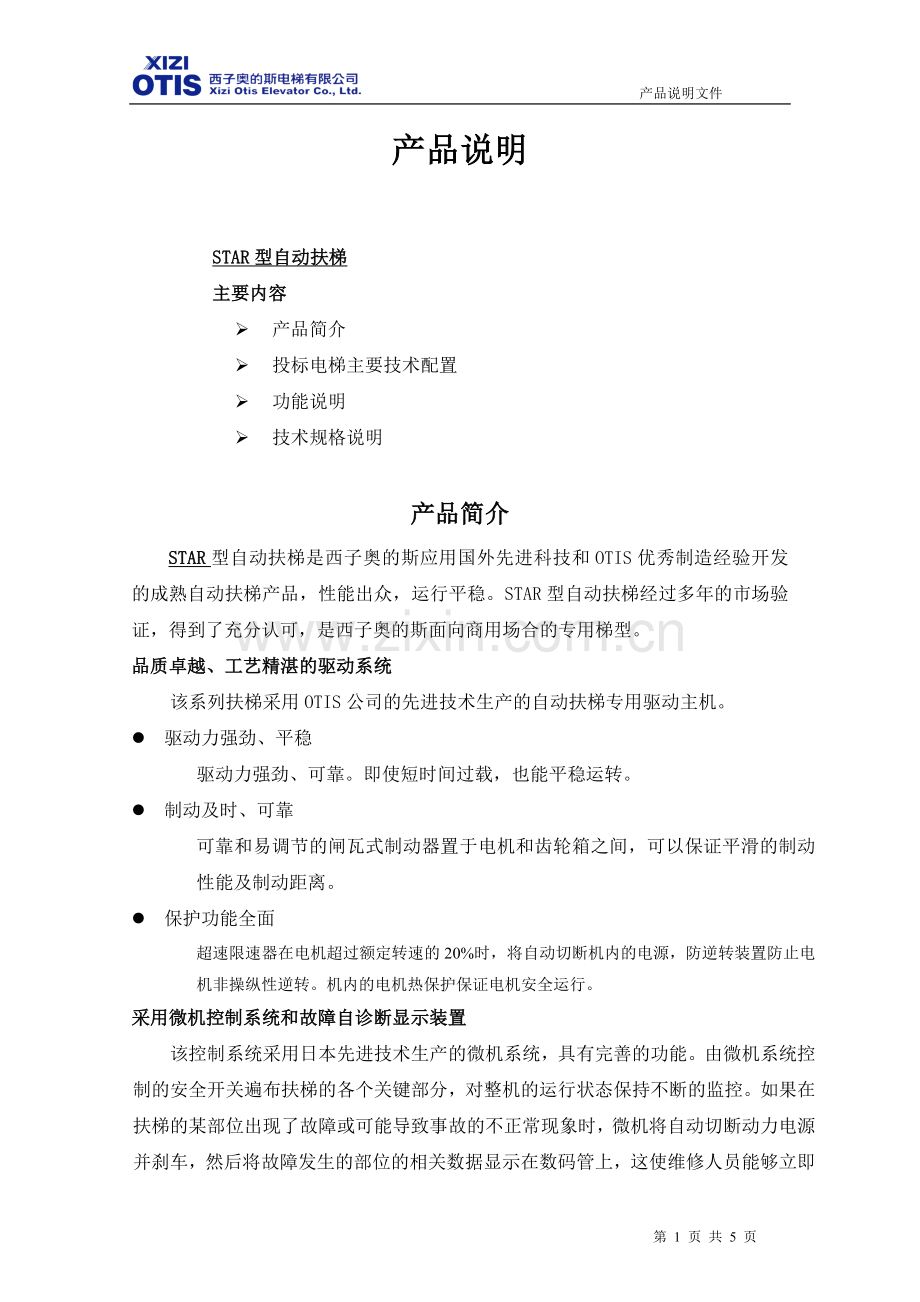

产品说明

STAR型自动扶梯
主要内容
Ø 产品简介
Ø 投标电梯主要技术配置
Ø 功能说明
Ø 技术规格说明

产品简介
STAR型自动扶梯是西子奥的斯应用国外先进科技和OTIS优秀制造经验开发的成熟自动扶梯产品，性能出众，运行平稳。STAR型自动扶梯经过多年的市场验证，得到了充分认可，是西子奥的斯面向商用场合的专用梯型。
品质卓越、工艺精湛的驱动系统
该系列扶梯采用OTIS公司的先进技术生产的自动扶梯专用驱动主机。
l 驱动力强劲、平稳
驱动力强劲、可靠。即使短时间过载，也能平稳运转。
l 制动及时、可靠
可靠和易调节的闸瓦式制动器置于电机和齿轮箱之间，可以保证平滑的制动性能及制动距离。
l 保护功能全面
超速限速器在电机超过额定转速的20%时，将自动切断机内的电源，防逆转装置防止电机非操纵性逆转。机内的电机热保护保证电机安全运行。
采用微机控制系统和故障自诊断显示装置
该控制系统采用日本先进技术生产的微机系统，具有完善的功能。由微机系统控制的安全开关遍布扶梯的各个关键部分，对整机的运行状态保持不断的监控。如果在扶梯的某部位出现了故障或可能导致事故的不正常现象时，微机将自动切断动力电源并刹车，然后将故障发生的部位的相关数据显示在数码管上，这使维修人员能够立即找到故障部位，方便了维修，减少了因故停机的时间。
结构稳定的桁架
扶梯的自重和所有乘客的重量都通过桁架支撑，因此桁架的结构和性能直接影响整个扶梯的运行状况和乘客的安危。该型扶梯采用与国际先进水平接轨的新型方管式桁架。方管的力学性能（包括抗弯性，抗拉性和抗振性）都优于角钢。方管式桁架良好的刚性，保证扶梯在长时间重负荷下稳定的运行，并能延长扶梯使用寿命。
性能稳定的自动润滑系统
为保证链条滚轮在运行时低噪音、低振动，并延长链条滚轮的使用寿命，该系列扶梯采用微机控制的自动润滑系统。由微机控制的油泵定时为整部扶梯的各个重要部位添加定量的润滑油，克服了国内大多数厂家在扶梯上使用专职人员操纵进行加油的半自动润滑系统。避免了因人为原因达不到预期的效果以及加油量难以控制的缺点。
完善的安全系统
该型扶梯采用了全面的安全防护措施，基本上杜绝了各种意外情况的发生。
标准安全装置

1
工作制动器，闸瓦式，集成于主机
2
NRD，防非操纵逆转装置(电子式)
3
扶手入口保护装置
4
梳齿安全保护装置
5
梯级传送链松断保护装置
6
梯级塌陷和滚轮破裂安全保护装置
7
电子式超速限速装置
8
主机热保护
9
主回路断路开关
10
错断相保护装置
11
热保护器
12
接地系统
13
检修插座(上下平层)
14
检修盒
15
梯级运行隔离板
16
梯级丢失检测(电子式)
17
前沿板打开检测装置

可靠的梯路系统
采用镀锌导轨，高强度耐磨性良好的聚氨脂滚轮和高强度板式链，负载能力大，抗腐蚀能力强，使用寿命长。

STAR扶梯主要技术配置
序号
内 容
主要技术配置
1
驱动系统
西子奥的斯最新研制的卧式布局主机，高效斜齿轮减速箱传动（EM-H1）
2
控制系统
1. OTIS成熟的微电脑控制系统
2. 控制柜位于桁架上端部
3. 上、下平层操纵盒；
3
桁架系统
采用优质矩形方管焊接，结构自重轻，刚性好。
4
扶手系统

1. 驱动方式 ：扶手带采用大摩擦轮驱动方式；
2. 扶手导轨 ：黑色喷涂碳钢板
3. 扶手入口 ：奥的斯独有的一体式铝合金结构，外形更加典雅，同时也更为安全可靠；
4. 扶手带 ：优质合资扶手带；
5. 扶手栏板 ：无色透明钢化玻璃；
6. 扶手 ：苗条型；
5
梯路系统
1. 梯路导轨 ：上下曲线导轨采用“一体化”结构，直线段主副导轨采用优质镀锌导轨；
2. 梯级驱动链：采用高强度的板式链，耐油、耐磨的进口聚胺脂滚轮，适合人多、流量大的场合使用；
3. 梯级形式 ：不锈钢梯级，经过黑色电泳漆、齿顶磨光、防滑处理。梯级副轮采用双面密封轴承、德国进口聚胺脂材料，性能稳定，外形美观，安全可靠；
6
附加装置
1. 维修安全护栏 ；
2. 维修工具箱；
3. 图形化安全指示标签；
4. 扶手带防静电滚轮；
5. 梯级防静电刷；
6. 下机房用踏阶；
7
其它
1. 前沿踏板 ：铝合金型材前沿板，更防滑，耐磨，更具立体感；
2. 内外盖板 ：采用发纹不锈钢材质，扶梯表面更加耐磨、耐腐蚀；
3. 润滑装置 ：自动润滑系统；
4. 围裙板配置：黑色喷涂碳钢板
5. 黄色安全防夹条：带有醒目的安全黄警戒条，有效降低乘客被夹入围裙板和体积缝隙中的风险

STAR系列扶梯功能说明
基本功能:
序号
内 容
主要功能说明
1
正常上下运行
它由出入口处操纵盒内的一个钥匙开关控制，面板上有“ñ”、“ò”标记以方便操作。用随梯发给用户的专用钥匙即可根据需要选择运行方向。
2
启动前示警
检修操作不示警，正常运行启动前示警，先电铃响3秒钟，然后Y型启动，3秒钟后，△型正常运行，铃声消失。启动前后如有异常情况，可以按操纵面板的急停按钮，终止启动。
3
自动润滑
微机控制的油泵定时为整部扶梯的各个重要部位添加定量的润滑油。
4
出入口梯级间隙照明
扶梯的出入口是扶梯最不安全的区域。为提示乘客扶梯已进入出入口区域注意安全，在扶梯出入口处梯级下方装有一绿色日光灯，扶梯启动以后一直保持开启状态。灯光从梯级间隙照射出来以提示乘客不要同时踩着两个梯级。
5
自动故障显示
由微机系统控制的安全开关遍布扶梯的各个关键部分。对整机的运行状态保持不断的监控。(在某部位出现了故障或可能导致事故的不正常现象时，控制系统将自动切断动力电源并刹车，然后将故障发生部位及所有相关数据显示在数码管上，这使维修人员能够立即找到故障部位，方便了维修，减少了因故停机的时间)
7
Y-△转换
为了减小扶梯的启动电流，该型扶梯具有Y-△转换功能，具有软启动功能。
8
主机速度
为保证乘客的安全，当扶梯运行速度超过额定速度的20%时，扶梯将自动停止运行，且需专业人员处理后才能启动运行。
9
电机保护功能
为保证设备的安全，该型扶梯还有电机过热保护，断相保护等功能。
10
指示灯方向
在入口处配以豪华的运行方向指示灯，使该系列扶梯更显典雅高贵。
11
变频功能
从停梯到高速功能

电力提供
动力电源：
电压：380V±10%
频率：50Hz±2%
相数：3相5线制，零线和地线始终分开
照明电源：
电压：220V
频率：50Hz
相数：单相

工作环境
室内使用
海拔：≤1000m
温度：+4℃～+40℃
湿度：＜80%
注意：如果设备的工作环境与上述不符，需向工厂确认后方可决定是否能够向用户提供该类设备。

执行的主要标准

OTIS全球工地安全标准 WWJSSS
《自动扶梯和自动人行道的制造与安全规范》 GB16899-1997
