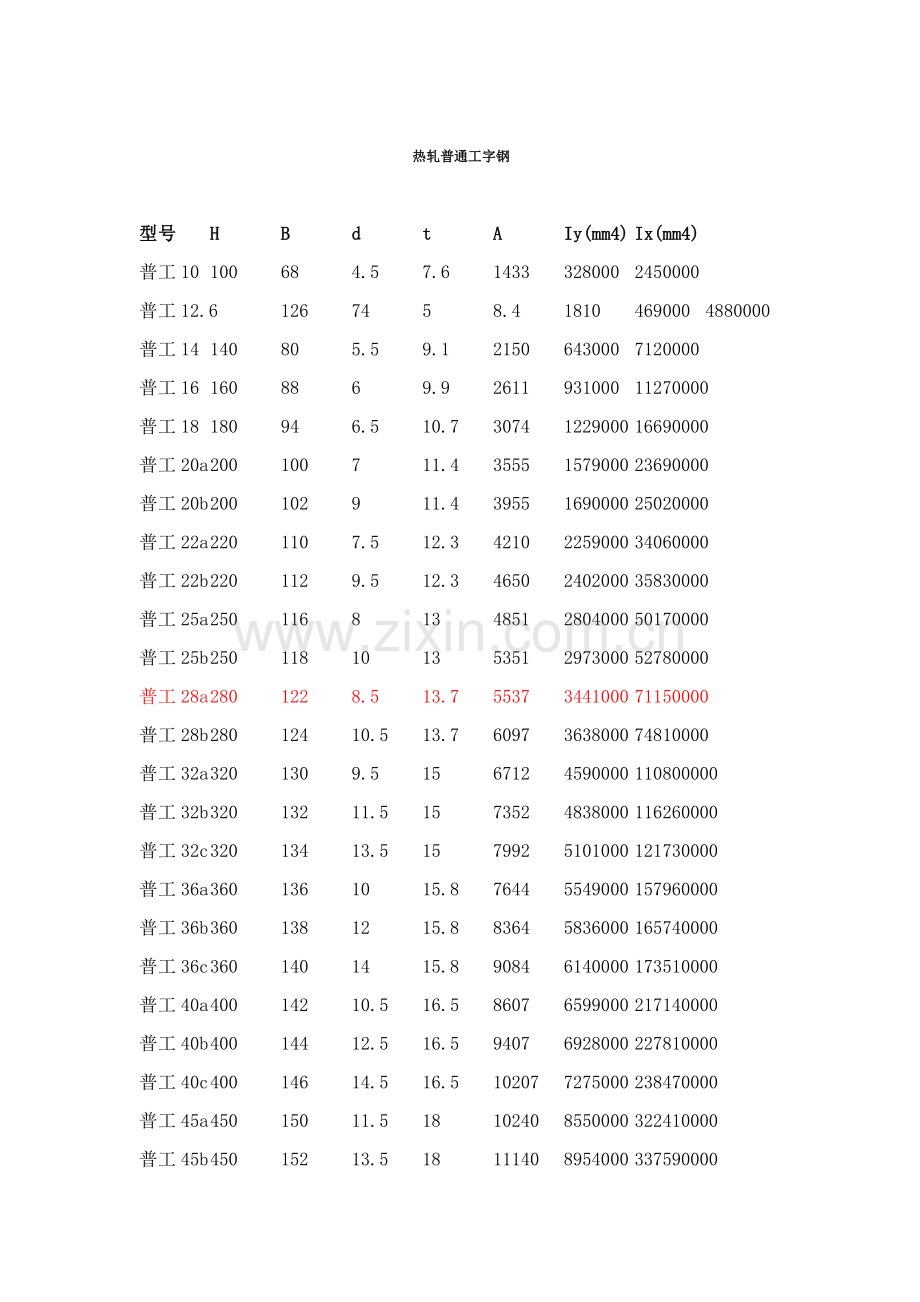

热轧普通工字钢截面特性.doc

资源描述

热轧普通工字钢型号 H B d t A Iy(mm4) Ix(mm4) 普工10 100 68 4.5 7.6 1433 328000 2450000 普工12.6 126 74 5 8.4 1810 469000 4880000 普工14 140 80 5.5 9.1 2150 643000 7120000 普工16 160 88 6 9.9 2611 931000 11270000 普工18 180 94 6.5 10.7 3074 1229000 16690000 普工20a 200 100 7 11.4 3555 1579000 23690000 普工20b 200 102 9 11.4 3955 1690000 25020000 普工22a 220 110 7.5 12.3 4210 2259000 34060000 普工22b 220 112 9.5 12.3 4650 2402000 35830000 普工25a 250 116 8 13 4851 2804000 50170000 普工25b 250 118 10 13 5351 2973000 52780000 普工28a 280 122 8.5 13.7 5537 3441000 71150000 普工28b 280 124 10.5 13.7 6097 3638000 74810000 普工32a 320 130 9.5 15 6712 4590000 110800000 普工32b 320 132 11.5 15 7352 4838000 116260000 普工32c 320 134 13.5 15 7992 5101000 121730000 普工36a 360 136 10 15.8 7644 5549000 157960000 普工36b 360 138 12 15.8 8364 5836000 165740000 普工36c 360 140 14 15.8 9084 6140000 173510000 普工40a 400 142 10.5 16.5 8607 6599000 217140000 普工40b 400 144 12.5 16.5 9407 6928000 227810000 普工40c 400 146 14.5 16.5 10207 7275000 238470000 普工45a 450 150 11.5 18 10240 8550000 322410000 普工45b 450 152 13.5 18 11140 8954000 337590000 普工45c 450 154 15.5 18 12040 9380000 352780000 普工50a 500 158 12 20 11925 11215000 464720000 普工50b 500 160 14 20 12925 11714000 485560000 普工50c 500 162 16 20 13925 12239000 506390000 普工56a 560 166 12.5 21 13538 13658000 655760000 普工56b 560 168 14.5 21 14658 14238000 685030000 普工56c 560 170 16.5 21 15778 14848000 714300000 普工63a 630 176 13 22 15459 17024000 940040000 普工63b 630 178 15 22 16719 17707000 987710000 普工63c 630 180 17 22 17979 18424000 1023390000 其中: H--高度(mm) B--翼缘宽(mm) d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2) 热轧轻型工字钢型号 H B d t A Iy(mm4) Ix(mm4) 轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 826000 12900000 轻工18a 180 100 5.1 8.3 2540 1140000 14300000 轻工20 200 100 5.2 8.4 2680 1150000 18400000 轻工20a 200 110 5.2 8.6 2890 1550000 20300000 轻工22 220 110 5.4 8.7 3060 1570000 25500000 轻工22a 220 120 5.4 8.9 3280 2060000 27900000 轻工24 240 115 5.6 9.5 3480 1980000 34600000 轻工24a 240 125 5.6 9.8 3750 2600000 38000000 轻工27 270 125 6 9.8 4020 2600000 50100000 轻工27a 270 135 6 10.2 4320 3370000 55000000 轻工30 300 135 6.5 10.2 4650 3370000 70800000 轻工30a 300 145 6.5 10.7 4990 4360000 77800000 轻工33 330 140 7 11.2 5380 4190000 98400000 轻工36 360 145 7.5 12.3 6190 5160000 133800000 轻工40 400 155 8 13 7140 6660000 189300000 轻工45 450 160 8.6 14.2 8300 8070000 274500000 轻工50 500 170 9.5 15.2 9780 10400000 392900000 轻工55 550 180 10.3 16.5 11400 13500000 551500000 轻工60 600 190 11.1 17.8 13200 17200000 754500000 轻工65 650 200 12 19.2 15300 21700000 1014000000 轻工70 700 210 13 20.8 17600 27300000 1346000000 轻工70a 700 210 15 24 20200 32400000 1527000000 轻工70b 700 210 17.5 28.2 23400 39100000 1753700000 其中: H--高度(mm) B--翼缘宽(mm) d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2) 大通高频焊接工字钢型号 A(cm2) Iy(cm4) Ix(cm4) 100x50x2.3x3.2 535 6.68 90.71 100x50x3.2x4.5 741 9.4 122.77 100x100x6x8 2104 133.48 369.05 120x120x3.2x4.5 1435 129.63 396.84 120x120x4.5x6 1926 172.88 515.53 150x75x3.2x4.5 1126 31.68 432.11 150x100x3.2x4.5 1351 75.04 551.24 150x100x4.5x6 1821 100.1 720.99 150x150x4.5x6 2421 75.51 1032.21 150x150x6x8 3204 98.67 1331.43 200x100x3.2x4.5 1511 58.58 1045.92 200x100x4.5x6 2046 78.08 1378.62 200x100x6x8 2704 133.66 1786.89 200x150x3.2x4.5 1961 253.18 1475.97 200x150x4.5x6 2646 337.64 1943.34 200x150x6x8 3504 450.33 2524.6 200x200x6x8 4304 1067 3262.3 250x125x3.2x4.5 1896 146.55 2068.56 250x125x4.5x6 2571 123.36 2738.6 250x125x4.5x8 3052 260.59 3409.75 250x125x6x8 3404 260.84 3569.91 250x150x3.2x4.5 2121 253.19 2407.62 250x150x4.5x6 2871 337.68 31.8521 250x150x4.5x8 3453 450.18 3995.6 250x150x6x8 3804 450.42 4155.77 250x200x6x8 4604 10.6709 5327.47 300x150x3.2x4.5 2281 253.2 36.0441 300x150x4.5x6 3096 337.72 4785.96 300x150x4.5x8 3678 450.22 5976.11 300x150x6x8 4104 450.51 6262.44 300x200x6x8 4904 1067.18 7968.14 350x150x4.5x8 3903 450.25 8416.36 350x150x6x8 4404 450.6 8882.11 350x175x3.2x4.5 2666 402.05 5757.85 350x175x4.5x6 3621 536.19 7661.31 350x175x4.5x8 4303 714.84 9586.21 350x175x6x8 4804 715.18 10051.96 350x200x6x8 5204 1067.27 11221.81 其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm) 热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4) HW100x100 6 8 10 2190 383 134 HW125x125 6.5 9 10 3031 847 294 HW150x150 7 10 13 4055 1660 546 HW175x175 7.5 11 13 5143 2900 984 HW200x200 8 12 16 6428 4770 1600 HW250x250 9 14 16 9218 10800 3650 HW300x300 10 15 20 12040 20500 6760 HW350x350 12 19 20 17390 40300 13600 HW400x400 13 21 24 21950 66900 22400 HM200x150 6 9 16 3976 2740 508 HM250x175 7 11 16 5624 6120 985 HM300x200 8 12 20 7303 11400 1600 HM350x250 9 14 20 10150 21700 3650 HM400x300 10 16 24 13670 38900 7210 HM450x300 11 18 24 15740 56100 8110 HM500x300 11 18 28 16440 71400 8120 HM600x300 12 20 28 19250 118000 9020 HN200x100 5.5 8 13 2757 1880 134 HN250x125 6 9 13 3787 4080 294 HN300x150 6.5 9 16 4753 7350 508 HN350x175 7 11 16 6366 13700 985 HN400x200 8 13 16 8412 23700 1740 HN450x200 9 14 20 9741 33700 1870 HN500x200 10 16 20 11420 47800 2140 HN600x200 11 17 24 13520 78200 2280 HN700x300 13 24 28 23550 201000 10800 HN800x300 14 26 28 26740 292000 11700 HN900x300 16 28 28 30980 411000 12600 HW100×100 6 8 10 2190 383 134 HW175×175 7.5 11 13 5143 2900 984 HW200×200 8 12 16 6428 4770 1600 HW200×200 12 12 16 7228 5030 1700 HW250×250 9 14 16 9218 10800 3650 HW250×250 14 14 16 10470 11500 3880 HW300×300 12 12 20 10830 17000 5520 HW300×300 10 15 20 12040 20500 6760 HW300×300 15 15 20 13540 21600 7100 HW350×350 10 16 20 14600 33300 11200 HW350×350 12 19 20 17390 40300 13600 HW400×400 15 15 24 17920 49200 16300 HW400×400 11 18 24 18760 56400 18900 HW400×400 13 21 24 21950 66900 22400 HW400×400 18 28 24 29620 93000 31000 HW400×400 21 21 24 25150 71100 23800 HW400×400 20 35 24 36140 119000 39400 HW#200×150 6 9 16 3976 2740 508 HW250×175 7 11 16 5624 6120 985 HW300×200 8 12 20 7303 11400 1600 HW350×250 9 14 20 10150 21700 3650 HW400×300 10 16 24 13670 38900 7210 HW450×300 11 18 24 15740 56100 8110 HW500×300 11 15 28 14640 60800 6770 HW500×300 11 18 28 16440 71400 8120 HW600×300 12 17 28 17450 103000 7670 HW600×300 12 20 28 19250 118000 9020 HW600×300 14 23 28 22240 137000 10600 HN175×90 5 8 10 2321 1220 97.6 HN#200×100 4.5 7 13 2359 1610 114 HN#200×100 5.5 8 13 2757 1880 134 HN250×125 5 8 13 3289 3560 255 HN250×125 6 9 13 3787 4080 294 HN300×150 5.5 8 16 4155 6460 443 HN300×150 6.5 9 16 4753 7350 508 HN350×175 6 9 16 5319 11200 792 HN350×175 7 11 16 6366 13700 985 HN400×150 8 13 16 7112 18800 734 HN400×200 7 11 16 7216 20000 1450 HN400×200 8 13 16 8412 23700 1740 HN450×150 9 14 20 8341 27100 793 HN450×200 8 12 20 8495 290000 1580 HN450×200 9 14 20 9741 33700 1870 HN500×150 10 16 20 9823 38500 907 HN500×200 9 14 20 10130 41900 1840 HN500×200 10 16 20 11420 47800 2140 HN500×200 11 19 20 13130 56500 2580 HN600×200 10 15 24 12120 69300 1980 HN600×200 11 17 24 13520 78200 2280 HN600×200 12 20 24 15330 91000 2720 HN700×300 13 20 28 21150 172000 9020 HN700×300 13 24 28 23550 201000 10800 HP200×200 12 12 16 7228 5030 1700 HP250×250 11 11 16 8205 8790 2940 HP250×250 14 14 16 10470 11500 3880 HP300×300 12 12 20 10830 17000 5520 HP300×300 10 15 20 12040 20500 6760 HP300×300 15 15 20 13540 21600 7110 HP350×350 13 13 20 13530 28200 9380 HP350×350 16 16 20 16660 35300 11800 HP350×350 12 19 20 17390 40300 13600 HP350×350 19 19 20 19840 42800 14400 HP400×400 15 15 24 17920 49200 16300 HP400×400 18 18 24 21520 59900 20000 HP400×400 13 21 24 21950 66900 22400 HP400×400 18 28 24 29620 93000 31000 HP400×400 21 21 24 25150 71100 23800 HP400×400 20 35 24 36140 119000 39400 其中: 型号--高度(mm)x翼缘宽(mm) d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)
