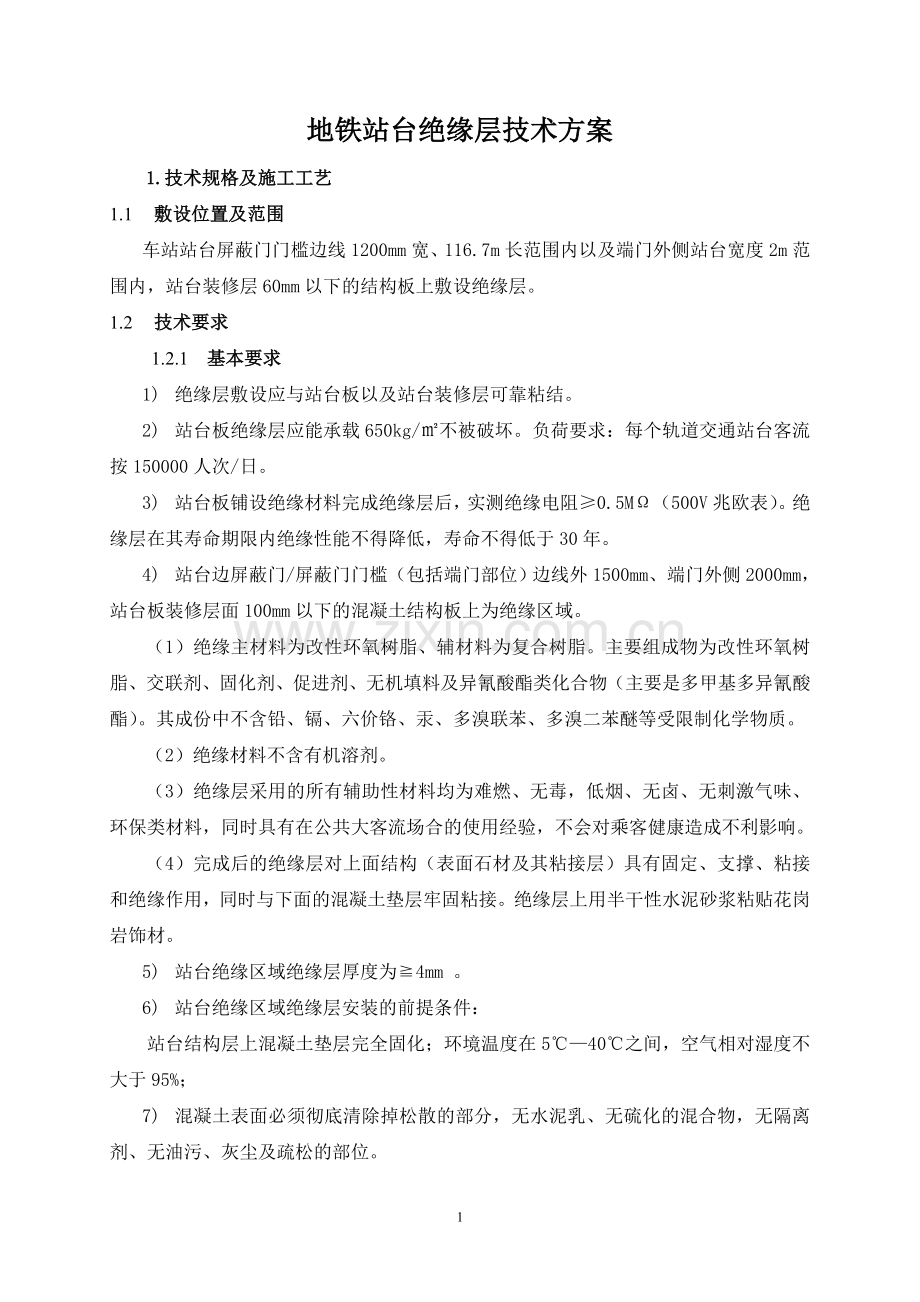

地铁站台绝缘层技术方案
1.技术规格及施工工艺
1.1 敷设位置及范围
车站站台屏蔽门门槛边线1200mm宽、116.7m长范围内以及端门外侧站台宽度2m范围内，站台装修层60mm以下的结构板上敷设绝缘层。
1.2 技术要求
1.2.1 基本要求
1) 绝缘层敷设应与站台板以及站台装修层可靠粘结。
2) 站台板绝缘层应能承载650kg/㎡不被破坏。负荷要求：每个轨道交通站台客流按150000人次/日。
3) 站台板铺设绝缘材料完成绝缘层后，实测绝缘电阻≥0.5MΩ（500V兆欧表）。绝缘层在其寿命期限内绝缘性能不得降低，寿命不得低于30年。
4) 站台边屏蔽门/屏蔽门门槛（包括端门部位）边线外1500mm、端门外侧2000mm，站台板装修层面100mm以下的混凝土结构板上为绝缘区域。
（1）绝缘主材料为改性环氧树脂、辅材料为复合树脂。主要组成物为改性环氧树脂、交联剂、固化剂、促进剂、无机填料及异氰酸酯类化合物（主要是多甲基多异氰酸酯）。其成份中不含铅、镉、六价铬、汞、多溴联苯、多溴二苯醚等受限制化学物质。
（2）绝缘材料不含有机溶剂。
（3）绝缘层采用的所有辅助性材料均为难燃、无毒，低烟、无卤、无刺激气味、环保类材料，同时具有在公共大客流场合的使用经验，不会对乘客健康造成不利影响。
（4）完成后的绝缘层对上面结构（表面石材及其粘接层）具有固定、支撑、粘接和绝缘作用，同时与下面的混凝土垫层牢固粘接。绝缘层上用半干性水泥砂浆粘贴花岗岩饰材。
5) 站台绝缘区域绝缘层厚度为≧4mm 。
6) 站台绝缘区域绝缘层安装的前提条件：
站台结构层上混凝土垫层完全固化；环境温度在5℃—40℃之间，空气相对湿度不大于95%；
7) 混凝土表面必须彻底清除掉松散的部分，无水泥乳、无硫化的混合物，无隔离剂、无油污、灰尘及疏松的部位。

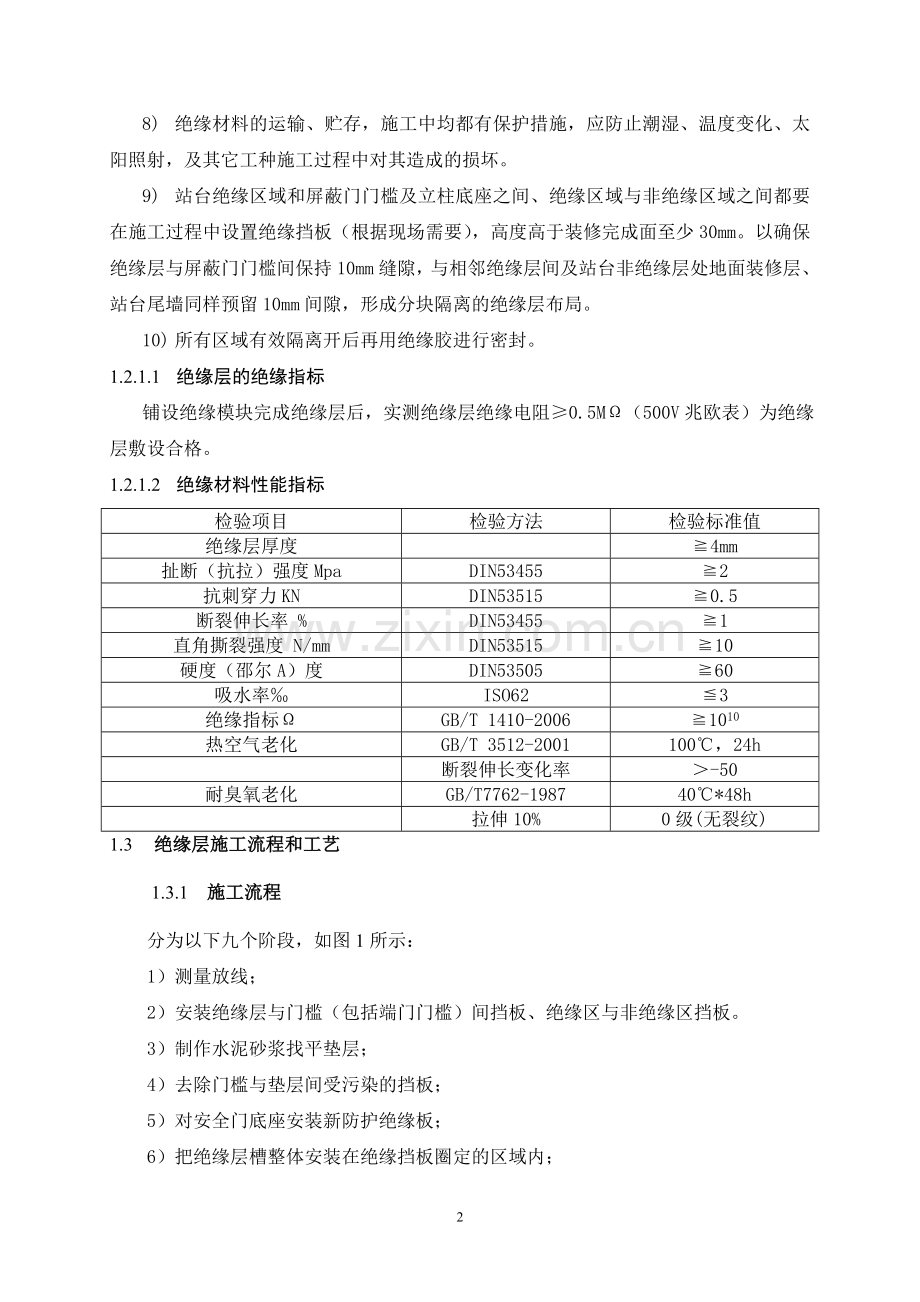

8) 绝缘材料的运输、贮存，施工中均都有保护措施，应防止潮湿、温度变化、太阳照射，及其它工种施工过程中对其造成的损坏。
9) 站台绝缘区域和屏蔽门门槛及立柱底座之间、绝缘区域与非绝缘区域之间都要在施工过程中设置绝缘挡板（根据现场需要），高度高于装修完成面至少30mm。以确保绝缘层与屏蔽门门槛间保持10mm缝隙，与相邻绝缘层间及站台非绝缘层处地面装修层、站台尾墙同样预留10mm间隙，形成分块隔离的绝缘层布局。
10) 所有区域有效隔离开后再用绝缘胶进行密封。
1.2.1.1 绝缘层的绝缘指标
铺设绝缘模块完成绝缘层后，实测绝缘层绝缘电阻≥0.5MΩ（500V兆欧表）为绝缘层敷设合格。
1.2.1.2 绝缘材料性能指标
检验项目
检验方法
检验标准值
绝缘层厚度

≧4mm
扯断（抗拉）强度Mpa
DIN53455
≧2
抗刺穿力KN
DIN53515
≧0.5
断裂伸长率 %
DIN53455
≧1
直角撕裂强度 N/mm
DIN53515
≧10
硬度（邵尔A）度
DIN53505
≧60
吸水率‰
ISO62
≦3
绝缘指标Ω
GB/T 1410-2006
≧1010
热空气老化
GB/T 3512-2001
100℃，24h

断裂伸长变化率
＞-50
耐臭氧老化
GB/T7762-1987
40℃*48h

拉伸10%
0级(无裂纹)
1.3 绝缘层施工流程和工艺
1.3.1 施工流程
分为以下九个阶段，如图1所示：
1）测量放线；
2）安装绝缘层与门槛（包括端门门槛）间挡板、绝缘区与非绝缘区挡板。
3）制作水泥砂浆找平垫层；
4）去除门槛与垫层间受污染的挡板；
5）对安全门底座安装新防护绝缘板；
6）把绝缘层槽整体安装在绝缘挡板圈定的区域内；
7）检测绝缘阻值；
8）在绝缘层上铺贴花岗岩（装修专业完成）；
9）花岗岩完工后的绝缘检测；
10）接口位置绝缘层立边裁剪及打胶。

制作水泥砂浆找平垫层
测量放线
）门门槛间eun安装绝缘挡板
去除门槛与垫层间受污染的挡板
对安全门底座安装新防护绝缘板
把绝缘层槽整体安装在绝缘挡板圈定的区域内
检测绝缘阻值
在绝缘层上铺贴花岗岩（装修专业完成）
花岗岩完工后的绝缘检测

接口位置绝缘层立边裁剪及打胶

图1绝缘层安装流程图

1.3.2 施工工艺
1.3.2.1测量放线
1）目的
根据设计要求和施工需要，地铁线站台绝缘层工程项目测量的主要目的是：确定测量基准、建立施工坐标系。
2）注意事项
（1）测量所用的主要器具，皮尺、钢卷尺、钢板尺、墨盒等必须为合格品方可使用;
（2）现场测量必须保证安全，如人员安全（防触电、摔伤、被击伤等）、仪器损坏（防仪器摔落、被落体击中等）;
（3）为保证测量精度和防止出错，必须仔细计划、充分准备、认真操作、计算检查、归纳总结。
3）基准的确定
（1) 设计基准
X方向：沿站台纵向以已安装完成的屏蔽门门槛站台侧立面（以下称为门槛立面）为基准；
Y方向：垂直于站台方向已安装完成的屏蔽门端门门槛两侧立面为基准；
Z方向：高度方向已安装完成的屏蔽门门槛上表面为基准。
（2) 测量基准
以设计基准为基础，根据现场情况和施工要求，确定测量基准并建立三维坐标系。
4）现场施工测量　
（1) X方向放线
a) 用墨线在站台结构面上弹出门槛立面X方向垂直投影线，作为X方向A控制线；
b) 用墨线在站台结构面上弹出距离A控制线1519mm,且平行于A控制线的X方向B控制线；
c) 用墨线在站台结构面上弹出距离A控制线10mm,且平行于A控制线的X方向C控制线；
d) X方向A、B、C控制线作为绝缘层施工的纵向控制线。
用钢板尺从一侧端门槛开始每间隔8000mm标出一个距离门槛立面X方向垂直投影线924mm的控制点；
c) 用墨线弹出每个控制点到门槛立面X方向垂直投影线的1519mm线，以此作为绝缘层的横向施工控制线；
（2) Y方向放线
a) 用墨线在站台结构面上分别弹出左右两侧端门门槛立面Y方向垂直投影线，作为Y方向A左控制线和A右控制线；
b) 用墨线在站台结构面上分别弹出距离A左控制线和A右控制线10mm,且平行于A左控制线和A右控制线的B左控制线和B右控制线；
c) A左控制线、A右控制线、B左控制线、B右控制线作为绝缘层施工的横向控制线。
5）测量记录及资料的整理与编制
1) 现场测量过程的每一步均作详细的记录并画出草图，做为原始数据。
2) 对现场的测量记录进行整理计算归纳总结并形成书面资料。
1.3.2.2安装绝缘层与门槛（包括端门门槛）间、绝缘层与交界墙面间、独立绝缘区域间、绝缘区域与非绝缘区域间的绝缘挡板（根据现场需要）
测量放线完成后，即可进场进行绝缘层四周绝缘挡板的安装。
安装步骤：
1) 清理干净X方向A、B、C控制线及Y方向B左控制线、B右控制线附近100mm区域站台板表面的灰尘。
2）分别以X方向C控制线及Y方向B左控制线、B右控制线为基准，安装绝缘层与门槛间的绝缘挡板（根据现场需要）。
3)绝缘挡板的短边水平朝向绝缘层中心区域，用钢钉穿过绝缘挡板底边上的固定孔把绝缘挡板固定在站台板结构层上。注意固定后挡板的立面保持垂直。
1.3.2.3制作水泥砂浆找平垫层
1) 清理绝缘挡板区域内的站台结构层表面；
2) 在绝缘挡板区域内制作水泥砂浆找平层（垫层厚度标准：绝缘层上表面距装修完成面60mm）；
3）水泥砂浆采用C20/25，找平层，2m长度内平整度不大于±5mm；
1.3.2.4去除门槛与垫层间受污染的挡板
将门槛与垫层间污染的绝缘挡板去除，保证门槛侧的清洁；
1.3.2.5对安全门底座安装新防护绝缘板
对安全门底座绝缘套位置安装防护绝缘板，防止受到现场掉落等物体的污染。
把绝缘层槽整体安装在绝缘挡板圈定的区域内

1.3.2.6把绝缘层槽整体安装在绝缘挡板圈定的区域内
1) 水泥砂浆找平垫层摊平后，把绝缘槽放置在各自位置的垫层上面；
2）整理好绝缘槽四周立边。
1.3.2.7检测绝缘阻值
1）按照检测方法用500VDC的表对已形成的各个绝缘槽进行检测；
2）每个检测点的绝缘阻值都满足0.5兆欧以上；
3）在铺贴石材前要在绝缘区域拉好警戒带，防止有人上去走动或堆放物品。
1.3.2.8在绝缘槽上铺贴花岗岩
1）由装修专业用半干性水泥砂浆铺贴花岗岩；
2）我司负责对铺贴现场进行看护，绝对防止装修专业在铺贴花岗岩时有水泥砂浆流淌到绝缘槽外面引起绝缘失效。
3）注意变形缝位置花岗岩的缝隙控制在18＋2mm,其余接口位置花岗岩的缝隙控制在不大于20mm。
1.3.2.9花岗岩完工后的绝缘检测
1）按照检测方法用500VDC的表对已形成的各个绝缘单元进行检测；
2）每个检测点的绝缘阻值都满足0.5兆欧以上。
1.3.2.10接口位置绝缘槽裁剪及打胶
1）接口位置包括：绝缘区域独立单元间、绝缘区域与非绝缘区域间、绝缘区域与门槛间、绝缘区域与墙体之间；
2）把接口位置绝缘槽边缘和挡板裁剪至低于花岗岩顶面5±2mm；
3）清理干净各处接口位置，并用吸尘器对接口位置彻底吸清；
4）再检测一次绝缘指标，绝缘指标合格的单元进行接口位置打胶密封；
5）检测绝缘指标不合格的要查清原因并整改合格后再打胶；
6）注意胶缝的均匀美观。
1.4 施工工艺注意事项
1) 绝缘区域的施工，必须在屏蔽门/屏蔽门、吊顶及非绝缘区地面装修层完成，并做好周围保护措施后方可进行。
2) 站台板绝缘区域遇有土建结构变形缝时，先在变形缝中塞上变形缝填充块（材料为弹性聚氨酯橡胶，做法祥见施工图大样。）后再进行站台板结构层上的砂浆垫层施工。
3) 绝缘层完成，并经绝缘验收合格后，方可用半干性水泥砂浆进行石材的铺贴。装修专业铺贴石材时一定不能让水泥砂浆流淌到绝缘槽外面，同时不能有锐器造成绝缘层损坏。
4) 石材铺贴完成后进行绝缘检测。
5) 绝缘缝的绝缘密封胶灌填处理。填胶前应先清理缝中的杂物。密封胶的填充应与装饰地面平齐。
6) 完成密封胶的施工后，再进行一次绝缘电阻的检测。
1.5 检验标准及方法
1) 绝缘层施工完成后，用500VDC兆欧表进行检测，每个检测点对地绝缘电阻≥0.5MΩ为合格。
2) 正线门体范围内的检测点呈网格状排列，平行轨道方向间距不大于3000m、垂直轨道方向不少于2点。
3) 端门范围内的检测点呈网格状排列均匀排布取6点。
4) 检测时，绝缘层的检测点需上放置100×100mm的铜板，兆欧表的一端连接在铜板上，另一端连接在土建结构上进行有效检测。必要时可在铜板下洒少许水。
5) 绝缘层完成后进行绝缘层自身检测，由施工单位、监理和业主代表见证全部检测点的对地绝缘电阻都≥0.5MΩ达标，确认绝缘层合格。
6) 花岗岩铺贴完成后再进行一次检测，由施工单位、监理和业主代表见证全部检测点的对地绝缘电阻都≥0.5MΩ达标后，可以确定整个站台绝缘区域内的石材铺贴没有影响绝缘层的绝缘指标。
1.6 接口处理工艺
站台绝缘区域与门槛的接口、绝缘区域与墙壁体的接口、绝缘区域与非绝缘区的接口均留不大于10 mm缝，并用绝缘密封胶填充处理。做法详见施工图大样。
1) 绝缘层连接处的作法（详见橡胶层槽连接处剖面图）
2) 独立绝缘单元的划分要依据装修石材的模数，原则上长度在8000mm左右。
3) 绝缘区域与非绝缘区域连接处的作法详见绝缘层剖面图。
4) 绝缘区域与门槛连接处的作法详见绝缘层剖面图。
5) 变形缝处作法（详见变形缝剖面图）
6) 变形缝处安装的变形缝填充块和10mm聚氨酯橡胶板具有高弹性，在变形缝变形时可以吸收变形量，从而保护水泥砂浆层和花岗岩不会开裂脱落。
1.7 对地铁站台绝缘工程服务的保证措施
将组织经验丰富的施工人员按时保质保量地完成施工工作。并配合屏蔽门安装商和装修承包商处理好接口工作。每侧站台绝缘层不需要单独的施工时间，只需要配合装修专业的铺贴石材进度即可,石材铺贴到哪里，绝缘槽就提前几分钟安装在哪里。这样可以最大限度地减少对其它专业和设备系统施工的影响，也有利于绝缘层的成品保护，保证工期目标的顺利实现。
1.8 对地铁站台绝缘工程验收后服务的保证措施
在质量保证期内,将随时跟踪地铁的情况,对站台地面绝缘部位定期进行检测,发现问题随时进行处理,以保证将来地铁的运行通畅。

2. 以上绝缘带方案的技术特点
1）绝缘带采用绝缘挡板，可以有效地保证绝缘带施工完成后铺贴地面石材时不会有水泥砂浆流出到绝缘槽体外面，从而保证绝缘带的绝缘效果，同时避免铺贴石材时水泥砂浆对屏蔽门门体绝缘的影响。
2）用《电工手册》里规定的绝缘材料绝缘树脂代替了不是电工上规定的绝缘材料防水膜。实现了材料的专业化。绝缘树脂原料具备ISO9001国际认证体系证书，产品无溶剂，无挥发、无气味、易维护、可方便地在现场对损坏部位进行修补。
3）绝缘带敷设完工后，实测绝缘电阻可以达到50MΩ（500V兆欧表）以上，是设计要求的100倍。只有阳光紫外线和空气中的臭氧对绝缘树脂产品质量寿命有侵蚀作用.在地下车站环境里没有阳光,绝缘绝缘树脂埋在混凝土里也不接触空气,因此几乎没有影响质量寿命的因素。材料的绝缘性能30年内不会改变。
4）绝缘绝缘树脂在燃烧时低烟、无卤、低热量。由于绝缘绝缘树脂施工安装后是埋在混凝土里，即使是站台表面发生火灾，也不会引起绝缘带的燃烧，因此无消防隐患。
5）绝缘绝缘树脂及底衬与基础混凝土粘结性能好，抗压强度大于0.23 MPa，（23450kg/m），完全满足客流按50000人次/小时的踩踏负荷要求。站台结构变形缝（用弹性绝缘绝缘树脂处理）伸缩、地下水汽等都不会对绝缘带造成影响，更不会发生脱胶、开裂等现象。
6）绝缘带检测出或者发现绝缘损坏后的维修方式简单。维修时只需要把表面的装饰石材起开，清除掉粘接石材的半干性混凝土露出绝缘层，把绝缘层清理干净后涂刷上底漆再浇注1-2mm厚的绝缘绝缘树脂，然后用半干性混凝土把表面石材粘贴上即可。维修时间不会超过4个小时，在运营停止时间内就可以完成。
7）接口处的绝缘密封胶采用硅酮绝缘密封胶，在屏蔽门门体上已经大量使用，绝缘密封效果可靠，不会对环境和人体健康造成影响。
3.绝缘带施工的技术特点
1）成品保护简单易行。绝缘层安装完成后‘装修施工人员只要不用尖锐的物体用力戳绝缘带，同时穿干净的鞋子就可以马上在上面进行粘贴花岗岩/大理石的施工，不需要其它的防护措施。
2）绝缘层安装工艺简单，不会出现折皱现象。在绝缘带上铺设完成的花岗岩/大理石地面与墙面、门槛、站台边以及其它非绝缘地面间的接口容易做到美观、可靠、稳定。
3）维持原站台坡度不变。绝缘带施工完成后，地铁站台上原有2‰的坡度不变。
4）绝缘带可以在刚完成的砂浆垫层上直接敷设，不需要等待垫层的彻底干燥，大大缩短了施工周期。
5）变形缝处理施工工艺简单。考虑到变形缝的影响，绝缘带敷设时只需要在变形缝处填充预制好的弹性绝缘绝缘树脂填充条就可以，不需要其它支撑件。在变形缝的可能变化范围内，弹性绝缘绝缘树脂填充条可以靠自身弹性吸收变形量，对整体绝缘带没有任何影响。
6）考虑到绝缘带上铺贴的花岗岩/大理石间接缝的美观性，常规划分为沿站台长度方向每8m为一个独立绝缘单元，以方便检测及查出故障。每个独立单元施工完成后都将进行绝缘效果测试。表面铺贴的花岗岩/大理石缝隙间用绝缘胶密封。
7）绝缘材料在运输、贮存、安装过程中及成品保护上不需要特殊条件。储运过程中只要注意避免雨淋和长时间阳光下曝晒就可以。绝缘带一旦施工完成后，由于绝缘绝缘树脂自身具备的机械性能特点，只要不是有意损坏，其它项目施工过程中不会对其造成损坏。
8）绝缘带使用寿命长，完全能够满足30年以上的使用要求。工程完工验收后5年内免费维修。

沈阳吉化轨道工程科技开发有限公司
联系人：莽虎
电话：[phone]
邮箱：manghu-86@
2011年9月
