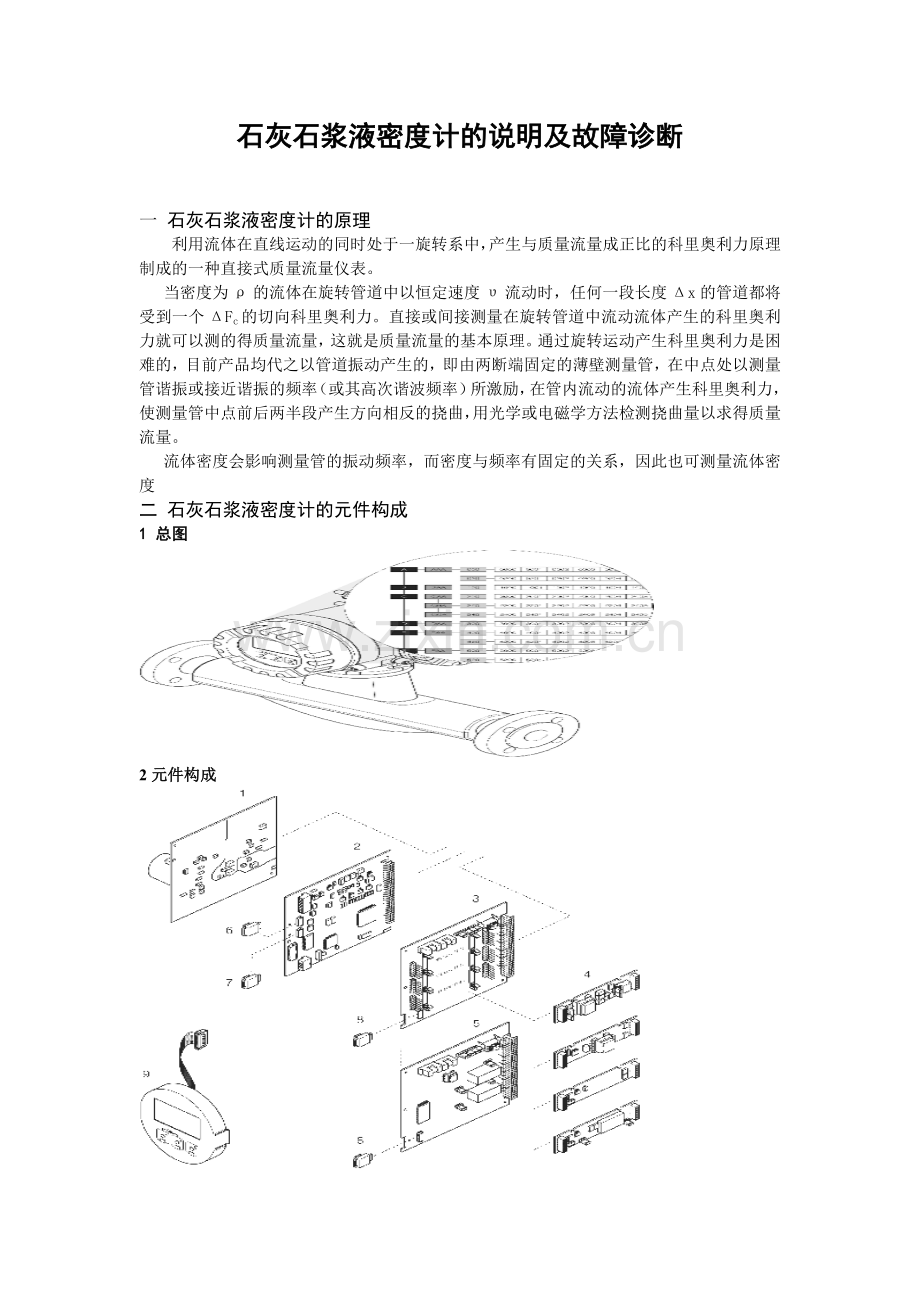

石灰石浆液密度计的说明及故障诊断

一 石灰石浆液密度计的原理
利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。
当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx的管道都将受到一个ΔFc的切向科里奥利力。直接或间接测量在旋转管道中流动流体产生的科里奥利力就可以测的得质量流量，这就是质量流量的基本原理。通过旋转运动产生科里奥利力是困难的，目前产品均代之以管道振动产生的，即由两断端固定的薄壁测量管，在中点处以测量管谐振或接近谐振的频率（或其高次谐波频率）所激励，在管内流动的流体产生科里奥利力，使测量管中点前后两半段产生方向相反的挠曲，用光学或电磁学方法检测挠曲量以求得质量流量。
流体密度会影响测量管的振动频率，而密度与频率有固定的关系，因此也可测量流体密度
二 石灰石浆液密度计的元件构成
1 总图

2元件构成

1.电源板（85...260V AC, 20...55V AC, 16...62V D ）
2.放大器板
3.I/O板(COM 模块)
4.插入式输入/输出模块（订购信息第87页）
5.I /O板（COM模块），端子分配固定
6.S-DAT(传感器数据寄存器)
7.T-DAT（变送器数据寄存器）
8.F-Chip（可选软件功能块）
9.显示模块

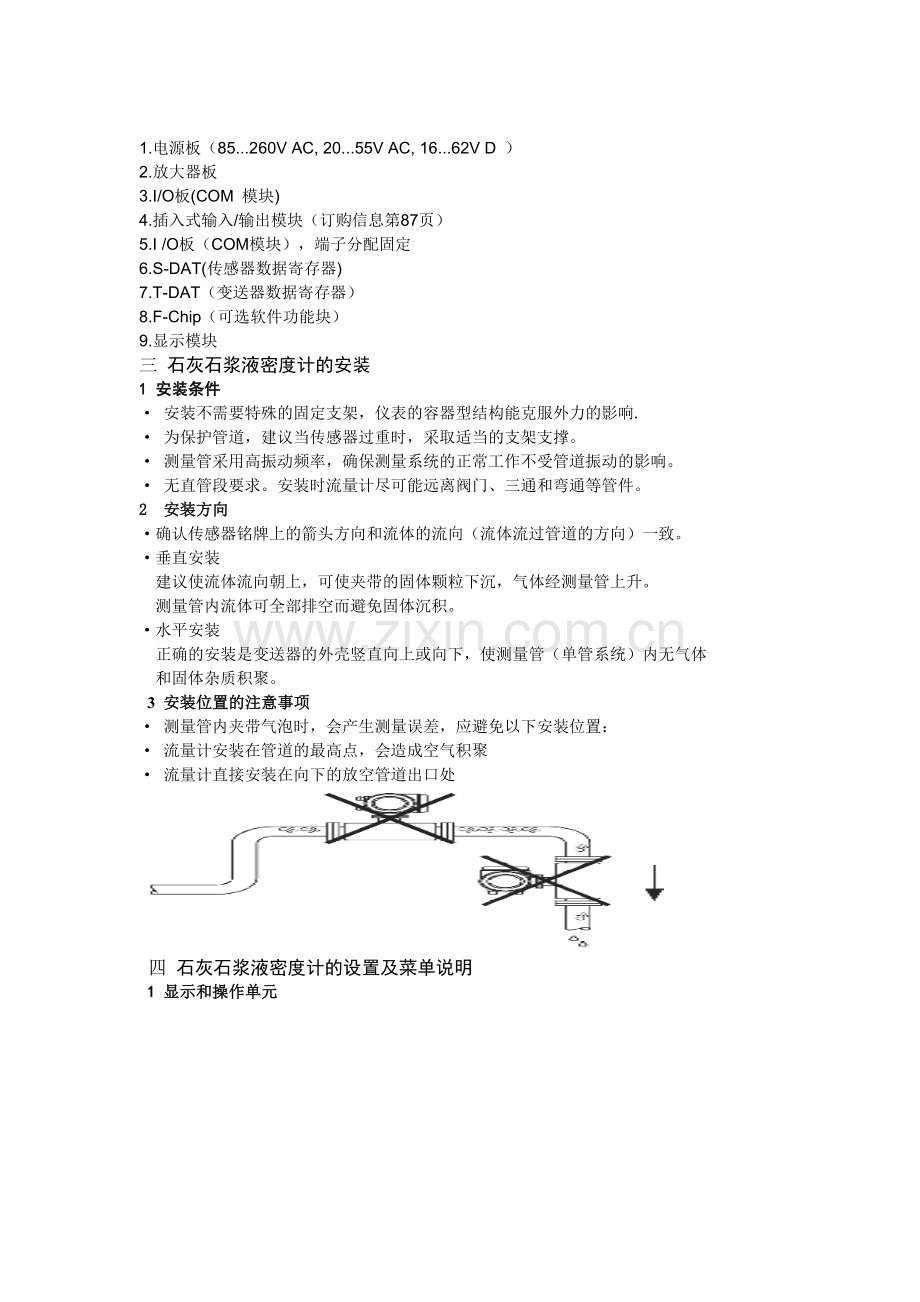

三 石灰石浆液密度计的安装
1 安装条件
· 安装不需要特殊的固定支架，仪表的容器型结构能克服外力的影响.
· 为保护管道，建议当传感器过重时，采取适当的支架支撑。
· 测量管采用高振动频率，确保测量系统的正常工作不受管道振动的影响。
· 无直管段要求。安装时流量计尽可能远离阀门、三通和弯通等管件。
2 安装方向
·确认传感器铭牌上的箭头方向和流体的流向（流体流过管道的方向）一致。
·垂直安装
建议使流体流向朝上，可使夹带的固体颗粒下沉，气体经测量管上升。
测量管内流体可全部排空而避免固体沉积。
·水平安装
正确的安装是变送器的外壳竖直向上或向下，使测量管（单管系统）内无气体
和固体杂质积聚。
3 安装位置的注意事项
· 测量管内夹带气泡时，会产生测量误差，应避免以下安装位置：
· 流量计安装在管道的最高点，会造成空气积聚
· 流量计直接安装在向下的放空管道出口处

四 石灰石浆液密度计的设置及菜单说明
1 显示和操作单元
（1）液晶显示带背光，四行液晶显示，显示测量值，对话文字，故障信息和注意信息。正常
测量过程中屏幕显示设置为主显示页（测量模式）；显示读数.

正常操作模式的典型显示（主显示页位置）
1．主显示行：显示主测量值，如质量流量
2．附加行：显示测量变量和状态变量，如累积器
3．信息行：显示测量变量和状态变量的附加信息，如，质量流量限值棒图
4．“信息标识”区域：该区域内显示表示测量变量附加信息的图标，图标及
其含义→第页
5．“测量值”区域：该区域显示当前测量值
6．“测量单位”区域：该区域显示当前测量值的测量单位和时间

（2） 光敏触摸键控制
+/-键
·主显示页位置→直接进入累积器值和输入/输出实际值
·输入数值，选择参数
·在功能矩阵中选择不同的块、组、功能组
同时按+/-键，启动下列功能：
·一步步退出功能矩阵→主显示页位置
·按+/-键并保持3秒以上→直接回到主显示页位置
·取消数据输入
E键
·主显示页位置→进入功能矩阵
·储存您输入的数值或改变的设定值
2 图标的含义

3 功能表介绍
3．1 功能表的一般结构
3．1．1区（A,B,C等）
区是仪表操作选项中的最高级。它包括“测量变量、快速设定、人机界面、累
加器”等
3．1．2组（AAA,AEA,CAA等）
一个区有一个或多个组组成。每个组代表了较高区的更具体的操作选项。如
“人机界面”组中包括：“控制、主显示行、附加显示行”等功能组。
3．1．3功能组
一个组有一个或多个功能组组成。每个功能组代表了较高区的更具体的操作选
项。如“控制”功能组中包括：“基本组态，开/关程序，操作”等功能。
3．1．4功能
每个功能组有一个或多个功能组成。功能用于操作或设定仪表的参数。数值会
被输入到相应的参数中，并被保存。如“基本组态”功能组中包括“语言、显
示阻尼、对比度”等功能。
改变屏幕上的语言的过程如下：
· 选择“人机界面”区
· 选择“控制”组
· 选择“基本组态”功能组
· 选择“语言”功能（在此可以选择所需的语言）
3．1．5代码识别的单元
在功能表中的每个单元（如区，组，功能组，功能）都有唯一的代码来标识。
区：
代码是字母（A,B,C等
组：
代码由3个字母组成（ABA,AB A,BAA等）
第一个字母对应区的代码。其他两个代码用来标识各个区中的组
功能组：
代码由3个数字组成（000，001，100等）
功能：
代码由4个数字组成（0000，0001，0201等）
前3个数字与功能组的数字相同。代码中的最后一位数字来计数功能组中的功能
的，以0到9递增（如功能0005是功能组000中的第六个）

3．2 总菜单及快速功能设定表：

五 石灰石浆液密度计的标定
1 零点校正
1.1 所有Promass测量仪表采用最高级技术进行标定。铭牌上标有由此得出的零点。标定在参考操作条件下进行。因此，Promass一般不需要进行零点校正。
1.2 在下列特殊情况下需要进行零点校正:
·在小流量时,精度要求高
·在极端的过程或操作条件下(如流体温度非常高或粘度非常大)
1.3 在进行零点校正前应注意以下几点:
·零点校正必须在流体中不含有气体或固体的情况下进行
·零点校正必须在测量管内充满流体并且流速为零(v=0m/s)的情况下进行。可通过在传感器前后安装截阀或利用现有的阀门来满足此要求。
1.4 进行零点校正
·调整操作系统使操作条件稳定
·使流体停止流动(v=0m/s)
·检查操作压力是否正确
·按以下步骤进行零点校正
·使用现场显示，在功能矩阵中选择“ZEROPOINT ADJUSTMENT零点校正”功能：

2 密度校正
当要求较高的测量精度用于计算流体密度时，建议进行密度校正，根据实际情
况可进行1点或2点密度校正.
2.1 1点密度校正（使用一种流体）：
在下列情况下可进行这种类型的密度校正：
·传感器不能精确测量密度值，以至必须通过实验室分析得出密度值时
·流体特性超出出厂设定的测量点范围或使用参考操作条件对测量仪表进行标定时
·系统专用于测量流体密度，并在恒定条件下要求更高的精度时
2.2 2点密度校正（使用两种流体）：
如果测量管发生机械变形，如粘附、腐蚀等，在这种情况下，测量管的共振频
率受这些因素的影响，不再和出厂标定值相符。2点密度标定允许机械变形，并可重新计算修正值
2.3 密度校正菜单

六 石灰石浆液密度计的故障诊断
1 检查密度计面板有无显示及密度计有无输出

2 检查面板上的错误信息
2.1 错误类型：
系统错误，用代码s来表示。
过程错误，用代码p来表示。
2.2 错误信息类型：
故障信息，严重的系统错误作为“故障信息（ ）”闪烁显示。
注意信息，模拟和强制零点状态作为“注意信息（）”显示。
2.3系统错误信息表:

2.4过程错误信息表

2.5 无显示信息的过程错误

2.6 振动频率和输入电流检查
2.6.1 检测密度计在空气或水中的振动频率和输入电流
2.6.2 路径：主画面＿E Quik Setup _E (4685)退出到主画面 service&ANAL VSIS _E 频率及电流
2.6.3 频率范围:
空气中: 855.75—774.25Hz
水中 : 794.85—719.15Hz
2.6.4 输入电流范围:
小于10mA
