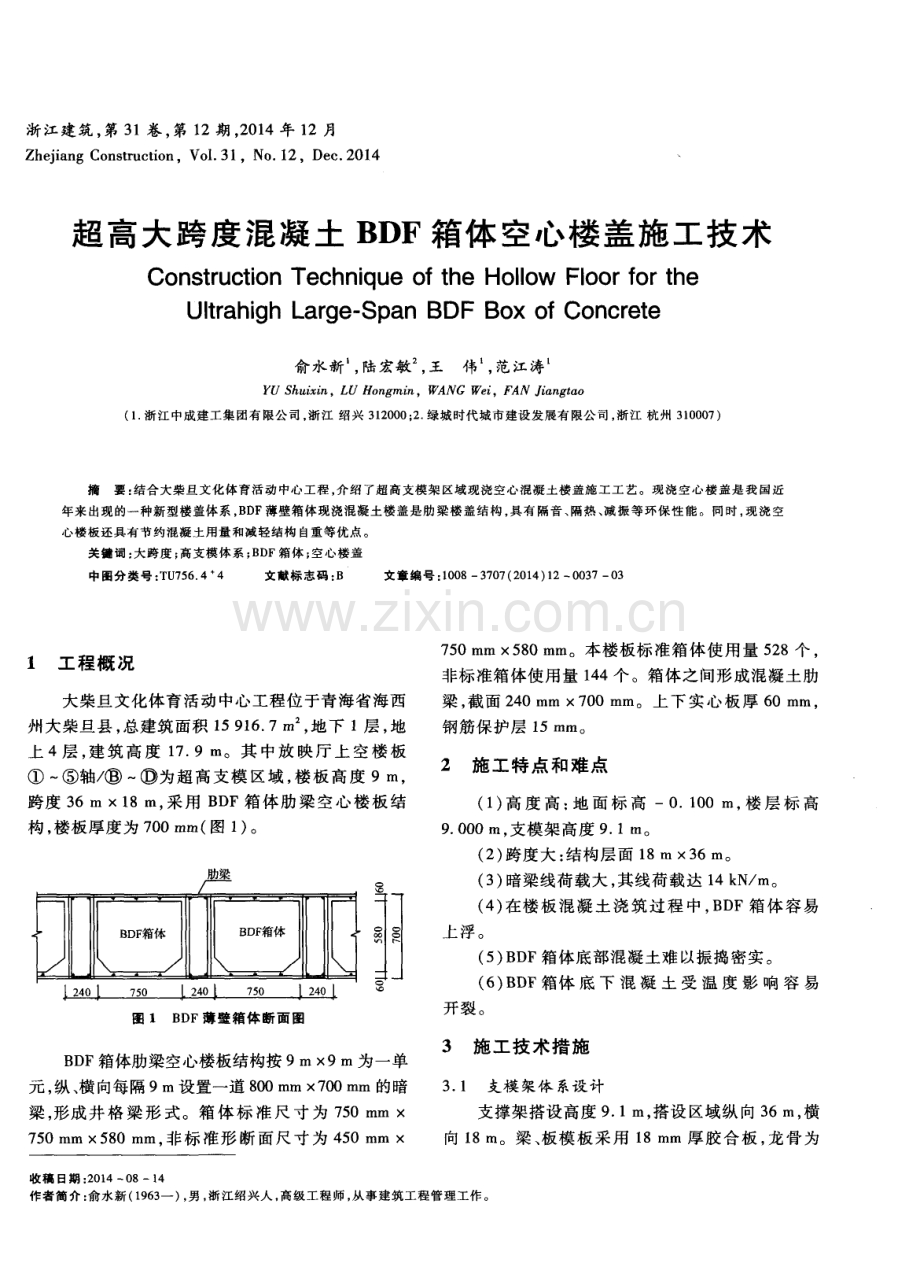

浙江建筑 ， 第 3 1卷 ， 第 1 2期 ， 2 0 1 4年 1 2月 Z h e j i a n g C o n s t r u c t i o n ，V o 1 3 1 ，N o 1 2 ，D e c 2 0 1 4 超 高大跨度混凝土 B D F箱体 空心楼 盖施工技术 Co n s t r u c t i o n T e c h n i q u e o f t h e Ho l l o w F lo o r f o r t h e Ult r a h i g h L a r g e Sp a n BDF Bo x o f Co n c r e t e 俞 水新 ， 陆宏敏 ， 王 伟 ， 范江 涛 Y U S h u i x i n，L U Ho n g mi n，W A NG We i ，F AN J i a n g t a o ( 1 浙江 中成建工集 团有 限公 司， 浙江 绍兴 3 1 2 0 0 0； 2 绿城时代城市建设 发展有限公 司 ， 浙江 杭州 3 1 0 0 0 7) 摘要 ： 结合大柴旦文化体育活动中心工程 ， 介绍了超高支模 架区域现浇空心混凝 土楼盖施 工工艺。现浇空 心楼盖是我 国近 年来出现的一种新型楼盖体系， B D F 薄壁箱体现浇混凝土楼盖是肋梁楼盖结构， 具有隔音、 隔热、 减振等环保性能。同时， 现浇空 心楼板还具有节约混凝土用量和减轻结构 自重等优点。 关键词 ： 大跨度 ； 高支模体系 ； B D F箱体 ； 空心楼盖 中图分类号 ： T U 7 5 6 4 4 文献标 志码 ： B 文章编号 ： 1 0 0 83 7 0 7 ( 2 0 1 4 ) 1 20 0 3 7 0 3 1 工 程 概 况 大柴旦文化体育活动中心工程位于青海省海西 州 大柴 旦 县 ， 总 建筑 面积 1 5 9 1 6 7 m ， 地 下 1 层 ， 地 上 4层 ， 建 筑高 度 1 7 9 i n 。其 中放 映厅上 空楼 板 轴 为超高支模区域， 楼板高度 9 m， 跨度 3 6 m x 1 8 m， 采用 B D F箱体肋梁空心楼板 结 构 ， 楼 板厚 度 为 7 0 0 m m( 图 1 ) 。 4 0 l 7 5 0 L 2 4 0【 7 5 0 l 2 4 0 图 1 B D F薄壁箱体断面 图 羽 B D F箱体肋梁空心楼板结构按 9 m x 9 m为一单 元 ， 纵 、 横 向每隔9 m设置一道 8 0 0 m m x 7 0 0 m m的暗 梁 ， 形成井 格 梁形 式。箱体 标准 尺 寸为 7 5 0 mm x 7 5 0 m m 5 8 0 m m， 非标准形 断面尺寸为 4 5 0 mm x 7 5 0 m m x 5 8 0 m m。本楼板标准箱体使用量 5 2 8个 ， 非标准箱体使用量 1 4 4个。箱体之间形成混凝土肋 梁 ， 截 面 2 4 0 m m x 7 0 0 m m。上 下 实 心 板 厚 6 0 m m， 钢 筋保 护层 1 5 mm。 2施 工特点 和难点 ( 1 ) 高 度 高： 地 面标 高 一0 1 0 0 1T I ， 楼 层 标 高 9 0 0 0 m， 支模架 高 度 9 1 m。 ( 2 ) 跨度大 ： 结构层面 1 8 1 1 3 X 3 6 m。 ( 3 ) 暗梁 线荷 载 大 ， 其 线荷 载达 1 4 k N m。 ( 4 ) 在楼 板 混 凝 土 浇 筑 过 程 中 ， B D F箱 体 容 易 上 浮 。 ( 5 ) B D F箱体底部混凝土难 以振捣密实。 ( 6 ) B D F箱体 底 下 混 凝 土 受 温 度 影 响 容 易 开裂 。 3施工技术措施 3 1 支模 架 体 系设 计 支撑架搭设高度 9 1 m， 搭设 区域纵 向 3 6 m， 横 向 1 8 m。梁 、 板模 板采用 1 8 m m厚胶合板 ， 龙骨为 收 稿 日期 ： 2 0 1 4 0 81 4 作者简介 ： 俞水新 ( 1 9 6 3 一 ) ， 男 ， 浙江绍兴人 ， 高级工程 师， 从事建筑工程管理工作 。 3 8 浙江建筑 2 0 1 4年第 3 1 卷 6 0 m m x 8 0 m m松木 ， 间距 2 0 0 m m， 支撑 系统为 8 3 5钢管 。板纵 、 横立 杆 间距 8 0 0 mm X 8 0 0 m m， 步 距 1 4 0 0 m m。暗梁 两侧 立杆 横 距 1 0 0 0 m m， 梁 底 设 置双 立杆 。立 杆 底 座 采 用 2 0 0 m m X 5 0 m m 通 长 木 垫板 ， 梁模 板按 长跨 的 2 1 0 0 0起 拱 ( 图 2 ) 。 图 2支 模 架 纵 向 剖面 图 3 2 高支模体 系设 计验 算 高支 模 架 设计 验 算 内容 主要 包 括模 板 验 算 、 次 楞验算 、 主楞验 算 、 立杆 验算 、 扣件 抗滑 验算 、 可 调托 座验算 、 支 模架 整体 高宽 比验 算 。 3 3 高支模 架搭设 要 求 3 3 1 模 支架设 置 纵 、 横 向扫地杆 纵 向扫地 杆应 采用 直角 扣件 固定 在距 底座 上皮 立杆 上 ， 距 离地 面不 大 于 2 0 0 mm， 横 向扫 地 杆 亦 应 采用 直 角 扣 件 固定 在 紧 靠 纵 向 扫 地 杆 下 方 的 立 杆上 。 3 3 2立 杆接 长 同步 内 隔一根 立杆 的两 个相 隔接 头在 高度 方 向 错开 的距 离不 宜小 于 5 0 0 m m， 各 接头 中心至 主 节点 的距 离不 宜大 于步 距 的 1 3 。 3 3 3 水 平杆 对接 扣件 应交 错布 置 两根相邻纵向水平杆的接头不宜设置在同步或 同跨 内； 不 同步或不同跨 两个相邻接头在水平方 向 错 开 的距 离 不应小 于 5 0 0 m m； 各 接头 至 最近 主 节点 的距 离不 宜 大 于纵 距 的 1 3 。 每 步 的 纵 、 横 向水 平 杆 双 向拉通 。 3 3 支模架 四边 满 布竖 向剪 刀撑 中间每 隔 4排立 杆 设 置 一道 纵 、 横 向竖 向剪 刀 撑 ， 由底 至顶 连续 设 置 ； 模 板支 架 四边 与 中间 每 隔 4 排 立杆从 顶层 开 始 向下每 隔 2步设置 一 道水平 剪 刀 撑 。剪 刀撑 搭接 长 度 大 于 1 0 0 0 mm 且用 3个 扣 件 扣 牢 。 3 3 5防止 扣件 抗滑 该 支模 架采 用 可调顶 托方 式支 撑 。 3 3 6 支模架须与已浇筑的柱体连接 为了增加满堂支撑架的整体刚度， 支模架须与 已浇筑 的柱体连接 ， 以减少安全隐患。 3 4施 工 工 艺 流 程 安装模板一划线定位一铺钢丝网片一梁钢筋、 底板钢 筋 、 肋梁 钢筋 绑扎一 箱体 安装 、 采 取抗 浮技 术 措施一板 面钢筋安装一 隐蔽验4 仃一混凝 土浇筑一 养 护 。 3 4 1 暗梁、 肋梁、 箱体定位 按 照施 工 图排箱 要求 ， 在 楼板模 板 上放 线 ， 保 证 肋梁 、 暗梁钢筋绑扎和箱体安装的位置准确。 3 4 2板底 钢丝 网片 板 底铺 设 钢丝 网片 ( 图 3 ) ， 防止 箱 体 底 下 混 凝 土受 温度 影 响而开 裂 。 图 3板 底铺 设 钢 丝 网 片 3 4 3梁 钢筋 绑扎 先绑 扎 暗梁钢 筋再 绑扎 肋梁 钢筋 ， 暗 、 肋 梁交 叉 处肋 梁钢 筋在 上 ， 暗 梁 钢 筋 在 下 。为 保 证 暗 梁 截 面 尺 寸 ， 预先 用 q O l O钢筋按 照 梁截 面 内净 尺寸 焊 好 井 字形 支撑 马凳 ， 沿梁 每 隔 2 m 设置 。 3 4 4 板 钢筋 绑扎 与箱 体安 装 梁 钢 筋 绑 扎 完 毕 后 ， 再 摆 放 板 底 钢 筋 。 绑 扎 板 筋 时 除 外 围两 根 筋 的 相 交 点 应 全 部 绑 扎 外 ， 其 余各点可 以交错 绑扎 ， 负 弯矩钢 筋每个 相 交点 均 要 绑 扎 。 按 照施 工 图 ， 在 每 个 肋 梁 空 格 内依 次 摆 放 箱 第 1 2期 俞水新等： 超高大跨度混凝土 B D F箱体空心楼盖施工技术 3 9 体 。摆放应平整 、 前后左右对正对 齐 ， 在 箱体 四周 与肋梁钢筋应保持 钢筋保护层距 离。箱体 摆放完 后 应 检 查 、 校 正 ， 再 绑 扎 板 上 部 钢 筋 。板 上 部 受 力 钢筋与分布钢筋按 图纸间距进行绑扎 ， 板 与暗梁 、 肋梁交叉处 ， 板 的钢筋 在 上 ， 肋 梁钢 筋居 中， 暗梁 钢 筋 在 下 。 3 4 5 设置抗浮固定点 肋梁钢筋 绑扎完毕后 ， 即可开始设 置抗浮 点。 抗浮点采用 1 2号铁丝 ， 用手枪钻在楼板肋梁底模打 孔 ， 铁 丝穿 过模 板 ， 将 支 模 架 与 板 上 部 筋 绑 扎 固定 ， 每 条肋 梁 一个 箱体 设置 一个 抗 浮点 。 3 4 6 混凝 土 浇筑 与养 护 ( 1 ) 浇筑前切记安排安装工去模板底下 固定铁 丝 ： 铁 丝 必须 与 支模 架 扎 牢 ， 但 不可 拧 得太 松 或 太 紧 。 ( 2 ) 混凝土浇筑 时， 应尽量 降低 混凝 土的下落 高差 ， 出料 口高于 5 0 0 m m时不能直接冲击箱体 ， 需 在 出料 口铺设模板减缓 冲击力 ； 也可直接将混凝土 浇筑在梁等结构上， 使其 自由流淌 ， 以减小浇筑时的 冲击力。 ( 3 ) 混凝土坍落度应为 1 6 01 8 0 mm， 石子最大 粒 径 不得 超过 2 5 m m， 振 捣 应 用 q b 2 5 m m 振 捣 棒 和 平 板 振动 器配 合使 用 。 ( 4 ) 针 对 箱 体 底 部 混 凝 土 难 以振 捣 密 实 的 特 点 ， 在箱体中部开设 8 0 m m振捣孔 ， 板混凝土浇筑 时适 当加长振捣时间和增 加振捣点数量 ， 振捣 同时 观察箱体四周及箱体中振捣孔 ， 不再 出现气泡 冒出， 表示箱体底混凝土密实。浇筑完毕的混凝土应进行 养护， 湿润养护不少于 7 d 。 ( 5 ) 针对空心楼板板肋 间距小 的特点 ， 采用小 振动棒配合大 振动棒 进行 振捣施 工 ， 并 且浇 筑 时 先 浇 筑 小 肋 部 分 混 凝 土 ， 再 沿 一 方 向铺 摊 混 凝 土 面 层 。 浇筑 时 分 3层 浇 筑 ， 以 便 减 小 混 凝 土 对 块 体 的浮力 ： 首先浇筑至块体底部 ， 第二次浇筑至块 体 中部位置 ， 第 三次浇 筑至 板 面标高 。浇筑 时不 能沿板肋作 多点 围合 式浇 筑 ， 并严禁一 次性 浇筑 至板 面 标 高 。 4 结 语 通过超高支模架 区域现浇混凝土空心楼板的施 工实践， 取得 了较好效果。特别是针对 超高支模架 搭设、 箱体抗浮及混凝土抗裂等施工难点 ， 提出的应 对措施能很好地控制施工质量， 为今后类似工程提 供 了借鉴 。 参 考 文 献 1 中国建筑科学研究院 J g J l 3 0 2 0 l 1建筑 施工扣件 式钢管脚 手架安全技术规范 s 北京 ： 中国建筑工业 出版社 ， 2 0 1 1 2 中国建筑科学研究院 C E C S 1 7 5 ： 2 0 0 4现浇混凝土空心楼盖结 构技术规程 S 北 京： 中国计划 出版社 ， 2 0 0 4 3 张正 荣 ， 陈正益 B D F薄壁箱 体空心楼盖施 工技术 J 建 筑， 2 0 1 3 ( 1 9 ) ： 2 1 2 3 ( 上接 第 3 6页 ) 6 余 闯， 潘林有 ， 刘松 玉， 等 热交换桩 的作用 机制及其应 用 J 岩土力学 ， 2 0 0 9 ， 3 0 ( 4 ) ： 9 3 39 3 7 7 张 日红 ， 吴磊 磊 ， 孔 清华 静钻 根植 桩 基础 研究 与 实践 J 2 0 1 3 ， 3 5 ( 增刊 2 )： 1 2 0 01 2 0 3 8 周 佳锦 ， 龚 晓南 ， 王奎华 ， 等 静 钻根植 竹节桩 抗压 承载性 能 J 浙江大学学报 ： 工学版 ， 2 0 1 4， 4 8 ( 5 ) ： 8 3 5 8 4 2 9 周佳锦 ， 王奎华 ， 龚晓南 ， 等 静钻根植竹节桩 承载力及荷载 传 递机制研究 J 岩土力学 ， 2 0 1 4 ， 3 5 ( 5 ) ： 1 3 6 71 3 7 6
