八年级物理上《透镜及其应用》专题讲义
6
1
2
3
5
4
一、单项选择题（一）
1. 如图所示，下列透镜中哪些是凸透镜 （ ）
A. 1、2、3 B. 4、5、6
C. 1、3、5 D. 2、4、6
2. 小芳同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进了水可能引起火灾的主要原因是 （ ）
A. 盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用
B. 盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用
C. 盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用
D. 盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用
3. 下列表示平面镜和凸透镜成像情况的图中，正确的是 （ ）

4. 将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上承接到一个很小、很亮的光斑。当把一个物体放在距这个凸透镜50cm处时，在透镜的另一侧可以得到 （ ）
A. 放大、正立的实像 B. 缩小、正立的实像
C. 放大、倒立的实像 D. 缩小、倒立的实像
5. 如图所示，投影仪是教学中常用的设备。
下面关于投影仪的叙述中不正确的是
A. 平面镜的作用是改变光的传播方向
B. 屏幕表面粗糙，有利于光发生漫反射
C. 物体在屏幕上所成的像是一个放大的实像
D. 若使屏幕上清晰的像变大，只需使镜头靠近投影片
6. 在“探究凸透镜成像规律”的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像的情况是图中的 （ ）
A
B
C
D

7. 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则
A. 所成的像是正立缩小的实像
B. 所成的像是倒立缩小的实像
C. 把凸透镜向左移动，调整光屏的位置，得到的像变大
D. 把凸透镜向右移动，调整光屏的位置，得到的像变大

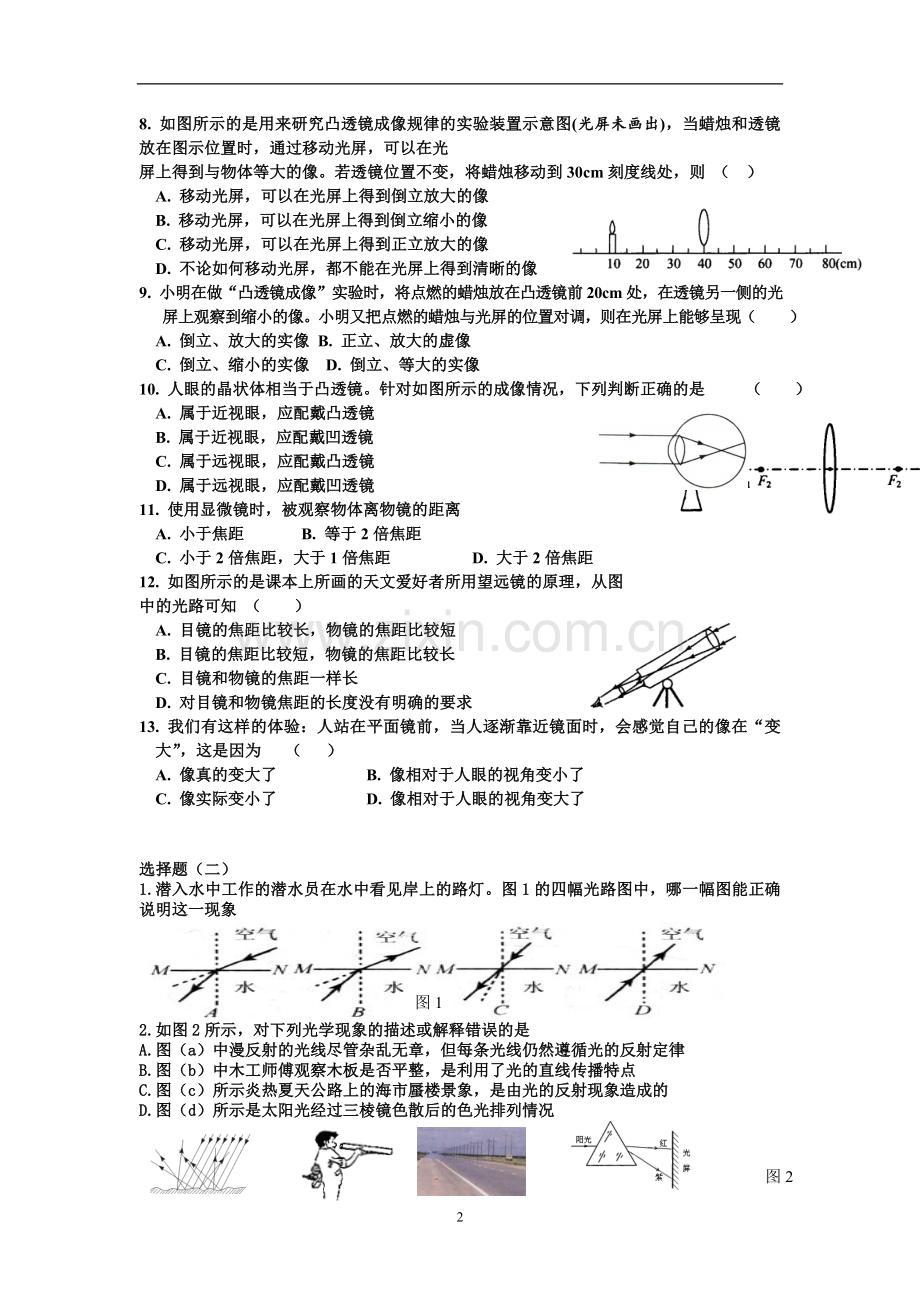

8. 如图所示的是用来研究凸透镜成像规律的实验装置示意图(光屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光
屏上得到与物体等大的像。若透镜位置不变，将蜡烛移动到30cm刻度线处，则 （ ）
A. 移动光屏，可以在光屏上得到倒立放大的像
B. 移动光屏，可以在光屏上得到倒立缩小的像
C. 移动光屏，可以在光屏上得到正立放大的像
D. 不论如何移动光屏，都不能在光屏上得到清晰的像
9. 小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像。小明又把点燃的蜡烛与光屏的位置对调，则在光屏上能够呈现（ ）
A. 倒立、放大的实像 B. 正立、放大的虚像
C. 倒立、缩小的实像 D. 倒立、等大的实像
10. 人眼的晶状体相当于凸透镜。针对如图所示的成像情况，下列判断正确的是 　（ ）
A. 属于近视眼，应配戴凸透镜
B. 属于近视眼，应配戴凹透镜
C. 属于远视眼，应配戴凸透镜
D. 属于远视眼，应配戴凹透镜
11. 使用显微镜时，被观察物体离物镜的距离
A. 小于焦距 B. 等于2倍焦距
C. 小于2倍焦距，大于1倍焦距 D. 大于2倍焦距
12. 如图所示的是课本上所画的天文爱好者所用望远镜的原理，从图
中的光路可知 （ ）
A. 目镜的焦距比较长，物镜的焦距比较短
B. 目镜的焦距比较短，物镜的焦距比较长
C. 目镜和物镜的焦距一样长
D. 对目镜和物镜焦距的长度没有明确的要求
13. 我们有这样的体验：人站在平面镜前，当人逐渐靠近镜面时，会感觉自己的像在“变大”，这是因为 （ ）
A. 像真的变大了 B. 像相对于人眼的视角变小了
C. 像实际变小了 D. 像相对于人眼的视角变大了

选择题（二）
1.潜入水中工作的潜水员在水中看见岸上的路灯。图1的四幅光路图中，哪一幅图能正确说明这一现象

图1

2.如图2所示，对下列光学现象的描述或解释错误的是
A.图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律
B.图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点
C.图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
D.图（d）所示是太阳光经过三棱镜色散后的色光排列情况

图2

（a） （b） （c） （d）
3.小明同学利用太阳光测量凸透镜的焦距，如图3。他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L。那么，凸透镜的实际焦距
A．一定小于L B．一定大于L C．可能等于L D.可能小于L、也可能大于L
a
b
S
射灯

图3
图4
图5

4.小光在听讲座时，想把银幕上用投影仪投影的彩色幻灯片图像用照相机拍摄下来，由于会场比较暗，他使用了闪光灯，这样拍出来的照片
A.反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍出来了
B.色彩鲜艳，比不用闪光灯清楚多了 C．色彩被“闪”掉了，拍到的仅有黑色的字和线条
D．与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物
5.某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图4所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点; 如果水面升至b位置时，人看到亮斑的位置在Q点，则
A．P点在S点的上方，Q点在S点的上方 B．P点在S点的上方，Q点在S点的下方
C．P点在S点的下方，Q点在S点的上方 D．P点在S点的下方，Q点在S点的下方
6.如图5所示，一根粗细均匀的木棒AB放置在主轴上，它经凸透镜所成的像为A’B’,则
A．Aˊ在Bˊ右边，Aˊ细、Bˊ粗B．Aˊ在Bˊ右边，Aˊ粗、Bˊ细
C．Aˊ在Bˊ左边，Aˊ细、Bˊ粗D．Aˊ在Bˊ左边，Aˊ粗、Bˊ细
7.如图6是一种被称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，正确的是
A．可能是酒具有化学显影作用 B．可能是酒的液面反射，在酒中出现放大的像
C．可能是图片在杯底凸透镜焦点处成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内

图7

图6

8.同学们用盛水的矿泉水瓶模拟眼球中的晶状体，来比较正常眼睛、近视眼睛和远视眼睛的焦距大小。如图7甲所示，他们将盛水的矿泉水瓶正对太阳，上下移动白纸，直到白纸上出现最细的亮线，估测亮线到瓶子侧壁的距离d。正常水瓶做实验时，d约为8厘米；把水瓶挤压成如图7乙所示后测得d为13厘米；把水瓶挤压成如图7丙所示后测得d为5厘米。则以下判断正确的是
A．乙模拟的是远视眼，实验可得远视眼的焦距比正常时大
B．乙模拟的是近视眼，实验可得近视眼的焦距比正常时大
C．丙模拟的是远视眼，实验可得远视眼的焦距比正常时小
D．丙模拟的是近视眼，实验可得近视眼的焦距比正常时大
9.如图8所示，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到的虚像可能是

图8

10.小明家为了防盗，在家中的门上装了一个“猫眼”，他在屋内能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的小明，则“猫眼”应该是：
A．凸镜 B．凹镜 C．凹透镜 D．凸透镜
11.一个人照完1寸照片后，想照一张2寸照片，假若人不动，则摄影师应使
A．照相机远离人，暗箱拉长 B．照相机远离人，暗箱缩短
C．照相机靠近人，暗箱拉长 D．照相机靠近人，暗箱缩短
12.生物显微镜的镜筒下面有一个小镜子，用来增加进入镜筒的光强，如果小镜子的镜面可以选择，在生物课上使用时，效果最好的是
A．凹型镜面 B．凸型镜面 C．平面镜面 D．乳白镜面
选择题（三）
1．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水：
④水中的筷子变弯．其中属于光的折射的是 （　 ）
A、①②③ B、①②④ C、①③④ D、②③④
2．对于物体放在一个平面镜前或一个凸透镜前所成的像，下列说法正确的是 （　 ）
A．平面镜和凸透镜都能成实像 B．平面镜和凸透镜都能成虚像
C．平面镜和凸透镜都能成放大的像 D．平面镜和凸透镜都能成缩小的像
3．用一个凸透镜成像时，下面说法中正确的是 （ ）
A．实像总是正立的、虚像总是倒立的 B．实像和虚像都可能是放大或缩小的
C．成实像时，物体离凸透镜越近像越大 D．成虚像时，物体离凸透镜越近像越大
4．我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。其中 （ ）
A．由于反射而形成的像是②⑤ B．由于折射而形成的像是①③
C．属于实像的是①②③ D．属于虚像的是②③④
5．用放大镜观察细小物体时，为了使看到的像再大一些，应该把物体放在凸透镜的（ ）
A．焦点以内，且在焦点附近 B．焦点以外，且在焦点附近
C．焦点以内，且远离焦点 D．焦点以外，且远离焦点
6．如图：小明和小红用焦距相等的相同照相机对小强同学拍照，洗出底片分别为甲和乙，则（ ）
A．小红和小明离小强的距离相同 B．小红离小强比较近
C．小红要使底片上的像与小明的一样大，小红
靠近后，再增大镜头到底片的距离
D．小红要使底片上的像与小明的一样大，小红远离后，再增大镜头到底片的距离
7．小强看远处的某点时，其光路如图所示，则下列说法对的是 （ ）

A．小强的眼睛正常，无须配戴眼镜
B．小强的眼睛是远视眼，应配戴凸透镜做成的眼镜
C．小强的眼睛是近视眼，应配戴凸透镜做成的眼镜
D．小强的眼睛是近视眼，应配戴凹透镜做成的眼镜
8．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为（ ）
A．100 mm以外 B．50 mm以内 C．略大于50 mm D．恰为50 mm

9．下列说法正确的是 （ ）
Ａ．所有望远镜都是由两个凸透镜组成的 B．显微镜的物镜成缩小的实像
C．望远镜是伽利略首先发明的 D．显微镜的目镜焦距大，物镜焦距小

10 报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜如图，则奶奶的眼镜是图中的 （ ）

A
B
C
D

11．一束平行光线沿主光轴射到凸透镜上，经凸透镜折射后交于距光心12㎝的地方，若将烛焰置于主光轴上，一次距离光心15㎝，另一次距离光心6㎝，两次成的像 （ ）
A．都是实像 B． 都是虚像 C ．都是正立的像 D．都是放大的像
12、在银幕上看到的电影画面都是正立的，在放电影时应将电影拷贝 （ ）
A.正立着放在小于2f的位置上 B.倒立着放在小于2f的位置上
C.正立着放在2f和f之间的位置上 D.倒立着放在2f和f之间的位置上
13、如图所示，手握放大镜，隔着放大镜看物体，则看到的 （ ）
A．只能是正立放大的像 B．只能是倒立缩小的像
C．只能是倒立放大的像 D．前三种像都可以看到

14、用普通望远镜观察远处物体时，突然有一只小飞虫飞到物镜上，则 （ ）
A、视野中出现了一只大飞虫 B、视野中出现了一只小飞虫
C、视野中出现了一个大黑点 D、视野中不会出现飞虫或黑点
15一个物体放在凸透镜前时，在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像，若把物体移至透镜前20 cm处，为了仍能在透镜另一侧光屏上得到清晰的像，则光屏的移动方向和所成像的大小为 （ ）
A．光屏靠近透镜，成缩小的像 B．光屏靠近透镜，成放大的像
C．光屏远离透镜，成放大的像 D．光屏远离透镜，成缩小的像
选择题（四）。
A．湖中的倒影 B．碗中的筷子 C．世博会夜晚的灯光 D．汽车观后镜

1．在如图所示的四幅图中，属于光的折射现象的是

2．站在平静的湖边，向湖面看去，看到了水中的鱼和天上的云，下列说法正确的
O
A．鱼是实物，云是像 B．云是实像，鱼是虚像
C．云和鱼都是实像 D．云和鱼都是虚像
3．一束光线从空气斜射入水中，入射角逐渐增大，则折射角
A．逐渐变小 B．逐渐增大，但总小于入射角
C．不变 D．逐渐增大，但总大于入射角
4．如右图所示，一束光线斜射入容器中，在O处形成一光斑，
在向容器中逐渐加满水的过程中，光斑将
A．向左移动后静止 B．向右移动后静止C．先向左、后向右移动 D．仍在原位置
5．有A、B、C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：
透镜
像的性质
A
放大
倒立
实像
B
缩小
倒立
实像
C
放大
正立
虚像
由此可知A、B、C三个透镜的焦距关系为
A、fA＞fB＞fc B、fc＞fA＞fB C、fA＜fB＜fc D、fB＜fc＜fA
乙
丙
甲
6．如右图所示的光线在玻璃、水、空气三种
介质中折射的情况，可以断定这三种介质依次是
A．甲是空气，乙是水，丙是玻璃
B．甲是玻璃，乙是空气，丙是水
C．甲是空气，乙是玻璃，丙是水
D．甲是玻璃，乙是水，丙是空气

7．下列关于凸透镜或凹透镜的光路图中不正确的是

8．夕阳西下时，人们还能看到落在地平线下的太阳，这是因为地球表面的大气对太阳光的
A．吸收 B．反射 C．折射 D．以上都不对，这是人的幻觉
9．显微镜中物镜成像，目镜也成像，则
A、物镜成正立虚像，目镜成倒实像 B、物镜成倒立实像，目镜成正立虚像
C、物镜、目镜均成倒立实像 D、物镜、目镜均成正立虚像
10.下列四幅图中，分别反映近视眼的成因及矫正方法的两幅图是

A．①③ B．①④ C．②③ D．②④

11．“影”是我们日常生活中常见的光现象，如夏天乘凉的“树影”；民间皮影戏的“皮影”；岸边景色在水中形成的“倒影”；春游时的“摄影”等．下列说法正确的是
A．树影是由光的直线传播形成的 B．皮影利用了平面镜成像的原理
C．倒影是由光的折射形成的 D．摄影时用的照相机是根据凹透镜成像的原理制成的

12．在下面的四幅图中，属于光的反射现象的是
看起来没那么深！
水深危险！

Ａ　　　 Ｂ　　　　 　 Ｃ　　 Ｄ
13．如图，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，正确的是
A、可能是酒具有化学显影作用
B、可能是斟酒后杯底凸透镜焦距变大，
使图片在一倍焦距以内，成放大的虚像
C、可能是图片在杯底凸透镜焦点处成放大的像
D、可能是酒的液面反射，在酒中出现放大的像

14．如图所示，OP是一条由玻璃斜射入空气的折射光线，且与界面间夹角为30°，则入射角α与折射角γ符合下列的是
A．α＞60°，γ=60° B．α＜30°，γ=30°
C．α＞30°，γ=30° D．α＜60°，γ=60°

二、 填空题
1 凸透镜对光有 作用，凹透镜对光有 作用。（填“会聚”或“发散”）
2 舞台上用的一种追光灯，是由凸透镜和点光源组成的。如果要产生平行的绿光，光源
应放在凸透镜的 处，凸透镜上应贴有 色的滤光片。
3 小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图所示。
（1）要使像能够成在光屏的中央，应将光屏向 （填“上”或“下”）调整；
（2）实验过程中，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦
距是 cm；
（3）接着使烛焰向左移动5cm，此时应该将光屏向 （填“左”或“右”）移到某一位置，才能在屏上得到一个清晰的 、 的实像。
4. 在“观察凸透镜成像”的实验中，光屏上已成清晰的缩小的像。当烛焰向凸透镜靠近时，
仍要在光屏上得到清晰的像，光屏应向 （选填“靠近”或“远离”）凸透镜的方向移动。若要观察到烛焰放大的虚像，烛焰到凸透镜的距离应 它的焦距。
5 在“探究凸透镜成像的规律”的实验当中，凸透镜、烛焰和光屏
放在如图所示的A、B、C三个位置时，光屏上呈现一个缩小的像，则在A点位置放的是 　 ，在B点位置放的
是 　 ，在C点位置放的是 　 。
6. 眼睛是一个“变焦距”的凸透镜，它是通过睫状体来改变晶状体的 的。当睫状体 时，晶状体变 ，远处物体射来的光会聚在视网膜上，眼睛看见远处物体；当睫状体 时，晶状体变 ，近处物体射来的光会聚在视网膜上，眼睛看见近处物体。
7 如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是 、 的虚像。如果在文物上有两条裂纹，其夹角是5º。要想看到的像更大些，应该将放大镜离裂纹稍微 些。若放大镜的放大倍数是10倍，则他看到的角度是 度。

8.近视眼镜镜片是一个___透镜，某同学所戴的近视眼镜镜片的焦距是-0.5 m，该同学的眼镜度数是______；远视眼镜镜片是一个___透镜，某人所戴的远视眼镜镜片的焦距是0.5m，该人的眼镜度数是_____________。
9.当物体距凸透镜20㎝时，在透镜的另一侧的光屏上得到一个 （填“正立”或“倒立”）的、等大的清晰的像则此凸透镜的焦距为 ㎝ ，此时像距凸透镜 ㎝ ．若将此物体向透镜靠拢，而在屏上仍能得到清晰的像，则光屏应该向 凸透镜的方向移动，在此过程中，像逐渐变 ．当物体移到离凸透镜10㎝时，无论怎样移动光屏也不能在光屏上得到清晰的像，通过凸透镜 （填“能”或“不能”）看到物体的像．

三、作图题（共14分）
21.（6分）画出图中透镜的入射光线或折射光线的方向。
F
F
F
F
F
F

F
22.（4分）完成下列透镜的光路。
F

23.（4分）在图中，完成入射光线从左边射向凹透镜折射，再由凸透镜折射后的光路。

四、探究与创新题（共24分）
1.（4分）凸透镜的焦距为10 cm，如图所示，光屏上正好能得到一个清晰的烛焰的像，
该像应该是 、 的 像。若
保持凸透镜位置不变，蜡烛由标尺的15 cm处向
30 cm处移动的过程中，为了能在光屏上得到清晰
的像，光屏应该 （选填“向左移动”、
“向右移动”或“位置不变”）。
2（4分）小刚有一架“傻瓜”相机，拍摄时不需要根据景物的远近调节镜头到底片的距离
(即不需要“调焦”)。相机的说明书上注明“拍摄时，景物要在3m以外”。相机拍摄时
底片上成的是 、 的 像。下表是这架相机像距和物距的变化情况（f ＝35mm）。根据表中数据，解释为什么拍摄时不需要调焦？ 。

3.（6分）在探究凸透镜成像的实验中：
（1）第1、2两个实验小组分别进行了若干次操作，并把实验数据准确记录在下面表格中。
实验小组
第1组
第2组
凸透镜焦距f/cm
14
14
14
14
16
16
16
16
物到透镜距离u/cm
20
30
40
60
20
30
40
60
像到透镜距离v/cm
47
26
22
18
80
34
27
22
像的倒正
倒立
倒立
倒立
倒立
倒立
倒立
倒立
倒立
分析以上数据，你能得到什么结论？请写出两条。

（2）根据你探究出的凸透镜成像情况，你认为上述表格中还可增加描述像的特征的两项内容，如像的 和像的 ，便能更全面地归纳出凸透镜成像的规律。
4.（4分）如图所示，把凸透镜看作眼睛的晶状体，光屏看作视网膜。给凸透镜“戴上”近视眼镜，使烛焰在光屏上成清晰的像。“取下”近视眼镜，光屏上的像变模糊，沿靠近凸透镜方向移动光屏，光屏上能重新呈现清晰的像。实验结果表明：
（1）近视眼镜的作用是使像相对于晶状体向 （填“前”
或“后”）移，从而能在视网膜上成清晰的像。
（2）矫正近视眼所配戴的镜片是 透镜。
（3）近视眼镜的作用是将光线 （填“会聚”或“发散”） 。
（4）请举出一项保护视力的具体做法： 。

5（6分）小强同学在探究凸透镜成像规律的实验中发现，物体到凸透镜的距离小于焦距时，能成放大虚像，他突然想到平面镜成的也是虚像。你能帮他比较一下，这两种虚像有什么相同之处和不同之处吗？
相同之处：① ；② ；
③
不同之处① ；② ；③ 。

6.在做“探究凸透镜成像规律”的实验时：
（1）小明发现所用的凸透镜没有标明焦距，于是他让太阳光平行于主光轴
照射在凸透镜上，在透镜另一侧F点得到一个最小的亮点，如图24所示。
试作出这一过程的光路图。
O

F

·

·
图24

图25

（2）请用刻度尺量出凸透镜的焦距：f= cm。
（3）小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图25所示，其中明显还需要调整的是　　　　　　　　　　　　　　　　　　　　　　。调整后，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点：
（4）此时，小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向 凸透镜的方向移动（填 “远离”或“靠近”），才能使蜡烛的像变清晰。此实验说明近视眼配戴合适的近视眼镜能矫正视力的原因是　　　

7.根据探究“凸透镜成像规律”实验，请回答下列问题
（1）在阳光下或很远的灯光下测定凸透镜焦距的物理依据是：
。
（2）在光具座上做实验时，必须调整透镜、光屏的高度，是它们的中心与烛焰的中心大致
在 ，其目的是使像成在 ．
（3）如下图，将点燃的蜡烛先后置于a、F、b、c、d、e各点，并移动光屏，在屏上得到清晰的像，

则：

① 烛焰在 点，屏上的像最大；运用这一原理制成的仪器是
② 烛焰在 点，屏上的像最小；运用这一原理制成的仪器是
③ 烛焰在 点，屏上有等大像；
④ 烛焰在 点，屏上没有像，但眼睛从透镜的 侧（左/右）能看到一个放大的 像
