外墙干挂石材施工方案范文样本.doc

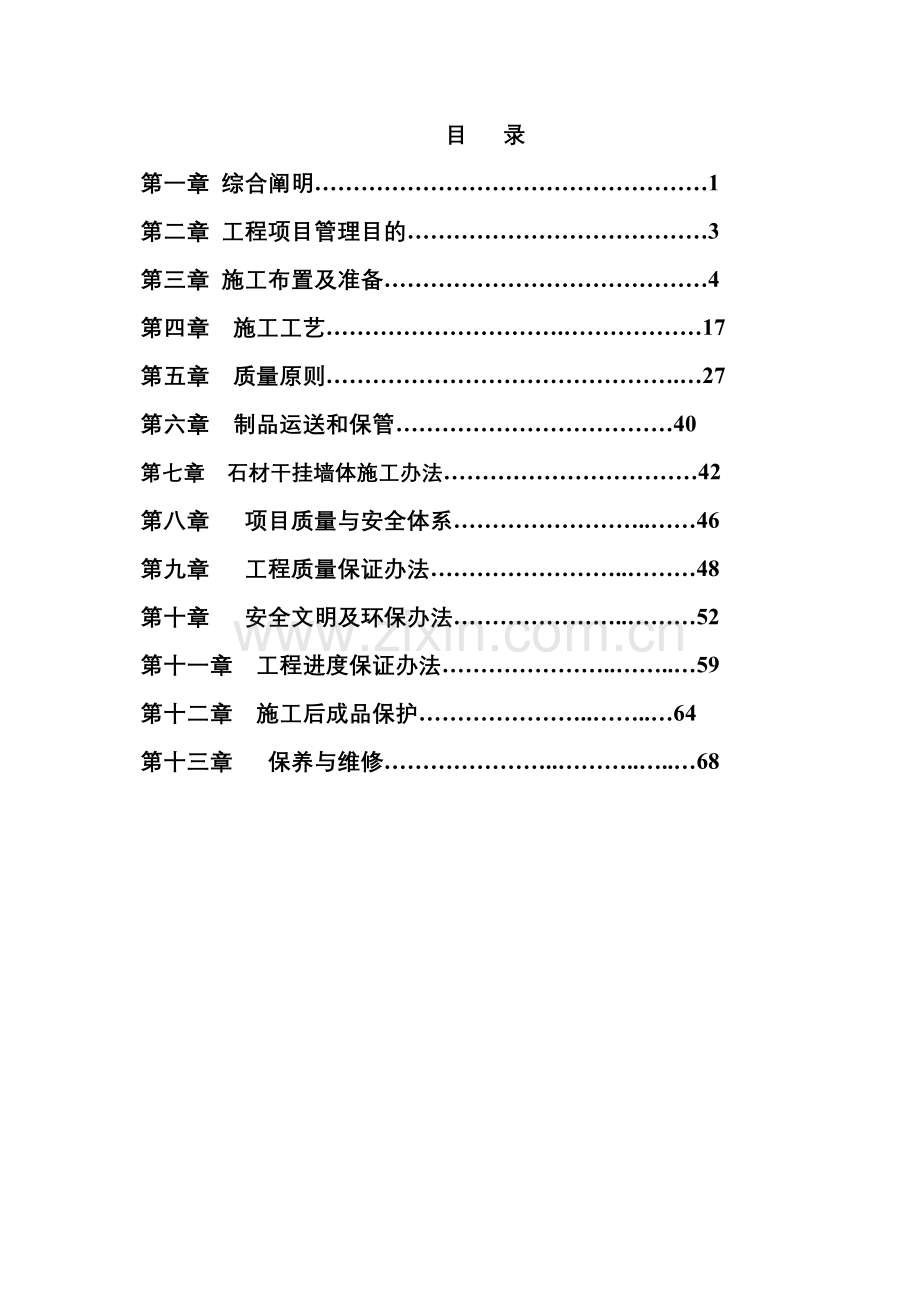

目 录
第一章 综合阐明……………………………………………1
第二章 工程项目管理目的…………………………………3
第三章 施工布置及准备……………………………………4
第四章 施工工艺………………………….………………17
第五章 质量原则……………………………………….…27
第六章 制品运送和保管………………………………40
第七章 石材干挂墙体施工办法……………………………42
第八章 项目质量与安全体系……………………..……46
第九章 工程质量保证办法……………………..………48
第十章 安全文明及环保办法…………………..………52
第十一章 工程进度保证办法…………………..……..…59
第十二章 施工后成品保护…………………..……..…64
第十三章 保养与维修…………………..………..…..…68

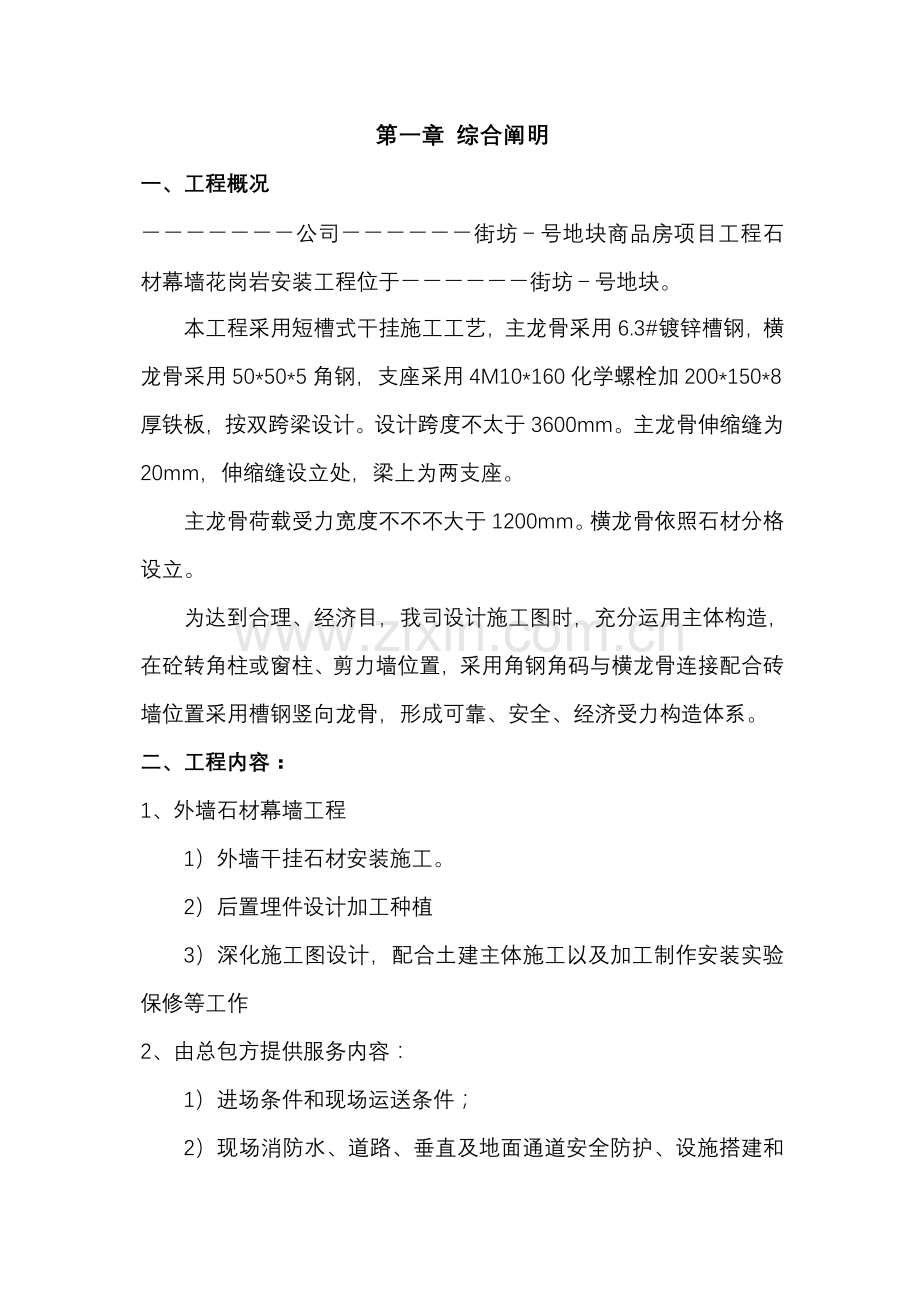

第一章 综合阐明
一、工程概况
―――――――公司――――――街坊－号地块商品房项目工程石材幕墙花岗岩安装工程位于――――――街坊－号地块。
本工程采用短槽式干挂施工工艺，主龙骨采用6.3#镀锌槽钢，横龙骨采用50*50*5角钢，支座采用4M10*160化学螺栓加200*150*8厚铁板，按双跨梁设计。设计跨度不太于3600mm。主龙骨伸缩缝为20mm，伸缩缝设立处，梁上为两支座。
主龙骨荷载受力宽度不不不大于1200mm。横龙骨依照石材分格设立。
为达到合理、经济目，我司设计施工图时，充分运用主体构造，在砼转角柱或窗柱、剪力墙位置，采用角钢角码与横龙骨连接配合砖墙位置采用槽钢竖向龙骨，形成可靠、安全、经济受力构造体系。
二、工程内容：
1、外墙石材幕墙工程
1）外墙干挂石材安装施工。
2）后置埋件设计加工种植
3）深化施工图设计，配合土建主体施工以及加工制作安装实验保修等工作
2、由总包方提供服务内容：
1）进场条件和现场运送条件；
2）现场消防水、道路、垂直及地面通道安全防护、设施搭建和拆除；
3）施工经纬、水准测量点网及50线提供和配合；
4）施工用水、用电、暂时办公场地、材料、设备堆放场地；
5）提供垂直运送、电梯使用和消防用电梯提前使用保护办法；
6）公共区现场安全保卫，负责将专业分包方运至工地指定地点垃圾统一运送和消纳；

五、工程工期
本工程筹划 年 月开工，详细以发包方开工告知日起算，单幢筹划工期为 个工作日。

六、文明安全施工
保证现场安全文明、清洁卫生，并服从周边道路管理，保证车辆和人员来往及施工安全，达到总包方对双标化施工工地管理规定。

七、工程质量规定
本工程质量按合同质量原则、国标、地方原则执行，保证达到一次验收合格率100%,观感质量"好"评估原则。

第二章 工程项目管理目的

1、工程质量目的
本工程质量保证达到《建筑装饰装修工程质量验收规范》GB50210-中工程验收评估原则合格级别。

2、工期目的
本工程筹划总工期为 个工作日，依照由业主方确认总包单位总控制进度筹划组织实行。保证与总体施工进度同步。施工深化图设计工作在进入施工现场前完毕，未涉及在本工期之内。

第三章 施工布置及准备

一、技术准备
1、工程设计
依照招标文献中设计规定和阐明按照本施工方案中编制根据组织专业技术人员对石材幕墙进行专业设计。
2、熟悉与审查施工图纸
1）审查设计图纸与否齐全，审查设计图纸与阐明书在内容上与否一致，以及设计图纸与其各某些之间有无矛盾和错误；
2）对建筑图、构造图与石材工程设计施工图纸在几何尺寸、坐标、标高、阐明等方面与否一致，技术规定与否对的；
3）审查石材工程生产工艺流程技术规定，掌握土建施工质量与否满足石材工程施工规定；
4）复核构造墙体各组件强度，刚度和稳定性与否满足规定；审查石材工程设计图纸中工程复杂、施工难度大和技术规定高分项，明确既有施工技术水平和管理水平能否满足工期和质量规定，拟采用可行技术办法加以保证；
5）明确工期，分期分批施工或交付使用顺序和时间；明确工程所用重要材料、设备数量、规格、来源和供货日期；
6）明确业主、总包方、设计方、工程建设总承包方、监理方和各施工单位之间协作、配合关系；明确总包单位可提供施工条件。如脚手架、现场施工用暂时水电状况等。
3、原始资料调查分析：
1）深化完善专业施工图及参加业主方和总包方组织图纸会审；将所有施工图纸中问题列出来交招标方设计解决；
2）编制深化施工组织设计；
3）做好施工技术人员对施工人员技术交底
二、材料、机具、物资准备
1、选用石材材料要符合国家现行产品原则规定和本工程项目招标文献规定，每种材料均要附有出厂合格证、质保书及必要检查报告。
2、型钢采用构造型钢，金属挂件采用不锈钢件，石材品种按设计图纸加工提供安装。
3、材料定货筹划：签定工程合同后进入施工现场对石材需求量按实进行调节。并按石材干挂石材用料配备相应干挂石材镀锌钢架龙骨、不锈钢干挂件、石材AB胶等辅助材料分类编制材料进货进场筹划；
4、材料进场前，按规定呈交审批，依照进度筹划表编排材料到场日期，准备好关于材料报验资料，例如技术阐明书、实验报告、材料合格证名书等文献，待获得批复后，立即安排订购及付运手续。
三、现场施工条件设备
1、工地现场办公室、仓库、施工人员宿舍等施工用房贯彻和布置。
2、工地施工现场办公室配备一种台式带传真电话机，现场工程项目管理人员配备手机人手一部。
3、依照现场条件提请总包方单位协调解决房屋设施：
1）现场办公室一间
2）工具材料库二间
3）加工制作场
4）露天暂时仓库
3、暂时设施用水、用电由总包方负责接驳到施工现场。
4、施工准备程序框图：
熟悉图纸、会审图纸、计算工程量、现场调查
方案审批
施工平面总布置
暂时供水、供电筹划
安全、技术交底
编制材料、构件、成品需用量筹划
编制月度、每周施工进度筹划
制定劳动力安排
筹划
制定设备、
工机具安排
制作、安装流程及作业指引书

5、重要准备工作完毕时间及负责人

编号
准备工作
完毕时间
负责人
1
深化施工图设计
开工前
公司设计部
2
会审图纸
开工前
技术负责人及技术员
3
编制施工组织设计
开工前
技术负责人
4
材料采购进场筹划
开工前
技术负责人
5
机具进场筹划
开工前
技术负责人
6
技术交底
开工前
技术负责人及施工员
7
现场清理
开工前
技术负责人及施工员
8
测量定线
开工前
测量员
9
组织人员进场
开工前5天
项目经理
10
水电施工准备
开工前
水电班
11
暂时设施
开工前
项目经理及招标方
12
“五通”
开工前
项目经理及招标方
13
后勤保障
开工前
办公室
14
施工报批手续等
开工前
招标方
15
与业主接洽
开工前
项目经理
16
质量安全三级教诲
开工前
公司、技术负责及施工员
17
保安办法
开工前
安全员

四、施工组织机构及人员配备
本工程若由我单位中标承建，我公司将成立项目经理部 ，按项目法组织施工，并实行项目经理负责制。项目经理作为项目独立主体在法人授权状况下，全面履行本项目合同义务、责任、权利，保质量、保工期完毕施工任务。
为保证工程顺利开展，项目部由具备丰富施工经验专业人员构成，在项目经理领导下，该部将全面负责施工、技术、质量、安全、核算等工作，依照作业筹划和施工预算提出劳动力、材料、机具需要用量筹划，统一指挥生产，协调贯彻资金和保证施工物资供应。保证本工程工期、质量、成本、安全和文明施工等五项控制目的实现。
当前我司已为该项目配备组织了优良石材安装专业施工队伍和项目经理，只等收到招标方发出准允进场告知，我司即将施工队伍进驻工程现场，在总包方协调指挥下，严格按照经设计单位和业主方确认石材施工图施工，合理安排工地现场施工作业。
我司将以业主和总包方规定为准，迅速、优质完毕石材工程。为此我司选派技术好、素质高、能力强，石材安装经验丰富管理人员进驻工地。
为使工程施工质量得到保证，我公司将按ISO9001质量认证原则严格管理，完善质量保证体系，并且在施工过程中接受甲方和现场监理及总包人员监督检查。

1、拟配备本工程项目管理班子
项目经理：
技术员：
测量员：
材料员：
资料员：
2、项目经理部重要职责
1）项目经理部是公司驻工地现场负责工程施工一种部门，项目部全套班子持证上岗。重要职责为：
2）依照施工合同规定，编制项目施工方案，编排工程项目施工进度表并组织实行。
3）严格执行公司材料管理制度，做好项目施工现场材料管理工作（涉及材料出入库手续、材料月报、报废材料管理等）。
4）代表公司解决好施工现场与业主、监理、总包方之间关系。
5）对施工人员做好技术交底，安全、文明、消防交底，严格执行公司制定管理制度，做好项目质量管理工作。
6）协调好各专业施工队伍关系，保证工程保质保量按期交付甲方使用。

3、项目经理职责
项目经理是公司法定代表人在本施工项目上委托代理人。项目经理岗位职责：
1）代表公司实行本石材专项施工项目管理，贯彻执行国家法律、法规、方针、政策和强制性原则，执行公司管理制度，维护公司合法权益。
2）协调好项目部与公司各业务部门之间关系。
3）主持项目部寻常工作，组织制定施工项目管理关于各项管理制度。
4）组织编制施工组织设计、工程进度筹划、材料设备进场筹划和项目管理实行规划。书面报告总包方和业主方审核确认后严格执行，每周向总包方和业主方报周报表。
5）参加由总包方和业主方组织召开生产协调会，代表乙方做出决定和遵循总包方和业主方批示工作。
6）负责解决现场关于设计图纸、生产进度、技术质量、安全施工、检查验收和洽商签证等问题。
7）组织项目部成员学习项目规章制度，检查执行状况和效果，并应依照反馈信息改进管理。
8）依照项目管理人员岗位责任制度对项目管理人员责任目的进行检查、考核和奖惩。
9）协调和解决与施工项目管理关于内容与外部事项。
10）对本工程项目进度目的、质量目的、安全目的和项目成本目的负责。
11）对于进入本工程项目生产要素进行优化配备并组织实行。
12）建立适应于本项目质量管理体系和安全管理体系并组织实行。
13）负责与公司管理层、劳务作业层、各协作单位、发包人、分包人、设计单位和监理工程师等协调，解决项目中浮现问题。
14）对于项目部其她员工有组阁权、管理权和考核奖惩权。
15）进行现场文明施工管理，发现和解决突发事件。
16）参加工程竣工验收，准备结算资料和分析总结，接受审计。
17）解决项目经理部善后工作。
18）协助公司进行项目检查、鉴定和评奖申报。
4、现场设计师、技术主管岗位职责：
1）负责对施工全过程图纸会审、设计变更、图纸合理性、材料品种、色彩花式选取；负责与甲方及设计单位进行设计技术交流，监督现场施工与设计图纸吻合，负责协调设计变更工作，检查监督图纸收集与整顿。全面进一步仔细阅读施工图纸。对施工图中设计与现场不符某些以书面形式告知甲方设计师，并及时解决问题。
2）严格执行施工工艺技术原则，及时精确向施工人员进行书面技术交底。
3）重要施工部位要亲临现场放线，如各类标高线、垂直线、各种材料接触界面线、位置点等，会同设计师参加验线工作。
4）对于石材等规格材料，挂贴之前要放置质量控制线，并按设计师规定预留勾缝宽度。
5）及时精确编写工程施工过程中材料送检、施工工程质量预检、验评、工程洽商等项报告工作，并将成果及时向项目经理报告。
6）专业工程师对工作对工作范畴内工程施工质量负责，对公司提供材料要负责质检签字。对业主方提供材料要负责质量检查。
7）专业工程师兼任责任范畴内质检员和安全员。
5、质量检查员岗位责任制
1）代表公司质量检查部在现场监督检查施工质量，对公司质量检查部直接负责。在现场维护公司利益，团结项目部全体工程师，以质量为生命，争创优质工程。
2）对施工质量有直接监督检查把关责任，对防止工程施工质量事故负责。
3）严格审查技术交底，以国家现行关于施工规范及管理定位根据，提出指引性意见。
4）具备极强责任心，在施工过程中做到随时随处检查施工质量，重要部位、特殊部位须做到旁站，发现质量问题、质量隐患及时对当事人下达质量问题告知书并告知项目部和公司质量检查部。
5）分项工程随时进行指引与检查，并随工程进度真实填写分项工程、分部工程、单位工程质量评估表，上报公司质量检查部。
6）对进场材料、半成品、成品进行严格质量检查，从源头杜绝不合格材料使用。安排须做检查测试材料进行实验，并填写好实验记录；对防火材料、进口材料更须严格把关。做好材料三证工作，录入、存档。所有材料入库必要有现场质检员签字承认，方可入库。
7）对施工队提供辅助材料纳入材料质量管理正常工作轨道。
8）组织各施工队伍做好自检、互检、交接检三检工作，并记录、签字向下一道工序移送。
9）如发生重大质量事故须在2小时内上报公司质量检查部门，不得隐瞒、擅自解决，待公司研究提出整治方案后方可进行整治。
10）组织现场各施工队伍总结、讨论本阶段施工质量状况，针对浮现质量问题提出整治办法。对施工队伍进行质量意识教诲，避免浮现返工现象，如发现质量不合格及时组织修理、整治，尽量减少挥霍。
11）努力学习专业知识，提高自身素质，做好本职工作，一切行动以公司利益为准则。出众完毕公司交给任务。

6、资料员岗位职责
1）熟悉掌握理解上海资料归档整治关于规定，并遵循文献规定及时将施工技术资料归档。
2）在项目经理领导下工作，积极配合专业工程师工作需求。
3）能胜任文秘工作，会电脑打字，文稿解决。
4）认真及时精确做好项目部各类文献资料签收发、整顿工作，做好会议记录工作。
5）积极做项目部办公室寻常卫生清扫工作，做好接待工作。

7、材料供应员、保管员岗位职责
1）负责工地材料采购与保管全面负责与设计师确认样板，与施工员确认品种数量、与业主及甲方确认采购价格及定样板等工作。
2）材料入库：做好材料数量清点，并告知现场专业工程师对入库材料质量一同进行检查验收；办理有效材料入库单；每周汇总一次交现场项目经理审查，对于在材料入库过程中发现材料数量和质量问题以最快方式告知公司材料部进行解决；入库单要依照公司合同材料采购合同或送货单中内容进行填写，对于不同材料供应合同不同材料送货单要分别填写；入库时对材料数量/规格/型号/品牌/入库时间/包装状况/材料合同号或材料送货单号做好记录，特别是数量要以材料合同或材料送货单规范数量进行登记。对于材料退货也要办理材料入库手续，但用红笔填写，材料保管员依照入库单填写材料明细帐。
3）材料出库：依照现场项目经理或现场专业工程师审批施工队材料领用筹划办理材料出库手续，同步核查施工队领用材料与否在施工合同中规定公司提供材料范畴。出库时对材料出库数量/规格/型号/品牌/出库时间/领料人/施工队合同号做好记录。对于施工队退货也办理出库手续，但用红笔填写。每周汇总一次材料出库单交项目经理审查，审查完毕后由材料保管员交财务部门，财务部门据此核算成本。材料保管员依照出库单记帐，注明“成本”或“转出”（转出指退货）。
4）材料保管：做好入库材料分类保管工作；对于贵重材料要入箱装锁；如有失窃状况及时报告项目经理。
5）材料月报：每月三日前将上月材料出入库状况，库存状况书面报公司材料部/经营部。
6）废品解决：对于施工过程中产生废品（如包装纸盒，轻钢龙骨废料头等）要及时做好回收工作，前按月报公司材料部。
7）竣工时材料移送：项目竣工时，要做好剩余材料归纳整顿工作，将剩余材料填列清单报公司材料部和经营部。
五、施工力量布置：
1、依照工程规模，构造特点和复杂限度，遵循合理分工与密切协作原则，组织高效率施工队伍。
2、做好职工入场教诲工作，按照开工日期和劳动力需要量筹划，分别组织特殊工种工人分批进场，安排好职工生活，并进行安全、防火、文明施工和遵纪守法教诲，使职工严格遵守上级颁发各项规章制度。
3、对特殊工种进行上岗前培训，无上岗证者禁止进入现场施工。
4、本工程筹划在正常施工过程投放施工人员（对总工程而言）40人，高峰期60人，分为10个班组：电工组、钳工组、铆工组、焊工组、装饰工组、注胶组、运送杂工组、测量组，每个班组之间互相协调，互相配合。
机构职能阐明：
测量组：负责现场测量放线。
电工组：负责对工地暂时电源进行维护。
钳工组：负责干挂石材钢龙骨安装。
铆工组：负责干挂石材钢龙骨安装。
焊工组：负责钢龙骨焊接。
装饰工组：负责把石材挂件安装。
注胶组：负责在石材挂板完毕并通过监理验收后对石材进行灌注密封胶。
运送杂工组：负责材料运送。

第四章 施工工艺

外墙采用全钢架短槽式干挂法。采用70*50*4镀锌钢管作为竖框架，采用50×50×5镀锌等边角钢作为横框架。
竖框架与预埋件之间采用角钢焊接固定方式（连接方式详见 图纸节点”）。

一、石材干挂安装工艺流程
见图01（第18页）

二、操作工艺
1、安装施工准备
1）编制材料、制品、机具详细进场筹划。
2）贯彻各项需用筹划。
3）编制施工进度筹划。
4）做好技术交底工作。
5）搬运、吊装构件时不得碰撞、损坏和污染构件。
6）构件储存时应依照安装顺序排列放置，放置架应有足够承载力和刚度。在室外存储时应采用保护办法。
7）构件安装前应检查制造合格证，不合格构件不得安装。
2、施工测量放线
1）复查由招标方移送基准线。

图01

2）放原则线：在每一层将室内标高线移至外墙施工面，并检查。在石材挂板放线前，应一方面对建筑物外形尺寸进行偏差测量，依照测量成果，拟定出干线挂板基准面。
3）以原则线为基准，按照图纸将分格线放在墙上，并做好标记。
4）分格线放完毕后，应检查预埋件位置与否与设计相符，否则应进行调节或预埋件补救解决。
5）最后，用Ф0.5-1.0mm钢丝在单层石材干挂墙体垂直、水平方向各拉两根，作为安装控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设一支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根。
6）注意事项：放线时，应结合土建构造偏差，将偏差分解；并应防止误差积累；放线时，应考虑好与其她装饰面接口；拉好钢丝应在两端紧固点做好标记，以便钢丝断了，迅速重拉；严格按照图纸放线；控制重点为：基准线。

3、石材干挂墙体安装工艺
1）石材干挂墙体骨架安装
①、施工准备：先复查主体构造尺寸，规定构造尺寸达到干挂墙体尺寸配合容许误差在容许偏差范畴内，对偏差达大者要进行修正解决。
②、依照控制线拟定骨架位置，严格控制骨架位置偏差；拟定组件在立面上水平、垂直位置，并在框格上画线，对平整度每层设控制点，依照控制点拉线，拉线调节，使组件按规定就位。
③、安装竖框：先将竖框与连接件连接，连接件与主体埋件点焊连接，然后及时进行调节和固定。每根竖框均用线坠调节垂直度。竖框采用70*50*4镀锌钢管。
④、安装横框：同一层横框安装由下而上进行。每安装完一层高度应进行检查、调节、校正和固定。横框采用5#镀锌角钢。
⑤、干挂石材板重要骨架固定，保证骨架安装牢固性。
⑥、在挂件安装前全面检查骨架位置与否精确、焊接与否牢固，并检查焊缝质量；干挂件采用钢制干挂件
2）石材干挂钢架防锈
①、70*50*4镀锌钢管主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷某些）进行防锈解决并控制第一道、第二道间隔时间不不大于12小时。
②、型钢进场必要有防潮办法并在除去灰尘及污物后进行防锈操作。
③、严格控制不得漏刷防锈漆，特别控制为焊接而预留缓刷部位在焊后涂刷不得少于两遍。
3）干挂石材安装程序
①、为了达到立面整体效果，规定板材加工精度比较高，要精心挑选板材，减少色差。石材表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层，容许有不不不大于厚度公差一半轻微凹坑、凸起、压痕、发纹、檫伤。选好石材依照图纸分格尺寸切割抛光，石材表面清洁。
②、在板安装前，应依照构造轴线核定构造外表面与干挂石材外露面之间尺寸后，在建筑物大角处做出上下生根金属丝垂线，并依此为根据，依照建筑物宽度设立足以满足规定垂线、水平线，保证70*50*4镀锌钢管钢骨架安装后处在同一平面上（误差不不不大于5mm）。
③、通过室内50㎝线验证板材水平龙骨及水平线对的，以次控制拟将安装板缝水平限度。通过水平线及垂线形成原则平面标测出构造垂直平面，为构造修补及安装龙骨提供根据。
④、石材板块自下而上安装，普通一组五人，将预制好石材板块安装到横框上，通过调节固定螺丝调节其高度及左右立边，使缝宽满足规定。
⑤、对石材自身误差（如对角线等）导致石材缝隙不均匀，在安装完后用角磨机解决，使缝隙一致。
⑥、安装完石材板块，用专用清洁剂对石材表面进行清洗后交付验收。

4、清扫
1）整个立面挂板安装完毕，必要将挂板清理干净，并经监理检查合格后，方可拆除脚手架。
2）柱面阳角部位，构造转角部位石材棱角应有保护办法，其她配合单位按规定相应保护。
3）防止石材表面渗入污染。拆改脚手架时，应将石材遮蔽，避免碰撞墙面。
4）对石材表面进行有效保护，施工后及时清除表面污物，避免腐蚀性咬伤。易于污染或损坏料木材或其她胶结材料不应与石材表面直接接触。
5）竣工时需要更换有缺陷、断裂或损伤石材。更换工作完毕后，应用于净水或硬毛刷对所有石材表面清洗，直到所有尘土、污染物被除。不能使用钢丝刷、金属刮削器，在清洗过程中应保护相邻表面免受损伤。
6）在清洗及修补工作完毕时，暂时保护办法移去。

5、竣工交付
1）先自检，然后上报甲方竣工资料。
2）在甲方组织下，验收、竣工交付。
3）办理有关竣工手续。
以上工序完毕后，此工序进入保修期，在保修期内，如果有质量问题，则要满足顾客规定，及时进行维修解决。

三、挂墙体安装施工注意事项
1、安装施工测量应与主体构造测量配合，其误差应及时调节。
2、立柱安装标高偏差不应不不大于3mm，轴线先后偏差不应不不大于2mm，左右偏差不应不不大于3mm。
3、应将横梁两端连接件及弹性橡胶垫安装在柱预定位置，并应安装牢固，其接缝应严密。
4、相邻两根横梁水平标高偏差不应不不大于1mm。同层标高偏差：当一幅干挂墙体宽度不大于或等于35m时，不应不不大于5mm；当一幅干挂墙体宽度不不大于或等于35m时，不应不不大于7mm。
5、应对横竖连接件进行检查、测量、调节。
6、现场焊接或高强螺栓紧固构件固定后，应及时进行防锈解决。
7、石材安装前应将表面尘土和污物檫试干净。
8、石材安装时，左右上下偏差不应不不大于1.5mm。
9、填充硅酮耐候胶时，金属板、石材缝宽度，厚度应依照硅酮耐候胶技术参数，竟计算后拟定。
10、干挂墙体钢构件施焊后，其表面应采用有效防腐办法。
11、干挂墙体竖向和横向板材安装容许偏差应符合下表规定：
干挂墙体安装容许偏差
项目

容许偏差
检查办法
竖缝及墙面垂直度
干挂墙体高度（H）
≤10
激光经纬仪或经纬仪
H≤
30≤H≤60
≤15
60≤H≤90
≤20
H≥90
≤25
干挂墙体平整度
≤2.5
2m靠尺、钢板尺
竖缝直线度
≤2.5
2m靠尺、钢板尺
横缝直线度
≤2.5
2m靠尺、钢板尺
缝宽度（与设计值比较）
±2
卡尺
两相邻面板之间接缝高低差
≤1.0
深度尺
12、干挂墙体安装过程中应进行接缝部位雨水渗漏检查。
13、石材干挂墙体四周与主体之间间隙，应采用防水保温材料填塞，内外表面应采用密封胶持续封闭，接缝应严密不漏水。
14、石材干挂墙体安装施工应对下列项目进行隐蔽验收：
1）构件与主体构造连接节点安装。
2） 干挂墙体四周、干挂墙体内表面与主体构造之间间隙节点安装。
3）干挂墙体伸缩缝、沉降缝、防震缝及墙面转角节点安装。
4）其她带有隐蔽性质项目。

四、干挂石材安装工程质量防止办法
1、操作人员培训
1）加强操作人员技能培训，提高技能素质。
2）认真组织学习操作工艺，操作过程，并贯彻执行。
3）进一步现场理解实际状况，核对图纸与现场状况差别，并做好记录。
4）加强现场技术、质量、安全交底，提高工作能力。
5）及时理解现场状况，及时发现问题，用典型事例进行分析，以提高解决问题能力，杜绝重复事件浮现。
2、加强材料供应检查制度
1）加强材料员质量意识教诲，选用责任心强、业务素质高材料人员。
2）提高质检人员质检精神，择优选用人员。
3）认真考察，严格按封样原则验货，材质不合格坚决退货。
4）严把石材加工过程质量原则，按原则验货。
5）提前做固化剂试配，控制固化速度，作好各种状况充分准备。
3、加强操作过程质量控制
1）认真检查墙面螺栓牢固限度，发现问题做调位充分解决。
2）钢构造焊缝，与否满足设计规定，焊渣清理彻底，防锈解决得当。
3）石材进场后做试装样板，检查合格后方可大面安装。
4）板恻或石板背面开槽位置精确，槽深及槽宽满足不锈钢挂件安装。
5）板材定位前作水平度、垂直度复检，认真调节无误后再固定。
6）每层板安装恰当拉开操作时间间隔，保证每层板孔有足够固化强度，再进行上层板安装。
7）安装完毕及时全面清理板面。
8）安装后及时派专人看守，严格保护成品。

石板安装质量符合规定：
项目
容许偏差
检查办法
竖缝及墙面垂
干挂墙体层
≤2
激光经纬仪

干挂墙体层
≤3

干挂墙体水平度（层高）
≤2
2m靠尺、钢板尺
竖缝直线度（层高）
≤2
2m靠尺、钢板尺
横缝直线度（层高）
≤2
2m靠尺、钢板尺
拼缝宽度（与设计值比）
≤1
卡尺

第五章 质量原则

一、 现场材料检查
1、钢材
石材干挂墙体工程所用钢材，现场进行厚度、长度和表面质量检查。
1）主控项目
钢材厚度检查，采用辨别率为0.5mm游标卡尺或辨别率为0.1mm金属测厚仪在杆件同一截面不同部位测量，测点应少于5个并取最小值。
钢材长度检查，采用分度值为1mm钢卷尺两侧测量，成果应将符合设计规定。
保护膜厚检查，采用辨别率为0.5μm膜厚检测仪检测，每个杆件在同部位测点不应少于个，同一测点测量5次，取平均值，当采用热浸镀锌解决时，共膜厚应不不大于45μm，采用静电喷涂时，其膜厚应不不大于40μm。
2）普通项目
钢材表面质量检查，应在自然散射光条件下，目测检查，钢材表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。
3）质量保证资料
①、钢材产品合格证
②、钢材力学性能检查报告
2、石材板材
石材干挂墙体工程中使用石材，应进行板材品种、规格、性能和级别检查。
1）主控项目
①、对于石材品种、性能和级别检查，由于现场条件影响，普通只检查石材产品产品合格证书、性能检测报告、材料进场验收记录和复验报告，石材抗弯强度实验值不不大于8.0Mpa，吸水率应不大于0.8%。
②、石材板长度、宽度、厚度、直角检查，采用分值率为1mm钢卷尺或辨别率为0.02mm游标卡尺和直角尺进行检查，检查成果应符合设计规定。
③、石材安装孔位检查，采用辨别率为1mm钢卷尺或辨别率为0.02mm游标卡尺进行检查，检查成果应符合下列规定：
短槽式安装石板：短槽应在板上下边各开短平槽，槽长不应不大于100mm.在有效长度内槽深度不适当不大于15mm，宽度宜为6或7mm，两短槽边距离石板两端距离不不大于板厚3倍，且应不大于85mm，也不应不不大于180mm.
2）普通项目
石材外观质量检查：采用观测法和辨别率为1mm钢卷尺检查。
①、表面平整、干净、无污染，颜色和花纹应协调一致，无明显色差，无明显修复痕迹。
②、每平方米石材表面质量和检查办法符合下表：
每平方米石材表面质量和检查办法

项目
质量规定
测量工具
1
裂痕、明显划伤和长度>100mm轻微划伤
不容许
观测
2
长度≤100m轻微划伤
≤8条
用钢尺检查
3
檫伤总面积
≤500㎡
用钢尺检查
3）质量保证资料
①、石材产品合格证
②、石材强度检测报告

3、硅酮密封耐候胶
1）主控项目
①、检查硅酮密封耐候胶相容性实验报告和粘结伸拉实验报告，成果必要符合规定。
②、检查硅酮密封耐候生产日期和有效期。
③、胶缝宽度和厚度控制，采用辨别率为0.05mm游标卡尺进行测量，密封胶粘结形式、宽度应符合设计规定，厚度不应不大于3.5mm。
④、采用观测检查和切割检查办法检查胶面光滑度、平整度、饱满密实限度。
2）普通项目
①、目测检查胶质量。用胶枪挤出硅胶，产品应为细腻均匀膏状或粘稠液体，不应有气泡、结皮和凝胶，颜色与样品无差别。
②、注胶表面检查，注胶表面应光滑，无裂缝现象，接口处厚度和颜色应一致。
3）质量保证资料
①、相容性实验报告和粘结拉伸报告。
②、质量保证书和产品合格证。
③、使用年限质量保证书。
④、进口商品商检证明。

4、五金件及其她配件
1）主控项目
①、石材干挂墙体中采用五金件和紧固件采用不锈钢材或制品，其她钢材应进行镀锌或其她防腐解决。五金件外观检查，应采用观测检查，也可以采用磁铁测试材质，有吸附力为非不锈钢制品。
②、转接件、连接件、构造尺寸、壁厚检查，应采用分度值为1mm钢直尺测量构造尺寸，用辨别率为0.05mm游标卡尺检测壁厚。转接件、连接件开孔长度不应不大于开空宽度40mm，孔边距离不应不大于开孔宽度1.5倍，壁厚不得有负偏差。
2）普通项目
转接件、连接件外观检查，采用目测办法，其外观应平整、无裂纹、毛刺、凹坑、变形等缺陷，当采用碳素钢材时，表面应做热镀锌解决。
3）质量保证资料
①、钢材产品合格证。
②、连接件、转接件合格证。
③、镀锌工艺解决质量保证书。

二、现场安装质量检查
1、预埋件及节点与连接检查
1）普通规定
预埋件及节点抽样，应符合下列规定：
①、每幅干挂墙体应按各类节点总数5%，抽样检查，且每类节点不应少于3个，锚栓应按5%抽样检查，且每种锚栓不得少于5根。
②、对已完毕干挂墙体金属框架，应提供隐蔽工程检查记录，不完整时，应对该干挂墙体工程节点拆开进行检查。
2）主控项目
预埋件与干挂墙体连接检查
①、检查办法
a、在预埋件与干挂墙体连接节点观摩手动检查。
b、用分度值为1mm钢直尺测焊缝尺寸和位置偏差。
②、检查指标应符合下列规定：
a、连接件、绝缘片、紧固件规格、数量应符合设计规定。
b、连接件与立柱应安装牢固，螺栓应有弹簧垫片等防脱落办法。
c、连接件可调节物应用螺栓牢固连接，并有防滑动办法。
d、连接件与预埋件之间位置偏差使用钢板或型钢焊接调节时，构造形式焊缝应符合设计规定。
e、预埋件、连接件表面防腐应完整，不破损。

2、锚栓连接检查
①、检查办法
观测检查锚栓埋设外观质量和埋设数量，用辨别率为0.05声度尺测量锚固深度。
由专业检测单位对锚栓进行锚固性能拉拔检测。
②、检查指标应符合下列规定：
a、锚栓类型、规格、数量、布置位置和锚固深度必要符合设计规定。
b、锚栓埋设应牢固、可靠、套管不得外露。

3、干挂墙体顶部、底部连接检查
①、检查办法
a、手动和观摩检查
b、底部采用分度值为1mm钢直尺测量检查空隙宽度。
②、检查指标
a、女儿墙压顶坡度对的，罩板安装牢固，不渗漏、无空隙。女儿墙内侧罩板深度不应不大于150mm，罩板与女儿墙之间缝隙应使用密封胶密封。
b、镀锌钢材连接件不得与铝合金立柱直接接触。
c、立柱、顶底部横梁干挂墙体板块与主体构造之间应有伸缩。
d、密封胶应平顺严密、粘结牢固。

4、立柱连接检查
①、检查办法
a、在立柱处观测检查。
B、用辨别率为0.05mm游标卡尺和分度值为1mm钢直尺测量，芯管长度和空隙问题。
②、检查指标
a、芯管材质、规格符合规定。
b、芯管插入上下立柱长度不得不大于200mm
c、上下两立柱间隙不应不大于10mm。
d、立柱上端与主体构造固定连接，下端应为可以上下活动连接。

5、梁、柱连接节点检查
①、检查办法
a、梁、柱节点处观测和手动检查
b、采用分度值为1mm钢直尺和辨别率为0.02mm塞尺测量，连接，螺栓规格和横梁两端缝隙宽度。
②、检查指标
a、连接件、螺栓规格、品种、数量应符合规定，螺栓有防松脱办法，同一连接处连接螺栓不应少于2个。
b、梁、柱连接应采用螺栓连接牢固，不松动，当梁柱为铝合金材料时两端连接处应设弹性胶垫片。当横梁、立柱为型钢时，梁柱连接可采用一面焊接，一面螺栓固定或两面螺栓固定形式，不可两面焊接。

6、金属框架与连接件表面质量检查
①、检查办法：观测、检查隐蔽工程验收记录和施工记录。
②、检查指标应符合下列规定：
a、金属框架和连接件表面油漆完好，划痕、檫伤限度符合规定。
b、金属框架和连接件表面无电焊溅落和烟火烤熏痕迹。
c、电焊焊渣清除干净，油漆到位。
预埋件、连接件支柱和横梁表面质量检查
①、检查办法
观测、检查隐蔽工程验收记录。
②、检查指标
a、型材表面保护膜未损坏，不得有划檫伤和烟火烤熏等。
b、型材表面不得有电焊痕迹。
c、电焊焊渣清除干净
d、焊接部位防腐油漆补刷到位。

7、质量保证资料
①、设计图纸资料
②、隐蔽工程检查验收记录
③、锚栓检查报告

8、重要构件与板材安装检查
1）普通规定
①、干挂墙体所用构件材料，必要经检查合格方可安装。
②、干挂墙体安装前应对石材弯曲限度，寒冷地区石材耐冻融性以及石材用构造胶粘结强度，石材用密封胶污染性进行复检。
③、安装质量检查，应按规定抽样：
a、每个检查批每100㎡应至少抽查一次，每处不得少于10㎡。
b、对于异型特殊规定干挂墙体工程，应依照干挂墙体构造和工艺特点，由监理单位和施工单位协商拟定。
④、石材干挂墙体竖向、横向板材安装质量检查原则和办法，应符合下表规定：
干挂墙体竖向、横向板材安装容许偏差（mm）
项 目
尺寸范畴
容许
偏差
检查办法
相邻两竖板材间距尺寸（固定端）
-
±2.0
钢卷尺
两块相邻石板、金属板
-
±1.5
靠尺
相邻两横向板材间距尺寸
间距≤时
间距≥时
±1.5
±2.0
钢卷尺
分格对角线差
对角线≤时
对角线≥时
≤3.0
≤3.0
钢卷尺
相邻两横向板材水平标高差
-
≤2
钢板尺或水平仪
横向板材水平
构件≤时
构件≥时
≤2
≥3
水平仪或水平尺
竖向板材直线度
-
2.5
2m靠尺或钢板尺
石板下连接托板水平夹角容许向上倾斜，不准向下倾斜
-
+2.0°
0°
-
石板上连接托水平夹角容许向下倾斜
-
-0°
-2.0°
-

9、石材干挂墙体板缝注胶检查
1）检查办法
a、观测检查板缝注胶饱满、密实度和表面质量。
b、切割检查，并用辨别率为0.
