塔吊防碰撞建筑物专项施工方案.docx

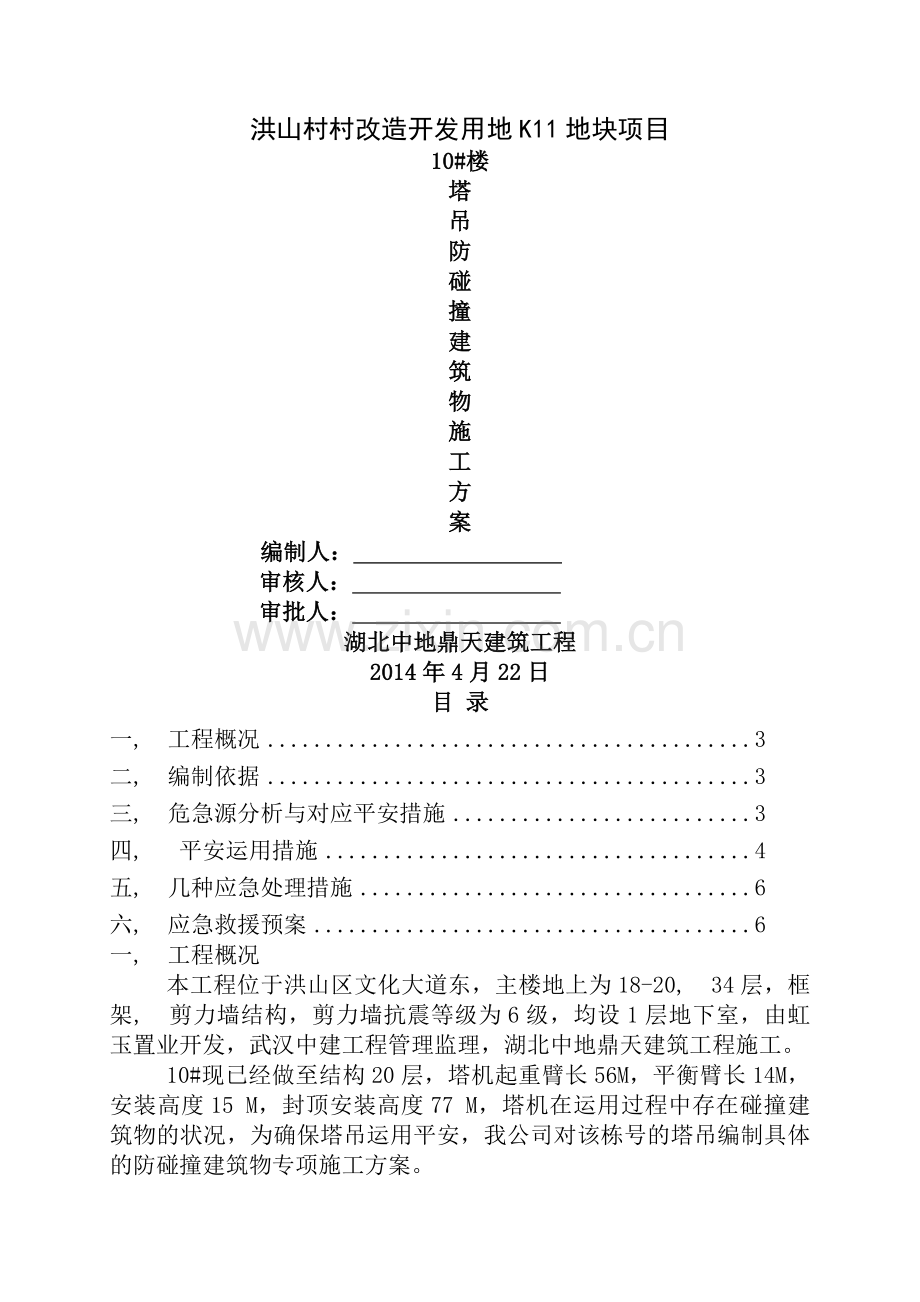

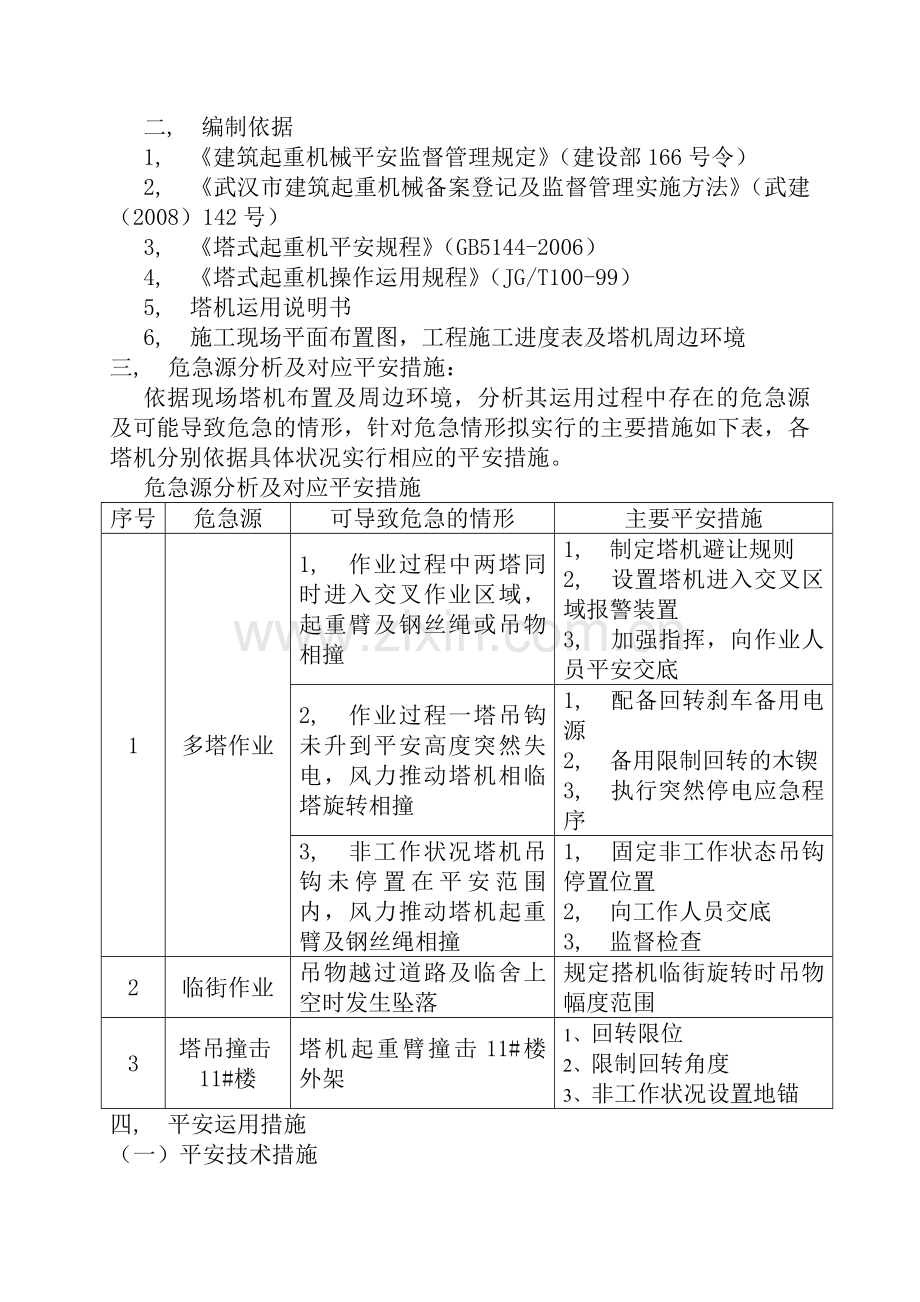

洪山村村改造开发用地K11地块项目10#楼塔吊防碰撞建筑物施工方案 编制人： 审核人： 审批人： 湖北中地鼎天建筑工程2014年4月22日目 录一, 工程概况3二, 编制依据3三, 危急源分析与对应平安措施3四, 平安运用措施4五, 几种应急处理措施6六, 应急救援预案6一, 工程概况 本工程位于洪山区文化大道东，主楼地上为18-20, 34层，框架, 剪力墙结构，剪力墙抗震等级为6级，均设1层地下室，由虹玉置业开发，武汉中建工程管理监理，湖北中地鼎天建筑工程施工。 10#现已经做至结构20层，塔机起重臂长56M，平衡臂长14M，安装高度15 M，封顶安装高度77 M，塔机在运用过程中存在碰撞建筑物的状况，为确保塔吊运用平安，我公司对该栋号的塔吊编制具体的防碰撞建筑物专项施工方案。二, 编制依据1, 建筑起重机械平安监督管理规定（建设部166号令）2, 武汉市建筑起重机械备案登记及监督管理实施方法（武建（2008）142号）3, 塔式起重机平安规程（GB5144-2006）4, 塔式起重机操作运用规程（JG/T100-99）5, 塔机运用说明书6, 施工现场平面布置图，工程施工进度表及塔机周边环境三, 危急源分析及对应平安措施：依据现场塔机布置及周边环境，分析其运用过程中存在的危急源及可能导致危急的情形，针对危急情形拟实行的主要措施如下表，各塔机分别依据具体状况实行相应的平安措施。危急源分析及对应平安措施序号危急源可导致危急的情形主要平安措施1多塔作业1, 作业过程中两塔同时进入交叉作业区域，起重臂及钢丝绳或吊物相撞1, 制定塔机避让规则2, 设置塔机进入交叉区域报警装置3, 加强指挥，向作业人员平安交底2, 作业过程一塔吊钩未升到平安高度突然失电，风力推动塔机相临塔旋转相撞1, 配备回转刹车备用电源2, 备用限制回转的木锲3, 执行突然停电应急程序3, 非工作状况塔机吊钩未停置在平安范围内，风力推动塔机起重臂及钢丝绳相撞1, 固定非工作状态吊钩停置位置2, 向工作人员交底3, 监督检查2临街作业吊物越过道路及临舍上空时发生坠落规定搭机临街旋转时吊物幅度范围3塔吊撞击11#楼塔机起重臂撞击11#楼外架1、 回转限位2、 限制回转角度3、 非工作状况设置地锚四, 平安运用措施（一）平安技术措施1, 调试塔机回转限位，限制塔机在限定工作区域内作业，避开塔机起重臂在临时设施和道路上空吊物运转。10#塔机限定回转角度约270，即以该楼及11#楼建筑边连线每边45为回转限位的起止点，限定在回转角度约270为工作区域，东南面90为工作禁区。2, 每台塔机各在地面架设几根涂有红色警示油漆的钢管，上插红旗。钢管位置及回转限位的起点和终点对应，以利对回转限位常常性检查和提示塔吊司机及指挥在作业区域内吊物。3, 设置塔机进入限位临界区域报警装置。利用回转多功能限位开关触点及电铃连接，塔机旋转接近限定区域时限位触点动作，电铃报警提示司机及指挥，塔机已进入危急区域，应谨慎操作，电铃延时自动断电。4, 增设回转刹车备用电源即蓄电池，塔吊在工作状况时对其进行充电。工作中突然停电，10#塔吊吊钩未提升到位或吊钩上有吊物时，应运用备用电源进行回转制动。5, 每台塔机上预备4块木楔，遇停电状况除利用备用电源回转制动外，还应刚好回转齿圈及回转小齿轮用木楔楔紧，防止风力推动起重臂旋转碰撞其它塔机。来电时将吊钩收回后应刚好将木楔松脱。6, 塔机非工作状态下设置地锚，在东单元屋面预埋20的几形钢筋，司机下班后刚好将塔机吊钩在屋面锚固。（二）运用作业几项特别规定1, 严禁在划定的作业区域外吊物，确因特别状况需在区域外吊物的，必需经项目平安员同意，实行牢靠措施并支配专业人员现场监督。2, 风力达到6级以上或回转刹车失灵或去重臂定位较困难时，严禁塔机作业。3, 塔机司机每班作业前，必需检查回转刹车是否牢靠，回转限位是否灵敏有效。4, 塔机回转时，必需提前减速，接近回转限位前低速运行并主动在回转限位起作用前停止回转，不得将县委开关当作停止开关。5, 塔机吊物后，应在回转前将吊物起升超过障碍物高度，边幅至平安范围以内后，再进行旋转，旋转到位后方能进行变幅和落钩。6, 每班作业后，塔机吊钩应提升到离起重臂3M左右并停置在15M幅度内，吊钩上不得悬挂吊索，吊具等。7, 作业过程中突然停电，若起重吊钩不在平安范围内，应刚好利用备用电源回转制动并实行木楔措施，塔机司机和指挥不得离开工作岗位。遇长时间停电，应想法用麻绳等方式对起重臂进行临时锚固。8, 塔机进入交叉作业区域应遵守以下规则：A, 低塔让高塔：安装高度相对较低的塔机在回转前应先视察高塔运行状况在进行作业。B, 后塔让先塔：两塔同时在起重臂交叉作业区域内作业时，后进入该区域的沓机应避让先进入该区域的塔机。C, 动塔让静塔：在进入两塔起重臂交叉作业区域内作业是，正在运行的塔机应避让处于静止状态的塔机。D, 轻车让重车：两塔同时运行是，起吊重物较少（相对于搭机本身起重特性）的塔机，应主动避让起吊物较重的塔机。E, 客塔让主塔：当塔机进入另一台塔机主要作业区域时，应主动避让该塔。（三）管理措施：1, 建立监理监督, 项目部管理, 租赁公司帮助, 作业人员实施的管理机制，租赁公司及项目部想作业人员交底并督促落实防撞措施。2, 严格执行塔机司机日常检查, 项目部每周检查, 租赁公司每月检查的制度。3, 项目部每月对塔机作业人员组织一次平安学习，并针对塔机运用中出现的问题制定订正措施。现场配备塔机总指挥，及各塔指挥联络。每台塔机配备2名指挥，塔吊司机和指挥运用对讲机进行联络，并仔细落实防碰撞措施。五, 几种应急处理措施1, 发生塔机平安事故时，应刚好启动公司应急预案。以下就一般性危急状况制定应急措施。2, 塔机运转过程中突然停电。塔机司机应刚好利用备用电源制动回转并采纳木楔楔住回转齿轮及齿圈，塔机指挥刚好向项目部的负责人反映状况，争取尽快送电，停电期间塔机司机和指挥不得离开工作岗位。停电超过1小时，应想方法用麻绳等方式对起重臂进行临时锚固。3, 由于操作失误塔机回转过度可能会引发碰撞，应快速对塔机的危急性作出推断，并考虑选择：1）通过起升和变幅动作避开碰撞；2）间断对回转进行制动，减小回转惯性直至制动；3）可能的状况下，反挡间歇制动；4）塔机指挥应快速视察周遍环境，及相邻塔机取得联系，实行其他必要措施。4, 作业过程中，发生两塔碰撞一台塔钢丝绳及另一台塔起重臂缠绕后，应马上停止动作，并对回转进行制动，通知修理人员解除缠绕后方能动作。作业过程中，发生塔机碰撞建筑物或脚手架后，应马上停止动作，并对回转进行制动，待清晰能否动作后方能向反方向旋转。六, 应急救援预案1, 事故类型和危害程度分析在施工过程中，可能发生高层塔吊施工事故主要体现在：（1）, 塔吊作业中突然平安限位装置失控，发生撞击护栏及相邻塔吊或坠物，或违反平安规程操作，造成重大事故（如倾倒, 断臂）；（2）, 塔吊基础变形坍塌。（3）, 自然灾难（如雷电, 沙尘暴, 地震强风, 强降雨, 暴风雪等）对设施的严峻损坏。（4）, 塔吊拆装和顶升过程中发生的人员伤亡事故。（5）, 运行中的电气设备或线路发生严峻漏电。2, 应急处置基本原则为了更好的适应法律和经济生活的要求；给企业员工的工作和施工现场区四周具名供应更好更平安的环境；保证各种应急资源处于良好的备战状态；指导应急行动按支配有序的进行；防止应急行动组织不力或现场援救工作的无序和混乱而延误事故的应急援救；有效地避开或降低人员伤亡的财产损失；扶植实现应急行动的快速, 有序, 高效；充分体现应急救援的“应急精神”。坚持“平安第一预防为主”, “爱护人员平安有先，爱护环境优先”的方针。贯彻“常备不懈, 统一指挥, 高效协调, 持续改进”的原则。3、 机构及职责3.1应急组织体系组长：叶希良副组长：严巍巍组员：吕向东 何荣华 王顺喜 陈意 厉定标3.2指挥机构负责组长负责：陈意（1）确定是否存在或可能存在重大紧急事故，要求应急服务机构供应扶植并实施场外应急支配，在不受故事影响的地方进行干脆限制；（2）复查和评估事故（事务）可能发展方向，确定其可能的发展过程；（3）指导设施的部分停工，并及领导小组成员的关键人员协作指挥现场人员撤离，并确保任何损害者都能得到主够的重视；（4）及场外应急机构取得联系及紧急状况的处理作出支配；（5）在场（设施）内实行交通管制，帮助场外应急机构绽开服务工作；（6）在紧急状态结束后，限制受影响地点的复原，并组织人员参与事故的分析和处理。副组长（即现场管理者）负责：（1）评估事故的规模和发展趋势，建立应急步骤，确保员工的平安和削减设施和财产损失；（2）如有必要，在救援服务机构来之前干脆参及救援活动；（3）支配找寻受伤者及支配非重要人员撤离到集中地带；（4）设立及应急中心的通讯联络，为应急服务机构供应建议和信息。组员职责：在组长的带领指挥下对事故进行救援抢救4、 预防及预警4.1危急源监控建立健全工程项目重大危急源信息监控方法及程序，完善危急源辩识工作，对危急源进行识别和评估。在技术和管理措施上加强重大事故危急的监控，防止重特大事故发生。对危急设备区域予以明显标识，实现规范化, 标准化管理。现场施工运用塔机起重机为QTZ63，用以吊装模板所用材料, 钢筋, 砼等其他材料。4.2予警行动如遇意外塔吊发生倾翻时，在现场的项目管理人员要马上用 向项目执行经理孙凤良汇报险情。孙凤良马上召集平安负责人叶希良, 抢救指挥组其他成员，抢救, 救援, 防护组成员携带着各自的抢险工具，赶赴出事现场。信息通讯：项目负责人：孙凤良 手机号码：平安负责人：叶希良 手机号码：项目总工：赵洪彬 手机号码：医院急救中心120 火警119 匪警110项目部办公室街道报告后，应快速通知全体指挥中心成员，单位负责人接到报告后，应当在1小时内向事故发生地有关部门逐级上报。报告内容包括：发生事故的时间, 地点, 联系 , 报告人, 伤亡人数等简要状况。5、 应急处置5.1相应分级为确保正常施工，预防突发时间以及某些预想不到的, 不行抗拒的事务发生，事前有足够的技术措施打算, 抢险物质的储备，最大程度地削减人员伤亡, 国家财产和经济损失，必需进行风险分析和实行有效的预防措施。依据本工程特点，在辩识, 分析评价施工中危急因素和风险的基础上，确定本工程重大危急因素之一是塔吊倾覆。在工地已实行机电管理, 平安管理, 各种防范的基础上，还须要制定塔吊倾覆的应急方案，具体如下：假设塔吊基础坍塌时可能倾翻；假设塔吊的力矩限位失灵，塔吊司机违章作业严峻超载吊装，可能造成塔吊倾翻。5.2相应程序施工过程中施工现场发生无法预料的须要紧急抢救处理的危急时，应快速逐级上报，次序为现场, 项目部。有项目部平安部收集, 记录, 整理紧急状况信息并向小组刚好传递，有小组组长或副组长主持紧急状况处理睬议，协调, 派遣和统一指挥全部车辆, 设备, 人员, 物质等实施紧急抢救和向上级汇报。事故处理依据事故大小状况来确定，假如事故较小，依据上级指示可由施工单位自行干脆处理。假如事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行处理，则由建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的平安管理部门向建设单位所辖建设行政主观部门请示启动上一级救援预案。（1）值班 ：项目部实行昼夜值班制度，项目部值班状况如下：值班人员：厉定标 吕国龙值班时间：全天24小时（2）紧急状况发生后，现场要做好警戒和疏散工作，爱护现场，刚好抢救伤员和财产，并由在现场的项目部最高级别负责人指挥，在3分钟没 通报到值班人员，主要说明紧急状况性质, 地点, 发生时间, 有无伤亡, 是否须要派救援车, 消防车或警力支援到现场实施抢救，如需可干脆拨打120, 110等求救 。（3）值班人员在接到紧急状况报告后必需在2分钟内将状况报告到紧急状况领导小组组长或副组长。小组组长组织探讨后在最短的时间内发出如何进行现场处置的指令。分派人员及车辆等在现场进行抢救, 警戒, 疏散和爱护等。由项目部的平安部门在30分钟内以小组名义打 向上级有关部门报告。（4）遇到紧急状况，全体职工应特事特办, 急事急办，主动主动地投身到紧急状况的处理中去。各种设备, 车辆, 器材, 物质等应统一调谴，各类人员必需坚决无条件听从组长或副组长的吩咐和支配，不得拖延, 推委, 阻碍紧急状况的处理。5.3处理及预防措施抢救组到达出事地点，在姚志强指挥下分头进行工作。A, 首先抢救组和经理一起查明险情，确定是否还有危急源。如碰短的高, 低压电线是否带电；塔吊构件, 其它构件是否有接着倒塌的危急；人员伤亡状况；商定抢救方案后，副经理向项目总工程师汇报经批准，然后组织实施。B, 防护组负责把出事地点旁边的作业人员疏散到平安地带，并进行警戒不准闲人靠近，对外留意礼貌用语。C, 工地值班电工负责切断有危急的低压电气线路的电源。假如在夜间，接通必要的照明灯具；D, 抢险组在解除接着倒塌或触电危急的状况下，马上救援伤员；边联系救援车，边刚好进行包扎，用担架将伤者抬到车上送往医院。E, 对倾翻变形塔吊的拆卸, 修复工作应请厂家来人指导下进行。F, 塔吊事故应急抢险完毕后，项目经理马上召集副经理，技术员, 平安员和塔吊司机组的全体同志进行事故调查，找出事故缘由, 负责人以及制订防止在次发生类似事故的整改措施。G, 对应急预案的有效性进行评审, 修订。（2）从以上风险状况的分析看，假如不实行相应有效的预防措施，不仅给工程施工造成很大影响，而且对施工人员的平安造成威逼。塔式起重机安装, 拆除急运行的平安技术要求；A, 塔式起重机的基础，必需严格依据运用说明书和方案进行。塔式起重机安装前，应对基础进行检查，符合要求后，方可进行塔式起重机的安装。B, 安装及拆卸作业前，必需仔细探讨作业方案，严格依据架设程序分工负责，统一指挥。C, 安装塔式起重机必需保证安装过程中各种状态下的稳定性，必需运用专用螺栓，不得随意待用。D, 塔式起重机附墙杆件的布置和间隔，应符合说明书的规定。当塔身及建筑物水平距离大于说明书规定时，应验算附着杆的稳定性，或重新设计, 制作，并经技术部门确认，主管部门验收。在塔式起重机未拆卸至允许悬臂高度前，严禁拆卸附墙杆件。E, 塔式起重机必需依据现行国家标准塔式起重机平安规程GB5144及说明书规定，安装起重力矩限制器, 起重量限制器, 幅度限制器, 起上升度限制器, 回转限制器等平安装置。F, 塔式起重机操作运用应符合下列规定：1） 塔式起重机作业前，应检查金属结构, 连接螺栓及钢丝绳磨损状况；送电前，各限制器手柄应在零位，空载运转，试验各机构及平安装置并确认正常。2） 塔式起重机作业时严禁超载, 斜拉和起吊埋在底下等不明重量的 物件。3） 吊运散装物件时，应制作专用吊笼和容器，并应保障在吊运过程中物料不会脱落。吊笼或容器在运用前应按允许承载实力的两倍荷载进行试验，运用中定期进行检查。4） 吊运多根钢管, 钢筋等瘦长材料时，必需确认吊索绑扎牢靠，防止吊运中吊索滑移物料散落。5） 两台搭式起重机之间吊物的垂直距离不应小于2M。当不能满意要求时，应实行调整相邻塔式起重机的工作高度, 加设行程限位, 回转限位装置等措施，并制定交叉作业的操作规程。6） 沿塔身垂直悬挂的电缆，应运用不被电缆自重拉伤哈磨损的牢靠装置悬挂。7） 作业完毕，起重臂应转到顺风方向，并应松开回转制动器，起重小车及平衡重应置于非工作状态。G, 为防止事故发生，塔吊必需由具备资质的专业队伍安装和拆除，塔吊司机必需持证上岗，安装完毕后经技术监督局特种设备平安检测中心验收合格方可投入运用。H, 塔吊司机操作时，必需严格按操作规程操作，不准违章作业，严格执行“十不吊”，操作前必需有平安技术交底记录，并履行签字手续。J, 塔吊安装, 顶升, 拆除必需先编制施工方案，经项目总工审批后遵照执行。K, 全部架子工必需持证上岗，工作时佩戴好个人防护用品，严格依据方案施工，做好塔吊拉结点拉牢工作，防止架体倒塌。L, 塔吊安装完成后，必需经技术监督局特种设备平安检测中心验收合格后，方可投入运用。6、 应急物资及装备保障经济物资的打算是应急救援工作的重要保障，项目部应依据潜在事故的性质和后果分析，配备应急救援中所需救援机械和设备, 交通工具, 医疗设备和药品, 生活保障物资。平安事故应急常用物资和设备有：(1) 常备药品：消毒药品, 急救物品及各种常用小夹板, 担架, 止血袋, 氧气袋等。(2) 抢险工具：铁锹, 撬棍, 气割工具, 消防器材, 小型金属切割机, 电工常用工具等。(3) 应急器材：架子管, 平安帽, 平安带, 防毒面具, 应急灯, 对讲机, 电焊机, 水泵, 灭火器等。(4) 设备：小轿车2辆。 湖北中地鼎天建筑工程 2014年4月22日
