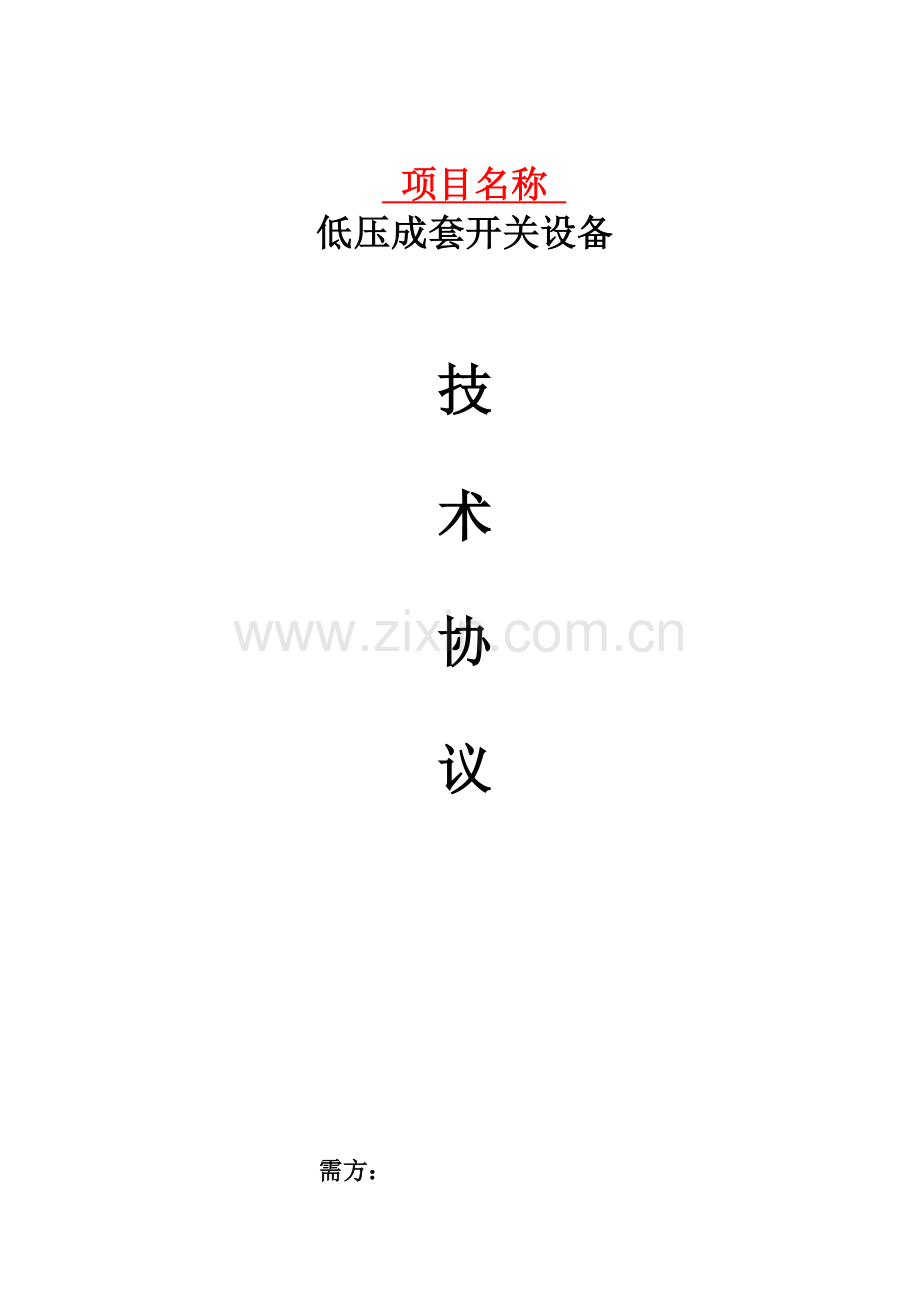

项目名称
低压成套开关设备

技
术
协
议

需方：
供方：许继电气股份有限公司

月
目 录

第一章、总则 1
第二章、供货范畴 1
第三章、引用规范和原则 2
第四章、设备运营环境条件 3
第五章、设备技术参数及性能 3
第六章、质量保证和实验 6
第七章、包装、运送和储存 7
第八章、项目管理及技术服务 7

第一章、总则
1、本技术合同合用于XXXXXX工程。它提出了对成套设备功能设计、构造和性能等方面技术规定。本项目供方为许继电气股份有限公司；需方为XXXXXX。
2、本技术合同中提出技术规定，完全满足关于原则和技术规范条文规定。
3、供方提供符合技术合同规定和关于工业原则，并且功能完整、性能优良优质产品及其服务。
4、本技术合同中提出是最低限度技术规定，并未对一切技术细节作出规定，也未充分引述关于原则和规范条文。本技术合同所使用原则如与供方所执行原则不一致时，按较高原则执行。
5、技术合同经供、需双方确认后作为订货合同技术附件，与合同正文具备同等法律效力。
6、技术合同未尽事宜，由供、需双方和谐协商拟定。
第二章、供货范畴
◆设备供货表
序号
名 称
型 号
单 位
数 量
备 注
1

面

2

面

◆详细配备表
序号
元 件 名 称
元 件 型 号
单位
数量
备 注
屏柜名称1
1

2

3

屏柜名称2
1

2

3

注：如元件为顾客指定，必要在备注栏注明厂家。非顾客指定元件在顾客不规定状况下可不注明厂家。做合同时请删除此注。

◆专用工具及备品备件
序号
名 称
型号及规范
单位
数量
使用处
备注
1

2

3

注：此表不可删除，若无有关专用工具及备品备件，请在表内划“/”标记。做合同时请删除此注。
第三章、引用规范和原则
本合同范畴内设备采用中华人民共和国国标（GB）及相应IEC原则或电力行业原则（DL）。
GB/156- 《原则电压》
GB/1408- 《固定绝缘材料工频电气强度实验办法》
GB/4064-1983 《电气设备安全设计导则 》
GB/2894-1996 《安全标志》
GB/4208-1993 《外壳防护级别分类》
GB/191- 《包装贮运标志》
GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
DLT5136- 《火力发电厂、变电所二次接线设计技术规定》
GB3047.1 《面板、架和柜基本尺寸系列》
GB50065-1994 《交流电气装置接地设计规范》
GB50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
IEC439 《低压成套开关设备和控制设备》
GB7251 《低压成套开关设备和控制设备等原则》
所有原则并未一一列出，如有新版本，按最新版本执行。
第四章、设备运营环境条件
1、周边空气温度不高于+40℃，不低于-5℃，24h内平均温度不得高于+35℃；
2、户内安装使用，使用地点海拔高度不超过mm；
3.周边空气相对湿度在+40℃时不超过50%，在较低温度是容许有较大相对湿度；应考虑到由于温度变化也许会偶尔产生凝露影响。
4、设备安装时与垂直面倾斜度不超过5度；
5、设备应安装在无激烈震动和冲击地方和局限性以使电器元件受到腐蚀地方。
第五章、设备技术参数及性能
1、重要技术参数
参数
单位
数值
额定频率
Hz
50(60)
额定绝缘电压
V
660(1000)
额定工作电压
主电路
V
380(660)
辅助电路
V
DC110、220；AC220、380
额定工作电流
水平母线
A
≤5000
垂直母线
A
1000
额定短时耐受电流
kA/1s
15、30、50、80
额定峰值耐受电流
kA/0.1s
105、176
母线
三相四线制
A、B、C、PEN
三相五线制
A、B、C、N、PE
注：各参数数值必要核对精确。做合同时请删除此注。
2、柜体技术性能
如下对各种柜体描述须结合项目实际状况进行选取和修改。做合同时请删除此注。
（1）MNS原则型：
具备国内先进水平低压抽出式开关柜，该产品原则化限度高，构造简朴，框架为模数E=25mm“C”型材组装而成，安全性好，大量采用高强度阻燃工程塑料组件。抽屉内具备可靠机械联锁，使用时更加安全可靠，该产品侧出线可为3极或4极，后出线用电缆组件出线为3极，后出线用L型铜排直接出线可为3极或4极。
1、抽屉单位层高模数为200mm，分为1/4单元、1/2单元、1单元、2单元、3单元
五个尺寸系列。
2、每台抽屉柜最多能安装9个一单元抽屉或36个1/4单元抽屉。
3、外形尺寸：600X800(1000)X2200、800X600(800、1000)X2200、1000X600(800、1000)X2200
4、额定电流：水平母线至4000A，垂直母线至1000A，抽屉主回路至600A，抽屉辅助回路10A。
5、柜体防护级别为IP30-IP40。
6、柜体颜色为RAL 。
注：若投标时有规定，可采用敷铝锌板柜体。做合同时请删除此注。
（2）MNS经济型：
该柜型是我公司依照市场需求推出，框架为模数E=25mm“C”型材组装而成，装配速度高，经济实用，外形和抽屉联锁机构与原则型MNS相似，垂直母线通道及插件按GCK产品布置方式，既保证产品使用性能，又减少了产品成本，且1/2单元抽屉电流可达100A。
1、抽屉单位层高模数为200mm，分为1/4单元、1/2单元，1单元、2单元、3单元
五个尺寸系列。
2、每台抽屉柜最多能安装9个一单元抽屉或36个1/4单元抽屉。
3、外形尺寸：600X800(1000)X2200、800X800(1000)X2200、1000X800(1000)X2200
4、额定电流：水平母线至4700A，垂直母线规格依照客观需求定，最大为1470A，抽屉主回路至600A，抽屉辅助回路10A。
5、柜体防护级别为IP30-IP40。
6、柜体颜色为RAL 。
注：若投标时有规定，可采用敷铝锌板柜体。做合同时请删除此注。
（3）GCS原则型：
该柜型是由国家电力部、机械工业部联合设计，符合国情，具备较高技术性能指标，造价相对较低，可以适应国内电力市场需求与发展低压抽出式开关柜，框架采用8MF型钢及专用联接件组装而成，型材模数孔E=20mm，截面积大，有足够刚度，组合简朴，工艺性强，稳固性能好。
1、抽屉回路规格： 1/2单元抽屉，1单元抽屉、1.5单元抽屉、2单元抽屉、3单元抽屉
2、有效安装空间1760，单元模数高度为160，最多可装22个出线回路。
3、既有产品;原则型侧出线、后出线。
4、外形尺寸：600X800(1000)X2200、800X600(800、1000)X2200、1000X600(800、1000)X2200
5、额定电流：水平母线至4000A，垂直母线至1000A，抽屉主回路至600A，抽屉辅助回路10A。
5、柜体防护级别为IP30-IP40。
6、柜体颜色为RAL 。
（4）GCS经济型：
该柜型是我公司依照市场需求推出框架采用8MF型钢及专用联接件组装而成，型材模数孔E=20mm，截面积大，有足够钢度，稳定性能好，经济实用，外形和抽屉推动机构与原则型GCS相似，垂直母线通道及插件按GCK产品布置方式，既保证产品使用性能，又减少了产品成本，单元模数高度可为160或200 mm。
1、抽屉回路规格： 1/2单元抽屉，1单元抽屉、1.5单元抽屉、2单元抽屉、3单元抽屉
2、单元模数高度为160，有效安装空间1760，最多可装22个出线回路，1/2单元抽屉电流可达63A。
3、单元模数高度为200时，有效安装空间1800，最多可装18个出线回路，1/2单元抽屉电流可达100A。
4、外形尺寸：600X800(1000)X2200、800X800(1000)X2200、1000X800(1000)X2200
5、额定电流：水平母线至4700A，垂直母线规格依照客户需求定，最大为1470A，抽屉主回路至600A，抽屉辅助回路10A。
5、柜体防护级别为IP30-IP40。
6、柜体颜色为RAL 。
（5）GCK型：
我公司生产GCK抽出式开关柜框架采用“C”型材组装而成，模数孔高度为E=25mm，原则化限度高，装配速度快，经济实用，成本低廉。可灵活地依照客户需求进行各种方案组合，柜体眉头可在上中部也可在柜顶，抽屉分为双拔片式和丝杆式两种构造。
1、抽屉回路规格： 8E/2、8E、12E、18E、24E.
2、有效安装空间1800，单元模数高度为200，最多可装18个出线回路。
3、外形尺寸：600X800(1000)X2200、800X800(1000)X2200、1000X800(1000)X2200
4、额定电流：水平母线至4700A，垂直母线规格依照客户需求定，最大为1470A，抽屉主回路至600A，抽屉辅助回路10A。
5、柜体防护级别为IP30-IP40。
6、柜体颜色为RAL 。
注：若投标时有规定，可采用敷铝锌板柜体。做合同时请删除此注。
（6）GGD型：
1、柜体采用8MF冷弯型钢局部焊接组装而成，其钢性及承载能力均达到电器元件安装规定。
2、主母线排列在柜上部后方。
3、外形尺寸：600(800、1000、1200)X600(800)X2200。
4、柜门采用镀锌转轴式铰链与构架相连，安装拆卸以便。门折边外均加有橡胶嵌条，关门时与柜体之间嵌条有一定压缩行程，以防门边与柜体直接碰撞，并提高了门防护级别。
5、装有电器元件仪表门，用多股软铜线与构架相连，柜内安装件与构架间用滚花螺钉连接，整柜构成完整接地保护电路。
6、柜体防护级别为IP30-IP40。
7、柜体颜色为RAL 。
第六章、质量保证和实验
◆质量保证
1、供方提供全新、合格开关柜和附助设备。
2、供方保证制造过程中所有工艺、材料实验等均符合技术合同规定。
3、附属及配套设备满足本技术合同和行业原则规定，并提供实验报告和产品合格证。
◆出厂实验
1、机械性能、机械操作及机械防误操作装置实验
2、仪表、继电器元件校验及接线对的性检定
3、绝缘实验
4、电气联调实验
设备交货之前，供方对所提供设备，将严格进行厂内各生产环节检查和实验，以表白设备符合技术合同规定，需方代表可参加实验见证。
第七章、包装、运送和储存
1、设备制造完毕并通过实验后及时包装，其包装符合铁路、公路和海运部门关于规定，随产品提供技术资料完整无缺，随屏包装。
2、包装箱上有明显包装储运图示标志，并标明合同号和屏号。
3、在运送及搬运途中须保持直立放置，不许倒置、侧放。
4、设备到现场后，需方应保证货品在现场存储符合电气设备储存规定。
第八章、项目管理及技术服务
◆项目管理
合同执行过程中供方指定项目管理人员及其联系办法：
部门
联系人
电话
传真
备注
生产进度专责
张 军

工程设计专责
孔 维 红

售后服务专责
苏 培 涛

◆技术培训
1、为了使需方掌握合同设备安装、调试、运营及维护技能，以保证设备正常安全运营，若需方提出规定，供方可安排需方技术人员到工厂培训或现场培训。
2、供方技术人员指引需方人员学习本合同设备工作原理、用法、调试及基本故障诊断维护等工作,达到可以独立操作使用水平。
3、在现场调试阶段，供方负责对顾客技术人员进行现场培训。
◆售后服务
1、对于所供产品，供方承诺：产品质量保证期为设备投运之日起 12个月或设备到达现场18个月，质保期间内对供方产品质量问题实行“三包”。供方产品实行终身服务。
2、对于非供方责任导致设备损坏，供方有以优惠价格，优先提供配件和修理义务。
3、对顾客在使用过程中浮现质量问题，供方在接到告知后，将顾客提出质量问题24小时内予以答复并及时解决。
◆技术文献
设备供货时提供如下资料：
a. 装箱清单
b. 产品合格证
c. 使用阐明书
d. 出厂实验报告
e. 关于电气图纸
f .规定备品备件
◆关于图纸承认阐明
鉴于本技术合同上述商定也许局限性以使需方清晰工程设计细节，需方应明确与否进一步对供方设计图纸进行承认。
1、图纸必要承认，承认方为 ，承认联系人为 ，供方承认图寄出日期为合同订立后 日，承认方承认返回日期为收到承认图之后 3 日内。若承认方因非技术性问题导致承认返回延期，供方有权在合同商定交货期基本上顺延交货期。需方代表签字： 。
2、图纸不承认，供方直接按合同生产。需方代表签字： 。
注：上述两项必要明确其中一项并签字。

需方： 供方：许继电气股份有限公司
传真： 传真：
电话： 电话：
E-mail： E-mail：
需方代表签字： 供方代表签字：
日期： 日期：
设计院：
传真：
电话：
E-mail：
需方代表签字：
日期：
