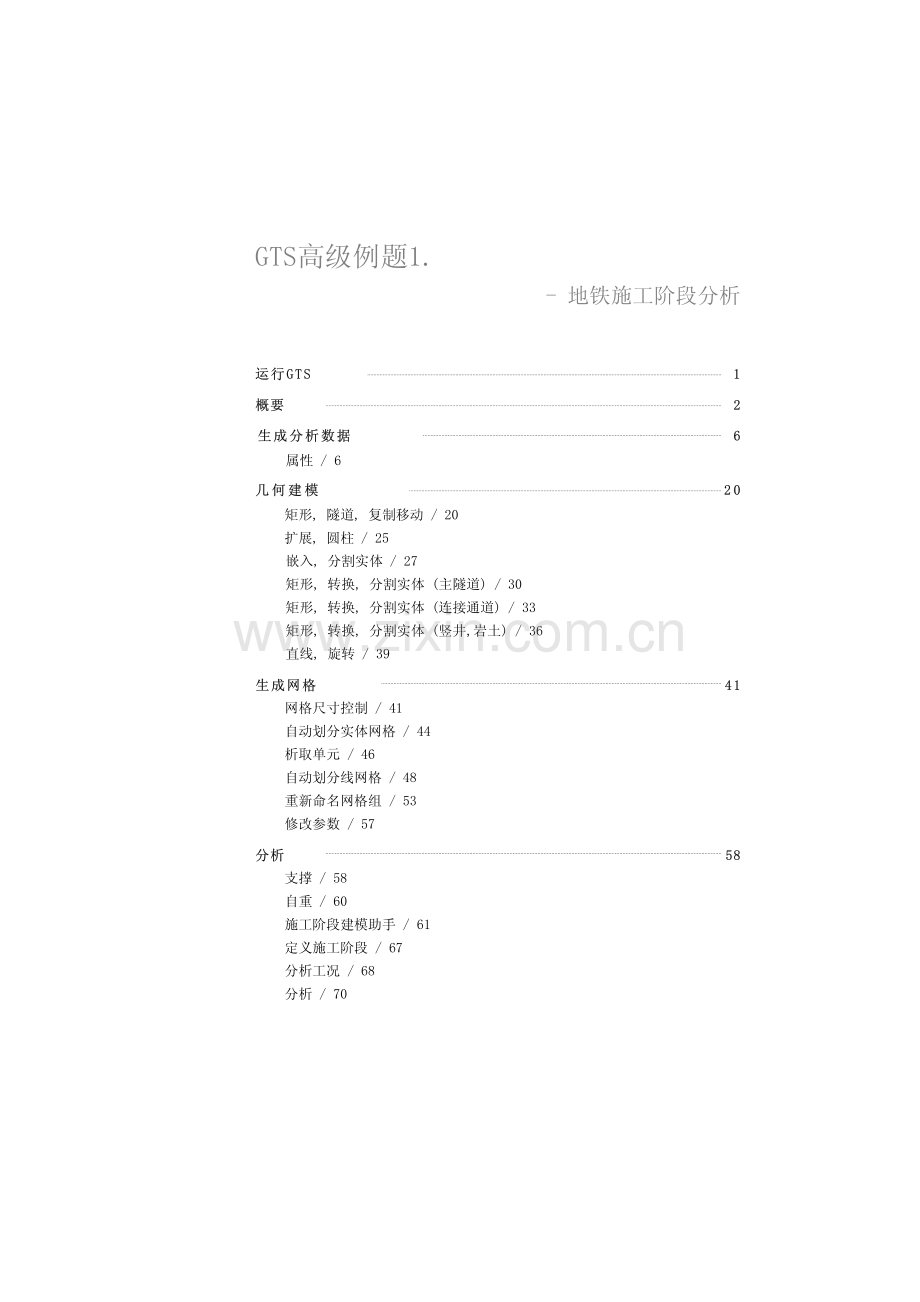

高级例题1 地铁施工阶段分析 GTS高级例题1.-地铁施工阶段分析 运行GTS 1 概要 2 生成分析数据 6 运行GTS 1 概要 2 生成分析数据 6 属性/6 几何建模 20 几何建模 20 矩形,隧道,复制移动/20 扩展,圆柱/25 嵌入,分割实体/27 矩形,转换,分割实体(主隧道)/30 矩形,转换,分割实体(连接通道)/33 矩形,转换,分割实体(竖井,岩土)/36 直线,旋转/39 生成网格 41 生成网格 41 网格尺寸控制/41 自动划分实体网格/44 析取单元/46 自动划分线网格/48 重新命名网格组/53 修改参数/57 分析 58 分析 58 支撑/58 自重/60 施工阶段建模助手/61 定义施工阶段/67 分析工况/68 分析/70 查 看 分 析 结 果 7 1 查 看 分 析 结 果 7 1 位移/71 实体最大/最小主应力/74 喷混最大/最小主应力/77 桁架 Sx/79 GTS 高级例题1 1 GTS高级例题1 GTS高级例题1 建立由竖井、连接通道、主隧道组成的城市隧道模型后运行分析。在此GTS里直接利用4节点4面体单元直接建模。运行GTS 运行GTS 运行程序。1.运行GTS GTS。2.点击文件 新建文件 新建建立新项目。3.弹出项目设置项目设置对话框。4.项目名称项目名称里输入高级例题 1高级例题 1。5.其它的项直接使用程序的默认值。6.点击。7.主菜单里选择视图 显示选项.视图 显示选项.。8.一般般表单的网格 节点显示网格 节点显示指定为FalseFalse。9.点击。地铁施工阶段分析 2 概要 概要 这个操作例题中使用的模型如下所示。此模型的地形是由多个地层组成，且有竖井和主隧道以及连接这两部分的连接通道。由于是左右对称的模型，所以只建立整体模型的一半，将其适当的分割后进行施工阶段分析。GTS 高级例题 1-1 GTS 高级例题 1-1 GTS 高级例题1 3 GTS 高级例题 1-2 GTS 高级例题 1-2 材料不同的部分以及需要按阶段来施工的部分都捆绑成网格组，便于管理。网格组的名称如下。此例题里竖井定义6个，连接通道定义3个，主隧道定义15个施工阶段。然后在开挖后的阶段生成锚杆及喷射混凝土。GTS 高级例题 1-3 GTS 高级例题 1-3 此模型里的结构有锚杆,喷射混凝土,混凝土面板等。其中只在竖井的开始部分的第二阶段的施工阶段里设置混凝土面板,其它的部分都设置喷射混凝土和锚杆。S Rock W Rock Soil 竖井#001006 连接通道#001003 主隧道#001015 地铁施工阶段分析 4 使用的各属性的网格组如下所示。属性 名称(ID)类型 材料 名称(ID)特性 名称(ID)网格组 名称 属性 名称(ID)类型 材料 名称(ID)特性 名称(ID)网格组 名称 软岩(1)软岩(1)实体 软岩(1)软岩 竖井#004,005 主隧道 连接通道 风化岩(2)风化岩(2)实体风化岩(2)风化岩 竖井#003,004 土(3)土(3)实体土(3)土 竖井#006 混凝土面板(4)混凝土面板(4)板 混凝土面板(4)混凝土面板(1)竖井喷混#005,006 主隧道/连接通道喷混(5)主隧道/连接通道喷混(5)板 主隧道/连接通道喷混(5)主隧道/连接通道喷混(2)连接通道喷混 主隧道喷混 竖井喷混(6)竖井喷混(6)板 竖井喷混(5)竖井喷混(3)竖井喷混#001,002,003,004 锚杆(7)锚杆(7)直线锚杆(6)锚杆(4)竖井锚杆 连接通道锚杆 主隧道锚杆 GTS 高级例题 1-Table 1 GTS 高级例题 1-Table 1 地基特性如下所示。GTS 高级例题 1-Table 2 GTS 高级例题 1-Table 2 ID 1 2 3 ID 1 2 3 名称 名称 软岩 风化岩 土 类型 类型 莫尔库仑 莫尔库仑 莫尔库仑 弹性模量(E)弹性模量(E)200000 50000 5000 泊松比(u)泊松比(u)0.25 0.3 0.3 容重(Y)容重(Y)2.5 2.3 1.8 容重(饱和)容重(饱和)2.5 2.3 1.8 粘聚力(C)粘聚力(C)20 2.0 2.0 摩擦角()摩擦角()35 33 30 抗拉强度 抗拉强度 20 2.0 2.0 初始应力参数(初始应力参数()1.0 0.7 0.5 oK GTS 高级例题1 5锚杆和喷射混凝土里使用的结构特性如下。材料 ID 名称 弹性模量(E)Poissions Ratio(u)材料 ID 名称 弹性模量(E)Poissions Ratio(u)4 4 混凝土面板 2000000 0.2 5 5 主隧道/连接通道喷混1500000 0.2 6 6 锚杆 20000000 0.3 GTS 高级例题 1-Table 3 GTS 高级例题 1-Table 3 锚杆和喷射混凝土的截面特性如下表所示。特性 ID 类型 名称 截面几何 特性 ID 类型 名称 截面几何 1 1 平面 混凝土面板 厚度 0.3 2 2 平面 主隧道/连接通道喷混 厚度 0.15 3 3 平面 竖井喷混 厚度 0.2 4 4 桁架/植入式桁架 锚杆 圆形直径 0.025 GTS 高级例题 1-Table 4 GTS 高级例题 1-Table 4 地铁施工阶段分析 6 生成分析数据 生成分析数据 属性 属性 生成属性。先生成软岩属性，之前先生成软岩材料。1.主菜单里选择模型 特性 属性模型 特性 属性。2.属性 属性 对话框里点击按钮右侧的选择实体实体。3.确认添加/修改实体属性添加/修改实体属性对话框里号号处输入11。4.名称名称里输入软岩软岩。5.确认单元 类型单元 类型指定为实体实体。6.为生成材料点击材料材料右侧的。7.添加/修改岩土材料添加/修改岩土材料对话框里确认号号处输入11。8.名称名称里输入软岩软岩。9.模型 类型模型 类型指定为莫尔-库仑莫尔-库仑。10.材料参数材料参数的弹性模量(E)弹性模量(E)处输入200000200000。11.材料参数材料参数的泊松比(u)泊松比(u)处输入0.250.25。12.材料参数材料参数的容重(Y)容重(Y)处输入2.52.5。13.材料参数材料参数的容重(饱和)容重(饱和)处输入2.52.5。14.材料参数材料参数的粘聚力(C)粘聚力(C)处输入2020。15.材料参数材料参数的摩擦角()摩擦角()处输入3535。16.材料参数材料参数的初始应力参数初始应力参数 输入1.01.0。17.本构模型本构模型的参数参数的抗拉强度抗拉强度处输入2020。18.确认排水参数排水参数指定为排水排水。19.点击。0K GTS 高级例题1 7 GTS 高级例题 1-4 GTS 高级例题 1-4 20.添加/修改平面属性添加/修改平面属性对话框里确认材料材料指定为软岩软岩。21.点击。地铁施工阶段分析 8 GTS 高级例题 1-5 GTS 高级例题 1-5 生成风化岩属性，并事先生成风化岩材料。22.添加/修改实体属性添加/修改实体属性对话框里确认号号处指定为22。23.参考图GTS 高级例题 1 6,图GTS 高级例题 1 7和图GTS 高级例题 1-Table 1,GTS 高级例题 1 Table 2重复步骤4到 21的过程生成风化岩 风化岩 属性。?添加修改实体属性对话框里指定为风化岩。添加修改实体属性对话框里指定为风化岩。GTS 高级例题1 9 GTS 高级例题 1-6 GTS 高级例题 1-6 GTS 高级例题 1-7 GTS 高级例题 1-7 地铁施工阶段分析 10 生成土属性，并事先生成土材料。24.添加/修改实体属性添加/修改实体属性对话框里确认号号处指定为33。25.参考图GTS 高级例题 1 8，图GTS 高级例题 1 9和 GTS 高级例题 1-Table 1,GTS 高级例题 1 Table 2重复步骤4到 21的过程生成土土属性。?GTS 高级例题 1-8 GTS 高级例题 1-8?添加修改实体属性对话框里指定为土。添加修改实体属性对话框里指定为土。GTS 高级例题1 11 GTS 高级例题 1-9 GTS 高级例题 1-9 接下来生成有关喷混、锚杆及混凝土面板的属性。首先生成混凝土面板属性，事先生成混凝土面板材料和特性。26.属性属性对话框里点击按钮右侧的。27.选择平面平面。28.添加/修改平面属性添加/修改平面属性对话框里确认号号处指定为44。29.名称名称处输入混凝土面板混凝土面板。30.确认单元类型单元类型处指定为板板。31.为生成喷混材料点击材料材料右侧的。32.添加/修改结构材料添加/修改结构材料对话框里确认IDID处输入44。33.添加/修改结构材料添加/修改结构材料对话框里名称名称处输入混凝土面板混凝土面板。34.弹性模量(E)弹性模量(E)里输入20000002000000。35.泊松比(u)泊松比(u)里输入0.20.2.36.点击。地铁施工阶段分析 12 GTS 高级例题 1-10 GTS 高级例题 1-10 37.添加/修改平面属性添加/修改平面属性对话框里确认材料材料处指定为混凝土面板混凝土面板。38.点击特性特性右侧的。?39.添加/修改特性添加/修改特性对话框里确认号号处输入11。40.添加/修改特性添加/修改特性对话框里名称名称处输入混凝土面板混凝土面板。41.确认类型类型指定为厚度厚度。42.厚度厚度处输入0.30.3。43.点击。GTS 高级例题 1-11 GTS 高级例题 1-11?自动选中平面表单。自动选中平面表单。GTS 高级例题1 13 44.添加/修改平面属性添加/修改平面属性对话框里确认特性特性处指定为混凝土面板混凝土面板。45.点击。GTS 高级例题 1-12 GTS 高级例题 1-12 生成主隧道/连接通道喷混属性。这里先生成主隧道/连接通道喷混材料和特性。46.添加/修改平面属性添加/修改平面属性对话框里确认号号处输入55。47.名称名称里输入主隧道/连接通道喷混主隧道/连接通道喷混。48.确认单元类型单元类型指定为板板。49.参考图GTS 高级例题 1 13和表GTS 高级例题 1 Table 3重复步骤31到36的过程生成主隧道/连接通道喷混主隧道/连接通道喷混材料。50.参考图GTS 高级例题 1 14和表 GTS 高级例题 1 Table 4重复 步骤38到43的过程生成主隧道/连接通道喷混主隧道/连接通道喷混特性。51.添加/修改平面属性对话框里材料材料处指定为主隧道/连接通道喷混主隧道/连接通道喷混。52.添加/修改平面属性对话框里特性特性处指定为主隧道/连接通道喷混主隧道/连接通道喷混。53.点击。地铁施工阶段分析 14 GTS 高级例题 1-13 GTS 高级例题 1-13 GTS 高级例题 1-14 GTS 高级例题 1-14 GTS 高级例题1 15 GTS 高级例题 1-15 GTS 高级例题 1-15 生成竖井喷混属性。这里竖井的材料使用上面生成的主隧道/连接通道喷混材料，然后生成竖井喷混特性。54.添加/修改平面属性添加/修改平面属性对话框里确认号号处输入66。55.名称名称里输入竖井喷混竖井喷混。56.确认单元类型单元类型处指定为板板。57.参考图GTS 高级例题 1 16和表GTS 高级例题 1 Table 4重复步骤38到43的过程生成竖井喷混竖井喷混特性。58.添加/修改平面属性添加/修改平面属性对话框确认材料材料处指定为主隧道/连接通道喷混主隧道/连接通道喷混。59.添加/修改平面属性添加/修改平面属性对话框里特性特性指定为竖井喷混竖井喷混。60.点击。地铁施工阶段分析 16 GTS 高级例题 1-16 GTS 高级例题 1-16 GTS 高级例题 1-17 GTS 高级例题 1-17 GTS 高级例题1 17生成锚杆属性。这里先生成锚杆的材料和特性。61.属性属性对话框里点击按钮右侧的。62.选择直线直线。63.添加/修改直线属性添加/修改直线属性对话框里确认号号处指定为77。64.名称名称里输入锚杆锚杆。65.单元类型单元类型指定为植入式桁架植入式桁架。66.参考图GTS 高级例题 1 18和表GTS 高级例题 1 Table 3重复步骤到31到36的过程生成锚杆锚杆材料。GTS 高级例题 1-18 GTS 高级例题 1-18 67.为生成锚杆的特性点击特性特性右侧的。68.添加/修改特性添加/修改特性对话框里确认号号处输入44。69.名称名称处输入锚杆锚杆。70.确认类型类型指定为桁架/植入式桁架桁架/植入式桁架。71.勾选对话框下端的截面库截面库。72.点击。73.截面库截面库对话框里指定为圆形圆形。74.D D处输入0.0250.025。75.确认偏移偏移指定为中-中中-中。76.截面库截面库对话框里点击。77.添加/修改特性添加/修改特性对话框里确认自动输入截面积截面积。78.添加/修改特性添加/修改特性对话框里点击。?自动选中直线表单。自动选中直线表单。地铁施工阶段分析 18 GTS 高级例题 1-19 GTS 高级例题 1-19 GTS 高级例题 1 20 GTS 高级例题 1 20 79.添加/修改直线属性对话框里材料材料处指定为锚杆锚杆。80.添加/修改直线属性对话框里确认特性特性处指定为锚杆锚杆。81.点击。82.属性对话框里确认生成锚杆 锚杆 属性。83.点击。GTS 高级例题1 19 GTS 高级例题 1 21 GTS 高级例题 1 21 GTS 高级例题 1-22 GTS 高级例题 1-22 地铁施工阶段分析 20 几何建模 几何建模 矩形,隧道,移动复制 矩形,隧道,移动复制 生成岩土的矩形和隧道的截面形状。首先生成矩形线组。1.视图工具条里点击 WP法向WP法向。2.主菜单里选择几何 曲线 在工作平面上建立 二维矩形(线组)几何 曲线 在工作平面上建立 二维矩形(线组)。3.确认生成矩形的方法为。4.矩形对话框里确认显示为输入一个角点输入一个角点信息。5.位置位置处输入-45,-30-45,-30后按回车。6.矩形对话框里确认显示为输入对角点输入对角点信息。7.位置位置处输入100,61100,61后按回车。8.点击。9.视图工具条里点击 缩放全部缩放全部。生成主隧道的截面形状。10.主菜单里选择几何 曲线 在工作平面上建立 二维隧道(线组)几何 曲线 在工作平面上建立 二维隧道(线组)。11.确认隧道类型隧道类型指定为三心圆三心圆。12.确认截面类型截面类型指定为全全。13.R1R1处输入5.55.5。14.A1A1处输入9090。15.R2R2处输入99。16.A2A2处输入2525。17.勾选包含锚杆 包含锚杆。18.锚杆数量锚杆数量处输入1313。19.确认锚杆长度锚杆长度处输入44。20.锚杆的布置锚杆的布置的弧长弧长处输入1.51.5。21.确认位置位置的截面中心坐标截面中心坐标处输入0.0,0.00.0,0.0。22.确认勾选生成线组生成线组。23.点击预览按钮查看生成的隧道形状和锚杆。24.点击。GTS 高级例题1 21 为了使形状的底面位于同一个平面上将生成的隧道形状移动到原点。此时岩土的形状也和隧道的形状一样进行移动。25.主菜单里选择几何 转换 移动复制几何 转换 移动复制。?26.确认选中方向&距离表单。27.状态下在选择工具条里点击已显示已显示选择全部形状。28.方向方向指定为两点向量两点向量。29.参考图GTS 高级例题 1 23点击A A点。在第一个输入坐标的窗口里输入A点的坐标。30.第二个输入坐标的窗口里输入0,0,00,0,0。31.确认指定为移动移动。32.点击距离距离右侧的。33.指定的两节点之间的距离自动输入到距离距离里。34.点击预览按钮确认正确移动的形状。.35.点击。GTS 高级例题 1-23 GTS 高级例题 1-23 为了有效的管理锚杆，所以生成几何组后将主隧道的锚杆注册到里面。?36.选择工作目录树的几何几何 几何组几何组后在关联菜单里选择新几何组新几何组。?37.名称名称处删除新几何组新几何组后输入主隧道锚杆主隧道锚杆按回车。38.选择工作目录树的几何 几何组 几何 几何组 主隧道锚杆主隧道锚杆后在关联菜单里选择几何组 项的添加/排除几何组 项的添加/排除。?39.动态视图工具条里点击 缩放窗口缩放窗口放大显示隧道的周边。?当生成几何组来管理锚杆较麻烦时结束整个建模过程后利用隧道对话框来做当生成几何组来管理锚杆较麻烦时结束整个建模过程后利用隧道对话框来做锚杆锚杆。?只有点击右键才能调出关联菜单。只有点击右键才能调出关联菜单。?为了避免在生成隧道形状的过程中产生误差，所以在任意位置生成隧道形状后将其移动到原点。为了避免在生成隧道形状的过程中产生误差，所以在任意位置生成隧道形状后将其移动到原点。A A 地铁施工阶段分析 22 40.状态下参考图GTS 高级例题 1 24拖动模型窗口选择锚杆部分的形状。?41.点击。GTS 高级例题 1 24 GTS 高级例题 1 24 42.选择工作目录树的几何 几何组 主隧道锚杆主隧道锚杆后在关联菜单里选择隐藏隐藏。43.选择工作目录树的几何 曲线曲线里未隐藏的隧道截面隧道截面。44.按键盘的F2F2 后将名称换为主隧道截面主隧道截面。45.选择工作目录树的几何 曲线曲线后在关联菜单里选择隐藏全部隐藏全部。生成连接通道的形状。46.视图工具条里点击 等轴测视图等轴测视图。47.工作目录树里双击工作平面 YZ(1,0,0)YZ(1,0,0)。?48.视图工具条里点击 WP法向WP法向。49.主菜单里选择几何 曲线 在工作平面上建立 二维隧道(线组)几何 曲线 在工作平面上建立 二维隧道(线组)。50.确认隧道类型隧道类型指定为三心圆三心圆。51.确认截面类型截面类型指定为全全。52.R1R1处输入44。53.A1A1处输入9090。54.R2R2处输入99。55.A2A2处输入2020。56.勾选包含锚杆包含锚杆。57.锚杆数量锚杆数量处输入1010。?当包括交叉按钮未激活时只能选择完全包含在拖动的模型窗口里的对象。当包括交叉按钮未激活时只能选择完全包含在拖动的模型窗口里的对象。?为了便利的移动工作面在GTS里提供了7个事先指定的工作面的位置。用户在移动工作平面对话框里保存工作面之后可以便利的应用在建模过程中。基本上生成的工作面的名称的规律如下。ex)YZ(1,0,0)WCS X轴=GCS Y轴 WCS Y轴=GCS Z轴 WCS Z 轴 =GCS(1,0,0)方向 为了便利的移动工作面在GTS里提供了7个事先指定的工作面的位置。用户在移动工作平面对话框里保存工作面之后可以便利的应用在建模过程中。基本上生成的工作面的名称的规律如下。ex)YZ(1,0,0)WCS X轴=GCS Y轴 WCS Y轴=GCS Z轴 WCS Z 轴 转换 移动复制几何 转换 移动复制。65.确认选择方向&距离方向&距离表单。66.状态下在选择工具条里点击已显示已显示选择全部的形状。67.方向方向指定为两点向量两点向量。68.参考图GTS 高级例题 1 25点击A A点。A点的坐标会输入到第一个坐标输入窗口中。69.第二个坐标输入窗口里输入0,0,00,0,0。70.确认指定为移动移动。71.点击距离距离的右侧的。72.选中的两节点的距离会自动输入到距离距离里。73.点击预览按钮确认移动后的形状。74.点击。GTS 高级例题 1-25 GTS 高级例题 1-25 A A 地铁施工阶段分析 24 将连接通道的锚杆也注册到几何组里。75.重复步骤36到45的过程生成连接通道锚杆连接通道锚杆几何组后将隧道截面的形状名称改为连接通道截面连接通道截面。76.工作目录树里选择几何 曲线 矩形,主隧道截面,连接通道截面 矩形,主隧道截面,连接通道截面后在关联菜单里选择仅显示仅显示。77.视图工具条里点击 等轴测视图等轴测视图。GTS 高级例题 1-26 GTS 高级例题 1-26 GTS 高级例题1 25扩展,圆柱 扩展,圆柱 将生成的截面形状扩展成实体，利用圆柱生成竖井。首先扩展岩土和隧道截面形状。1.主菜单里选择几何 生成几何体 扩展几何 生成几何体 扩展。2.选择过滤指定为线组(W)线组(W)。3.状态下在工作目录树里选择几何 曲线几何 曲线 矩形 矩形。4.点击。5.确认选择过滤指定为基准轴(A)基准轴(A)。6.状态下在工作目录树里选择基准 Y轴基准 Y轴。7.长度长度处输入4545。8.名称名称处输入地基地基。9.勾选实体 实体。10.点击预览按钮查看扩展后的形状。11.点击。12.重复步骤2到11的过程将主隧道截面主隧道截面沿Y方向扩展45，生成名称为主隧道主隧道的实体。13.选择过滤指定为线组(W)线组(W)。14.状态下工作目录树里选择几何 曲线 连接通道截面几何 曲线 连接通道截面。15.点击。16.确认选择过滤指定为基准轴(A)基准轴(A)。17.状态下工作目录树里选择基准 X轴基准 X轴。18.长度长度处输入2020。19.名称名称里输入连接通道连接通道。20.确认勾选实体 实体。21.点击预览按钮确认扩展后的形状。22.点击。23.生成圆柱。地铁施工阶段分析 26 24.工作目录树里一并选择几何 实体几何 实体 岩土,主隧道岩土,主隧道后在关联菜单里选择显示模式 线框架显示模式 线框架。25.视图工具条里点击 缩放全部缩放全部。26.主菜单里选择几何 标准几何体 圆柱几何 标准几何体 圆柱。27.半径半径里输入55。28.高度高度里输入4040。29.名称名称里输入竖井竖井。30.确认指定为GCSGCS。31.勾选使用捕捉使用捕捉。32.捕捉工具条里点击 关闭所有捕捉关闭所有捕捉。33.捕捉工具条里点击 中点捕捉中点捕捉使其亮显。34.捕捉工具条里点击 仅拾取捕捉仅拾取捕捉确认是否亮显。?35.参考图GTS 高级例题 1-27利用捕捉用鼠标左键指定标记为A A的点。?36.点击。GTS 高级例题 1 27 GTS 高级例题 1 27?不便于捕捉时放大显示A点附近后再捕捉。不便于捕捉时放大显示A点附近后再捕捉。?激活仅拾取捕捉的状态下只能输入捕捉到的节点坐标。激活仅拾取捕捉的状态下只能输入捕捉到的节点坐标。A A GTS 高级例题1 27嵌入,分割实体嵌入,分割实体 进行实体间的交叉运算。1.工作目录树里选择几何 曲线几何 曲线后在关联菜单里选择隐藏全部隐藏全部。2.主菜单里选择几何 实体 嵌入几何 实体 嵌入。3.状态下选择工作目录树的几何 实体 几何 实体 地基地基。4.状态下选择工作目录树的几何 实体 几何 实体 主隧道主隧道。5.确认勾选删除原形状(s)删除原形状(s)。6.点击预览按钮确认嵌入后的形状。7.点击。8.状态下选择工作目录树的几何 实体 几何 实体 岩土岩土。9.状态下选择工作目录树的几何 实体 几何 实体 竖井竖井。10.确认勾选删除原形状(s)删除原形状(s)。11.点击预览按钮确认嵌入后的形状。12.点击。地铁施工阶段分析 28 GTS 高级例题 1 28 GTS 高级例题 1 28 利用分割实体功能从地基里分离出连接通道部分的实体。13.主菜单里选择几何 实体 分割实体几何 实体 分割实体。14.状态下工作目录树里选择几何 实体 地基几何 实体 地基。15.确认选择分割面选择分割面指定为选择分割曲面选择分割曲面。16.点击。17.指定为面(F)面(F)的选择过滤转换为面组(H)面组(H)。18.状态下模型窗口里选择连接通道连接通道。分割实体时需要分割面。而且只有当分割面是闭合的面组时才能进行非常准确的几何计算。闭合的面组可以说是形成某个闭合空间的面组，实体的外壳。此操作例题里用实体生成连接通道后利用实体的子形状面组实体来进行分割。这个面组-实体是利用任意体积的几何形状可以定义实体区域的闭合面组，作为子形状存在。象这样有关子形状的选择只能在模型窗口里进行，在工作目录树里是无法选择的。19.确认勾选分割相邻实体的面 分割相邻实体的面。20.状态下在工作目录树里选择几何 实体 几何 实体 主隧道,竖井主隧道,竖井。21.确认勾选删除原形状删除原形状。地基 主隧道 竖井 GTS 高级例题1 2922.确认勾选删除分割用曲面删除分割用曲面。?23.点击预览按钮确认分割后的形状。24.点击。25.工作目录树里选择几何 实体 地基 D-1几何 实体 地基 D-1。26.按键盘的F2F2 后将名称转换为连接通道 连接通道。27.工作目录树里选择几何 实体 地基 D-2几何 实体 地基 D-2。28.按键盘上的F2F2 后将名称转换为地基地基。GTS 高级例题 1 29 GTS 高级例题 1 29 29.工作目录树里选择几何 实体 主隧道,地基主隧道,地基后在关联菜单里选择显示模式 明暗且显示线显示模式 明暗且显示线。地基 连接通道 主隧道 竖井 地基 连接通道 主隧道 竖井 分割相邻实体的面 分割相邻实体的面?删除不再使用的实体连接通道。删除不再使用的实体连接通道。地铁施工阶段分析 30 矩形,转换,分割实体(主隧道)矩形,转换,分割实体(主隧道)为定义施工阶段分割实体。首先利用矩形功能生成矩形分割面。1.工作目录树里双击工作平面工作平面 XZ(0,-1,0)XZ(0,-1,0)。2.视图工具条里点击 WP法向WP法向。3.主菜单里选择几何 曲线 在工作平面上建立 二维矩形(线组)几何 曲线 在工作平面上建立 二维矩形(线组)。4.确认勾选生成面生成面。5.参考图GTS 高级例题 1 30生成比主隧道的截面稍大一点的矩形面。?6.点击。移动复制生成的面。7.视图工具条里点击 等轴测视图等轴测视图。8.工作目录树里选择几何 曲面 几何 曲面 矩形矩形。9.主菜单里选择几何 转换 移动复制几何 转换 移动复制。10.确认选择过滤指定为基准轴(A)基准轴(A)。11.状态下工作目录树里选择基准 Y轴基准 Y轴。12.指定等间距复制等间距复制。13.距离距离里输入33。14.复制次数复制次数里输入1414。15.点击。16.选择工作目录树的曲面里最靠上的矩形矩形后按键盘上的DeleteDelete。?17.删除删除对话框里点击。?由于GTS将基本参数设定为可以按生成的顺序注册到工作目录树里，是最靠上端的矩形，是直接生成的矩形。而且它不能适用于分割命令。由于GTS将基本参数设定为可以按生成的顺序注册到工作目录树里，是最靠上端的矩形，是直接生成的矩形。而且它不能适用于分割命令。?捕捉工具条里捕捉工具条里 仅拾取捕捉为亮显状态时点击捕捉节点以外的任意节点是无法生成形状的。所以 仅拾取捕捉为亮显状态时点击捕捉节点以外的任意节点是无法生成形状的。所以仅拾取捕捉需为非亮显状态。仅拾取捕捉需为非亮显状态。GTS 高级例题1 31 GTS 高级例题 1 30 GTS 高级例题 1 30 30.主菜单里选择几何 实体 分割实体几何 实体 分割实体。31.状态下工作目录树里选择几何 实体 主隧道几何 实体 主隧道。32.确认选择分割面选择分割面指定为选择分割曲面选择分割曲面。33.点击。34.确认选择过滤指定为面(F)面(F)。35.状态下在工作目录树的曲面里选择全部的矩形矩形。36.勾选分割相邻实体的面 分割相邻实体的面。37.状态下工作目录树里选择几何 实体 岩土,连接通道几何 实体 岩土,连接通道。38.确认勾选删除原形状删除原形状。39.确认勾选删除分割用曲面删除分割用曲面。40.点击预览按钮确认分割后的形状。41.点击。地铁施工阶段分析 32 GTS 高级例题 1 31 GTS 高级例题 1 31 GTS 高级例题1 33矩形,转换,分割实体(连接通道)矩形,转换,分割实体(连接通道)为分割连接通道生成分割面之后分割连接通道实体。首先利用矩形命令生成矩形的分割面。1.工作目录树里双击模型窗口 YZ(1,0,0)YZ(1,0,0)。2.视图工具条里点击 WP法向WP法向。3.主菜单里选择几何 曲线 在工作平面上建立 二维矩形(线组)几何 曲线 在工作平面上建立 二维矩形(线组)。4.勾选生成面生成面。5.参考图GTS 高级例题 1 32生成比连接通道稍微大些的矩形面。6.点击。移动复制生成的面。7.视图工具条里点击 等轴测视图等轴测视图。8.工作目录树里选择几何 曲面几何 曲面 矩形矩形。9.主菜单里选择几何 转换 移动复制几何 转换 移动复制。10.确认选择过滤指定为基准轴(A)基准轴(A)。11.状态下工作目录树里选择基准 X轴基准 X轴。12.指定为不等间距复制不等间距复制。13.距离距离里输入9,39,3。14.点击。15.选择工作目录树的曲面里最靠上的矩形矩形后按键盘上的DeleteDelete。?16.DeleteDelete对话框里点击。地铁施工阶段分析 34 GTS 高级例题 1 32 GTS 高级例题 1 32 17.主菜单里选择几何 实体 分割实体几何 实体 分割实体。18.状态下工作目录树里选择几何 实体 连接通道几何 实体 连接通道。19.确认选择分割面选择分割面指定为选择分割曲面选择分割曲面。20.点击。21.确认选择过滤指定为面(F)(F)。22.状态下工作目录树的曲面里选择除最靠上的矩形外的其它两个矩形矩形。23.勾选分割相邻实体的面分割相邻实体的面。24.状态下工作目录树里选择几何 实体 岩土 岩土。25.确认勾选删除原形状删除原形状。26.确认勾选删分割用曲面删分割用曲面。27.点击预览按钮确认分割后的形状。28.点击。GTS 高级例题1 35 GTS 高级例题 1 33 GTS 高级例题 1 33 地铁施工阶段分析 36 矩形,转换,分割实体(竖井，岩土)矩形,转换,分割实体(竖井，岩土)为了定义施工阶段分割竖井部分的实体，为了模拟地层分割地基部分的实体。首先利用矩形命令生成分割面。1.工作目录树里双击模型窗口 XY(0,0,1)XY(0,0,1)。2.视图工具条里点击 WP法向WP法向。3.主菜单里选择几何 曲线 在工作平面上建立 二维矩形(线组)几何 曲线 在工作平面上建立 二维矩形(线组)。4.勾选生成面生成面。5.参考图GTS 高级例题 1 34选择选择连个对角线的顶点生成比地基大的矩形面。6.点击。移动复制生成的面。7.视图工具条里点击 等轴测视图等轴测视图。8.工作目录树里选择几何 曲面几何 曲面 矩形矩形。9.主菜单里选择几何 转换 移动复制几何 转换 移动复制。10.确认选择过滤指定为基准轴(A)基准轴(A)。11.状态下工作目录树里选择Datum Z-Axis Z-Axis。12.指定不等间距复制不等间距复制。13.距离距离里输入6,7,6,6,56,7,6,6,5。14.点击。15.选择工作目录树的曲面里最靠上的矩形矩形后键盘上的DeleteDelete。?16.DeleteDelete对话框里点击。GTS 高级例题1 37 GTS 高级例题 1 34 GTS 高级例题 1 34 17.主菜单里选择几何 实体 分割实体几何 实体 分割实体。18.状态下工作目录树里选择几何 实体 几何 实体 竖井竖井。19.确认选择分割曲面选择分割曲面指定为选择分割曲面选择分割曲面。20.点击。21.确认选择过滤指定为面(F)面(F)。22.状态下工作目录树的曲面里选择第一个,第二个,第四个矩形第一个,第二个,第四个矩形。23.勾选分割相邻实体的面 分割相邻实体的面。24.状态下工作目录树里选择几何 实体 几何 实体 地基,连接通道 D-3 地基,连接通道 D-3。?25.确认勾选删除原形状删除原形状。26.确认勾选删除分割用曲面删除分割用曲面。27.点击预览按钮确认分割后的形状。28.点击。29.状态下选择工具条里点击 已显示已显示选择全部的实体。30.确认选择分割曲面选择分割曲面指定为选择分割曲面选择分割曲面。31.点击。32.确认选择过滤指定为面(F)面(F)。33.状态下工作目录树的曲面里选择全部的矩形矩形。34.确认勾选删除原形状删除原形状。35.确认勾选删除分割用曲面删除分割用曲面。?当不便于选择相邻的形状时通过点击已显示来选择所有形状也无防，但是此时在分割实体的过程中可能会需要很长的计算时间，所以若不是非常复杂的建模不使用为佳。在建模的过程中如果明确的命名各形状，那么可以便利的在工作目录树里进行选择。当不便于选择相邻的形状时通过点击已显示来选择所有形状也无防，但是此时在分割实体的过程中可能会需要很长的计算时间，所以若不是非常复杂的建模不使用为佳。在建模的过程中如果明确的命名各形状，那么可以便利的在工作目录树里进行选择。地铁施工阶段分析 38 36.点击预览按钮确认分割后的形状。37.点击。38.工作目录树里选择几何 曲面几何 曲面的全部的矩形矩形。39.按键盘上的DeleteDelete。40.Delete Delete 对话框里点击。?GTS 高级例题 1 35 GTS 高级例题 1 35 分割面 分割后的形状 分割面 分割后的形状 GTS 高级例题1 39线,旋转 线,旋转 生成竖井的锚杆形状。1.工作目录树里双击工作平面 工作平面 XY(0,0,1)XY(0,0,1)。2.主菜单里选择曲线 在工作平面上建立 二维直线曲线 在工作平面上建立 二维直线。3.直线对话框里确认显示为输入开始位置输入开始位置信息。4.位置位置里输入25,025,0后按回车。5.直线对话框里确认显示为输入结束位置输入结束位置信息。6.位置位置处输入4,04,0后按回车。7.点击关闭直线对话框。8.主菜单里选择几何 转换 旋转几何 转换 旋转。9.状态下工作目录树里选择几何 曲线 直线几何 曲线 直线。10.旋转轴旋转轴里点击。11.选择工具条里确认选择过滤指定为基准轴(A)基准轴(A)。12.工作目录树里选择指定为基准 Z轴基准 Z轴。13.勾选定义位置定义位置后输入20,0,020,0,0。14.指定不等间距复制不等间距复制。15.角度角度里输入15,53015,530。16.点击预览按钮确认复制后的形状。17.点击。18.工作目录树里选择几何 曲线几何 曲线的直线中最靠上的直线。19.按键盘上的Delete。?将生成的锚杆形状注册到几何组里。20.选择工作目录树的几何 几何组几何组后在关联菜单里选择新几何组新几何组。21.名称名称窗口里删除新几何组新几何组后输入竖井锚杆竖井锚杆按回车。22.选择工作目录树的几何 几何组 几何 几何组 竖井锚杆竖井锚杆后在关联菜单里选择几何组 项的添加/删除几何组 项的添加/删除。23.23.状态下工作目录树里选择全部几何 曲线 直线。几何 曲线 直线。?删除用于旋转的原线。删除用于旋转的原线。地铁施工阶段分析 40 24.点击。25.工作目录树里选择几何 几何组 竖井锚杆几何 几何组 竖井锚杆的关联菜单中的隐藏隐藏。GTS 高级例题 1 36 GTS 高级例题 1 36 GTS 高级例题1 41生成网格 生成网格 网格尺寸控制 网格尺寸控制 为了得到数量少且质量高的网格，在生成网格前定义网格尺寸控制。1.视图工具条里点击 前视图前视图。2.主菜单里选择网格 网格尺寸控制 线网格 网格尺寸控制 线。3.状态下参考图GTS 高级例题 1 37的A,B,CA,B,C拖动模型窗口选择26个线。4.播种方法播种方法指定为单元长度单元长度。5.单元长度单元长度处输入88。6.点击预览按钮确认指定的网格尺寸。7.点击。GTS 高级例题 1-37 GTS 高级例题 1-37 A B C A B C 地铁施工阶段分析 42 8.视图工具条里点击 等轴测视图等轴测视图。9.动态视图工具条里点击 动态旋转动态旋转后象图GTS 高级例题 1 38一样适当的旋转视图角度。10.选择工具条里点击 多段线多段线。11.状态下参考图GTS 高级例题 1 38拖动模型窗口建立A A的多段线以选择5个线。?12.播种方法播种方法指定为线性梯度(长度)线性梯度(长度)。13.SLenSLen处输入88。14.ELenELen
