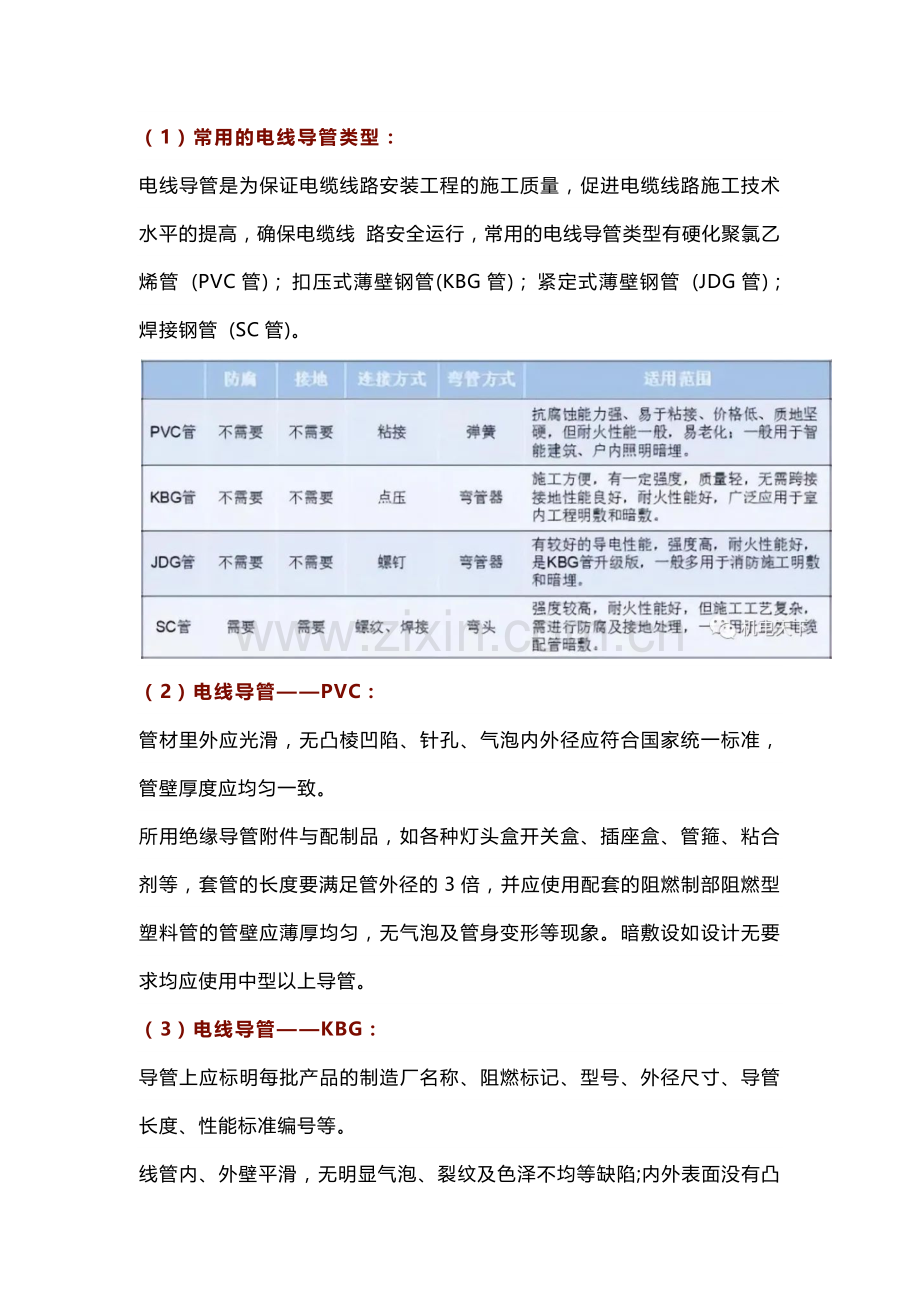

四种电线导管SC、KBG、PVC、JDG的区别.docx

（1）常用的电线导管类型：电线导管是为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线 路安全运行，常用的电线导管类型有硬化聚氯乙烯管 (PVC管) ; 扣压式薄壁钢管(KBG管) ; 紧定式薄壁钢管 (JDG管) ; 焊接钢管 (SC管)。（2）电线导管PVC：管材里外应光滑，无凸棱凹陷、针孔、气泡内外径应符合国家统一标准，管壁厚度应均匀一致。所用绝缘导管附件与配制品，如各种灯头盒开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制部阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。暗敷设如设计无要求均应使用中型以上导管。（3）电线导管KBG：导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷;内外表面没有凸棱及类似缺陷管口边缘平滑，不损伤电线、电缆的绝缘层;KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。管材壁厚、内外直径应均匀。（4）电线导管JDG：型号规格符合设计要求管材表面有明显不脱落的产品标识金属内外壁镀层均匀完好无剥落、锈蚀等现象。管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整产光滑配合良好管材壁厚、内外直径应均匀。（5）电线导管SC：钢导管无压扁，内壁光滑。焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象导管无严重锈蚀锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。导管的管径、壁厚及均匀度。电线管为镀锌钢导管，K B G管为套接扣压式镀锌钢导管，J D G 为套接紧定式镀锌钢导管，现在最常用的应为J D G管。JDG 管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。套接紧定式镀锌钢导管 (JDG 导管) 是取代PVC 管和SC 管等各类传统电线导管的换代产品是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施T复杂、施工成本和材料成本高等特点；并同时针对PVC 管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。JDG 管=规格外径为16-50mm。KBG 为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。JDG 为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。（6）电线导管KGB和JDG的区别：JDG 除了16 的管壁厚为1.2 以外，其余全部为1.6。KBG 管壁厚和管大小有关。大于16 的也有1.2 的，更有的是1.0 的也有，KBG 管是SC更新换代产品 所以只需要考虑PVC 管和KBG管 很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管特别出入人防防护区的KBG管要求壁厚不小于2.5mm SC 为焊接钢管。在明敷设时 (包括地埋) 内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm ，SC是厚壁镀锌钢管，用于地下室电气敷管TC 是电工管，用于地上电气敷管以上两种管在混凝土暗敷时均不用做内防腐kbg套接扣压式电冷镀锌钢导线管；采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面 镀锌保护，壁厚均匀，焊缝光滑管口边缘平滑无毛刺，穿线安全 快速。特点以薄代厚重量轻，有效降低工程造价，搬运方便,内 焊缝光滑,防火、防触电能力好，屏蔽性能和抗干扰性能好，可用于 通讯、控制网络综合布线穿管，产品分kbg 镀锌白管和kbg镀锌彩管。（7）电线导管JDG和SC的区别：JDG 是套接紧定式钢导管，套接紧定式镀锌钢导管 (JDG 导管) 是取代PVC 管和SC 管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。SC 是厚壁钢管SC 管是焊接钢管，俗称黑铁管，是厚壁钢管用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。
