电气简图用图形符（开关、控制和保护装置）.docx

 1、接近和接触敏感器件
序号
图形符号
说明
07-19-01

接近传感器
07-19-02

接近传感器器件方框符号
操作方法可以表示出来

示例：
固体材料接近时操作的电容性的接近检测器
07-19-03

07-19-04

接触传感器
07-20-01

接触敏感开关动合触点
07-20-02

接近开关的动合触点

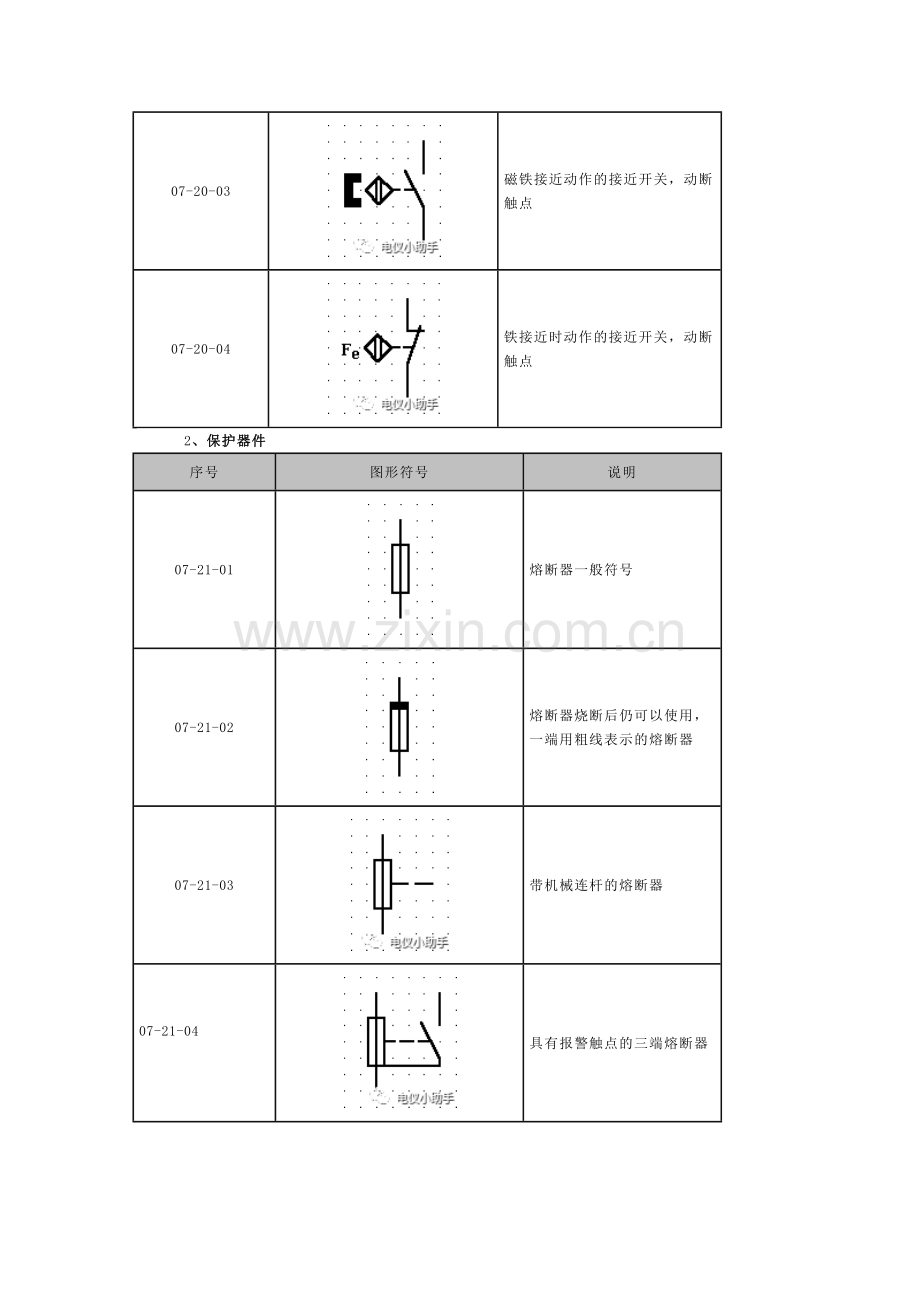

07-20-03

磁铁接近动作的接近开关，动断触点
07-20-04

铁接近时动作的接近开关，动断触点
    2、保护器件
序号
图形符号
说明
07-21-01

熔断器一般符号
07-21-02

熔断器烧断后仍可以使用，一端用粗线表示的熔断器
07-21-03

带机械连杆的熔断器
07-21-04

具有报警触点的三端熔断器
07-21-05

具有独立报警电路的熔断器
07-21-06

任何一个撞击式熔断器熔断而自动释放的三极开关
07-21-07

熔断器式开关
07-21-08

熔断器式隔离开关
07-21-09

熔断器式负荷开关
07-22-01

火花间隙
07-22-02

双火花间隙
07-22-03

避雷器
07-22-04

保护用充气放电管
07-22-05

保护用对称充气放电管
    3、其他符号
序号
图形符号
说明
07-25-01

静态开关一般符号
1、用小圆表示的节点，不应该加到本符号中
2、可以加入适当的限定符号，以表示静态开关的功能
07-25-02

静态（半导体）接触器
07-25-03

静态开关，只能通过单相电流
07-26-01

静态继电器一般符号，示出了半导体动合触点
可以加入用来表示驱动元件型号的限定符号

示例：
具有用作驱动元件的光敏二极管的静态继电器，并示出半导体动合触点

示例：
具有两个半导体触点的三极热式过负荷继电器，其中一个半导体动合触点和一个半导体动断触点；驱动器需要独立的辅助电源

示例：
具有半导体动合触点的半导体操作器件
07-26-02

07-26-03

07-26-04

07-27-01

电气上独立的耦合器件
1、星号*可以由耦合介质的符号代替或省略
2、x和y可以由有关数量的适当指示代替或省略
3、双平行斜线可以由交叉线代替

示例：
电气上独立的光耦合器件
07-27-02
