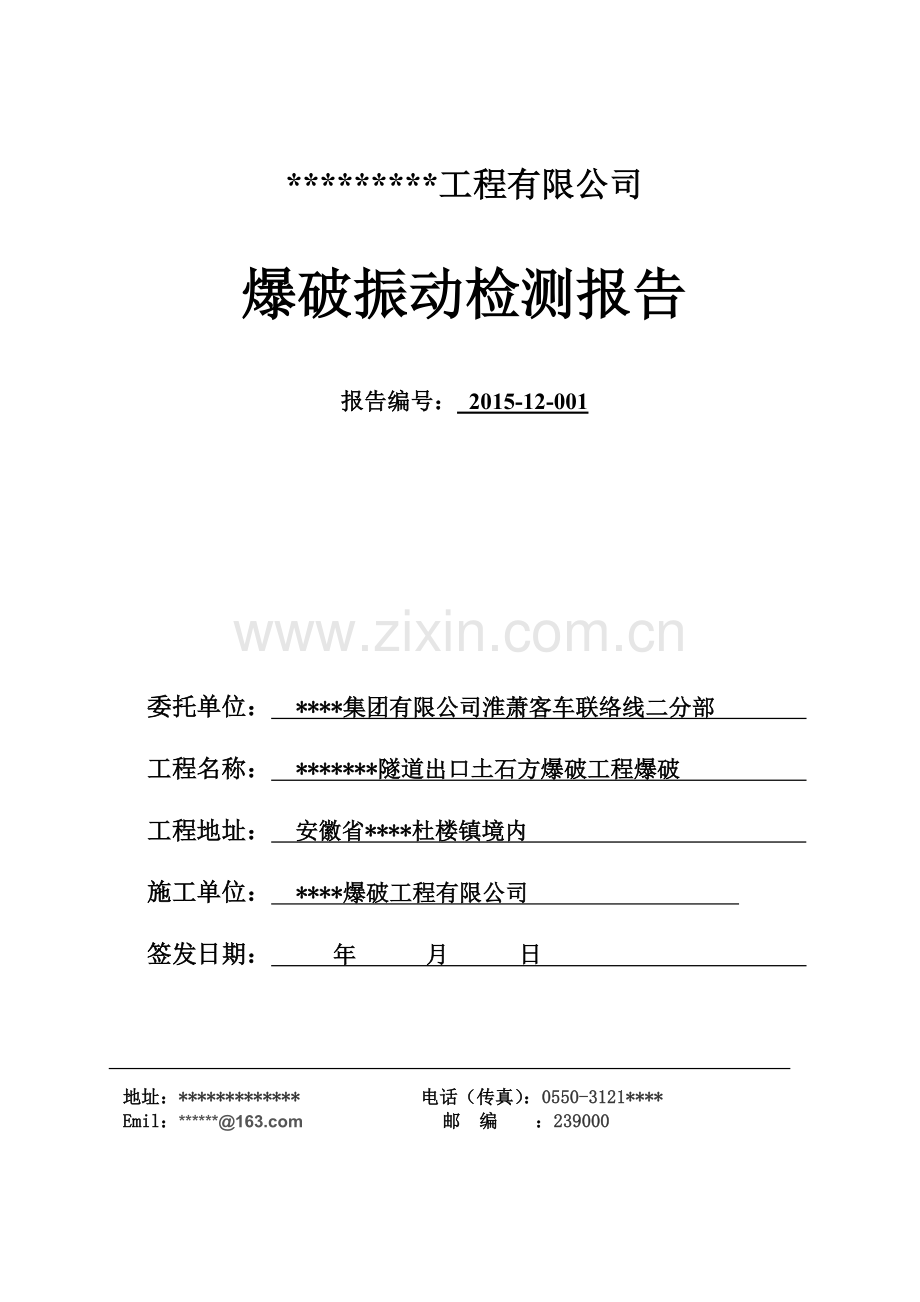

*********工程有限公司

爆破振动检测报告

报告编号： 2015-12-001

委托单位： ****集团有限公司淮萧客车联络线二分部
工程名称： *******隧道出口土石方爆破工程爆破
工程地址： 安徽省****杜楼镇境内
施工单位： ****爆破工程有限公司
签发日期： 年 月 日

地址：************* 电话（传真）：0550-3121****
Emil：******@ 邮 编 ：239000

注 意 事 项

1. 报告无“检测专用章”或检测单位公章无效。
2. 复制报告未重新加盖“检测专用章”或检测单位公章无效。
3. 报告无检测、核验、批准人签字无效。
4. 报告涂改无效。
5. 对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。
6. 委托检测仅对当次爆破负责。
7. 未经本公司同意，该检测报告不得用于商业性宣传。

爆破振动检测报告
工程名称
******隧道出口土石方爆破工程
委托单位
******有限公司淮萧客车联络线二分部
委托日期
2015年12月25日
检测日期
2015年12月25日
检测环境
晴
测点数
1
检测项目
爆破振动效应
检测依据
《爆破安全规程》GB6722-2014
判定依据
《爆破安全规程》GB6722-2014
主检设备名称
爆破测振仪（NUBOX-6016）
检测结果
见 爆破振动观测报告。
备 注
爆破振动实测波形图附后。

检测：
核验： 检测报告专用章
批准： 签发日期: 年 月 日

爆破振动观测报告
2015年12月28日

一、 工程概况
*****隧道位于安徽省宿州萧县杜楼镇境内，隧道全长2425m。隧道出口里程为DK16+140，位于古尚村境内,隧道为铁路单洞双线隧道。
爆破区域环境一般，周围有村庄、居民区。为了评价和控制爆破振动对居民区、村庄房屋等周边建（构）筑物的影响程度，为合理的调整爆破参数提供科学依据，中铁四局集团有限公司淮萧客车联络线二分部委托*********工有限公司对本次爆破施工的爆破振动强度进行观测。
我公司接受委托后，制定了《宿州市萧县*****隧道出口土石方爆破工程爆破振动观测方案》。于2015年12月25日，依照需保护对象，在爆心最近距离100米的建筑物设1个观测点，进行了1次观测。通过对实测波形进行时域分析和频谱分析，提交了观测点的质点峰值振动速度、主频率、振动持续时间等描述爆破振动的物理参数值，为科学管理和爆破施工提供了详细的数字依据，确定了观测期间爆破振动对周边建构筑物的影响程度，达到了本次爆破振动阶段性观测目的。
二、观测物理量的选择
在描述振动强度的各物理量中，速度与建（构）筑物破坏相关性最好，经常被用来表示振动强度，这是因为振动对于人体和建筑物的作用强度是与振动能量相对应的，因此用质点振动速度来表示振动强度是合适的，已逐渐被国内外学者认可使用。在我国有关振动安全的标准中，有许多行业采用质点振动速度作为破坏判据。
三、观测系统的选择
合理地选择观测系统、正确地操作和使用系统各部分是非常重要的，它直接关系到观测结果的真实性，甚至观测的成败。
选择爆破振动速度观测系统时，应根据现场实际情况预估被测信号的幅值范围和频率分布范围，选择的观测系统幅值范围上限应高于被测信号幅值上限的20%，频响范围应包含被测信号的频率分布范围，依据这个原则选择的观测系统就不会出现削波、平台等情况。根据这个选择观测系统原则，选择由TP3V-4.5型速度传感器、低噪声屏蔽电缆、NUBOX-6016爆破振动记录仪和计算机组成的观测系统作为本次强夯振动速度观测系统，仪器的技术性能如下：
1．TP3V-4.5型速度传感器
最大可测位移 ±4mm
灵敏度 28.8v/m/s
2．NUBOX-6016爆破振动记录仪
精度 16bit
频带宽 5～200Hz
该观测系统携带方便，适用于户外监测，可长期保存所纪录的数据。现场记录，现场读取实测波形。
四、安全控制标准
中华人民共和国国家标准《爆破安全规程》（GB6722-2014）中对爆破振动安全规定如下：

表2 爆破振动安全允许标准

序号
保护对象类别
安全允许质点振动速度V/(cm/s)
f≤10 Hz
10Hz＜f≤50Hz
f＞50 Hz
1
土窑洞、土坯房、毛石房屋
0.15～0.45
0.45～0.9
0.9～1.5
2
一般民用建筑物
1.5～2.0
2.0～2.5
2.5～3.0
3
工业和商业建筑物
2.5～3.5
3.5～4.5
4.2～5.0
4
一般古建筑与古迹
0.1～0.2
0.2～0.3
0.3～0.5
5
运行中的水电站及发电厂中心控制室设备
0.5～0.6
0.6～0.7
0.7～0.9
6
水工隧洞
7～8
8～10
10～15
7
交通隧道
10～12
12～15
15～20
8
矿山巷道
15～18
18～25
20～30
9
永久性岩石高边坡
5～9
8～12
10～15
10

新浇大体积混凝土(C20)：
龄期：初凝～3d
龄期：3 d～7 d
龄期：7d～28d

1.5～2.0
3.0～4.0
7.0～8.0

2.0～2.5
4.0～5.0
8.0～10.0

2.5～3.0
5.0～7.0
10.0～12

爆破振动监测应同时测定质点振动相互垂直的三个分量。
注1：表中质点振动速度为三个分量中的最大值，振动频率为主振频率；
注2：频率范围根据现场实测波形确定或按如下数据选取：硐室爆破f小于20 Hz，露天深孔爆破f在10Hz～60 Hz之间，露天浅孔爆破f在40Hz～100 Hz之间；地下深孔爆破f在30Hz～100 Hz之间，地下浅孔爆破f在60Hz～300Hz之间。

五、 观测点的布置

测点布置应根据观测目的和现场实际情况确定。本次观测主要目的是确定测站点等周边建筑物受爆破振动的影响程度，及时提供观测结果给业主和施工方，以实测数据来指导爆破设计和施工。本次观测依照需保护对象及业主要求布置1个观测点：距爆心100米的建筑物；

六、观测数据及结果分析
a) 实测数据
本次爆破振动现场观测于2015年12月25日进行，共观测了1炮次，获得如附图所示实测爆破地震波形图3条，经过对这些波形图进行频谱分析和时域分析，得出质点峰值振动速度、主频率、振动持续时间见附表。
从附表中可以看出爆破地震波的主要参数变化范围如下：
（1）质点峰值振动速度在0.823～0.916cm/s之间变化；
（2）主频率在17.09～48.828Hz之间变化；
（3）质点振动持续时间在1.455～1.633s范围内变化。
b) 结果分析
从附表中可以看出，在距离爆心100米测点处观测到的地面质点峰值振动速度值为0.823～0.916cm/s。实测最大质点峰值振动速度值为0.916cm/s，主频率为17.09 Hz，小于安全允许振速2.0～2.5cm/s。
本阶段次共观测了1炮次，实测质点峰值振动速度值小于2.0cm/s。100%的质点峰值振动速度小于国家标准规定的安全允许振速2.0cm/s。因此，可以认为此次宿州市萧县*****隧道出口土石方爆破工程的爆破振动不会对周边建（构）筑物造成损坏性影响（如墙体开裂、墙面原有裂隙扩张、延伸及出现新裂缝等）。
从主频率因素看，观测点的主频率在17.09～48.828Hz之间变化，爆破振动频率大于建筑物的固有频率（建筑物的固有频率一般小于3Hz），爆破振动不可能和周边建筑物发生共振，因此建筑物也就不会因共振而出现裂缝。

八、结论
1.已测出的数据表明，质点峰值振动速度值在0.823～0.916cm/s范围之内，在国家标准《爆破安全规程》中对一般民用建筑物规定的安全允许振速2.0～2.5cm/s范围之内。100%的质点峰值振动速度小于国家标准规定的安全允许振速。
2.已测出的爆破振动主频率最小17.09Hz，最大48.828Hz,爆破振动不会和建筑物发生共振。因此，爆破振动不会周围建筑物产生破坏影响。

*********工程有限公司
2015年12月28日

附表 宿州市萧县*****隧道出口土石方爆破工程爆破振动观测数据
观测点监测数据

监测单位
*********
工程有限公司
仪器编号
NUBOX601612110
测点位置
爆破区东边100米建筑物旁
传感器编号
TP3V13374
监测人员
****
药量
4320公斤
采样速率
5000 sps
炮次
1次
记录长度
1.9744 s
距离
100米
触发延时
-51.200 ms
制表人员
***
记录时刻
20151225 12:55:16
制表时间
12-28-2015 15:39:59

通道名
触发时间
最大振速(cm/s)
主振频率(Hz)
振动持续时间(s)
通道1
20151225 12:55:16
0.916
17.09
1.633
通道2
20151225 12:55:16
0.823
47.607
1.53
通道3
20151225
12:55:16
0.907
48.828
1.455
